Tableau sur planche en bois

D

Dan1330

• 4 Avril 2021

• #1

Bonjour,

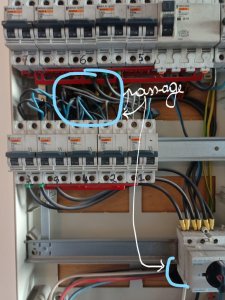

Je suis confronté à un tableau fixé sur un panneau multiplex. Le fond du tableau est ouvert en partie. On peut voir le panneau en bois et en plus le câblage sort du panneau par différents trous (des grands percements dans le bois!!).

Je crois que cela n'est pas admis!

Que faire dans ce cas? Le passage des câbles se fait par le fond du tableau!
Je ne vois pas très bien comment faire!

Merci d'avance pour vos conseilles.
Dan



BG1000

• 4 Avril 2021

• #2

Y a t'il la terre sur chaque circuit?



Cory

• 4 Avril 2021

• #3

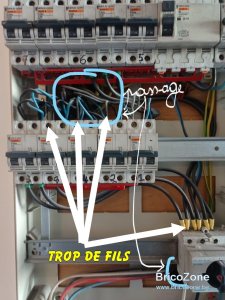

Pour moi il n'y a aucuns problèmes, sauf qu'il y a trop de fil dans les cages des disjoncteurs, deux serait le maximum, ainsi qu'aux bornes de l'interrupteur général ou un seul fil de cette section serait correcte.



D

Dan1330

• 4 Avril 2021

• #4

supertoto a dit:

La seule chose qui poserais problème c'est que les câbles ne rentrent pas dans le coffret. Ce n'est pas visible sur la photo on ne vois que les fils.

Il est fixé comment le panneau ? Sur un mur c'est bon, si c'est une armoire ou une structure en bois ce n'est pas bon.

Cliquez pour agrandir...

Ce sont des fils VOB sortant de leurs gaines.
Le tableau est fixe sur un panneau en multiplex, lui-même fixer sur un mur. Je crois que derrière le panneau, il y avait un ancien coffret encastré.



D

Dan1330

• 4 Avril 2021

• #5

BG1000 a dit:

Y a t'il la terre sur chaque circuit?

Cliquez pour agrandir...

Oui il y a la terre sur tous les circuits.



D

Dan1330

• 4 Avril 2021

• #6

Cory a dit:

Pour moi il n'y a aucuns problèmes, sauf qu'il y a trop de fil dans les cages des disjoncteurs, deux serait le maximum, ainsi qu'aux bornes de l'interrupteur général ou un seul fil de cette section serait correcte.

Cliquez pour agrandir...

Le nombre de fils sortant est bon, maximun 2 sur un disjoncteur.



D

Dan1330

• 4 Avril 2021

• #7

Mais dans le RGIE on mentionne qu'un tableau doit être fixer sur un support incombustible!
De plus, des grands trous font apparaitre le bois!!
Et ne doit-on pas non plus faire un resserrage RF pour les passage des fils/câbles?



Cory

• 4 Avril 2021

• #8

Pour moi c'est parfait sauf remarques au #4.
Vu la place disponible dans le coffret il est très facile de scinder les circuits triples.



D

Dan1330

• 4 Avril 2021

• #9

Merci pour vos réactions rapides.



Cory

• 4 Avril 2021

• #10



D

Dan1330

• 4 Avril 2021

• #11

Cory a dit:

Pour moi c'est parfait sauf remarques au #4.
Vu la place disponible dans le coffret il est très facile de scinder les circuits triples.

Cliquez pour agrandir...

Pour le 4, il n'y a que 1 fil. On ne le voit pas bien sur la photo!



Cory

• 4 Avril 2021

• #12

Oui, ok et les autres, et ceux qu'on ne voit pas



D

Dan1330

• 4 Avril 2021

• #13

Cory a dit:

Oui, ok et les autres, et ceux qu'on ne voit pas

Cliquez pour agrandir...

Le 9 (extrême gauche) à été changé. Il n'y qu'à l'interrupteur général que 2 fils par phase sortent. Est-ce vraiment un problème?



Cory

• 4 Avril 2021

• #14

Oui risques de mauvais contacts.
Il suffit de se repiquer à partir du peigne de raccordement.



D

Dan1330

• 4 Avril 2021

• #15

Cory a dit:

Oui risques de mauvais contacts.
Il suffit de se repiquer à partir du peigne de raccordement.

Cliquez pour agrandir...

Ok merci pour tes conseils



flashman

• 4 Avril 2021

• #16

Un tableau doit obligatoirement avoir un fond... Là, on voit clairement des opercules percés pour rien, on pourrait retrouver à dire.

L'idéal serait de les boucher d'une façon ou d'une autre avec un matériau incombustible.



D

Dan1330

• 4 Avril 2021

• #17

flashman a dit:

Un tableau doit obligatoirement avoir un fond... Là, on voit clairement des opercules percés pour rien, on pourrait retrouver à dire.

L'idéal serait de les boucher d'une façon ou d'une autre avec un matériau incombustible.

Cliquez pour agrandir...

Comment pourrait-on fermer cela? Quel genre de panneau? Je ne vois pas très bien ce qu'il y a sur le marché pour faire cela! Et les trous faut-il les boucher? Avec de la mousse ignifuge?



Cory

• 4 Avril 2021

• #18

Laissez ça gentiment tel quel il n'y a aucuns soucis.
Il y a un fond entre le coffret et le mur, c'est parfait.



flashman

• 5 Avril 2021

• #19

Surtout pas de mousse...!



Cory

• 5 Avril 2021

• #20

flashman a dit:

Surtout pas de mousse...!

Cliquez pour agrandir...

... ni silicone ni plâtre.
J'ai vu les trois, mousse, plâtre et silicone et c'est la m.... quand on doit y travailler.
Ce sont les opercules d'origine du fabricant, aucuns soucis.
