Telerupteur bipolaire qui brule

  • #21
Multicable 16x0.5² torsadé par paire

  • #22
et_des;1075761 a dit:
Multicable 16x0.5² torsadé par paire
Cliquez pour agrandir...

tente un peu d'inverser une paire qui alimente les leds contrôle
Michel
m'sieu, j'ai vu une voiture, >>> ah oui, et quel type de voiture >>> ben 4 roues et un moteur :shy: :shy: :-P :-P :-P

  • #23
il serait bon de mesurer la tension aux bornes de cette bobine dans les 2 cas pour voir si elle reste alimentée.

  • #24
"inverser une paire qui alimente les led"...???
Dans chaque paire, il y a un brin pour la commande et un brin pour la led, tous les deux reliés au télérupteur. Il y a un troisième brin qui assure le commun vers le transfo.
Inverser les deux brins d'une paire n'amènerait rien de bon.

  • #25
sinon on est occupé à refaire tout le schéma pour essayer de trouver ce qui provoquerait les problèmes. Vu le nombre de BP et de câbles, ca prend un peu de temps. On revient avec les infos au plus vite.

  • #27
omega.067;1076430 a dit:
hello
si ce sont bien les boutons utilisés, à voir ceux ci requièrent de 24v DC or si je vois bien, vous utilisez du 24v AC ....... j'ai bien tout compris ??
Michel
Cliquez pour agrandir...

Bien vu ! ;)
le schéma est trompeur..

  • #29
Je viens de recevoir une première réponse de niko. Celle-ci étant trop succinte, j'ai demandé un peu plus de détail:

Question:
Bonjour, J'ai acheté différents types de boutons poussoirs NIKO (170-60100) et je rencontre différents problèmes au niveau des LEDs (certaines restent légèrement allumées) et de mes télérupteurs (2 ont brulés sur les 6 derniers mois). J'ai spécifiquement suivi la procédure de raccordement lors de mon installation. A ce jour, un doute est apparu concernant l'alimentation de ces boutons-poussoirs et LED. Pouvez-vous me confirmer que ceux-ci peuvent être alimentés par un transformateur 24V AC?
Cliquez pour agrandir...

Réponse:
Ce type de bouton-poussoir peut être alimenter avec 24V~ et vous trouvez les spécifications technique sur http://www.niko.eu/NIKO/Documents/PM170-40000.pdf

Si vous avez des problèmes avec cette type de bouton-poussoir vous pouvez les échanger via votre grossiste.
Cliquez pour agrandir...

Evidemment, avant de remballer tout n'importe comment, il faudrait être sûr que le soucis vient bel et bien des boutons-poussoirs.
Le seul point commun est qu'il s'agit a chaque fois d'un 170-60100 et à chaque fois pour le BP en haut à gauche (A et 1 pour les raccordements), soit, ceux au plus proche des communs. De là à dire "bingo"...

  • #30
Pour donner le feedback de Niko concernant l'alimentation 24V~:
Les led ont besoin un alimentation de 24V~ ou 24Vdc pour la fonctionnement.

Cette paragraphe dans la mode d’emploi est uniquement valable quand vous utiliser ce type de bouton-poussoir pour commander un certain système domotique (pas Nikobus ou Niko Home Control). En général ce type de bouton-poussoir est connecter avec un interface de ce système domotique.
Cliquez pour agrandir...

  • #31
bonjour,
j'ai le même problème avez-vous trouvez d'où cela provenez?

  • #32
Apparemment oui,
L'explication est un peu complexe:
Le transformateur que nous utilisons dispose de deux sorties 24V.
En répartissant les différents circuits sur les différents multicâbles (pour rationaliser le câblage), on ne s'est pas rendu compte que certains boutons recevaient en permanence du 24V, car alimentés par les deux sorties du transfo. C'étaient les boutons poussoirs où deux multicâbles se rejoignaient et formaient alors une sorte de boucle. Et idem pour les leds des boutons.
Lors de l'action sur le bouton, une pointe de courant de l'ordre de 50 volt se produisait. Mais comme le 24V était permanent, apparemment cela provoquait le blocage du télérupteur.
J'ai refait tout le shéma de ce câblage multicâble pour éliminer ces boucles et recréer depuis le tableau un seul circuit d'alimentation des boutons poussoirs sur une seule sortie du transfo.
Depuis, il n'y a plus eu de souci (à une exception près, mais on penche là sur un "collage" au niveau du bouton poussoir du à la poussière)

Du côté des leds, il y a toujours un léger scintillement mais uniquement sur les poussoirs électroniques (4 ou 6 boutons) et pas sur les électro-mécaniques (simple ou double).
J'ai prévu de dissocier l'alimentation des leds en utilisant la deuxième sortie du transfo et en créant là aussi la continuité de l'alimentation pour éviter les boucles, mais pas encore eu le temps.
On voulait surtout s'assurer en premier que le problème était cerné.
J'espère que tout est clair.

  • #33
Bonjour,

J'ai exactement le même problème avec les leds ( flash et faible intensité aléatoire sur certaines leds )
Les 6 boutons poussoirs et une seule led sont alimentés en 24 VAC par un câble SVV 8 X 0,8
Pouvez vous me dire si vous avez trouvé d'où vient le problème ?
Merci d'avance.

  • #34
kaye a dit:
Bonjour,

J'ai exactement le même problème avec les leds ( flash et faible intensité aléatoire sur certaines leds )
Les 6 boutons poussoirs et une seule led sont alimentés en 24 VAC par un câble SVV 8 X 0,8
Pouvez vous me dire si vous avez trouvé d'où vient le problème ?
Merci d'avance.
Cliquez pour agrandir...

Le problème venait des boutons-poussoirs.
J'ai contacté Niko à chaque fois et la dernière fois où cela s'est produit, ils m'ont échangés (gratuitement) tous mes boutons poussoirs dans le magasin de mon choix.

A la reception des nouveaux, j'ai constaté qu'ils avaient changé la manière dont ca déclenchait le mécanisme.

Etant donné le changement de mécanisme et qu'ils me les ont échangés gratuitement sans preuve d'achat ni de date d'achat, j'imagine qu'ils ont compris qu'il y avait un problème dans leur matériel

  • #35
J’ai également reçu la même proposition de chez NIKO et vais échanger les mécanismes la semaine prochaine.
Je vous tiens au courant après remplacement.
Bien à vous.

  • #36
Merci pour votre réponse.

  • #37
Dans mon cas je n’ai besoin que d’une seule led pour indiquer qu’il y a du courant sur une prise extérieure.
J’ai fait également l’essai d’alimenter la led en
24V DC via un pont redresseur placé dans le blochet mais le problème persiste !
( le schéma de raccordement et la notice de chez NIKO ne sont pas très explicites à ce sujet ! )
Une solution qui pourrait marcher c’est de placer un relai bipolaire dans le blochet qui couperait l’alimentation des leds; il s’enclencherait uniquement quand on pousse sur le bouton qui met du courant sur la prise extérieure via un des contacts du télérupteur bipolaire correspondant
( feed back ); cela ne résout pas le problème de l’induction car je pense qu’il s’agit bien d’un problème d’induction mais au moins les leds ne s’allumeraient plus.
Autre solution à essayer, un condensateur placé en // sur la bobine du télérupteur pour supprimer la tension induite.

  • #38
hello
si c'est en alternatif, un condo de 1µF min 50v non polarisé devrait faire le boulot :p
Michel

  • #39
Demain, je fais l'essai et vous tiens au courant.

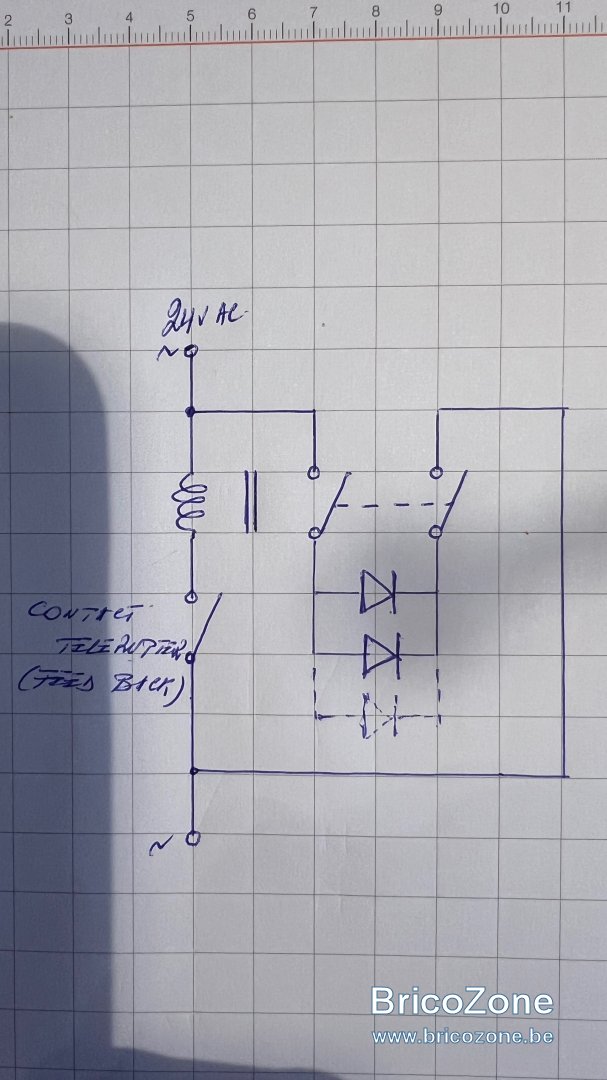

En attendant voici le schéma pour le relai placé dans le blochet
Merci pour votre réponse.


  • #40
j'aime ce type de schémas comme je les faits :heart_eyes:
dans ce cas, pour éviter l'induction, c'est en // avec la ligne des leds, qu'il faut mettre le condo, comme ça il limitera la "tension" induite :innocent:
