Bonjour
je vais devoir poser des télérupteurs 12V/220V pour alimenter des lampes led (circuit commandes en 12V)

grâce a ce forum , je sais que je peux le faire avec n'importe quel télérupteur , j'ai donc choisi le EPN521 Télérupteur Hager 16A 12V 2NO
j'aimerai pouvoir dimmer les led ? est ce possible ?
j'ai vu qu'il existait chez NIKO un variateur 6A analog ref 65-410
si j'ai bien compris le commande est en basse tension , et les lampes 220V (enfin je crois)

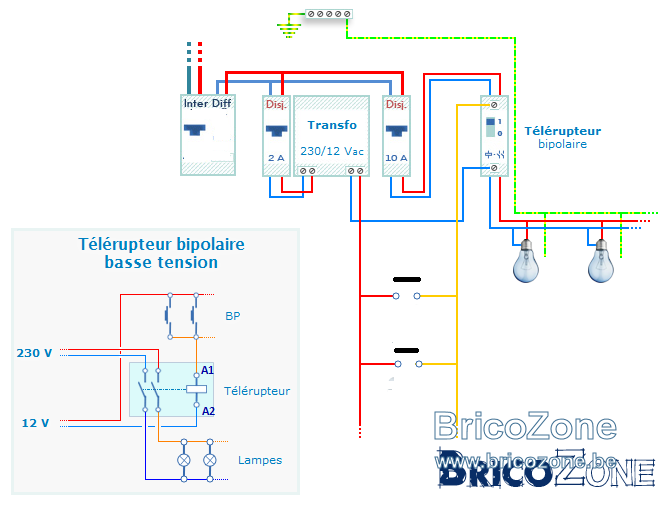

est ce que quelqu'un peut me confirmer ce choix ? et me dire comment le câbler sur le shéma ci dessous
merci d'avance
Phil



Cory

• 1 Juillet 2023

• #2

Un télérupteur fonctionne par tout ou rien et donc ne convient pas pour dimmer.
Voyez sur Yokis.fr les solutions possibles.



perenoel123

• 1 Juillet 2023

• #3

Attention qu il existe des telerupteurs 12V DC et des 12V AC .



P

phil19000

• 1 Juillet 2023

• #4

bien noté merci



P

phil19000

• 1 Juillet 2023

• #5

Bonjour Cory
merci pour l'info je ne connaissait pas cette marque.
je suis allé voir sur le site Yokis, en effet je pense que cela pourrai faire l'affaire donc si j'ai bien compris le télévariateur c'est la meme fonction du télérupteur mais avec la fonction variateur en plus ?
c'est bien ça ?



Cory

• 1 Juillet 2023

• #6

Oui, c'est bien ça.
Matériel très fiable et facile à installer.



P

phil19000

• 1 Juillet 2023

• #7

merci
vous connaissez bien le produit on dirait , puis je me permettre de vous demander des conseils de produit et de cablage si ce n'est pas trop abuser?



P

phil19000

• 1 Juillet 2023

• #8

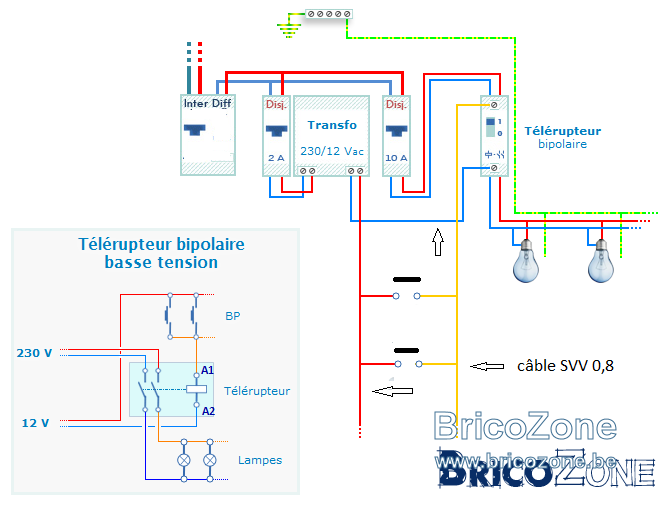

pour mes BP je suis sur du câble 0,8 SVV (je n'ai pas le choix , je ne sais plus remplacer cela ) c'est pour cela que j'avais choisi au départ un télérupteur 12V/220V mais non dimable donc on passe à autre chose.. .
si j'ai bien compris j'aurai donc besoin pour mon circuit commande (Bouton poussoir ) du micro module adaptateur ADBT basse tension 12 à24V AC/DC et d'un télévariateur MTV500M pour mes lampes LED ? en suivant le schéma ci dessous ,
j'imagine que je peux connecter plusieurs BP en parallèle ?
merci pour le retour
est ce que cette marque fait aussi les transformateur 220V/12V?



Cory

• 1 Juillet 2023

• #9

Simple à répondre :
1) oui
2) oui
3) non mais très facile à trouver dans plusieurs marques



M

Macs

• 1 Juillet 2023

• #10

Chipote pas avec du Yokis, tu prends le Niko 330-00700 et tu utilises le même transfo que pour tes télérupteurs. C’est mille fois plus simple et mille fois plus fiable.



Cory

• 1 Juillet 2023

• #11

Je ne vais pas dénigrer Niko qui est de l'excellent matériel, mais Yokis est dans ce domaine vraiment aussi bon.



P

phil19000

• 2 Juillet 2023

• #12

bonjour , désolé pour la réponse tardive
merci Cory pour vos réponses ! très apprécié

merci Macs pour votre réponse , en effet j'avais trouvé ce variateur Niko 330-00700 qui est donc un variateur modulaire 350W , ce variateur remplacerai donc mon télérupteur 12V/220V
mais je dois le câbler comment en sachant que mes boutons poussoir sont câblé en SVV 0,8v (basse tension)
sur le cahier des charges de ce variateur il est indiqué :

• Capacité de fil
  • 2 x 1,5 mm² ou 1 x 2,5 mm² par borne de raccordement
• Tension d'alimentation: 230 Vac ± 10 %, 50 Hz

je ne vois pas de circuit basse tension pour mes cables de BP
merci



Dernière édition: 2 Juillet 2023

M

Macs

• 2 Juillet 2023

• #13

Bah si, faut lire la notice, la partie commande fonctionne en 230 VAC ou en 8 à 24 VAC/VDC, au choix .

Avec un câblage en SVV, c’est nickel, j’en mets beaucoup dans mes installations.

Avantages par rapport au Yokis (que je place plus jamais, j’ai eu trop de problèmes) :

• pas besoin d’un module ADBT ou autre
• jamais de problème de scintillement ou de clignotement (même avec du led intégré), tu as des dipswitches qui te permettent de régler le dimmer en fonction de ce que tu mets dessus
• plus accessoirement, possibilité de faire une commande CC OFF si tu en as plusieurs (un bouton coupe-tout)



P

phil19000

• 2 Juillet 2023

• #14

merci Macs
j'avais pas vu cette indication , désolé et merci

par contre comment branche t on ce variateur sur les lampes /led 220V et les BP 12V avec le transfo ?

merci d'avance



P

phil19000

• 2 Juillet 2023

• #15

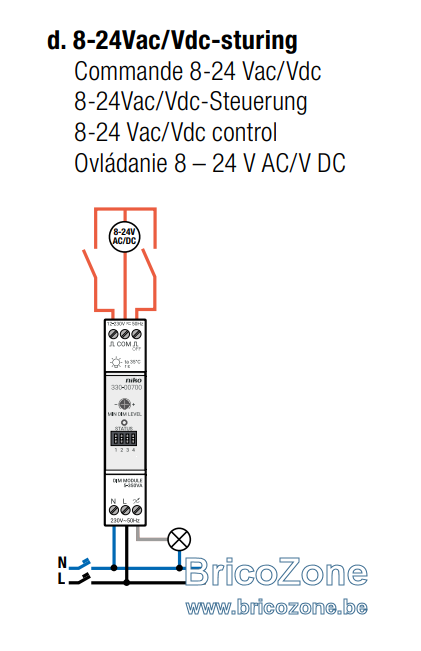

j'ai trouvé ce schéma mais je ne comprends pas pourquoi il branche 1 BP en haut sur la gauche et un autre BP sur la droite (en haut )
est ce que le BP de droite serait pour tout couper ?



M

Macs

• 2 Juillet 2023

• #16

Le BP de droite sur le schéma, c’est effectivement pour brancher un CC OFF (un bouton coupe-tout comme je disais au-dessus).

C’est optionnel, si tu n’en veux pas, tu n’utilises pas la borne et c’est tout.

Mais juste pour info, si ça t’intéresse malgré tout d’en avoir un, c’est possible de le faire commander à la fois ton (tes) dimmer(s) et tes télérupteurs (pour tout éteindre). Je vois que tu vas travailler en Häger, tu dois juste rajouter le petit auxiliaire de commande EPN050 qui vient se clipser sur le côté du télérupteur.



M

Macs

• 2 Juillet 2023

• #17

Bah oui, le dimmer tout seul suffit, pour commander un point d’éclairage on met soit un télérupteur, soit un dimmer, mais pas les deux, ça marche pas !



Cory

• 2 Juillet 2023

• #18

Je le dit déjà en #2, "Un télérupteur fonctionne par tout ou rien et donc ne convient pas pour dimmer."
Et prenez du Yokis, beaucoup plus simple et vous ne le regretterez jamais.
J'en ais placé des dizaines et jamais aucuns soucis.



P

phil19000

• 2 Juillet 2023

• #19

donc le variateur suffit à lui même , parfait !
merci je vais donc prendre cette option

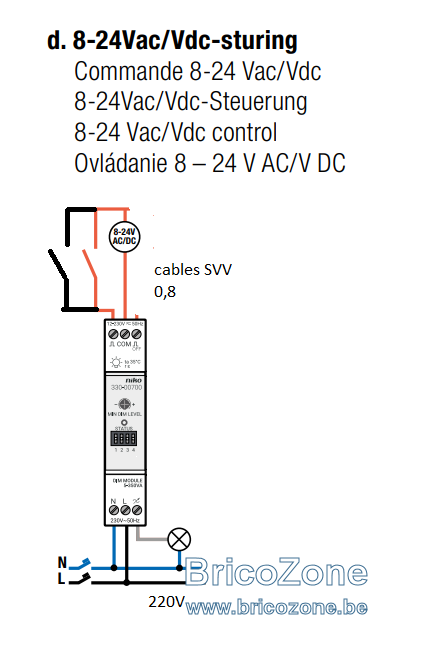

Macs , on est d'accord que si j'ai plusieurs BP je dois les connecter en parallelle ? comme sur le schema



M

Macs

• 2 Juillet 2023

• #20

Mon point d’exclamation n’était pas pour toi phil19000, c’était pour l’âne (je sais pas qui, j’ai pas lu l’autre poste) qui semble t’avoir dit qu’il te fallait un télérupteur ET un dimmer. Ça n’a pas de sens et ça ne peut de toute façon pas fonctionner.

Bon, je reprends : tu as un câblage existant où tous tes points lumineux reviennent au tableau et où tous tes BP sont câblés en SVV :

• soit tu veux juste pouvoir faire du ON/OFF (tout ou rien comme dit Cory, en clair allumer/éteindre) et là un télérupteur suffit
• soit tu veux pouvoir faire varier l’intensité lumineuse et là il te faut un dimmer (Niko ou Yokis, à ce stade de l’explication on s’en tape)

Généralement, il y a des pièces d’habitation où on n’a pas besoin de faire varier l’intensité (genre le WC, ou la buanderie, etc.), donc pour celles-là on met un télérupteur. Et il y en a d’autres pour lesquelles on souhaite faire varier, donc on met un variateur. Ce qui fait que dans ton tableau, tu peux avoir les deux.

Le reste de mon explication plus haut, comme j’ai écrit, c’est plus accessoire, c’est juste pour le cas où tu voudrais avoir un CC OFF (en clair, un BP placé par exemple à côté de ta porte d’entrée qui te permet de tout éteindre dans la maison). C’est juste un petit plus, du confort, c’est pas obligatoire. Si ça t’intéresse pas, tu oublies cette partie là, c’est tout.

Après, Niko ou Yokis, j’ai déjà donné mon avis, mais chacun fait comme il veut
