Terrain en pente et abris de jardin

Hello à tous,

Mon terrain est en pente et l'abris de jardin actuel est construit avec l'avant en hauteur et l'arrière au niveau du sol.
Il se trouve sur des poutres en bois enfoncées dans le sol. Il est vieux et très peu utilisé car j'ai un doute sur l'état des poutres dans le sol...

Je souhaiterais le remplacer par un abris neuf (5,30m de façade sur 3,80m de profondeur en planches de 44mm d'épaisseur).

Je pensais faire :
- Des plots en blocs de béton (ceux à l'avant feront au moins 1m de haut)
- Poser des poutres sur ces blocs (4 poutres pour faire le pourtour et des poutres transversales tous les 45cm, afin de pouvoir placer éventuellement de l'isolant)
- Fixer l'abris et le plancher sur les poutres

Les questions que je me pose :
- Combien de plots dois-je faire ? 6 seraient suffisants ? 3 devant et 3 derrière ? (le moins possible serait le mieux )

- Des plots dont chaque niveau est composé de 2 blocs de 39x19x19, chaque niveau étant croisé par rapport au précédent (donc des plots carrés de 39cm de côté) sont-ils suffisants ? J'avais aussi pensé à des plots rectangulaires donc chaque niveau est formé de 3 blocs (en forme de "U").

- Quelle taille et épaisseur doivent avoir les fondations en béton sur lesquelles seront maçonnés les plots ? Doivent-elles être armées ?

- Quelles dimensions doivent avoir les poutres (pourtour et transversales) ? J'avais pensé à des poutres de 225x75mm en douglas traité. Je veux un plancher qui reste bien rigide, même sous le poids de 4-5 ados (l'idée est d'en faire un endroit où les enfants et leurs amis pourront se retrouver quand ils seront plus grands).

Un tout grand merci pour vos avis et conseils

Bonne journée,
Ludo

pas d'avis ?

juste pour suivre ca m'interesse

Je ne sais pas vous dire pour les dimensions mais de l'autre côté de la frontière il est courant d'utiliser des éléments de colonne en beton en 40x40 (pilier à enduire) ça permet de mettre facilement quelques fers à béton dedans à la verticale et c'est plus facile à monter que des blocs croisés.

question, pour le plot d'1m de haut on peut pas le remplacer par un étançon ?ceux qu'on utilise en maçonnerie)

Il y a combien de piliers à la cabane ? L'assise se fait aussi sur le bardage inférieur?

Je dirais qu'il faudrait un plot à minima par pilier.

Les poutres transversales sont dans le sens 5m30 ou 3m80?
Le problème revient donc à construire une terrasse de 5m30 x 3m80 pour une boum de 5 ados? Avec à minima un bloc de soutient par pilier voir plus pour le plancher

Donc c'est une cabane perchée à 1m ?

je crois qu'un étançon supporte 1.2t

oui de toute facon un support en beton + pilier ou etancon je dirais

Glo a dit:

je crois qu'un étançon supporte 2t

Cliquez pour agrandir...

En charge axiale uniquement, je ne pense pas que ce soit un lieu pour yoga et méditation d'ado

oui c est clair que si il font un pogo dessus

ou carrement des IPE avec platines c'est plus de 3T en verticale

@Ludo_ bonjour,

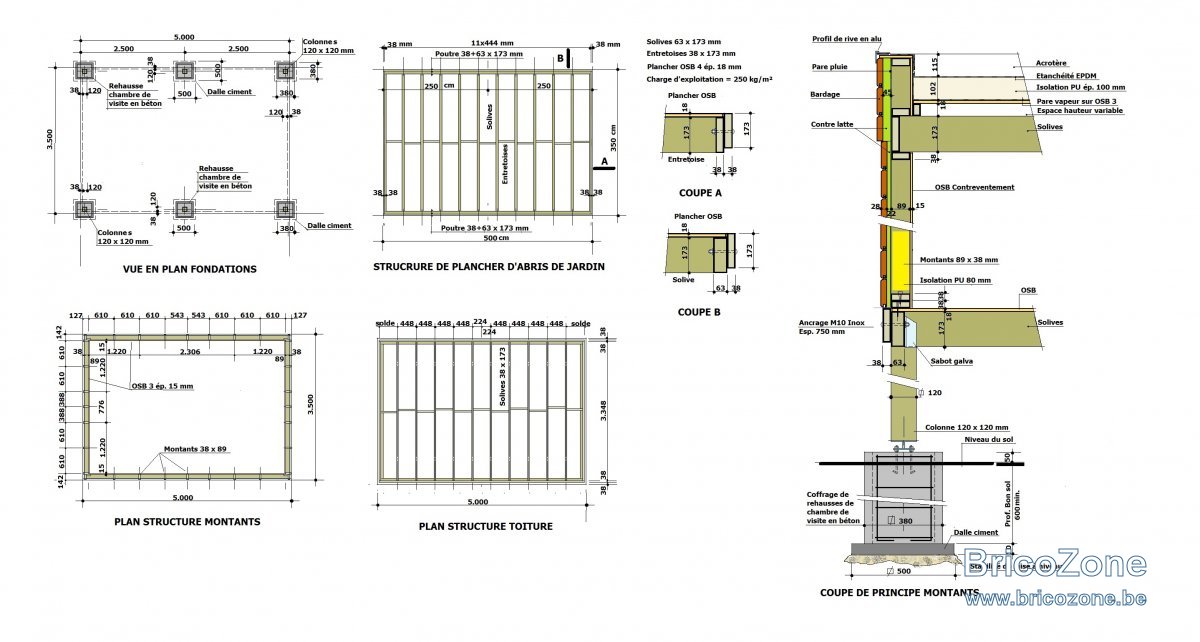

Peut-être quelque chose qui peut vous aider dans votre réflexion.

Bonour à tous,

j'en profite pour poser une question car je suis dans le meme cas de figure sauf que moi je construis un abri de jardin, et un des coins doit etre mis sur un poteau de 1m de haut lui meme posé sur un plot béton sauf que pour la fondation je ne peux pas descendre plus bas que 30cm à cause d'une énorme racine de mon merisier, impossible de la couper et je ne peux pas me décaler, as tu une idée Fradeco? quelles sont les conséquences si un pilier n'est pas hors gel?

fradeco a dit:

@Ludo_ bonjour,

Peut-être quelque chose qui peut vous aider dans votre réflexion.
Voir la pièce jointe 77008

Cliquez pour agrandir...

Hello fradeco,

un tout grand merci pour tes plans très complets !!!

Donc, des pieux de 12x12cm suffiraient... Bon à savoir

L'idée des réhausses de chambre de visite me semble pas mal du tout
Il faudrait placer des fers à béton verticalement pour armer le béton ou couler un simple béton suffirait ?

Pour le prix des fers à béton je ne prendrais pas le risque de ne pas en mettre , s'ils peuvent être repris directement dans le béton de fondation on s'approche du bunker hehe
