Terrasse en bois sur pilotis

M

McCraig

• 25 Avril 2020

• #1

Bonjour,
Je souhaiterais me lancer dans la construction d’une terrasse en bois sur pilotis.
Cela fait déjà une bonne semaine que je fais des fouilles sur internet et que je rame un peu avec tous les sites et tutos youtube qui parfois se contredisent parfois…
J’avoue que je ne suis pas un grand bricoleur et je ne suis pas super équipé en outillage non-plus…
J’essaye de trouver un compromis entre facilité de réalisation et budget…
Hier on m’a conseillé ce site et j’avoue que j’y ai passé un bon bout de temps et que je suis convaincu du sérieux des conseils !

Voici mon idée du projet :
Il s’agirait donc d’une terrasse en bois sur pilotis qui serait accolée à la façade de ma maison.
Les dimensions : 4mx8m (Les 8m correspondants à la longueur de la façade)
Je dispose d’environ 70cm entre le niveau du sol sur laquelle les points d’appui de la terrasse sont censés reposer et le seuil de ma baie vitrée en façade (niveau fini de la terrasse).
Mon idée est de fixer une muralière contre la façade, et parallèle à celle-ci 2 x 2 « poutres » en douglas de 4m de long reposant sur 3 pilotis (5 ?) à 2 m et la même chose à 4 m de la façade.
Sur ces trois poutres de support, je compte venir poser directement perpendiculairement les lambourdes tous les 40cm environ et ensuite les lames de finition en chêne brulé (22mmx140mm) parallèlement à la façade.
Bien entendu, ça c’est l’idée…
J'essaye de me faciliter un maximum la tâche notamment au niveau des plots en béton (pas de bétonneuse) et de leur mise à niveau (je compte utiliser des pieds de poteaux réglables).
Quelqu’un peut-il me dire si mon « plan » tient la route ou si je ferais mieux de m’en tenir à ce que je sais faire (pas les terrasse par exemple…)

J’ai bien entendu énormément de questions concernant la réalisation mais avant d'aller plus dans toutes mes interrogations il faut que je sache si je vais dans la bonne direction.

Voilà, si quelqu'un peut me conseiller patiemment...



A

A.L.

• 25 Avril 2020

• #2

Nous avons ici : https://www.bricozone.be/t/terrasse-surelevee-piquets-revetement-de-sol.121212/ une discussion qui aborde quasiment le même sujet.



M

McCraig

• 25 Avril 2020

• #3

Quel est le programme de dessin de plans utilisé par la plupart sur ce forum afin de présenter son "projet"?
Ne maîtrisant pas tout à fait le vocabulaire et les justes termes techniques il me serait probablement plus facile de le dessiner sous forme de plan.
Plus clair et plus propre pour une correction probable...



M

McCraig

• 27 Avril 2020

• #4

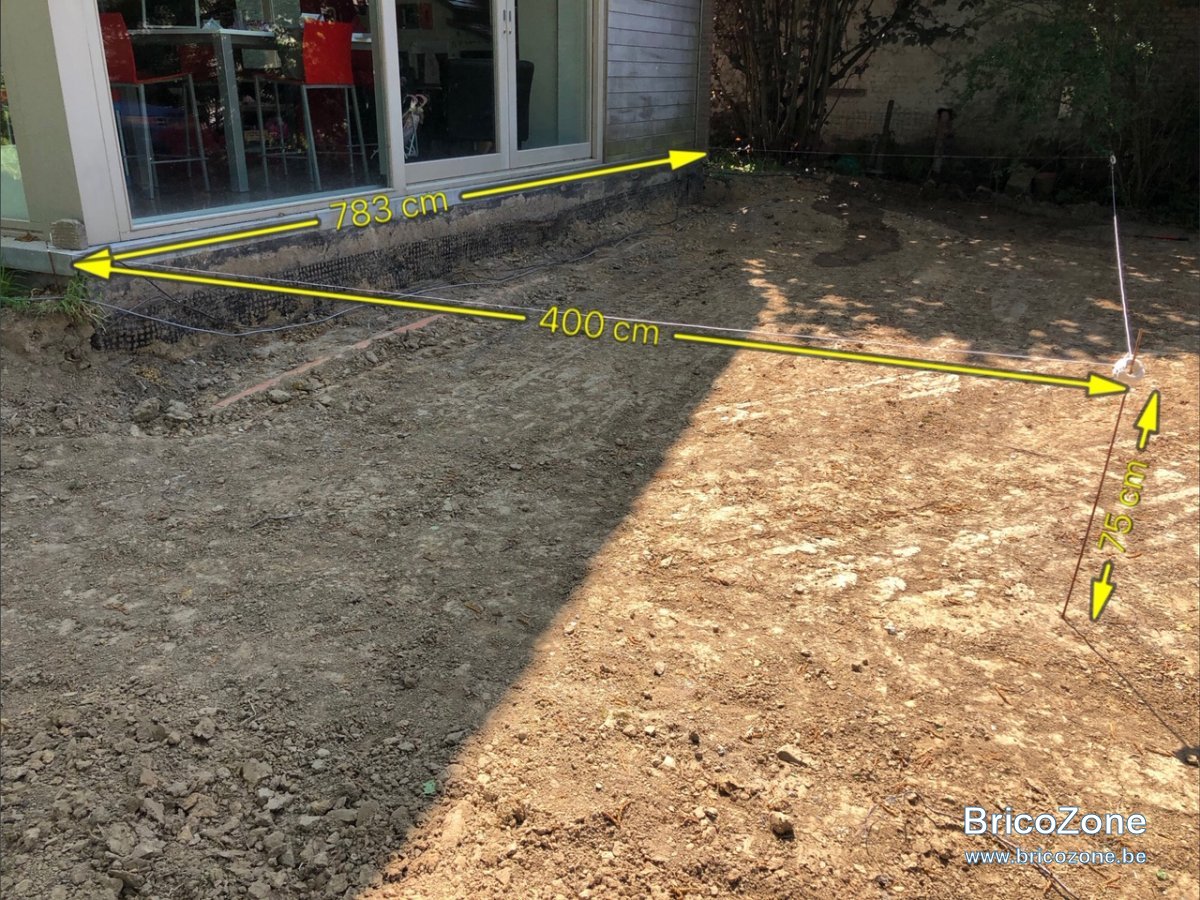

Voici une idée des dimensions.
Le "plan" serait de faire reposer la terrasse sur une muralière fixée contre la façade, sur 3 plots en béton alignés parallèlement à la façade à 2m de celle-ci et sur 3 autres plots en béton à 4m.
Ce qui donnerait une portée de 2m entre les plots perpendiculairement et une portée de 4m entre les plots parallèlement à la façade.
Est-ce suffisant avec 6 plots au total ou dois-je-je en prévoir 10? (5 à 2m et 5 à 4m)
Quelle serait la section des poutres nécessaire (et de la muralière) ainsi que la dimension des plots?
Quelle serait la section des lambourdes placées ensuite directement perpendiculairement sur ces poutres tous les 40cm environ sachant que la portée serait de 2m également?
Dois-je placer quelquechose entre la muralière et la façade pour éviter que le bois de la muralière soit en contact direct avec le béton?
Puis-je utiliser du bois "Douglas" pour les poutres et lambourdes sachant que le compte placer les lames de finition en chêne brulé ou bois exotique?



fradeco

• 28 Avril 2020

• #5

@McCraig bonjour,

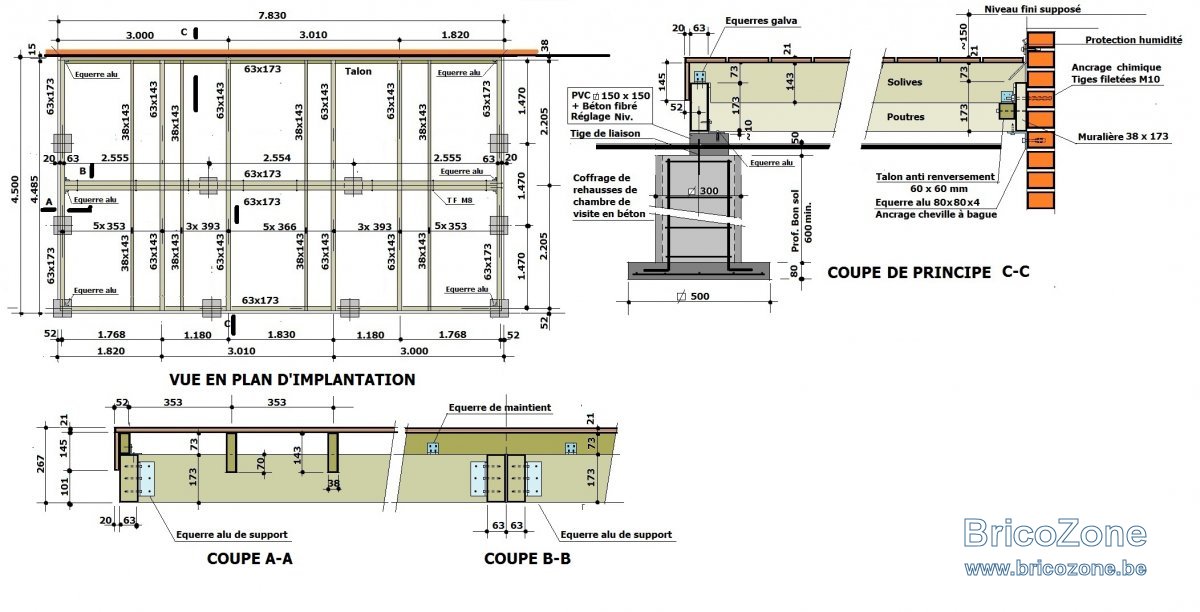

Voici sous forme de croquis ce qui ressort d'un petit calcul selon l'Euro Code 5

L'implantation des solives est basée sur des lames de 14.5 * 300 cm.
La chute finale est la lame de démarrage pour la ligne suivante et ainsi de suite.
Les solives plus épaisses (63 x 143) sont les solives sur lesquelles les lames se poursuivent. Leur implantation doit être stricte et précise.

Bonne réflexion



M

McCraig

• 28 Avril 2020

• #6

Un tout grand merci Fradesco!
Il y a effectivement matière à réflexion et je vais déjà essayer de tout comprendre et mettre mes idées en place...
Je reviens ensuite avec beaucoup questions probablement.
Quelques question déjà à chaud:
1. S'agit-il bien dans ce calcul de bois Douglas "brut" (pas lamellé collé ou autre...)? Et est-ce bien compatible avec un bois "dur" style chêne ou bois exotique en lames de finition?
2. S'agit-il ici bien d'une muralière, et doit-elle être fixée à la façade en plus de reposer sur les blocs de béton?

Bonne soirée



fradeco

• 28 Avril 2020

• #7

Ce croquis est une base de départ.
Oui le résineux doit être un douglas autoclave de classe C 24
Je ne vois pas pourquoi il y aurait des problèmes antre le Douglas et un bois exotique.
Je n'ai pas prévu de muralière ancrée dans la façade, mais une poutre 63 x 173 posée sur plots de béton.



M

McCraig

• 2 Mai 2020

• #8

@fradesco,

Bonjour,

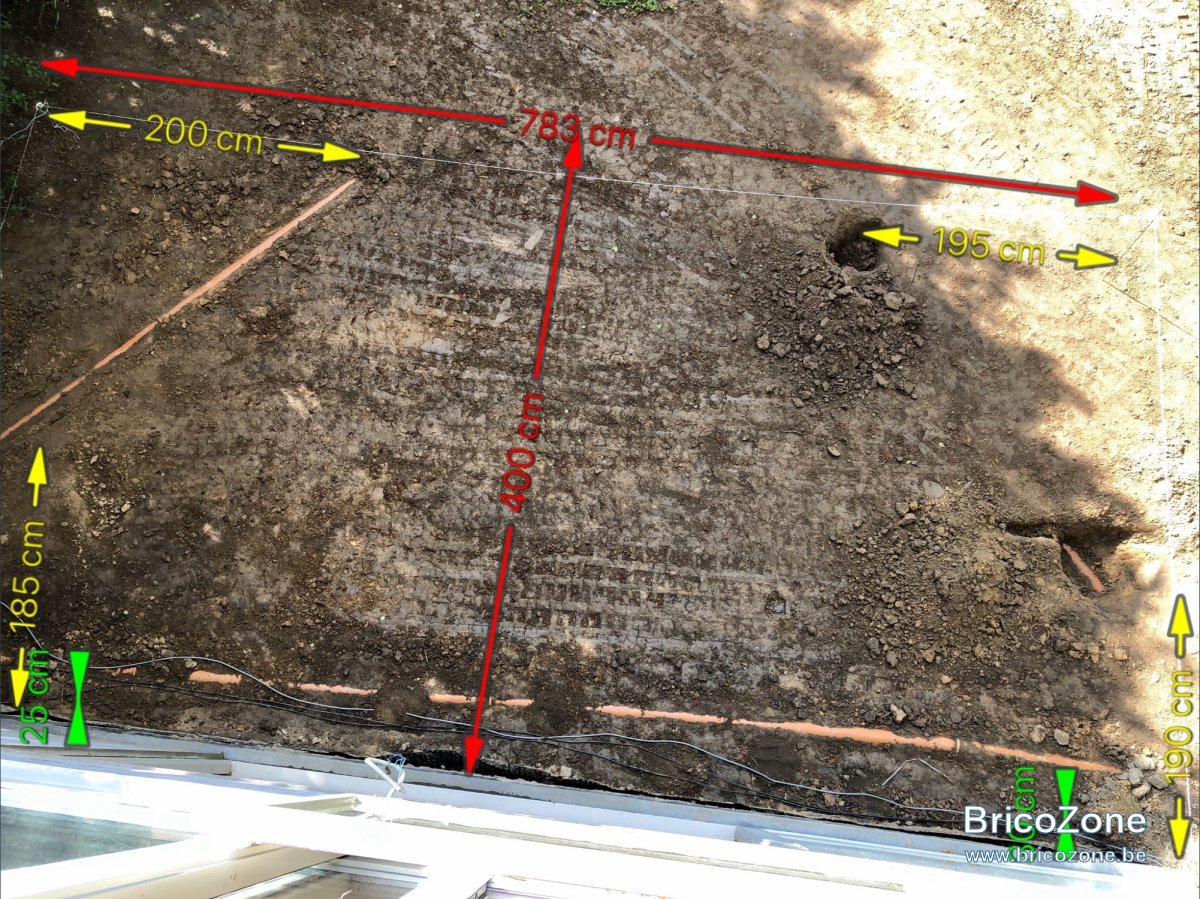

Petite surprise (prévisible en fait, mais bon) en attaquant pour le placement de mes plots...
Quelques canalisations traversant la zone d'implantation de ma future terrasse m'empêchant de procéder comme prévu initialement dans le placement de mes plots.
La photo n'étant pas dirigée idéalement, elle ne reflète pas vraiment la proportionnalité des mesures mais en résumé voici ce que ça donne.
Impossible de répartir mes points d'appui en quatre plots dans la longueur et en deux dans la largeur (petit coté), quatre de ces plots se trouvant pile sur des canalisation passant dans le sol à ces endroits

Ma solution serait la suivante:
- Répartir les fondations sur 5 plots espacés de157 cm sur la grande longueur (parallèle à la façade)
- Répartir les fondations sur 4 plots espacés de 134 cm sur la largeur (voire 3 dans le cas de l'utilisation d'une muralière?).

Si cette solution est appliquée le nombre de plots en béton serait quasi doublé, quel type de plots seraient alors conseillés/nécessaires (profondeur, semelle, armature)?
Pour les appuis le long de la façade, est-il préférable d'avoir recours à une muralière ou de tester de "glisser" des plots entre la façade et la canalisation qui la longe?

D'avance merci,

Passez une bonne journée



fradeco

• 2 Mai 2020

• #9

Pour les fondations, je pense que les plots en périphérie sont en question et qui modifie les poutres, mais la poutre centrale reste-t-elle en place, ou doit -elle aussi être modifiée ?



M

McCraig

• 2 Mai 2020

• #10

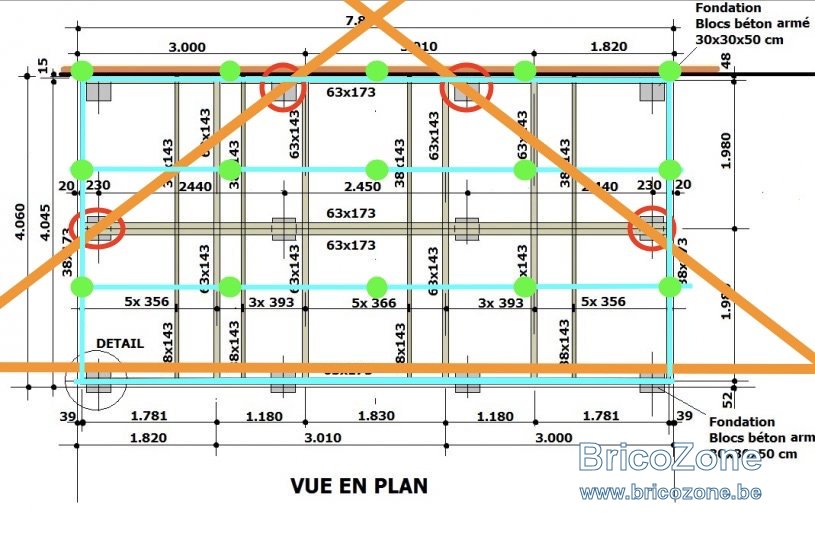

Voici donc la situation en "plus clair"... (désolé de gâcher par la même occasion votre plan si professionnel)
En orange: les canalisations
En rouge: les plots qu'il m'est impossible de placer à l'endroit prévu
En vert: la nouvelle disposition des plots envisagée
15 plots au total donc si j'ai finalement recours à une muralière le long de la façade...
Sinon 20, en sachant qu'en fonction de la taille des plots il sera possible ou non de les placer entre la façade et la canalisation qui la longe parallèlement.



fradeco

• 2 Mai 2020

• #11

OK.
Je viens de regardé
Je pense que pour la ligne devant la façade, on va maintenir les deux plots aux extrémités le reste sera sur muralière.

La ligne centrale pourra resté en place en modifiant les portées. La double poutre sera appuyée sur deux plots et sur les deux solives (recalculées) d'extrémité.

Pour la ligne extérieur, ou on avance de +/- 45 cm ou on recule de 30 cm.
En d'autres termes la terrasse aura une largeur de 4.50 m ou de 3.75 m.

Merci de me dire ce que vous décidez.



M

McCraig

• 2 Mai 2020

• #12

Une largeur de 4.50m serait parfaite.
Merci.
J'espère parvenir à placer le plot à l'extrémité droite entre la façade et la canalisation.

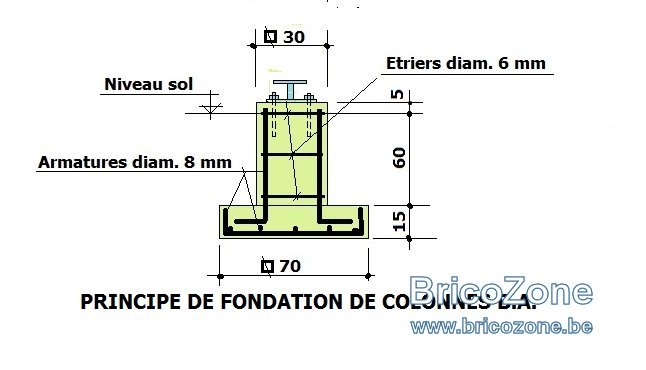

Pourriez-vous me détailler le type de plots à réaliser svp?
J'ai en tête le schéma réalisé par vos soins pour le projet de Cop...

Il ne s'agira vraisemblablement pas du même type de plot au vu des contraintes subies...



fradeco

• 3 Mai 2020

• #13

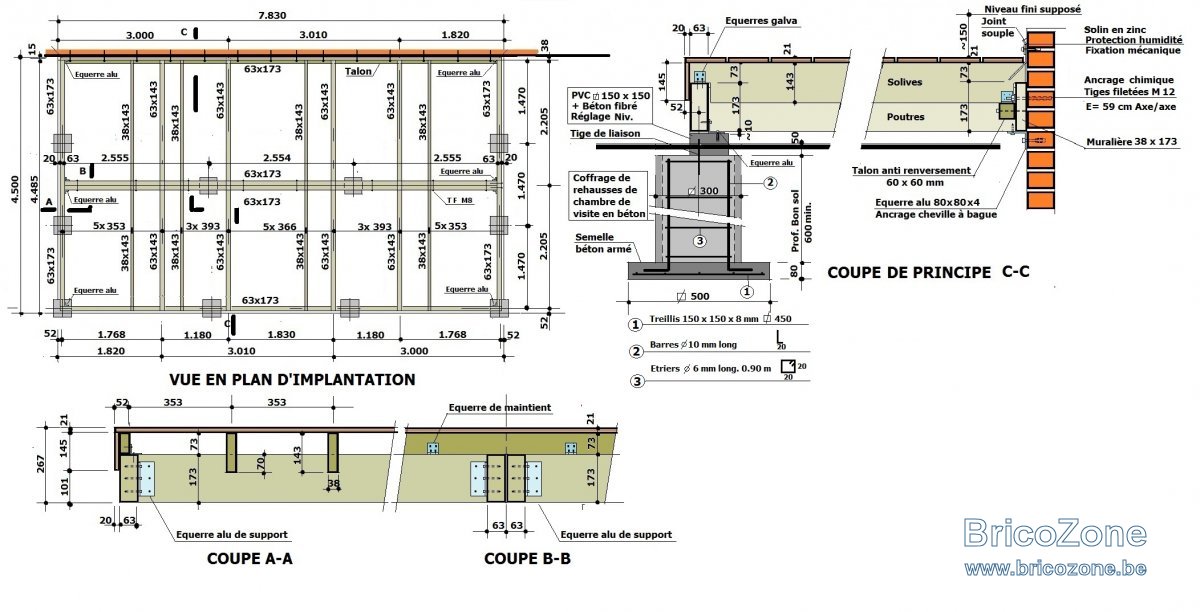

Compte tenu du fait que les poutres extérieurs perpendiculaires à la façade vont reprendre une partie de la charge de la double poutre centrale, j'ai un peu de craintes de charges localisées sur une muralière mais c'est possible.
Ci-après les croquis de ce qui serait possible de faire compte tenus de l'égouttage

Bonne réflexion



fradeco

• 4 Mai 2020

• #14

Compléments d'info sur le plan ci-avant. Mouture de jour.



M

McCraig

• 4 Mai 2020

• #15

Merci pour tous ces détails (j'en ai bien besoin...), et la clarté de ce plan
J'étudie ça de ce pas, et j'essaie de tout comprendre...
Et je reviens avec toutes mes questions



M

McCraig

• 5 Mai 2020

• #16

Bonjour @fradeco,

Je suis impressionné par votre plan et tous les détails que je n'avais en fait même pas envisagé.
La plupart des réponses aux questions que je me pose figurent en fait déjà sur sur le plan
Mais j'en ai d'autres quand même...

1. Les poutres et solives, et talon anti renversement sont-ils bien tous en Douglas autoclave classe C24, et tous d'une pièce?
(aussi bien les poutres de 8m et 4,50m, le talon anti renversement et la muralière de 8m, et les solives de 4,50m?)
2. Pourquoi faut-il effectuer une "découpe" de 70mm dans les solives et les "imbriquer" dans les poutres?
Dans ce cas la hauteur disponible ne pose pas un problème donc pourquoi ne pas poser les solives telles quelles directement sur les poutres?
S'agit-il d'une question de rigidité de l'ensemble et cela ne diminue t'il pas la résistance des solives?
3. Concernant le béton utilisé pour les plots, après m'être renseigné je pensais utiliser du 250Kg/m3 7x20. Suis-je "dans le bon"?
4. Juste pour confirmation: la partie des plots en béton de 300x300 avec les rehausses de chambres de visite en béton ne dépasse pas le niveau du sol? Elle s'arrête bien quelques cm en dessous et c'est ensuite la partie PVC 150x150 + béton fibré qui effectue la liaison avec les poutres?
Y t'il une hauteur maximum pour cette partie entre les fondations enterrées et les poutres?
5. Dois-je prévoir d'appliquer un revêtement entre la muralière et la façade pour éviter que le bois de la muralière soit en contact direct avec le béton?

D'avance merci,

Bonne journée



fradeco

• 5 Mai 2020

• #17

@McCraig bonjour,

1. Les poutres et solives, et talon anti renversement sont-ils bien tous en Douglas autoclave classe C24, et tous d'une pièce?
(aussi bien les poutres de 8m et 4,50m, le talon anti renversement et la muralière de 8m, et les solives de 4,50m?)
Oui toutes les pièces doivent être au moins en DOUGLAS C24 autoclave, si possible en une pièce sur la longueur. Si ce souhait n'est pas possible les pièces seront assemblées sur leur support.

2. Pourquoi faut-il effectuer une "découpe" de 70mm dans les solives et les "imbriquer" dans les poutres?
Dans ce cas la hauteur disponible ne pose pas un problème donc pourquoi ne pas poser les solives telles quelles directement sur les poutres?
S'agit-il d'une question de rigidité de l'ensemble et cela ne diminue t'il pas la résistance des solives?
Les solives sont découpées aux extrémités pour réduire la hauteur . Si la hauteur du complexe n'est pas un souci, les solives peuvent être posées sur les poutres et muralière sans découpe.

3. Concernant le béton utilisé pour les plots, après m'être renseigné je pensais utiliser du 250Kg/m3 7x20. Suis-je "dans le bon"?
Pour les fondations la qualité du béton doit au moins être de C 20/25.

4. Juste pour confirmation: la partie des plots en béton de 300x300 avec les rehausses de chambres de visite en béton ne dépasse pas le niveau du sol? Elle s'arrête bien quelques cm en dessous et c'est ensuite la partie PVC 150x150 + béton fibré qui effectue la liaison avec les poutres?
Y t'il une hauteur maximum pour cette partie entre les fondations enterrées et les poutres?
Oui, les fûts de fondations s'arrêtent à +/- 5 cl du niveau du terrain. Ensuite, c'est une rehausse dont le coffrage est de PVC. Si possible cette rehausse de PVC remplie de béton fibré n'excédera pas les 30 cm de hauteur.
Ne pas oublier de prévoir des armatures de liaisons dépassantes dans le fût de fondation.

5. Dois-je prévoir d'appliquer un revêtement entre la muralière et la façade pour éviter que le bois de la muralière soit en contact direct avec le béton?
Le bois étant autoclave ce n'est pas indispensable, mais vous pouvez enduire la face arrière et le chant supérieur de la muralière d'une couche de bitume liquide.



M

McCraig

• 7 Mai 2020

• #18

Merci pour ces précisions

Je vais opter pour la pose des solives sans découpes (directement sur les poutres et muralière).
Si ça ne nuit pas au plan celé me facilitera la vie.
La fixation des solives se fait toujours à l'aide d'équerres galva et du coup plus besoin de talon anti renversement contre la muralière j'imagine?
Me voilà "rassuré"!
Plus aucune excuse maintenant, il va falloir que je m'y mette...

Encore merci.

Bonne journée



fradeco

• 7 Mai 2020

• #19

Désolé mais le talon fixé à la muralière a également comme fonction d'augmenté la section d'appuis.
Il permet la mise en oeuvre d'une muralière de 38 mm d'épaisseur qui rends sa mise en oeuvre plus aisée. Enfin c'est mon avis

Toutes les solives sont maintenues en place à l'aide de petites équerres soit en alu soit de métal galvanisé.

Bien contrôler toutes les côtes et équerrage avant mis en oeuvre.

Bon travail car Y A + K



M

McCraig

• 7 Mai 2020

• #20

Donc si j'ai bien compris...
2 solutions:
- Soit je conserve le principe de "muralière avec talon" tel qu'il est sur le schéma et je remonte la muralière de 7cm afin de pouvoir effectuer la pose des solives sans découpes directement sur les autres poutres.
- Soit je passe à une muralière de 63x173 et donc plus besoin du talon anti redressement.
Je suppose que la première solution est préférable...
