Terrasse en bois sur pilotis

fradeco

• 7 Mai 2020

• #21

De toute manière, les solives doivent reposer complètement sur les poutres et la muralière.
SI la muralière de 38 mm d'épaisseur est maintenue, le talon doit remonté jusqu'au chant supérieur de la muralière pour que les solives puissent s'appuyer sur le talon et la muralière.

Si la muralière de 38 mm est remplacée par une muralière de 63 x 173 mm, le talon n'a plus d'utilité.
Les solives seront fixées par les équerres sur cette nouvelle muralière.

Je n'ai pas de préférence, pour le type de muralière, je pensais simplement à la simplicité de mise en oeuvre de pièces plus légères a mettre en place.



M

McCraig

• 7 Mai 2020

• #22

Simplicité de mise en oeuvre...
Je crois que je vais effectivement tenir compte de cet aspect qui me tient particulièrement à coeur



M

McCraig

• 13 Mai 2020

• #23

Bonjour @Fradesco,

Nouvelles petites contrariétés tout en avançant...

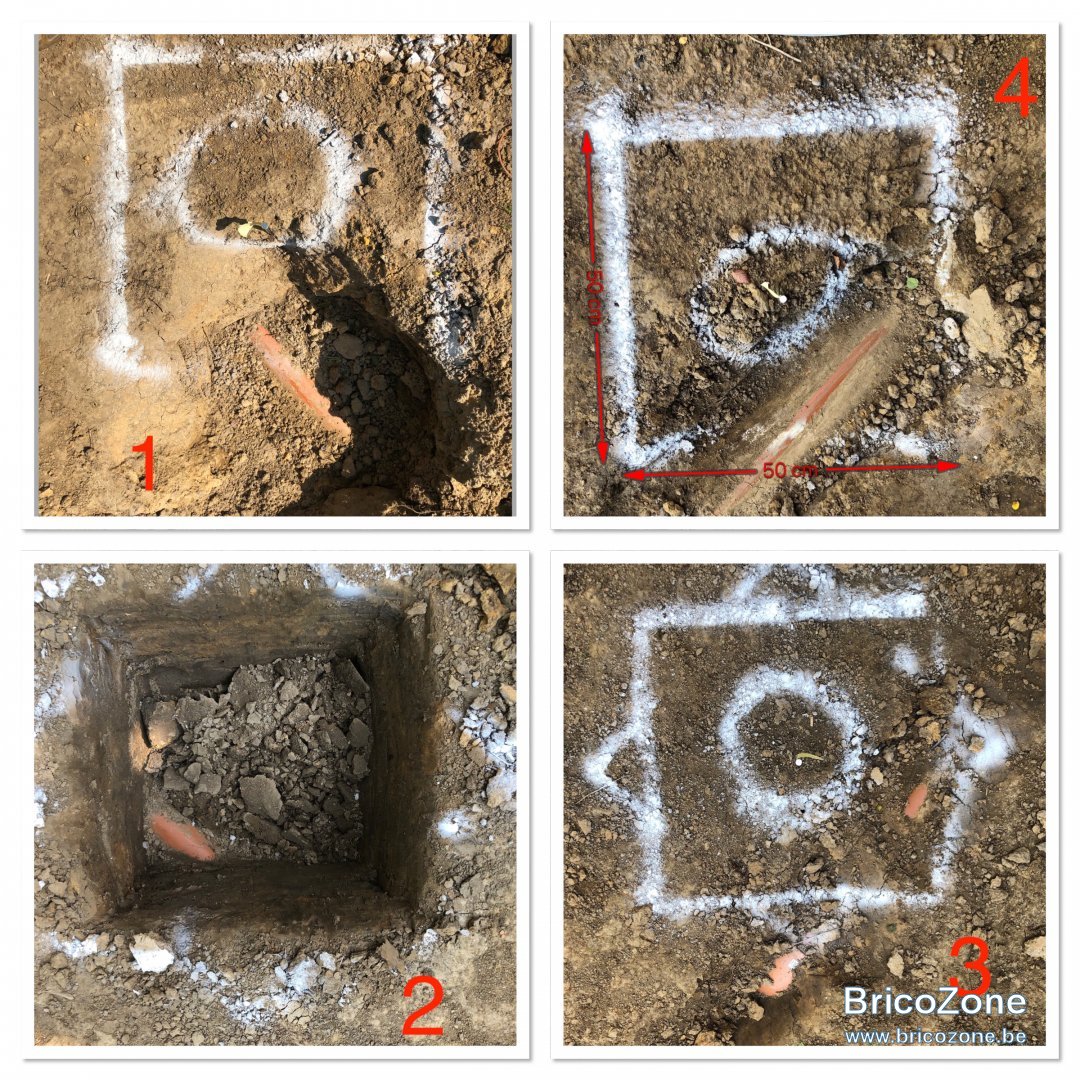

Les emplacements de certains plots empiètent encore légèrement sur les canalisations.
Cela ne pose pas de problème pour la semelle des plots mais bien sur la taille des rehausses de chambre de visite (dimension extérieure 38x38cm).
A ce stade d'achat de certains matériaux et de trous partout dans le jardin il est difficile de changer de plan mais j'ai peut être une solution.

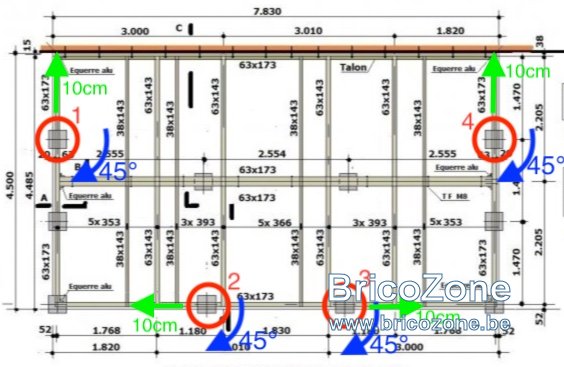

Comme montré sur les plans/photos joints, si je déplace certains plots de max 10 cm dans les directions indiquées tout en leur faisant effectuer une rotation de 45° cela me permet de résoudre mon problème (le coté des rehausses de chambres de visites étant moins éloigné du centre du plot que les coins...)
Ma question est de voir si du coup le calcul de charge que vous avez effectué reste correct?
Puis-je jouer sur une "légère tolérance" ou faut-il absolument passer à une autre solution?



fradeco

• 13 Mai 2020

• #24

Tourner les plots de +/- 45° autour de leur ''presque'' même axe ne change pas la stabilité



M

McCraig

• 13 Mai 2020

• #25

Mais les faire "glisser" de 10 cm comme indiqué en vert sur le plan?



fradeco

• 13 Mai 2020

• #26

Si les poutres sont d'une pièce pas de souci



M

McCraig

• 13 Mai 2020

• #27

Super
C'est reparti



Lumix

• 24 Juillet 2020

• #28

Bonjour à tous,

Je souhaite réaliser une terrasse en bois de 4m sur 3,55m sur pilotis pour placer un jacuzzi de 2m de diamètre avec une capacité d’un mètre cube d’eau. La hauteur moyenne du sol jusqu’au niveau fini sera d’environ 60cm. Je pense utiliser la technique de pilotis en béton coulé dans des tuyaux PVC d’égouttage 125mm.

Pour la structure en bois je pense que le plus solide serai d’utiliser des solives + lambourdes + planches IPE.

Avez-vous une idée du nombre de pilotis aussi que la section et l’entre axe des solives à utiliser ?

Merci d’avance pour vos conseils.



M

McCraig

• 26 Juillet 2020

• #29

@Lumix

Je suis occupé à avancer pas à pas dans mon premier projet.
Je me base sur ce forum et les conseils dispensés par des gens bien plus compétents et expérimentés que moi pour essayer de m'en sortir.
Je ne suis en aucun cas en mesure de vous orienter ou conseiller...

Bonne chance pour votre terrasse



M

McCraig

• 26 Juillet 2020

• #30

Bonjour @Fradesco

Reprise des travaux après une "petite" interruption...
J'avis une petite question concernant la structure de la terrasse en Douglas autoclavé.
Il était prévu, comme vous l'aviez conseillé, d'utiliser des poutres de section 63x163 d'une pièce, et de doubler pour la poutre centrale.
Or, pour trouver des longueurs suffisantes (7,90m), je dois me résoudre à, utiliser du Douglas autoclave de section 75x225.
Ma question est la suivante:
étant donne que je passe du 63x163, prévu initialement, à du 75x225. Dois-je toujours doubler la poutre centrale?
Ou, vu l'augmentation de section, une seule suffit?



M

McCraig

• 26 Juillet 2020

• #31

Ah oui,

Concernant la fixation de la muralière avec ancrage chimique...
La dimension des tiges filetées reste t'elle la même? M12 tous les 59cm?
Et du coup, quelle dimension pour fixer les deux poutres centrales entre elles (si on reste sur deux poutres), et espacées de combien?

Bon dimanche



fradeco

• 26 Juillet 2020

• #32

@McCraig,

Pour la poutre centrale (1x) 75 x 225 mm au lieu de (2x) 63 x 173 mm c'est OK.



M

McCraig

• 30 Juillet 2020

• #33

@Fradesco,

Bonjour,
Quelques question encore...

1.Concernant le béton fibré, pour le réglage de niveau, j'ai vu qu'il en existait plusieurs types: fibres métalliques, organiques ou minérales.
S'agit-il dans ce cas bien de fibres métalliques à ajouter au même béton utilisé pour les plots?

2. Pour la fixation des équerres alu (pour les poutres Douglas) dans ce béton fibré, que me conseillez-vous d'utiliser?
(vis+chevilles? Scellement chimique? Autre système de fixation?)

3. Pour la connection de la poutre centrale (7,90m) avec les deux latérales, c'est à dire les deux connections qui ne sont pas soutenues par des plots en béton.
Sur votre plan vous renseignez l'utilisation d'équerres alu.
Que pensez-vous d'utiliser pour ces deux connections des "sabots à ailes extérieures"?
(Voilà que je me mêle de jouer au connaisseur...)

Bonne journée



fradeco

• 31 Juillet 2020

• #34

@McCraig bonjour,

Perso je ne suis plus trop^à la hauteur pour donner un avis sur la qualité d'un béton fibré.
Je suis resté au béton armé avec armatures métallique. Désolé.

Je suppose que les chevilles tiendront aussi bien dans un béton fibré que dans un béton traditionnel.

Pour le support des poutres cela peut également être des sabots.



Francois7700

• 25 Octobre 2020

• #35

Bonjour @McCraig , pas curiosité, as-tu bien avancé dans ton projet ? As-tu des photos ?
