[Test] Guide de défonceuse allemand

Dans le forum Avis Outillage - par @lex le 7 Mai 2021

  1. @lex

    @lex 47 ans, Namur

    Je cherchais un guide de défonceuse qui ne coûte pas le prix de la machine (c'est disponible chez Festool pour ceux qui veulent).

    Je suis tombé sur ce site: https://www.frässchablone.de/

    Un peu basique, voire rustre, mais fonctionnel.

    Je commande, paie par Paypal, et la livraison suit dans les quelques jours.

    Le guide existe en plusieurs dimensions, j'ai pris la version avec options de tournage en 50x50 cm (pour faire des découpes en cercle, c'est la différence entre la v1 et la V2 - c'est montré dans les vidéos).

    Voilà ce que j'ai reçu:

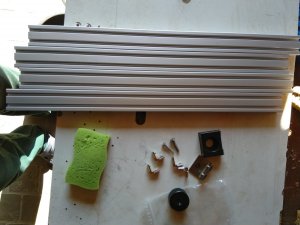

    Quatre guides en alu, parfaitement usinés, sans déchets d'usinage, et les accessoires. Très bonne qualité.

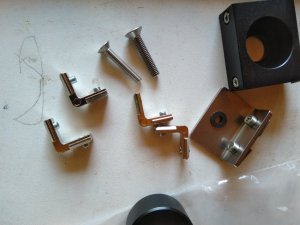

    Il y a quatre équerres avec vis pour serrer l'assemblage, et lui permettre de coulisser pour atteindre la forme désirée.
    L'éponge verte ne fait pas partie du kit.

    Il y a un patin pour défonceuse, afin de la maintenir à la bonne hauteur, et un crochet (l'équerre à deux vis, on y reviendra) ainsi que les accessoires pour défoncer un disque.

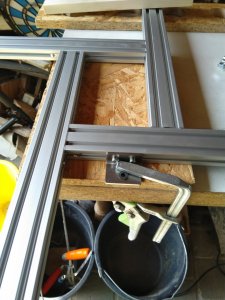

    Voilà ce que ça donne une fois assemblé. On peut faire la forme désirée, mais comme c'est du 50x50, il faut de la place pour le mettre à plat (et c'est là l'avantage du 30x30 si on n'a que des petites formes à défoncer).


    Le crochet sert à maintenir le guide. Le set est fourni avec un seul crochet, et si j'avais su (ou mieux regardé les vidéos), j'en aurais commandé un ou deux en plus (c'est 5 EUR pièce, on n'est pas volé).
    Avec un seul crochet, ça ne tient pas, il faut jouer au serre-joint d'un autre côté, en faisant attention à la défonceuse. Possible, mais embêtant et pas pratique.

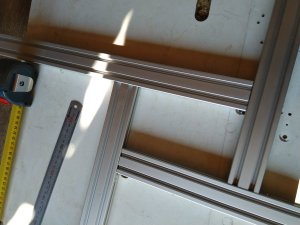

    Il manque une graduation sur les profilés pour pouvoir prendre les mesures. Comme c'est découpé à la CNC, j'imagine qu'il n'a pas le matériel pour graver les graduations.

    Le fabricant (Fabian pour les intimes) a même fait une application pour téléphone intelligent, qui calcule directement la taille du gabarit en fonction de la surface désirée et du diamètre de la fraise qu'on utilisera. L'application est basique, mais fonctionnelle et bien utile. Ah oui, tout est en allemand. Mais ça ne sera pas un obstacle.

    J'hésite à le contacter pour prendre deux rails de 30 et deux "crochets" en plus...

    Je suis content de mon achat. Le port est cher (15 EUR), j'en ai donc eu en tout pour 100 EUR.

    Si c'était à refaire, je prendrais le 30x60 avec un "crochet" ou deux en plus.

    Attention: si on prend le 30x30, on ne peut pas défoncer sur 30x30, il faut réduire la taille de la largeur des rails.

    @lex , 7 Mai 2021
    #1
  2. dexter236

    dexter236 36 ans, Luxembourg

    Sympa.

    Merci pour ton retour. Toujours bon à savoir !

    dexter236 , 7 Mai 2021
    #2
  3. jean_marc_cse

    jean_marc_cse 52 ans, Brabant Wallon

    Excellent, merci à toi pour le retour !

    jean_marc_cse , 7 Mai 2021
    #3
  4. angelito_78

    angelito_78 42 ans, Luxembourg

    Merci pour le retour

    angelito_78 , 7 Mai 2021
    #4
  5. Carbu

    Carbu 54 ans, Brabant Wallon

    bon je vais m'y coller pour la question conne: quelqu'un aurait-il une solution facile/rapide à mettre en place pour défoncer sur de petites pièces (genre 130 x 130 mm) un carré intérieur de 100 x 100mm et 8mm de profondeur ?
    Même avec une petite défonceuse je ne parviens pas à trouver une solution qui assure une défonceuse parfaitement stable

    Carbu , 7 Mai 2021
    #5
  6. dexter236

    dexter236 36 ans, Luxembourg

    Des bandes de MDF ou autre comme les profilés mais collés/vissés. Faut bien calculer pour éviter de recommencer.

    dexter236 , 7 Mai 2021
    #6
  7. Carbu

    Carbu 54 ans, Brabant Wallon

    oui, mon soucis c'est qu'à chaque fois la pièce aura une dimension différente !!
    une fois ce sera 130x130, la suivante 128x128 ou 110x100 => le carré intérieur doit aussi être adapté

    Interdit de me proposer la CNC :p

    Carbu , 7 Mai 2021
    #7
    albertrand aime ça.
  8. dexter236

    dexter236 36 ans, Luxembourg

    Ah désolé je pensais que c'était 100 x 100 mm fixe.

    Là, je bloque alors.

    dexter236 , 7 Mai 2021
    #8
  9. Carbu

    Carbu 54 ans, Brabant Wallon

    Je me demande si par exemple une semelle en plexi + grande et qui viendrait se clipser, ne serait pas la solution

    Dernière édition: 7 Mai 2021
    Carbu , 7 Mai 2021
    #9
    dexter236 aime ça.
  10. Carbu

    Carbu 54 ans, Brabant Wallon

    La dimension du "bloc" en bois (mais je pense que tu vois très bien de quoi je parle ;-) ) est fonction de la taille de la pièce qu'il devra supporter, ainsi que l'épaisseur (question esthétique)… le carré défoncé est par contre toujours 10mm plus court (dans chaque dimension)

    J'ai essayé avec ma Festool car la semelle est plus large, mais la machine est trop grosse
    Avec la petite Makita, le travail est bcp plus facile mais la semelle bcp plus petite fait que la machine bascule quand j'arrive au centre de la pièce

    Carbu , 7 Mai 2021
    #10
  11. dexter236

    dexter236 36 ans, Luxembourg

    Une semelle en plexi de 2.5 mm fonctionne bien sur la RT07 par exemple. Donc oui, je ne vois que ça.

    dexter236 , 7 Mai 2021
    #11
  12. jean_marc_cse

    jean_marc_cse 52 ans, Brabant Wallon

    idem.

    jean_marc_cse , 7 Mai 2021
    #12
  13. Yordi

    Yordi 32 ans, Namur

    J'ai regardé pour acheter des profilés et faire le montage moi même mais c'était "assez cher". Je suis tombé sur ce gabarit "Trend Varijig" acheté sur Amazon Allemagne ±70€ et reçu ajd. Je dois très bientôt l'utiliser, je ferai un retour aussi :).

    Dernière édition: 7 Mai 2021
    Yordi , 7 Mai 2021
    #13
    @lex et belgotux aiment ça.
