Tester une LED

dan100

• 1 Novembre 2022

• #1

Qui sait comment tester une LED (voir photo)? J'ai un multimètre. Il n'y a que 2 fils qui y sont soudés, donc cela ne devrait pas être trop compliqué (mais comment ?).
Ou si vous avez un LED similaire pour moi, je vous l'achète (il se glisse dans une enveloppe facilement) . 20W / 0.6 à 0.7A
C'est un spot extérieur avec détecteur de mouvement. Le détecteur fait son travail mais le spot clignote (4 à 5 fois par seconde) quand il s'allume.
Le transfo semble en bon état, donc je pense au LED fichu.



BG1000

• 1 Novembre 2022

• #2

avec un multimètre conducteur dans un sens , non conducteur dans l'autre
https://www.ebay.fr/itm/33346350634...Tt/I0XQJbpqeRJy9MX1fn3vrPwYpcNy5Gsr1iSN8+oA==



dan100

• 1 Novembre 2022

• #3

BG1000 a dit:

avec un multimètre conducteur dans un sens , non conducteur dans l'autre
Que voulez-vous dire ?
Merci pour le lien

Cliquez pour agrandir...



BG1000

• 1 Novembre 2022

• #4

on déconnecte la diode, dans un sens elle devrait être conductrice l'autre pas



H

Halfvolle

• 1 Novembre 2022

• #5

Multimètre sur cette position :

Un fil d'un côté un fil de l'autre côté. Puis on inverse pour le même test. Dans un sens le multimètre ne doit pas réagir, dans l'autre ça doit biper et indiquer une valeur proche de zéro.

Et l'avantage ultime c'est que ça fonctionne avec le multimètre du Brico qui traine au fond de votre tiroir



T

thm

• 2 Novembre 2022

• #6

@BG1000 et Halfvolle : Ceratinement pas, car ces "LEDs" de 20W sont en fait des réseaux de leds en série (aussi appelés LED COB), avec des Vf de 30 à 60V, donc le test via multimètre est impossible.
D'autre part, le symptôme " le spot clignote (4 à 5 fois par seconde) quand il s'allume" n'est pas du à la led mais à son driver ou à la commande de celui-ci.
Th.



H

Halfvolle

• 3 Novembre 2022

• #7

thm a dit:

@BG1000 et Halfvolle : Ceratinement pas, car ces "LEDs" de 20W sont en fait des réseaux de leds en série (aussi appelés LED COB), avec des Vf de 30 à 60V, donc le test via multimètre est impossible.
D'autre part, le symptôme " le spot clignote (4 à 5 fois par seconde) quand il s'allume" n'est pas du à la led mais à son driver ou à la commande de celui-ci.
Th.

Cliquez pour agrandir...

Je sais bien mais l'occasion était trop belle pour sortir ma blague de merde



dcvf

• 3 Novembre 2022

• #8

Salut "dan100"
+1 avec "thm".
Mais avec cet accessoire ce sera possible.



dan100

• 4 Novembre 2022

• #9

thm a dit:

@BG1000 et Halfvolle : Ceratinement pas, car ces "LEDs" de 20W sont en fait des réseaux de leds en série (aussi appelés LED COB), avec des Vf de 30 à 60V, donc le test via multimètre est impossible.
D'autre part, le symptôme " le spot clignote (4 à 5 fois par seconde) quand il s'allume" n'est pas du à la led mais à son driver ou à la commande de celui-ci.
Th.

Cliquez pour agrandir...

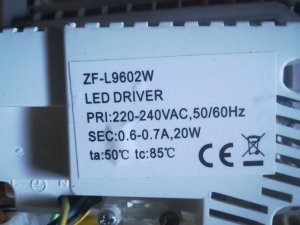

Donc c'est le module ZF-L3692W qui est en cause et non les LED COB? Alors je suis bon pour acheter un nouveau spot entier, une réparation ne vaut pas la peine (quel gaspillage de matière )



RobBZ

• 4 Novembre 2022

• #10

Pareil sur la plupart de mes spots "cob de grosse puissance. Étonnamment les "smd" tiennent le coup. Même les 100W (réels) à 15€
