Toit en tuiles pour abri de jardin

G

Gui la bricole

• 17 Décembre 2023

• #1

Bonjour,

Je suis en train de construire un abri de jardin en bloc stepoc 24 cm qui fait office de mur de soutènement à l'arrière et sur les côtés.
Je vais prochainement aborder la construction du toit et me pose certaines questions sur l'ossature.
Voici les dimensions:
- Longueur : 480 cm
- Largeur : 360 cm
- Hauteur faîte : 104 cm (si 30° de pente)
Le toit serait constitué de deux pentes, en triangle quand on regarde de face.
Chaque pente de toit fait environ 10 m² et je compte utiliser des tuiles en terre cuite pour le recouvrement.

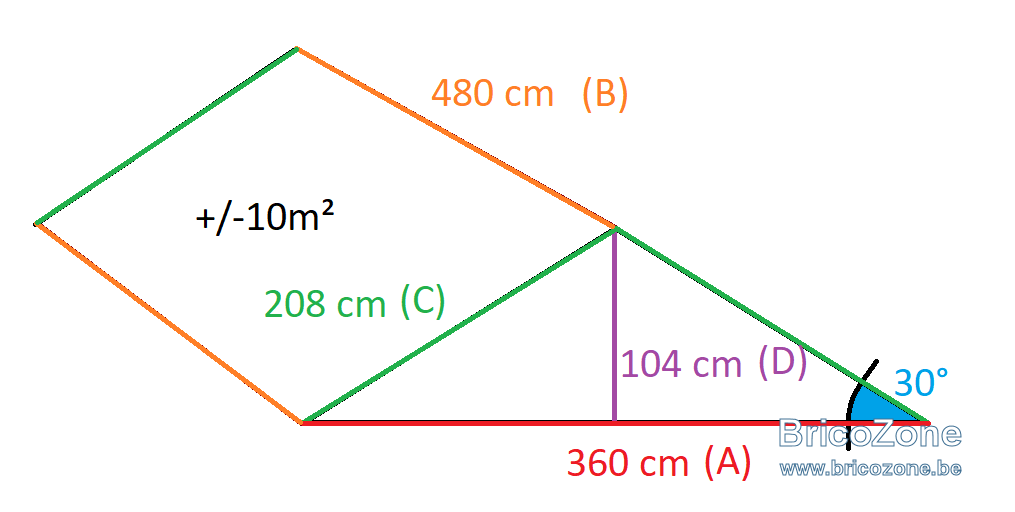

Par rapport aux plans ci-dessous :
1) Quelles devraient être les sections des chevrons A, B, C, D, E, et F ?
2) Quel entraxe dois-je prévoir entre chaque ferme ?

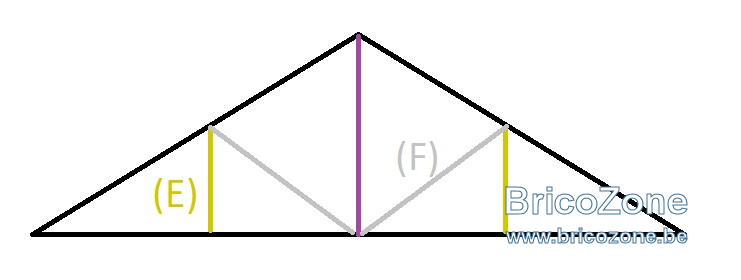

3) Le modèle de ferme convient-il au projet ? (voir deuxième image)
4) Quel espacement dois-je prévoir entre chaque chevron (B) ?



intègre

• 19 Décembre 2023

• #2

Vous êtes à la limite de pente pour les tuiles en terre cuite avec 30°.

Des blocs Stépoc, cela se remplit de béton et il faut des armatures (barres à béton) entre les blocs et cela ne se remplit pas en une fois.
Avec cette épaissseur de 25 cm, c'est un bunker que vous allez construire.



boters

• 19 Décembre 2023

• #3

intègre a dit:

Vous êtes à la limite de pente pour les tuiles en terre cuite avec 30°.

Des blocs Stépoc, cela se remplit de béton et il faut des armatures (barres à béton) entre les blocs et cela ne se remplit pas en une fois.
Avec cette épaissseur de 25 cm, c'est un bunker que vous allez construire.

Cliquez pour agrandir...

Il faut tout lire


Je suis en train de construire un abri de jardin en bloc stepoc 24 cm qui fait office de mur de soutènement à l'arrière et sur les côtés.



norobis

• 19 Décembre 2023

• #4

Il y a probablement moyen de s'inspirer des cotes utilisées dans les fermes pré-montées (= charpente fermette)
Par exemple https://kit-charpente.com/accueil/8-kit-charpente-2-pans.html



boters

• 19 Décembre 2023

• #5

ce site m'a beaucoup aidé pour la toiture de mon abri de jardin.

plus facile a regarder sur un pc.

il y a les calculs d'entraxe, de section etc...

charpente-total-bricoleurs (wifeo.com)



G

Gui la bricole

• 19 Décembre 2023

• #6

Merci pour vos réponses.

Je vais consulter les sites proposés.

Bonne soirée !



Doludo

• 19 Décembre 2023

• #7

Bonsoir,

Si je comprends bien, vous souhaitez utiliser des fermes mais pourquoi ?
Ne serait-il pas plus facile de monter vos pignons en pointes et d'y placer une panne faîtière ?
Celle-ci porterait alors de pignon à pignon et supporterait les chevrons.

Je me doute que couper des blocs Stepoc en pente n'est pas le plus facile mais ça me semble réalisable.
Suivant votre réponse, je peux aider au dimensionnement.



intègre

• 20 Décembre 2023

• #8

couper des blocs Stepoc en pente
Le béton va couler hors des stépocs coupés en pente, ou alors il faut les terminer avec un mortier moins liquide.



ender

• 20 Décembre 2023

• #9

intègre a dit:

couper des blocs Stepoc en pente
Le béton va couler hors des stépocs coupés en pente, ou alors il faut les terminer avec un mortier moins liquide.

Cliquez pour agrandir...

Je fait souvent des bétons pour resserrer des pointes à 40°, ça se met en place assez facilement, le béton ne coule pas plus que ça.
En effet pas trop liquide mais un béton liquide est un mauvais béton.



intègre

• 20 Décembre 2023

• #10

J'ai rarement vu des pointes faites en stépoc. Cela n'a pas beaucoup de sens.
Et pour remplir les blocs coupés, on utilise plutôt du mortier que du béton, c'est plus simple à maintenir en place.
