Toiture pour studio de jardin ossature bois

D

Durandal09

  • #1
Bonsoir !

J’avance sur mon abri/atelier/bureau de jardin et j’ai quelques questions concernant la toiture à choisir.

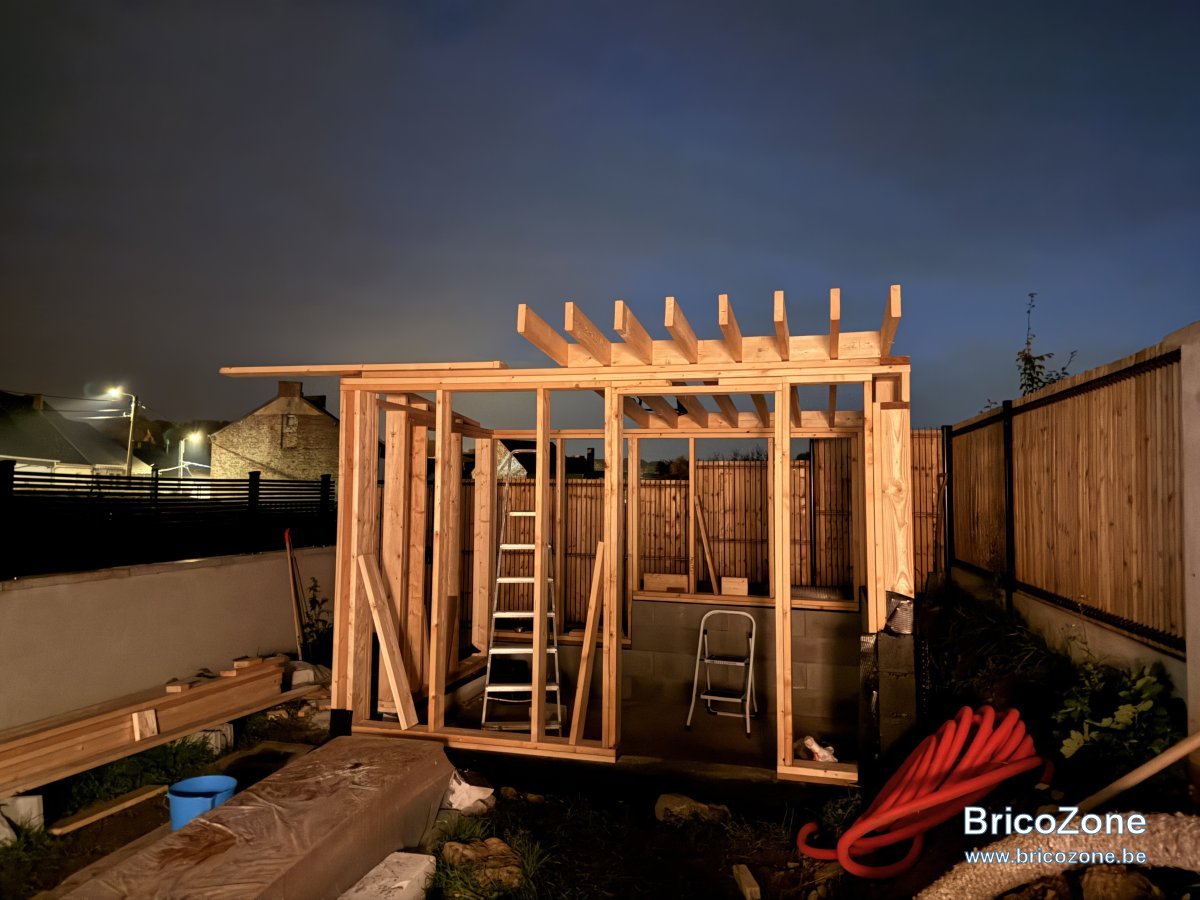

Il fait 2m40 sur 3m20 en ossature bois 38/140 en Douglas C24.
Les montants verticaux seront doublés pour un entraxe de 60cm (donc 2x38/140 assemblées par tirefonds M8)
J’utilise la même section pour la charpente simple pente de 5 degrés avec débordement du toit sur l’avant de 60cm.
Avec un entraxe de 25cm, donc « vide » entre poutres de 21.2cm, que puis-je utiliser comme toiture?
Je m’orientais vers du bacacier en conception toiture froide (OSB12mm, pare-vapeur, isolant laine de bois de 14cm entre les poutrelles, lattage et contre-lattage donnant une lame d’air de 44mm puis bacacier) mais je crains que la lame d’air sous la tôle ne crée un effet façon tambour lors de pluie battante (pas idéal pour les visioconférences en télétravail ^^’)

Est-ce qu’une toiture en EPDM sur OSB de 12mm (que j’ai déjà, prévu pour l’habillage intérieur des murs) suffirait à atténuer le bruit d’une grosse pluie?

Est-ce que ma charpente telle que décrite ci-dessus suffirait à soutenir une toiture « végétale » ?

Merci pour votre aide !


Dernière édition:
  • #2
Bonjour @Durandal09

Ta toiture est bien suffisante pour pouvoir reprendre la charge de la toiture en bac acier. D'après mon calcul tu es à un taux de travail de 14% en flexion. Au niveau déformation, j'atteins 24%. Tu es donc loin de la limite.

Si tu veux atténuer le bruit il te faudra un bac acier avec isolation intégrée. Mais alors elle ne sert à rien au niveau thermique vu qu'elle serait sur lattage.
L'EPDM sur OSB sera moins bruyante mais tu percevras clairement la pluie.
Une toiture végétalisée (100kg/m² en situation saturée en eau) est nettement mieux et tu peux te le permettre au niveau stabilité (23% au niveau flexion et 49% au niveau déformation).
Autre solution : un lestage en gravier de 4-5cm.

Bien à toi.

  • #3
Merci @Doludo pour les calculs,

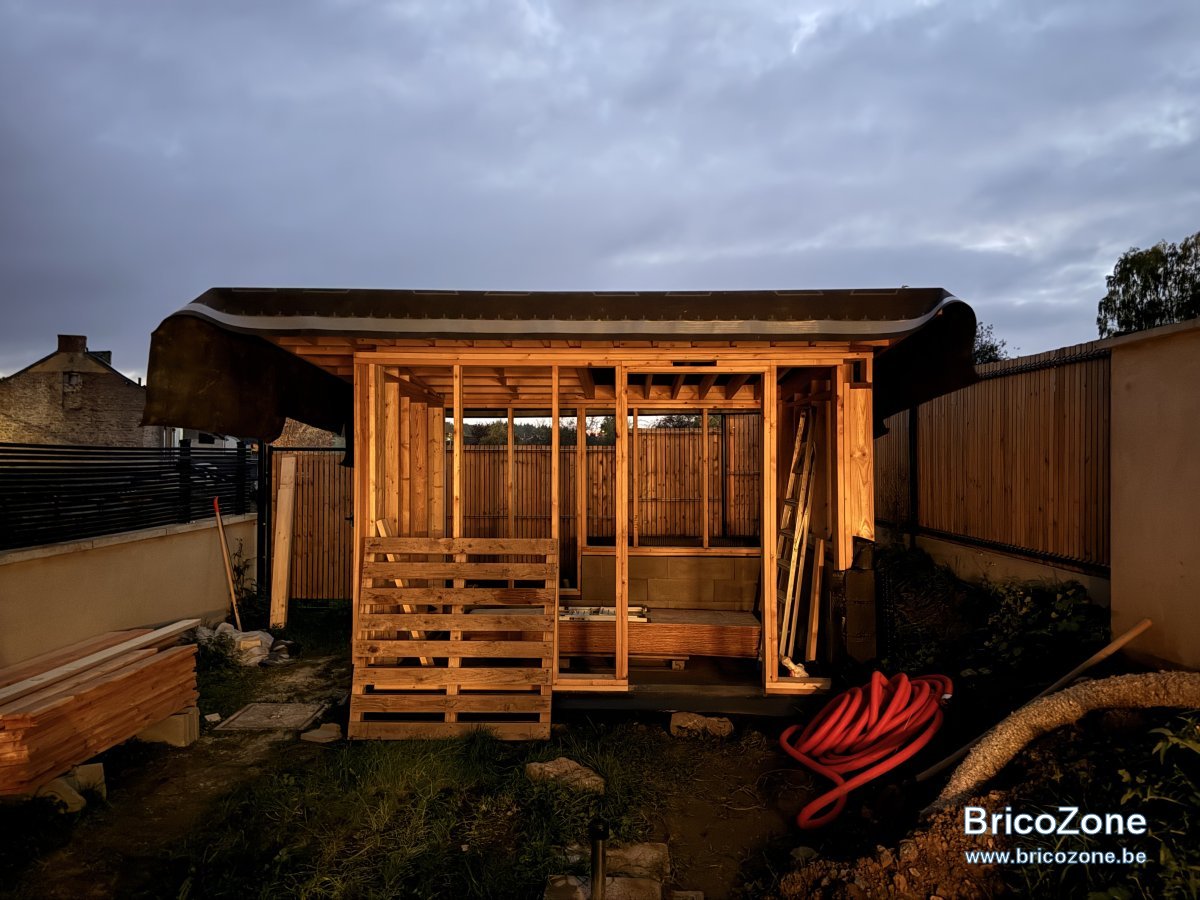

Malheureusement vu les pluies prochaines annoncées j’ai déjà commandé la toiture en profilé métallique.
Si vraiment le bruit est insupportable j’envisagerai de démonter pour remplacer par une toiture OSB + EPDM avec une toiture végétale fine.

Pour le sur dimensionnement de l’ossature, je voulais avoir la possibilité à l’avenir d’y poser 2/3 panneaux photovoltaïques, qui peut le plus peut le moins :D’

Par contre je m’interroge sur le Parepluie de sous-toiture, est-ce que n’importe quel modèle HPV conviendrait sur une faible-pente de 5 degrés avec collage des lés sur 20cm plutôt que 10cm?

  • #4
Pour moi, le mieux est d'utiliser un écran de sous-toiture de ce type : https://be-fr.proclima.com/produits/etancheite-exterieur/solitex-um-connect
Cela permet d'avoir une ventilation sous la tôle métallique en atténuant le bruit. Par contre il faut mettre un voligeage pour pouvoir fixer les tôles.

Sinon en utilisant des lattes et contrelattes, un bon pare-pluie fait le taf. Prendre avec bandes autocollantes intégrées pour une bonne adhésion des lés de sous-toiture entre elles.

  • #5
Merci pour tes conseils,

J’ai mis du Delta Vitaxx avec bandes autocollantes mais j’ai préféré faire un recouvrement des lés de 20cm plutôt que les 10cm, agrafé tous les 25cm en haut au milieu et en bas de chaque bandes de sous-toiture :)

Je vais faire lattage et contre-lattage par dessus ensuite mais j’ai plus le courage ce soir et il fait trop sombre de toute façon ^^


  • #9

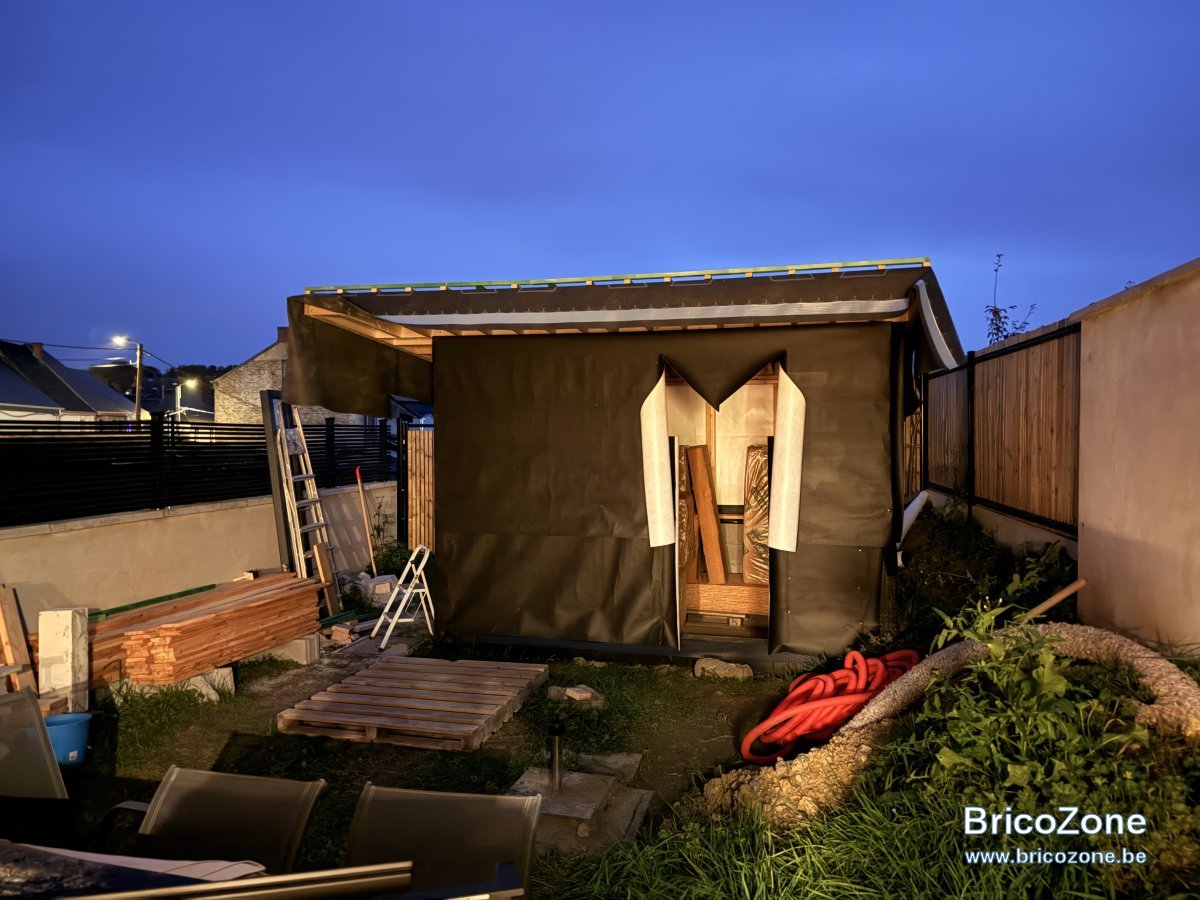

L’abri avance pas mal je suis content d’avoir pu finir de poser le Parepluie avant la drache qu’ils annoncent toute la semaine

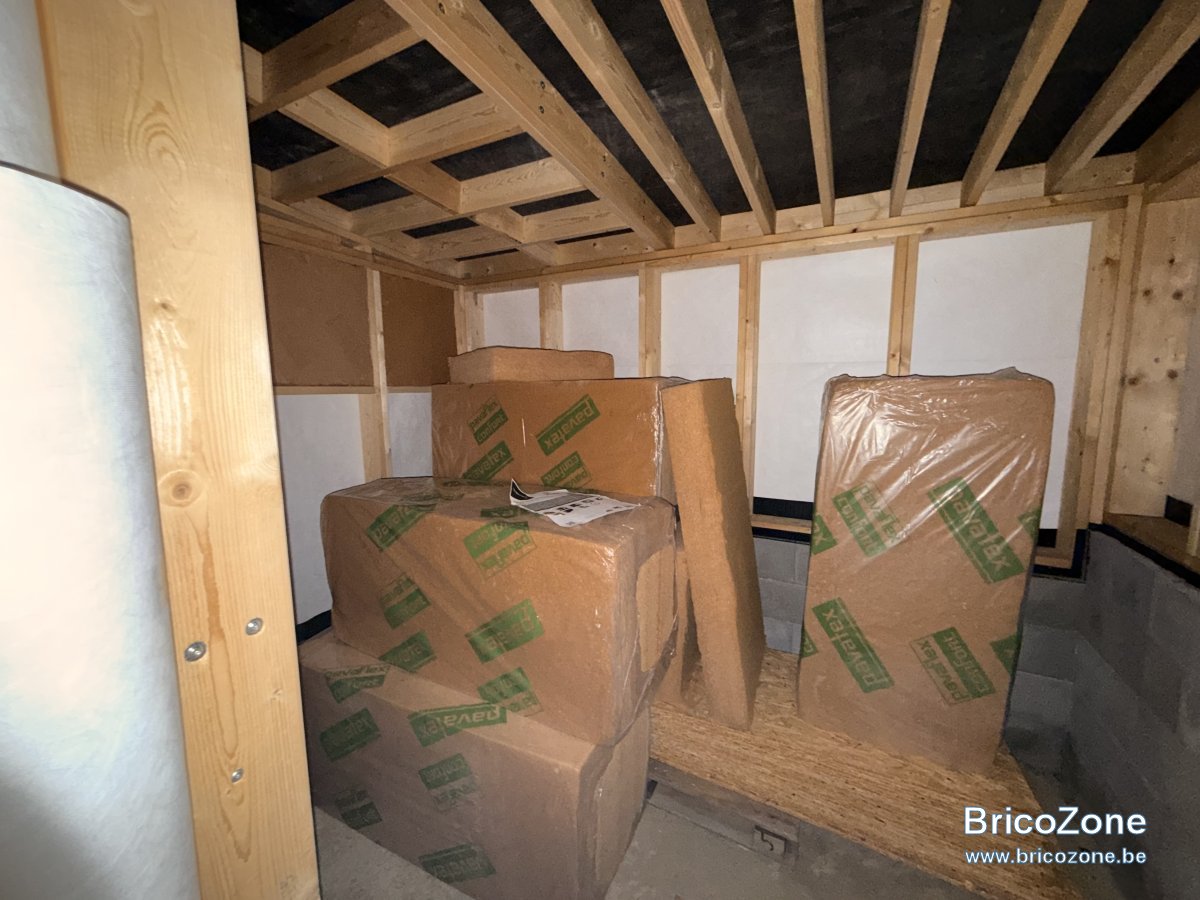

Je vais commencer à poser l’isolation, de la fibre de bois en 14cm, est-ce que le pare-vapeur est obligatoire ou je peux directement visser mon OSB par dessous au plafond?




  • #10
Pourquoi un OSB sous les solives ??
Il servira de parement ou il y aura une finition plaque de plâtre ou autre ?

  • #11
A.L. a dit:
Pourquoi un OSB sous les solives ??
Il servira de parement ou il y aura une finition plaque de plâtre ou autre ?
Cliquez pour agrandir...

De finition sous les solives.
Par contre pour les murs l’OSB servira de contreventement, lattage/vide technique pour passer quelques gaines et encastrer les prises/l’interrupteur puis panneaux en pin contreplaqué pour la finition.

  • #12
Je mettrais malgré tout un frein-vapeur sous l'OSB, même si celui-ci est souvent assimilé à un pare-vapeur.
Donc, OSB de finition, lattage (vide technique), frein-vapeur; isolation laine de bois dans l'épaisseur du toit.
Comme l'OSB du plafond n'aura pas de fonction structurelle, tu pourrais placer du plus fin (9 mm) moins lourd, moins cher.
Joli espace de bureau soit dit en passant.
Par contre, je crains qu'en cas de forte pluie il ne soit un peu inconfortable vu la couverture en tôle.
Ma cabane de jardin a une couverture bacacier non-isolée et on y entend bien le bruit de la pluie.
Mais, ma chambre a une toiture plate isolée par 30 cm de cellulose en moyenne avec couverture EPDM sur multiplex et on y entend aussi la pluie. :D

Dernière édition:
  • #13
Durandal09 a dit:
pare-vapeur est obligatoire ou je peux directement visser mon OSB par dessous au plafond?
Cliquez pour agrandir...

L,osb est déjà un pare vapeur.
Si les joints sont bien impermeables. Languetés, collés...

Dernière édition:
  • #14
J’ai un peu potassé buildwise à ce sujet, l’OSB en parevapeur dépend fortement de sa qualité, joints imperméables ou non.
Par contre je suis un peu perdu, la fibre de bois est réputée avoir l’avantage de mieux gérer l’hygrométrie que des isolants synthétiques mais cet avantage est annulé avec un parevapeur à valeur sd élevée (>20m)? Or d’un autre côté buildwise conseille un parevapeur à valeur sd élevée pour éviter un point de rosée dans l’isolant… mais indique aussi que pour que l’isolant biosourcé puisse jouer son rôle de gestion hygrométrique il faut un parevapeur de faible valeur sd (0.5m)

L’abri de jardin servira principalement d’atelier et plus tard si la famille s’agrandit, de bureau de télétravail avec un chauffage céramique l’hiver pour quelques heures afin de remonter la température.
L’isolant est surtout là pour éviter que les outils à batterie souffrent du froid et plus tard permettre un minimum de confort lors du télétravail occasionnel ou d’usage d’atelier lors des froides soirées.

J’ai prévu de ventiler avec un ventilateur hygrovariable en point haut (qu’on retrouve dans les salles de bains) et prise d’air en point bas au coin opposé de l’abri.

Si vous pouviez éclairer ma lanterne?

  • #15
Perso je collerait correctement les languettes et je m'en servirait de pare vapeur. Mais je n'ai pas de connaissance technique pour démontrer que c'est une bonne solution.

  • #16
Pour les murs je vais faire comme cela, OSB 12mm avec raccord étanche aux joints comme il sert de contreventement pour mon ossature, puis lattage de vide technique pour mes câbles électriques et la profondeur d’un brochet de prise/d’interrupteur puis par dessus le contreplaqué 3 plis de finition.

En toiture sous les solives je vais mettre un parevapeur souple puis lattage avec vide technique pour passer mes câbles d’éclairage et OSB 12mm de finition.

Au droit des fixations, est-ce que je dois prévoir quelque chose de spécifique pour étanchéifier la pénétration des vis à travers les lattes, le parevapeur et les solives?

Ça vous semble correct comme exécution?

  • #17
Durandal09 a dit:
l’OSB en parevapeur dépend fortement de sa qualité, joints imperméables ou non.
Cliquez pour agrandir...

Je n'utilise que du classe 3, normalement c'est celui qu'on trouve dans les entrepôts.
Et pour ce type de travail , langueté avec un cordon de silicone dans la partie femelle
L'imperméabilité des joints est primordiale quel que soit le pare vapeur.

  • #18
Encore une chose : il est préférable de poser l'OSB de contreventement à l'horizontale et de coller les joints.
Ainsi, chaque panneau est fixé sur au moins trois montants ce qui assure une meilleure rigidité de la paroi.

Dernière édition:
  • #19
chuferlu a dit:
Je n'utilise que du classe 3, normalement c'est celui qu'on trouve dans les entrepôts.
Et pour ce type de travail , langueté avec un cordon de silicone dans la partie femelle
L'imperméabilité des joints est primordiale quel que soit le pare vapeur.
Cliquez pour agrandir...

Merci chuferlu, il s'agit bien d'OSB classe 3. Et pas mal l'astuce du cordon silicone dans la partie femelle, ça évite la finition au tape qui est moins esthétique :-)

A.L. a dit:
Encore une chose : il est préférable de poser l'OSB de contreventement à l'horizontale. Ainsi, chaque panneau est fixé sur au moins trois montants.
Cliquez pour agrandir...

Ayant consulté une étude du CSTC/Buildwise, je prévois effectivement bien d'assembler mes panneaux OSB3 de contreventement à joints "collés" (je pensais utiliser une colle à bois initialement mais une alternative pour l'étanchéité par silicone plutôt que par tape proposée par chuferlu m'oriente vers l'usage d'un mastic type TEC7 ou XTACK qui présente l'avantage d'un rôle 2 en 1) mais verticalement et pas horizontalement.

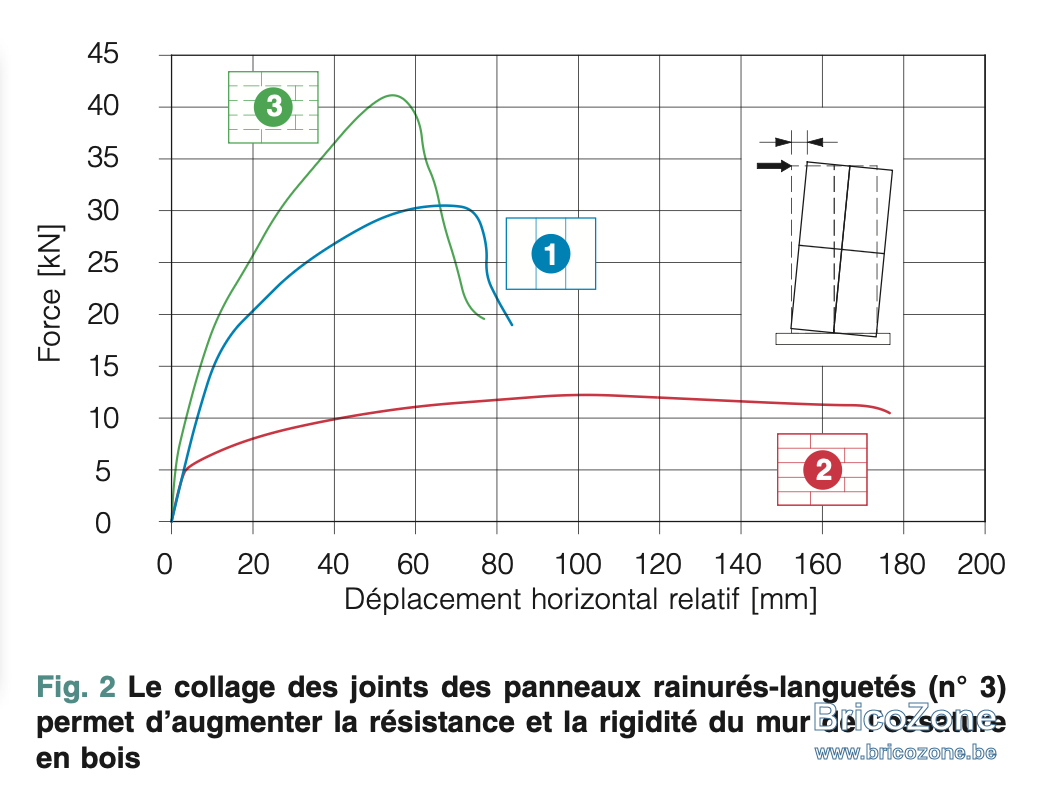

L'étude du CSTC pour le contreventement indique qu'en pose en joints non collés, la pose horizontale est la moins résistante au déplacement horizontal sous contrainte et de loin apparemment?
Source: https://www.buildwise.be/fr/publications/articles-buildwise/2011-03.02/

Capture d’écran 2025-10-20 à 16.00.12.png

  • #20
Durandal09 a dit:
vers l'usage d'un mastic type TEC7 ou XTAC
Cliquez pour agrandir...
En fait il y'a longtemp que je n'utilise plus de véritable silicone en menuiserie, mais un autre polímere de silicium, le MS , Quiasa turbo.
Aussi fort que les cités, jointif, moitieprix, facile à nettoyer (a l'eau dans la demie heure).
Il faut aller vite.
Pose a blanc, cordon, placer.
un quart d'heure après, impossible de décoller.
ne pas en mettre trop, c'est epais, et ca bourre au lieu de brotcher comme un silicone plus fluide.

En plots ça peut même servir de bande resiliente.

Dernière édition:
