Toiture plate abri de jardin

Salut a tous,

Je vais demarrer incessement sous peu la toiture plate de l'abri de jardin. Ce dernier fait 3m x 4,60m interieur. Il faut compter 27cm d'epaisseur de mur en bleu (bloc + vide+brique)
Sur le devant (en bas sur le schema) j'aimerais un debor de toiture de 55/60cm. Sur les 3 autres cotes j'aimerais 15cm de debord).
Donc pour la structure j'ai une distance entre appui de 3m. Il me reste 12 madriers 63x175 de 4m de long que j'aimerais forcement reutiliser.

Question 1: est ce que cette section avec entre axe de 45cm est suffisante ? @fradeco peut etre ?

Question 2: Avecledebord avant et arriere il me faudrait des longueurs de 4,25/4,30 en fait. Je pensais donc faire des petits rajouts/extensions de 50/60cm visses sur la longueur principale pour le debord arriere (orange). Est ce que c'est ok ?

Question 3: Pour les cotes c'est suffisant tel que dessine avec la longueur principale a fleur du mur interieur ou faut il "rentrer" plus et avoir l'extension (orange) plus grande ?

J'ai fait un calcul grossier sur houtbois mais j'aimerais une confirmation. Ainsi qu'un avis pratique pour la realistion des debords

Merci a vous

Le logiciel de calcul d'Infobois pourra déjà vous donner une piste : https://www.houtinfobois.be/informa...de-calcul/dimensionnement-de-toitures-plates/
J'y ai introduit vos données, cela devrait "aller", mais pour des 63x175, il faudra prévoir un entraxe de 38.5 cm maxi.
Edit, J'avais pas lu que vous aviez déjà utilisé ce logiciel.

Re-bonjour,

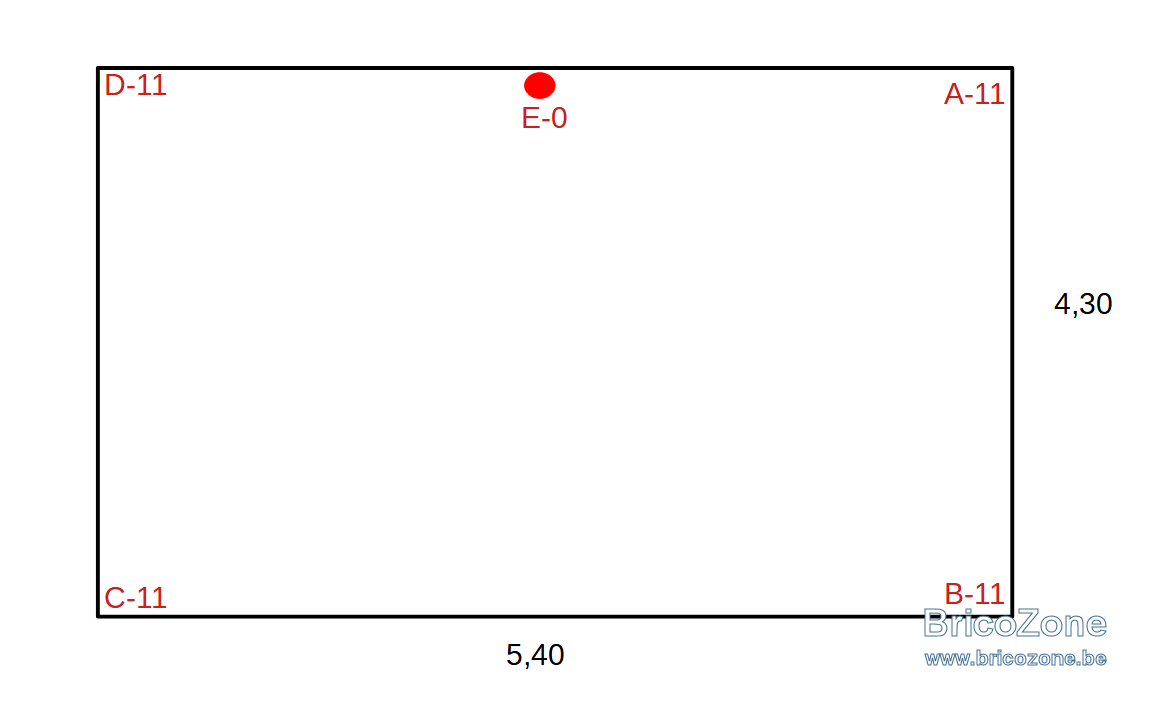

Bon pour finir je pars sur des 63x175 tous les 40cm. Je vais attaquer le placement demain. Je voulais confirmer le concept pour les pentes.J'ai lu plusieurs sujets mais ce n'est pas exactement ce que je cherche. Donc je pose la question: j'essaye de me faciliter la vie et doncj'essaye d'eviter les pentes dans tous les sens (au debut je voulais l'evac au point A, mias si je mets au milieu j'ai l'impression que ca simplifie fortement les choses)

Je vise 2cm/m entre les points les plus eloignes (B & C vers E).

C'est correct ainsi ou je dois "abaisser" un peu les points A et D a 6 au lieu de 11 ?

Merci a vous

une petite relance au cas ou quelqu'un passe par la ce soir vu que je me lance demain

@fxi bonjour,

Je viens de regarder votre proposition de structure de toiture, d'une portée de 3.00 m avec des résineux de classe C 18 (Plus basse tu meure ) une charge de 180,5 kg/m² dont 130 kg/m² de charges occasionnelles temporaires (neige, vent ou un homme + matériel) des solives de 63 x 175 mm tous les 40 cm d'axe en axe, c'est OK. Pour les débords c'est bon aussi pour moi.
Pour la charge permanente je me suis basé sur deux couches de bitume de 4 mm, une isolation de 150 mm des plaques d'OSB 3 de 18 mm + poids propre des solives.
