Bonjour tout le monde.
Alors voilà, on a décidé de refaire la vielle toiture en tole ondulé de l'atelier (pas le meilleurs moment niveau prix du bois, mais bon...)
Celui-ci est simple. Mais il me donne du fil a retordre au niveau du calcul des section en essayant de faire au moins chère niveau bois.
L'atelier fait 800 x 400 cm. Je compte mettre un panneau OSB3 18mm par dessus, et un simple roofing comme étanchéité sans isolation. Les Poutre seront ancrée dans un mur de 40 en briques rouge/noir
donc d'après mes recherche:
Poids osb3 (18mm) 12kg/m2
Poids roofing 4 kg/m2
+ pois de la neige a 0.46 kN/m² (selon le mon altitude de 160m et le site que je link juste après)
J'ai donc trouvé ce site: https://www.houtinfobois.be/informa...de-calcul/dimensionnement-de-toitures-plates/
Et selon ma config, il me propose d'utilisé 15 poutre de 7,5 x 20 cm avec un entre axe de 57.1 cm
Le soucis étant le prix du bois a l'heure actuel. On cherche donc a réduire la section/nombre de poutre. (mais je devrais je crois tenir un entre-axe de max 50 avec de l'osb3 et donc, repartir une 20 ène de poutre... a grand minimum 50€ la poutre :/)
Maintenant, viens le smilblick...

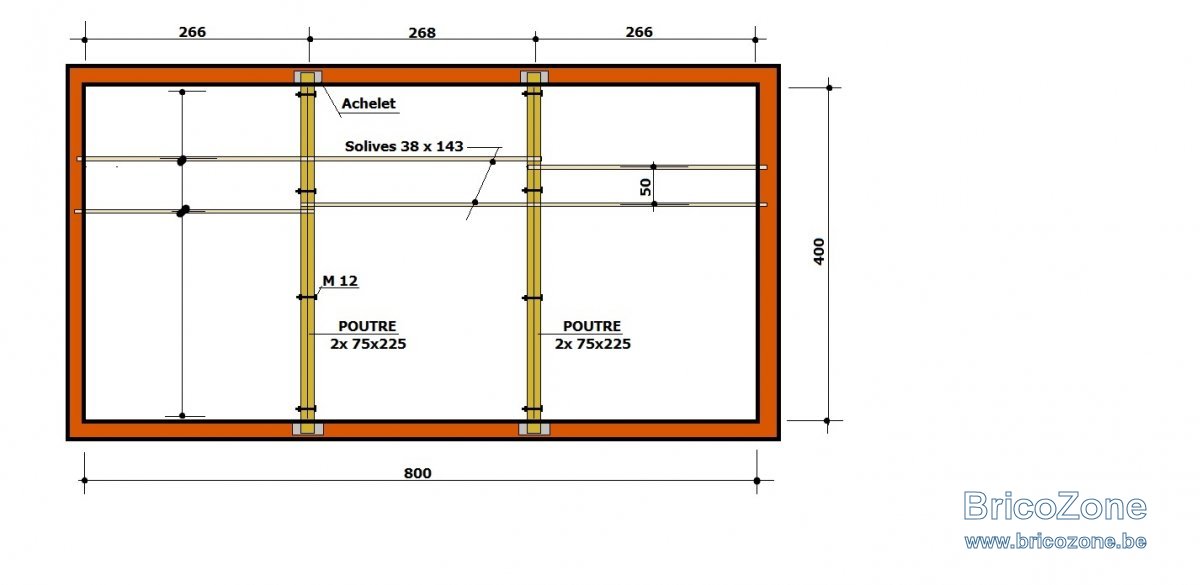

Ils nous reste 4 poutre de 6M en 7,5 x 22,5. On aimerais donc les utilisée pour la toiture, ce qui pourrait peut être aider a réduire la section des autre poutre ?
Solution 1:
On place les 4 poutre à entre axe régulier parallèlement au mur de 4M. on ce retrouve donc avec 1m80 d'entre axe et pas de poutre sur les mur.
On repartirais perpendiculairement a ces poutres (ancrée au mur donc) et on passerait sur ces poutres.
Mais, j'arrive pas a savoir sur quel type de chevron/poutre utilisé
Solution 2
J'utilise 2 poutre 7,5 x 22,5 bout a bout parallel au 8m avec un pilier au centre (4 m donc) ce qui couperais mes 4m de portée en 2, à savoir 2m et normalement, je devrais pouvoir réduire un minimum la section des poutres au dessus ?
Mais ca m'oblige a avoir un pilier en plein milieu de l'atelier et a n'utilisé que 2 des 4 poutres dispo...
Vous envisageriez quelle solution ? ou bien même si vous avez une meilleur idée pour réutilisé ces 4 poutres qu'il nous reste et limité un peu le budget ?
Merci a vous
