Est-ce solide d'utiliser un support U comme point d'ancrage pour une poutre porteuse ?

Bonjour,

un professionnel de la rénovation a fait un trou d'environ 3m de long et 1,2 m de large dans un plafond pour y placer un escalier.

Pour que les poutres qui soutiennent le plancher de l'étage juste au-dessus continue de soutenir l'étage (poutre, plancher, meubles), il a placé une plus grosse poutre en dessous des 8 poutres qui soutiennent le plancher. La grosse poutre est parallèle à la longueur du trou et les 8 poutres qui soutiennent le plancher sont donc perpendiculaires à la grosse poutre.

La grosse poutre qui finalement soutient près de 80% de plancher est ancré dans le mur d'un côté et supporté par un support métallique en U qui est accroché à des planches en bois servant de garniture !

Question: cela est-il solide ? Le support en U ne risque-t-il pas un jour de céder ou de se décrocher générant automatiquement l'écroulement du plancher et des blessures graves aux personnes sous le plancher ?

Photo du trou où on peut voir les points d'ancrage des poutres sciées qui soutenaient le plancher.
La photo suivante montre ce qui a en face du mur visible sur la première photo


La photo suivante montre les 2 points d'ancrage de la grosse poutre.

La dernière photo montre de plus près le support en forme de U.


Merci pour toute aide ou réflexion sur le sujet.

Bonsoir, Ce qui me choque aussi personnellement c'est ce fameux ancrage.
Logiquement, il devait y avoir un linteau pour la fenêtre à cet endroit non?

schlebe a dit:

Question: cela est-il solide

Cliquez pour agrandir...

Réponse non.

Déjà je n'aime pas du tout ces sabots pour des solives, alors pour une porteuse, tout mettre sur 5 ou 6 vis dans une planche.
La réponse coule de source .
Mais je ne suis pas objectif, je n'ai confiance qu'au scellement ou à l'encastrement.
Les sabots sont apparus il y'a une quarantaine d'années, au départ pour des monteurs de cloisons, faux plafonds dans les bureaux etc...
Aucun menuisier, charpentier n'aurait utilisé cela pour une structure, on construisait encore pour que ça dure longtemps
Maintenant , les deux priorités sont aller vite et que ça tienne 10 ans (garantie décennale), a moins que la faillite soit prévue avant.

Mon avis :
La charge est répartie de moitié sur le support métallique vu que encastrée dans le mur de l'autre coté.
Tout dépend du nombre et type de visseries placées, de leur dimensions / longueurs, et de la nature de la face de fixation. (mur)
Une planche en bois servant de déco dites-vous, mais elle est traversée par les vis de fixation et donc dans un mur ?
Une vis de 6 mm en très bon acier peut supporter plus de 1000 kg au cisaillement (sens principal de force ici dans le cas de votre U).
Tout le poids du sol de la pièce (pas gigantesque) n'est pas non plus repris uniquement sur cette poutre.

@fgalette
Je pense qu'il y a une autre poutre parallèle à la poutre photographiée de telle sorte que le point d'ancrage incriminé ne supporte qu'un quart de la charge.

schlebe a dit:

@fgalette
Je pense qu'il y a une autre poutre parallèle à la poutre photographiée de telle sorte que le point d'ancrage incriminé ne supporte qu'un quart de la charge.

Cliquez pour agrandir...

Encore mieux alors.
Voir si c'est un mur derrière la planche de décor.

Non, derrière la planche de décor il y a une autre poutre perpendiculaire à l'autre; donc parallèles aux 8 poutres du plancher.

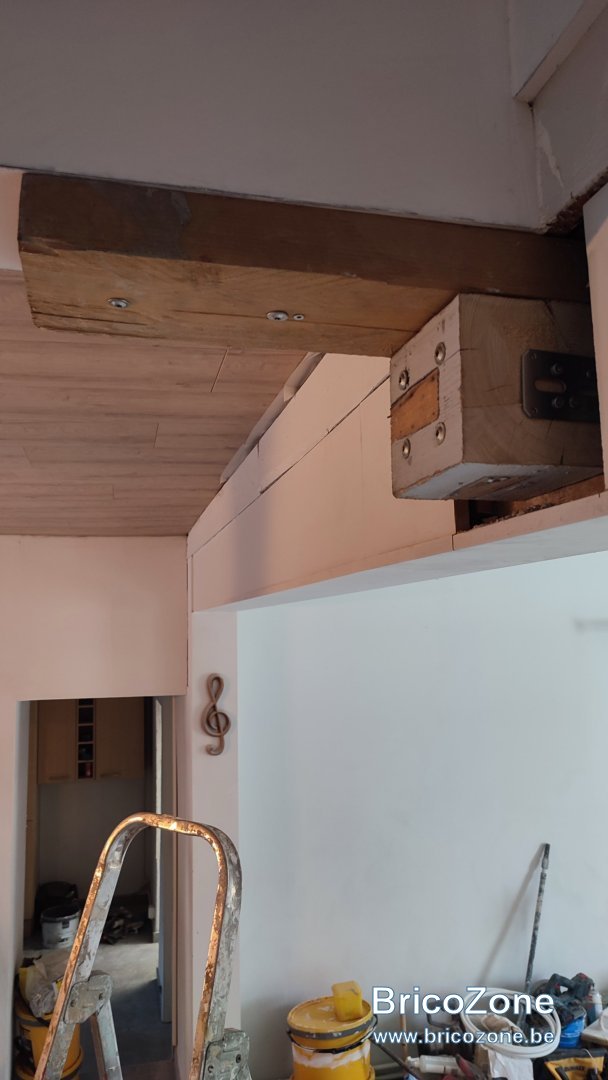

Comme la poutre posée initialement était trop courte il a bricolé un montage (voir photo) pour l'ancrer à cette poutre.

Il a vissé un bloc de bois de forme cubique directement sur la poutre de support existante. Ensuite il a vissé à plat un bout de poutre (environ 80 cm) sur la poutre à ancrer pour l'agrandir qu'il a ensuite posé sur le bloc cubique.

Comme ne j'étais pas d'accord car il reportait toute la charge du point d'ancrage (1/4 du poids du plancher) sur cette poutre pas plus grosse qui supportait la paroi de séparation des chambres à l'étage, j'ai demandé à ce qu'il place un poteau pour supporter la poutre sur laquelle l'autre est ancrée.

La solution finale est la photo avec une poteau juste en-dessous pour supporter la poutre qui supporte tout.
