Transfo pour caméra 12V

Dans le forum Electricité générale - par kiffpit le 21 Juillet 2021

  1. kiffpit

    kiffpit 38 ans, Namur

    Bonjour,

    Je vais tirer une ligne + coffret étanche + transfo 220-12 V afin d'alimenter une caméra de surveillance,

    Quel type de transfo. modulaire prendre ?
    Ceux pour sonnerie ne sont pas prévus pour ça je pense ?

    en attendant vos avis et commentaires ,

    La bonne journée, :cool:

    kiffpit , 21 Juillet 2021
    #1
  2. Cory

    Cory Bruxelles

    Bonjour,
    En plus de la tension il faudrait savoir si continu ou alternatif et combien d'ampères.

    Cory , 21 Juillet 2021
    #2
  3. kiffpit

    kiffpit 38 ans, Namur

    Sortie du transfo (prise) en continu 12 V à 1.0 A

    kiffpit , 21 Juillet 2021
    #3
  4. Cory

    Cory Bruxelles

    Ce n'est donc pas un transfo qu'il vous faut mais une alimentation.

    Cory , 21 Juillet 2021
    #4
  5. kiffpit

    kiffpit 38 ans, Namur

    Oui bien vrai,

    Alors comment modifier l'alimentation de la caméra (prise fournie), pour ne pas avoir une prise en extérieur?
    Donc un coffret avec une alimentation...?

    Et me dite pas un nichoir, ou une chapelle sur le mur...:joy:

    kiffpit , 21 Juillet 2021
    #5
  6. Cory

    Cory Bruxelles

    Avec une photo du matériel que vous avez ce serait plus facile pour vous aider.

    Cory , 21 Juillet 2021
    #6
  7. kiffpit

    kiffpit 38 ans, Namur

    Merci Cory,

    Ce ne sera pas pour ce soir alors.

    L'alimentation de la caméra (de fabrication chinoise) se fait via une petite alimentation type GSM/smarphone/....
    que l'on branche à une simple prise.

    Pas envie de percer ma façade pour passe ce petite câble et avoir une prise occupée pour ce,
    j'ai donc penser couper le câble et directement le brancher sur une alimentation sur rail, dans un coffret étanche en façade.

    Et cherche donc le genre de transfo sur rail din. (alimentation comme vous dite ) pour passer de 220 CA. à 12 CC...

    Bien à vous,

    kiffpit , 21 Juillet 2021
    #7
  8. Cory

    Cory Bruxelles

    Placer l’alimentation d'origine dans une boite ?

    Cory , 21 Juillet 2021
    #8
    Edmaison aime ça.
  9. kiffpit

    kiffpit 38 ans, Namur

    Une coffret étanche avec une prise sur rail DIN?

    kiffpit , 21 Juillet 2021
    #9
    Cory aime ça.
  10. kiffpit

    kiffpit 38 ans, Namur

    kiffpit , 21 Juillet 2021
    #10
  11. Cory

    Cory Bruxelles

    Il s'agit d'un transfo, pas d'une alimentation.

    Cory , 21 Juillet 2021
    #11
  12. hql161

    hql161 44 ans, Luxembourg

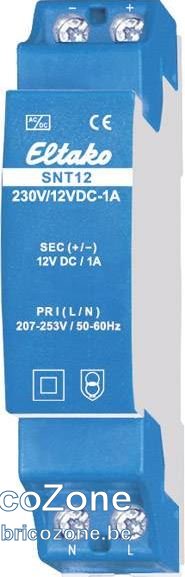

    hello, ceci : SNT12-12VDC-1A

    hql161 , 21 Juillet 2021
    #12
    Cory aime ça.
  13. kiffpit

    kiffpit 38 ans, Namur

    Merci HLQ161,

    Attendons l'avis de cory qui aime me faire tourner en bourrique en tournant autour du pot:joy::joy::joy:

    Et donc ceci est bien un transfo/alim. 220 V AC-12 V DC sur rail din .

    Dernière édition: 21 Juillet 2021
    kiffpit , 21 Juillet 2021
    #13
    hql161 aime ça.
  14. Cory

    Cory Bruxelles

    Hé non, c'est mal comprendre.
    Comment vous aider sans avoir toutes les indications ?
    De plus vous avez l'alimentation d'origine alors pourquoi vouloir bricoler et chercher des difficultés là où il n'y en a pas ?

    Cory , 21 Juillet 2021
    #14
    Edmaison aime ça.
  15. Edmaison

    Edmaison Bruxelles

    Je comprends pas trop : pour alimenter le coffret en façade, vous allez devoir tirer un câble, et donc percer quand même la façade :p.. ou alors j'ai raté un truc.

    Attention que la chute de tension est bien plus importante en 12Vdc, donc la caméra ne doit pas être beaucoup plus loin que le fil fournis.

    Ce que je comprends pas non plus, c'est de vouloir acheter une alim en plus alors qu'on en a déjà une ...

    Edmaison , 21 Juillet 2021
    #15
    Cory aime ça.
  16. supertoto

    supertoto 50 ans, Hainaut

    Attention au alimentation type GSM de ce genre de produit, bien souvent elles sont fabriquées a l'arrache et ne fonctionnent pas ou mal si on allonge le fil.

    Il faudra de toutes façons percer, quitte a mettre une boite, autant amener le 230 V et adapter l'alim dans cette boite.

    Je suppose que c'est une caméra wifi ?

    supertoto , 21 Juillet 2021
    #16
  17. kiffpit

    kiffpit 38 ans, Namur

    Bonjour et désolé du retard,

    Pour être plus précis,

    J'ai acheté une caméra wifi EZVIZ C8C (marque chinoise , faut voire ce que ça vaut),
    Elle est fournie avec une "alimentation" enfichable au cordon d'alimentation de la caméra, et branchable à une prise (comme un GSM quoi ).

    Pour l'alimenter, je sais tirer d'une prise extérieur un câble qui se rendrait dans un petit coffret modulaire installé en hauteur sur le pignon , à 20 CM de la caméra. Ainsi pas besoin de percer.

    Il est évident que je vais pas mettre une prise étanche et simplement y brancher l'alimentation de la caméra, en la laissant à tout vent et pluie....ça va vite faire déclencher le différenciel :rolleyes:

    Je me suis donc dis, ben pourquoi pas un petit coffret modulaire avec une alim. modulaire.
    Ainsi je coupe le cordon de 1.5 m pour ne laisser que 30 Cm , et le raccorder à ce coffret.

    J'espère avoir été assé clair :p:p:p

    Par contre , une question qui me trotte dans la tête,
    Le coffret modulaire "étanche" étant plein sud ouest, avec l'ensoleillement , ne risque t'il pas que l'alimentation dans le coffret surchauffe ?

    Bien à vous,

    kiffpit , 23 Juillet 2021
    #17
  18. Edmaison

    Edmaison Bruxelles

    Et pourquoi pas mettre dans cette boîte étanche a proximité de la caméra;
    - une prise, avec l'alimentation fournis, sans rien couper.
    ??
    Prise alimentée depuis la prise extérieure en apparent

    Une photo de la dite alimentation ? (Mais la réponse est non ;))

    Edmaison , 23 Juillet 2021
    #18
    kiffpit aime ça.
  19. kiffpit

    kiffpit 38 ans, Namur

    La boite étanche serait un coffret modulaire, et je sais qu'il existe des prise modulaire, mais saurai-je encore fermer le coffret ?
    A voir, à tester....

    kiffpit , 23 Juillet 2021
    #19
  20. Edmaison

    Edmaison Bruxelles

    Le diable te diras de mettre des sucres sur les pins de la prise 220v de l'alim raccordées avec un rigide 3g2,5mm2 à la prise extérieure, sous tube, la terre présente dans la boîte, les "entrées et sorties" de câbles par le dessous d'une bête boîte étanche.

    Pour la taille de la boîte étanche, ça depend de la taille de l'alim+ prise, et de l'espace disponibles pour la poser cette boîte.

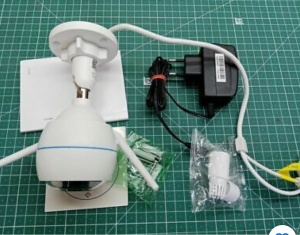

    Édit : Screenshot_20210724-000207.png
    Ça rentre facile dans ce genre de boite :

    Soit on met une prise mâle au bout de la nouvelle ligne, à raccorder dans la prise extérieure en cas de besoin

    Soit on raccorde "en prolongement" de la prise.
    (Et c'est "plus compliqué" de couper la caméra en cas de besoin ou d'inutilité)

    Dernière édition: 24 Juillet 2021
    Edmaison , 23 Juillet 2021
    #20
