Triphasé plaque induction et four

C

Cyril22

• 12 Mars 2021

• #1

Bonjour/Bonsoir à tous,

Je suis actuellement occupé de remplacer ma cuisine. Mon installation électrique est en 3x400V+N

A la base, il y avait une cuisinière tout en un (four + 4 plaques vitro). La cuisinière était branchée à une prise triphasé.

Je souhaite installer une nouvelle plaque à induction (AEG IKB64301XB) et un nouveau four (AEG BES33101ZM).

La plaque à induction possède 4 fils (1 neutre, 1 terre et 2 phases marron et noir), le four une simple prise ordinaire (neutre, terre et 1 phase).

Ma question est la suivante, puis-je sur mon boitier de raccordement triphasé brancher sur deux des phases ma plaque à induction et sur la phase non-utilisé mon four ? Si c'est possible, je dois donc mettre les fils de terre du four et de la plaque ensemble, de même pour les fils neutres ?

Boitier de raccordement: (https://www.solyd.be/fr/vynckier-boite-de-raccordement-6mm2-3phases-neutre-terre-600763.html)
Puissance max du four: 2750W
Puissance max des plaques: 7350W
Au niveau du tableau électrique, j'ai un disjoncteur tetrapolaire 20A

D'avance merci pour vos réponses,
Cyril



Dernière édition: 12 Mars 2021

Cory

• 12 Mars 2021

• #2

Ce que vous avez en triphasé il faut le raccorder en triphasé.
Avec 20Am vous avez largement assez, 13.856 Watts.
Pour le four vous raccordez une prise apparente entre une phase et le neutre et bien sûr la terre.



C

Cyril22

• 12 Mars 2021

• #3

Bonsoir Cory,

Merci pour votre réponse.

Le problème c'est que je n'ai pas d'autre prise à proximité pour raccorder uniquement le four. C'est pour ça que je voulais utiliser la phase non utilisée du boîtier de raccordement pour le four.

Cyril



Cory

• 12 Mars 2021

• #4

"Le problème c'est que je n'ai pas d'autre prise à proximité"
Bhein vous en placez une
En raccordant comme je vous ais dit.



Dernière édition: 12 Mars 2021

C

Cyril22

• 12 Mars 2021

• #5

@Cory, merci pour les infos, étant donné que la plaque à induction n'a que deux fils de phase, j'espérais pouvoir utiliser la borne de phase libre de la boîte de raccordement directement pour le four sans devoir remettre une nouvelle prise.

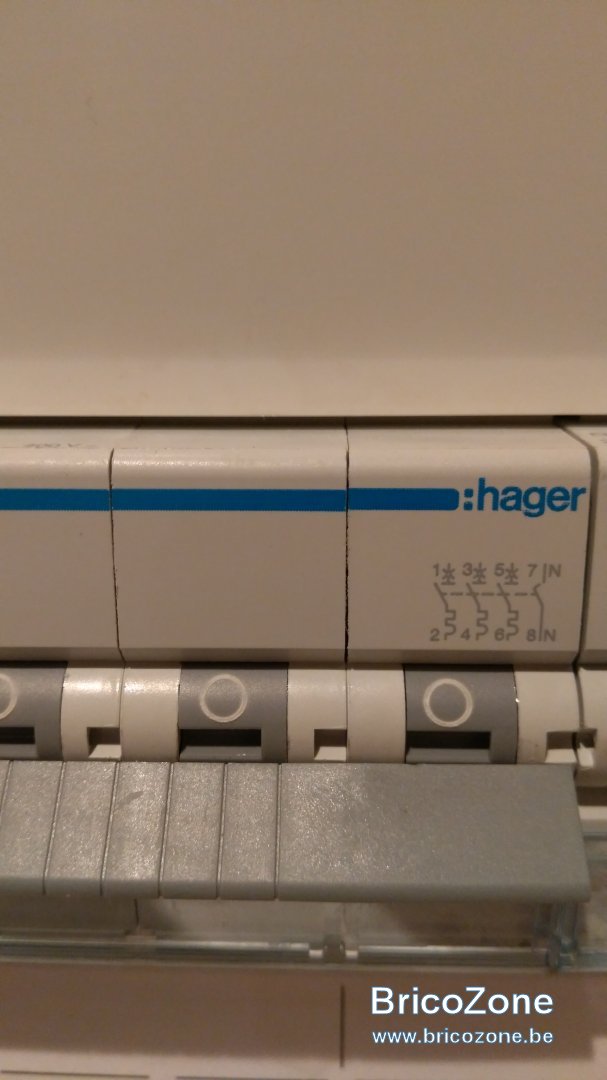

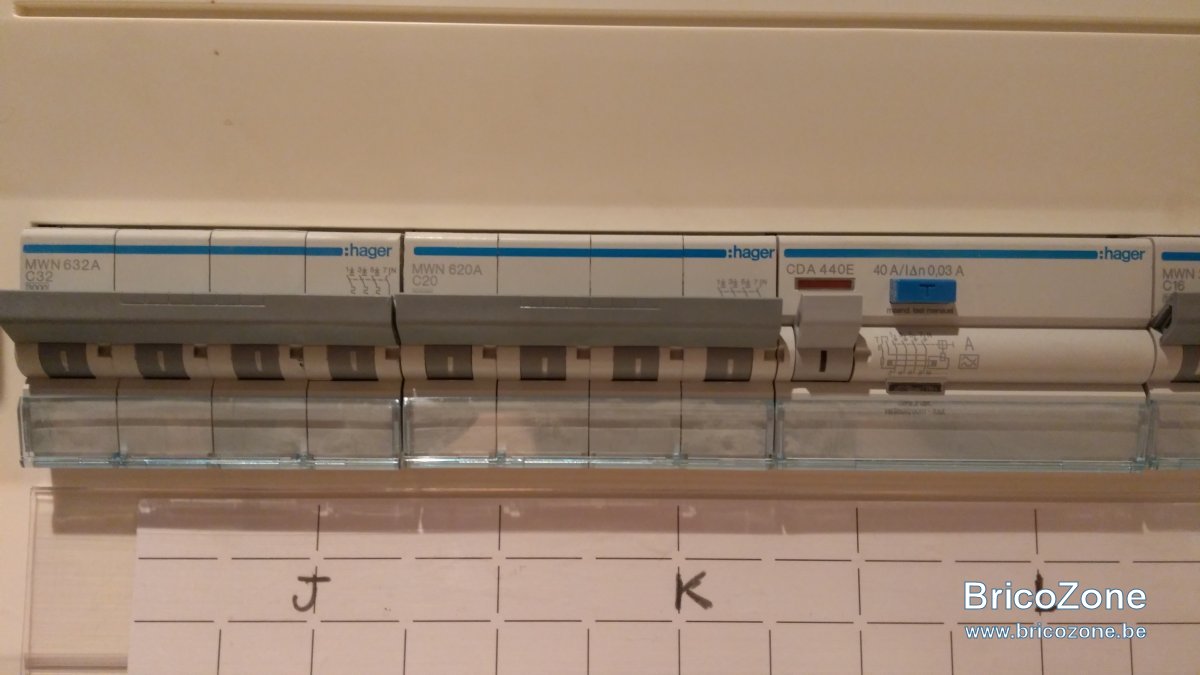

@supertoto, il s'agit d'un disjoncteur tetrapolaire 20A. Erreur dans mon poste initial.



BG1000

• 12 Mars 2021

• #6

Le neutre doit être protégé ce n'est pas le cas. Matériel acheté en France ?



C

Cyril22

• 12 Mars 2021

• #7

@BG1000, vous parlez du disjoncteur ? Acheté en Belgique et installé par un électricien belge. L'installation a été inspectée et a été jugée conforme.



Cory

• 12 Mars 2021

• #8

Une photo des schémas qui se trouve sur la taque serait utile avant de faire des bêtises.
Et je confirme B1000 le disjoncteur n'est pas conforme.



C

Cyril22

• 12 Mars 2021

• #9

Voici la photo des schémas.

Je ne comprends pas le problème avec le disjoncteur.



Cory

• 12 Mars 2021

• #10

D'accord comme vous proposez, donc le schéma 400V-2N.
Le neutre de vos disjoncteur n'est pas protégé.

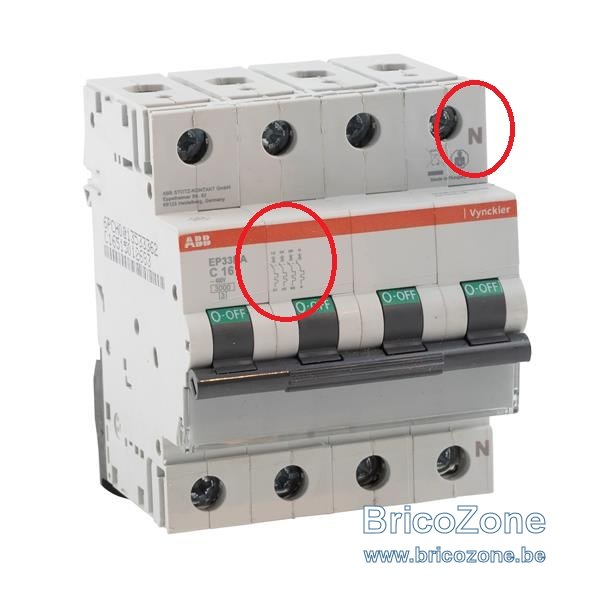

Voila ce qui doit figurer sur les disjoncteur tétrapolaires.



C

Cyril22

• 12 Mars 2021

• #11

@Cory un grand merci pour le temps que vous avez consacré à ma question.

Concernant le disjoncteur, je suis étonné. Nous avons bien reçu une certification conforme l'année passée lors du contrôle vincotte. J'appellerai mon électricien pour en savoir plus.



hql161

• 12 Mars 2021

• #12

hello,
extrait du rgie :
Dans les installations domestiques, chaque appareil ou machine (mobile) à poste fixe d’une puissance nominale supérieure ou égale à 2600 W est alimenté séparément par un circuit exclusivement dédié. Le lave-linge, le lave-vaisselle, le sèche-linge, la cuisinière électrique, la taque de cuisson électrique et le four électrique sont aussi alimentés séparément par un circuit exclusivement dédié.

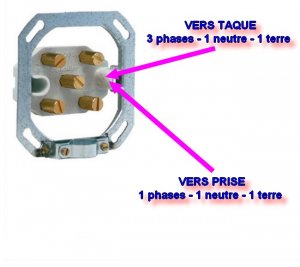

@Cory repiquer une prise mono du four dans le nez de raccordement de la taque n'est plus une ligne dédié,
je me trompe?



Cory

• 12 Mars 2021

• #13

Comme il y a une phase libre il n'y aurait aucuns soucis pour y raccorder une prise.



E

Elrago

• 17 Mars 2021

• #14

Bonjour a tous j ai une petite questions qui me fais hésiter sur mon tirage cable et je vous avoue je n ai pas lu le bloc désolé, mais je dois tiré un câble pour ma taque électrique (maison en rénovation) je voulais savoir si un 3g6 avec un disjoncteur 32 a suffisait car apparemment on aurais sur les nouvelle taque un départ rapide et donc on ma conseillé un 5g6 .
Est ce nécessaires un 5g6 et si oui on le cable sur 2 disjoncteur 32 a alors ( installation en 220 v )



BG1000

• 17 Mars 2021

• #15

5g6 = max 3 x 40A = 27,6 kW en tri 400V + N

En fait c'est plus simple quel est la puissance de la taque c'est un raccordement mono, du tri ou du 'bi'? Au niveau du compteur mono ou tri, 230V ou 400V + N quel courant ?

6mm2 => 40A max
4mm2 => 25A max
2,5 mm2 => 20A max

40A min 6mm2
25A min 4mm2
20A min 2,5mm2



Cory

• 17 Mars 2021

• #16

Comme Cyril dit :
Puissance max du four: 2750W
Puissance max des plaques: 7350W
Au niveau du tableau électrique, j'ai un disjoncteur tetrapolaire 20A

Mais raccordé en 400V 2N je conseillerais de placer un 5g6.



flashman

• 17 Mars 2021

• #17

Si tri, on place un disjoncteur tri... Pas 2 monos...

Mais, c'est du 230V tri ou mono?

Si mono, du 3G suffit, si tri, il faut du 5G.



E

Elrago

• 17 Mars 2021

• #18

Merci pour vos réponses alors c est du 230v mono et je n ai pas encore la taque car je suis en rénovation complète , j ai une dernière question l histoire que les nouvelles taques électrique qui on un démarrage rapide ca change rien niveaux cable je veux dire par la un 3g suffit ???



BG1000

• 17 Mars 2021

• #19

Si c'est du 230V mono au compteur 3g6 est bon jusqu'a 32/40A 7,4 kW / 9,2kW
Si le plomb de ville est au moins égale à ces valeurs



B

Beotien87

• 13 Septembre 2022

• #20

Bonjour à tous,
Je me permets de reprendre cette discussion car je compte faire une branchement en tous points similaire chez moi pour le four et les taques.
J'ai déjà du 5g6 en attente pour ce montage. Pour le four 220-240V il me faut une prise ordinaire et je comptais à l'origine que ce soit du 2,5 mm de section pour la prise du four.
Comment pourrais-je m'en sortir en pratique pour cette phase (parmi les 3) destinée au four, sachant qu'apparemment, on ne peut pas changer de section au sein d'un même circuit ?
Je vous remercie d'avance si vous savez m'éclairer.
