Type de disjoncteur commerce

bonjours

je change actuellement mon compteur tétra pour un monophasé en 63A étant donné la faible consommation d'un futur projet d' espace commerciale

je voulais amener un cable XGB 3g10 du tableau au compteur afin qu'un installateur Ores retire l'ancien compteur tétra et place un nouveau mono

dans le tableau je comptais repartir les modules comme suite

en tête

-disjoncteur général 63A 300mA relié au compteur
ensuite
- 1 interrupteur différentiel 63A 30mA
ensuite +- une dizaine de modules 20A
-1 module 20A pour le frigo comptoir de 1000w
-1 module 20A pour un présentoir frigo de 1 m de large de 400w
- 2 modules 20 A pour 5 frigo de 350w
-1 module 20A pour 1 prise pour une machine à café de taille moyenne avec écran
-1 module 20A pour une prise qui servira pour une machine coup pain de 180w
- 1module 20A pour 9 à 12point lumineux repartit dans le commerce
- 1module 20A pour 2-3 prise accessible au public qui prendra place aux tables

concernant les disjoncteur divisionnaire de 20A relié au comptoir frigo de 1000w,celui ci convient selon vous ou il faut un autre type d'appareillage du style disjoncteur différentiel ?

un éclairage de secours avec pictogramme est obligatoire je suppose même si le commerce ne fait que 45m²

le tableau électrique sera composé de 24 modules,celui ci sera dans un pièce non accessible au public juste au personnel ou se trouveront également 3 des 5 frigo cité plus haut

par facilité je comptais mettre un éclairage à détecteur de mouvement dans les Wc du commerce et dans la pièce privé accessible au personnel ou se trouvera le tableau électrique, je suppose qu'au niveau norme il n'y a pas de soucis ?

Tout le câblage sera en sans halogène même si le RGIE spécifie que c''est seulement obligatoire dans les lieux publics clos qui reçoivent + de 50personnes

concernant la réalisation du schéma unifilaire, il sera obligatoire qu'il soit fait par un électricien agrée ?

merci pour vos retours

1 => Vous avez déjà le devis Ores?
2 => Pourquoi pas respecter les normes domestiques? Beaucoup plus simple...

Entre le compteur et le tableau il faut un XVB 4x10,câble sans terre.Pour l éclairage disjoncteur max 16A.
Niveau éclairage de secours il faut minimum un par local.Donc 1 pour le commerce,1 pour les toilettes,1 pour le local du personnel.Voir également au niveau des pompiers pour les normes incendie.

perenoel123 a dit:

Entre le compteur et le tableau il faut un XVB 4x10,câble sans terre.Pour l éclairage disjoncteur max 16A.
Niveau éclairage de secours il faut minimum un par local.Donc 1 pour le commerce,1 pour les toilettes,1 pour le local du personnel.Voir également au niveau des pompiers pour les normes incendie.

Cliquez pour agrandir...

merci pour vos eclaircissements, j'avais deux autres questions

le cable XVB 4x10 sans terre est prévu pour un branchement monophasé ?les 3 phase ne poseront pas de soucis dans le disjoncteur général 63A 300mA ?

- les différents disjoncteurs devront avoir une intensité de coupure de 4,5Ka pour mon type d'installation ?

merci à vous

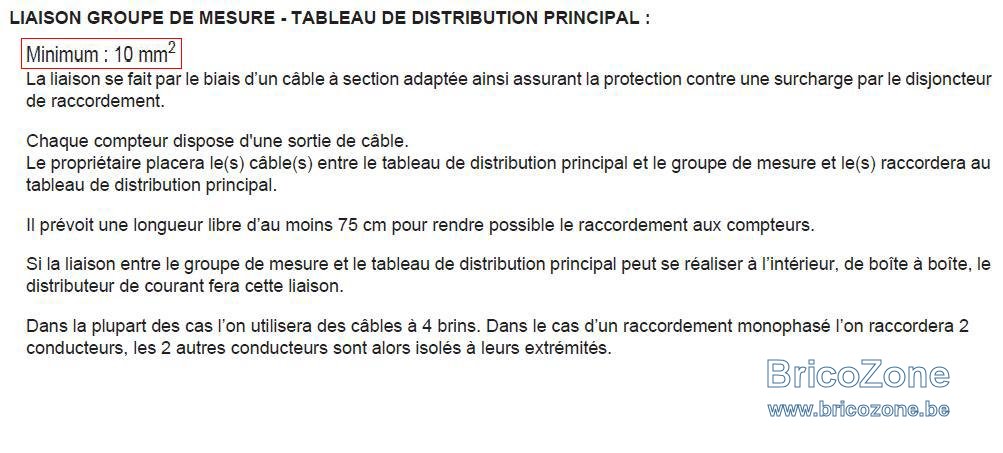

Extrait RGIE :

De toute façon, il faut suivre les prescriptions du gdr qui vous seront fournies lors du devis... C'est la première chose à faire avant de ne commencer quoique ce soit (rien ne vous dis que vous pourrez avoir un 63a mono... C'est eux qui décident, pas vous...).


Le devis est gratuit, et, c'est par ça qu'on commence.
