Unifilaire - Panneaux solaires

F

francois12

• 2 Janvier 2022

• #1

Bonjour,

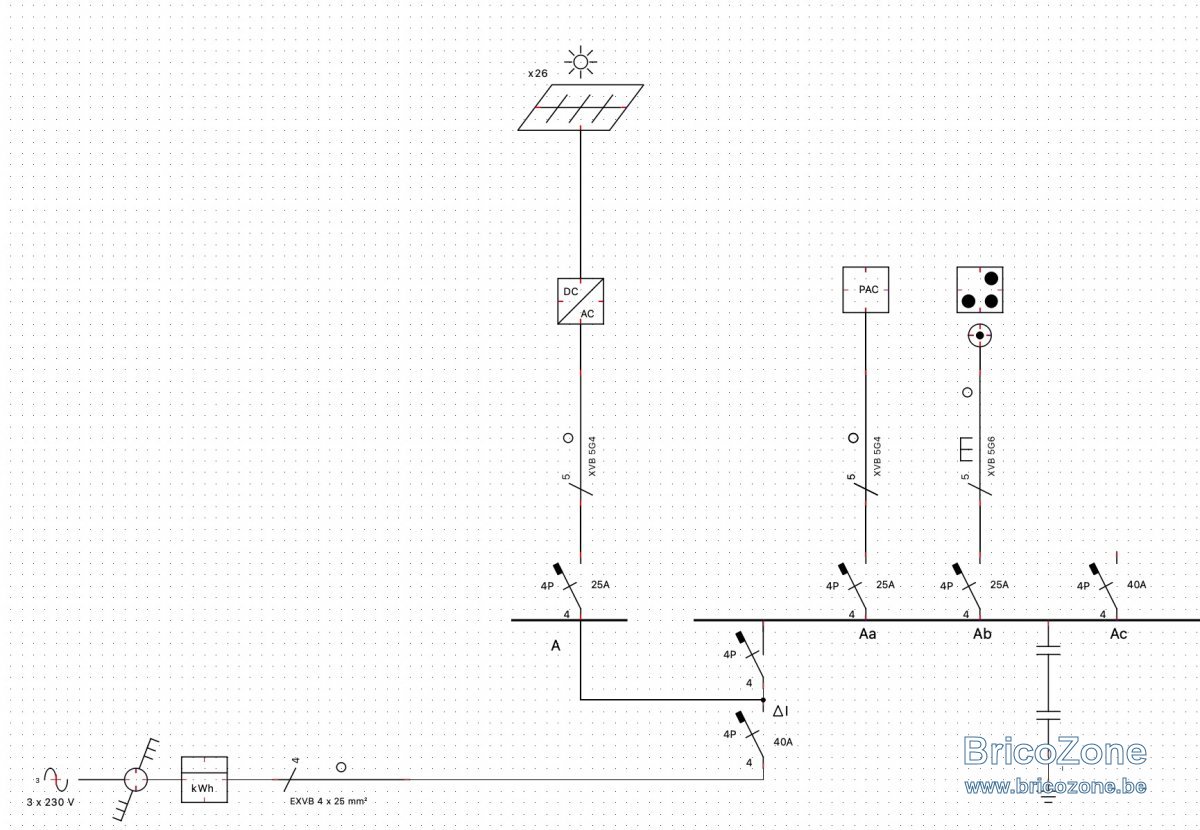

Encore une question sur la bonne exécution d'un unifilaire. Je suis en train de faire mon tableau en //. J'ai un raccordement 3x230V 40A avec compteur à rue. J'ai prévu un Dg 4P 40A après mon différentiel 300mA pour pouvoir couper tout le tableau.Je comptais au départ placer le Dg des panneaux en aval de ce 40A mais alors je devais avoir un Différentiel 30mA > 63A. Bref, pour ne pas devoir acheter un nouveau différentiel, je souhaite placer le Dg du photovoltaïque en amont du Dg 40A qui alimente mon tableau.

Est-ce que représenter comme cela est ok ? Est-ce que je dois raccorder cela à la barrette de terre (c'est physiquement sur le même tableau ?)

Merci



neuneu

• 3 Janvier 2022

• #2

Non il faut limiter tout à 40A donc le solaire sur la ligne horizontale



F

francois12

• 3 Janvier 2022

• #3

neuneu a dit:

Non il faut limiter tout à 40A donc le solaire sur la ligne horizontale

Cliquez pour agrandir...

Salut Neuneu,

Au départ, je l'avais mis après le 40A mais dans ce cas, je pourrais avoir les 40A + les 20A de l'onduleur -> 60A. Correct ?

Je ne souhaite pas cela car j'ai mes 2 différentiels 30mA qui sont de 40A et je n'ai pas envie de les changer (idem pour mes pontages qui ne seront pas de section suffisante)



neuneu

• 3 Janvier 2022

• #4

Ça va être difficile de te contenter, mais ton montage n'est pas correct
Faut faire des choix, mais c'est quand même mieux de pouvoir profiter de plus de courant



BG1000

• 3 Janvier 2022

• #5

Non je doute que sortir plus que le nominal du compteur soit utile.
On consomme le nominal, ensuite du soleil on rajoute ces 20A de PV et on consomme ces 20A, vient un nuage et les PV ne donne plus que 15A => surcharge du compteur et déclenchement



flashman

• 3 Janvier 2022

• #6

Le schéma n'est pas complet... Le premier, c'est le diff.300ma? Le deuxième vertical, c'est un disjoncteur 40a, c'est ça? Ça doit être noté...

Si c'est bien ça, oui, c'est bon.



neuneu

• 3 Janvier 2022

• #7

Pas correct 40A + production PV = trop d'amperage dans le differentiel de 40A



flashman

• 3 Janvier 2022

• #8

Il ne saurait pas y avoir + que le disjoncteur-compteur, réfléchis... On est entre 2 disjoncteurs 40a...



neuneu

• 3 Janvier 2022

• #9

Le montage n'est pas réglementaire.
Y a pas à discuter
On n'utilise pas le disjoncteur du GRD comme protection
La connexion doit être faite au dessus du 40A non nommé



flashman

• 3 Janvier 2022

• #10

Bien sûr que si qu'il est réglementaire......... Des centaines d'installations sont validées ainsi tout les jours...


C'est un montage on ne peut plus courant et classique. C'est ainsi que tout les installateurs font pour ne pas devoir changer les diff. et pontages (ils posent des panneaux solaires, ils ne sont pas là pour refaire entièrement des coffrets).



Dernière édition: 3 Janvier 2022

neuneu

• 3 Janvier 2022

• #11

Je me trompe peut-être mais j'ai de gros doutes



flashman

• 3 Janvier 2022

• #12

C'est sûr et certain que tu te trompes... C'est on ne peut plus classique comme montage.


L'installation ne sait pas recevoir plus de 40a, pas plus que le 300ma... Il n'y a absolument aucun risque.



F

francois12

• 4 Janvier 2022

• #13

flashman a dit:

Le schéma n'est pas complet... Le premier, c'est le diff.300ma? Le deuxième vertical, c'est un disjoncteur 40a, c'est ça? Ça doit être noté...

Si c'est bien ça, oui, c'est bon.

Cliquez pour agrandir...

Bonjour,

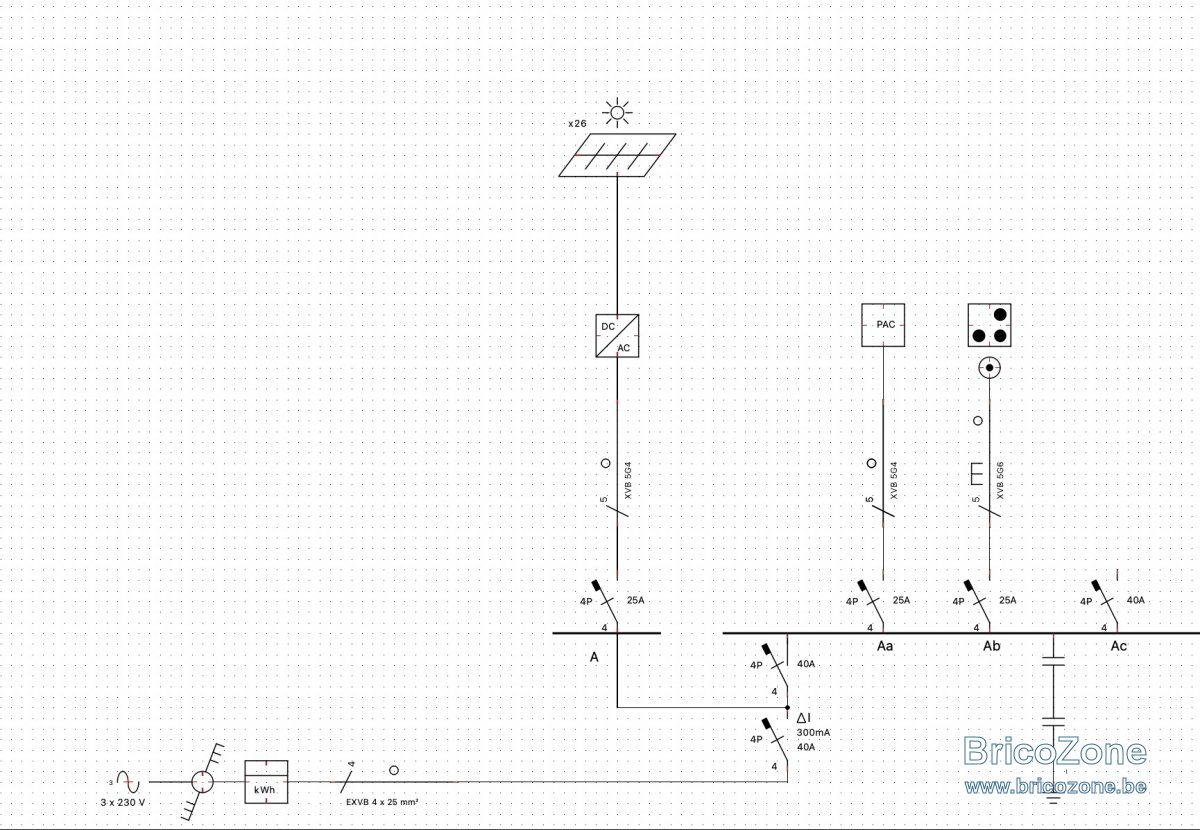

Merci. J'ai modifié et oublié de remettre les valeurs.

C'est bien un 40A 300mA et un Dg 40A 4P.
Sinon, au niveau de l'unifilaire, c'est ok comme cela ? Pas besoin de mettre une ligne vers la terre ?
Est-ce que je dois donner un nom à la ligne ?
Au niveau dénomination, pour ce qui est n'est pas vers une ligne, je suppose qu'on ne doit pas leur donner un identifiant ?

Merci



neuneu

• 4 Janvier 2022

• #14

Sans regarder de plus près, il manque la longueur du câble AC onduleur, et il faut une page pour la solaire avec les section et les strings + infos onduleur puissance bulero de série, etc
