Merci à tous! Je vous réponds un à un.
@antoine7850 En fait, le té en sortie de filtre est aussi un anti-retour. On le voit un peu mieux sur
l'image ci-dessous. Donc en fermant juste la vanne d'entrée de filtre, les filtres sont isolés. Je me demande si à la longue l'anti-retour pourrait goutter pendant le remplacement des filtres. Merci en tout cas.
J'aurais du preciser: nous utilisons les filtres pour des cartouches polyphosphate anticalcaires, comme celles ci-dessous. Ça ne vaut pas un adoucisseur, mais ça a toujours suffit dans cette maison.
@RobBZ Merci pour la brochure! Je l'ai sauvegardée. Le double filtre, c'est en fait pour des cartouches polyphosphate, qui heureusement suffisent à maintenir le calcaire sous contrôle dans ce quartier. Le robinet en amont du réducteur de pression est une super idée. Je vais aussi en mettre un deuxième en aval, car je crois pas que mon vieux Karcher supporte 10 bars en entrée.
@Tchotto Salut. Oui, le robinet avant le réducteur est une super idée, je vais faire ça, et aussi en mettre un après pour pouvoir alimenter mon vieux Karcher sans l'exploser. Le réducteur de pression qu'un ami m'a conseillé vient avec un purgeur integré (pièce 6 ci-dessous). J'ai pas pensé à "surdimensionner" un peu mon multicouche. Celui qui part vers le haut va se relier à un tube existant de ~15mm, donc j'imagine que je vais garder ce multicouche en 16mm. Mais à l'avenir, je passerai tout en minimum 20mm pour l'eau froid, merci.

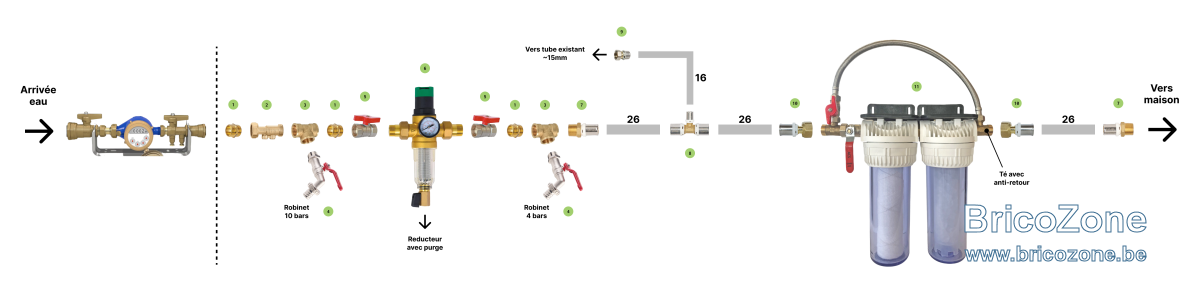

Ci-dessous, mon nouveau schéma, integrant tous vos conseils. Si c'est trop petit, il y a une
version haute définition ici. Cette fois, j'ai utilisé des images des vrais pièces que je compte acheter.
Si vous avez d'autre suggestions ou corrections, je suis preneur.
En particulier, je ne sais pas trop si mes choix de raccords sont judicieux:
- Je sais que les raccords à écrou prisonnier facilitent le travail, mais qu'ils ne sont pas aussi fiables qu'un raccord normal filasse. Donc je ne sais pas si je dois les privilégier.
- Par ailleurs, je me demande si je devrais chercher à minimiser les raccords mâle-mâle 3/4 (pièce 1 ci-dessous), en prenant les versions mâle-femelle d'autres pièces. Ça ferait moins de raccords au total (donc, moins de risque de fuites). Mais les versions male-femelle sont plus rares et plus coûteuses. Donc je ne sais pas si ça vaut le coup.
- Finalement, je me demande si au contraire, avoir plus de raccords a des avantages quant à l'orientation: par exemple, si jamais il manque un quart de tour pour bien orienter une vanne, j'imagine que c'est plus facile d'ajuster si on a des raccords intermédiaires, puisque chacun offre un peu de jeu.
Merci d'avance pour vos conseils.
(
Version haute définition ici.)
Pièces: multicouche 26mm et 16mm:
- Raccord droit --- MM 3/4
- Clapet anti-retour --- MF 3/4
- Raccord en té --- FFF 3/4
- Robinet --- M 3/4
- Vanne --- FF 3/4
- Réducteur de pression --- MM 3/4, max 16 bars vers 1-6 bars, avec purgeur et mano
- Raccord droit --- F 3/4 - multicouche 26mm.
- Raccord en té --- multicouche 26-16-26mm.
- Raccord droit --- multicouche 16mm - F 1/2.
- Raccord droit --- multicouche 26mm - F 3/4.
- Station anti-calcaire --- MM 3/4, avec bypass et té anti-retour en sortie
