Vérification schéma unifilaire

  • #21
Une photo d'ensemble du compteur serait utile, de même la distance, cheminement entre le conteur et le tableau.

Ne pas oublier que nous ne connaissons pas la configuration des lieux.

Comme il y a ajout de ligne il faut en tout cas une réception de l'installation.

  • #22
C'est un délesteur Hager 60060.

J'ai contacté ORES pour savoir quel câble de liaison mettre entre compteur et tableau, ils m'ont répondu XVB 2x10 (ou 2x16) ou XGB 2x10 (ou 2x16), puisque je suis en mono. Je pensais aussi que j'aurais du prévoir un 4x10 ou 4x16.

Je vais donc changer le second différentiel de 40A pour un de 63A.

  • #23
BG1000 a dit:
Une rangée de 9 modules ???
Un disjoncteur normal c'est 2 modules....
Cliquez pour agrandir...

D'accord, alors c'est 2 rangées de18 modules. la rangée du haut comporte un différentiel, 5 disjoncteurs et le délesteur Hager 60060, la rangée du bas comporte le différentiel de 300mA, le différentiel de 30mAet 6 disjoncteurs.

J'ai donc bien besoin de 2 différentiels, un par rangée.

  • #24
Oui, oui, il y aura réception de l'installation, c'est pour ça que je demande avis ici. Sinon, l'installation serait déjà finie (et sécurisée, même si pas exactement aux normes).

Voici les nouveaux schémas

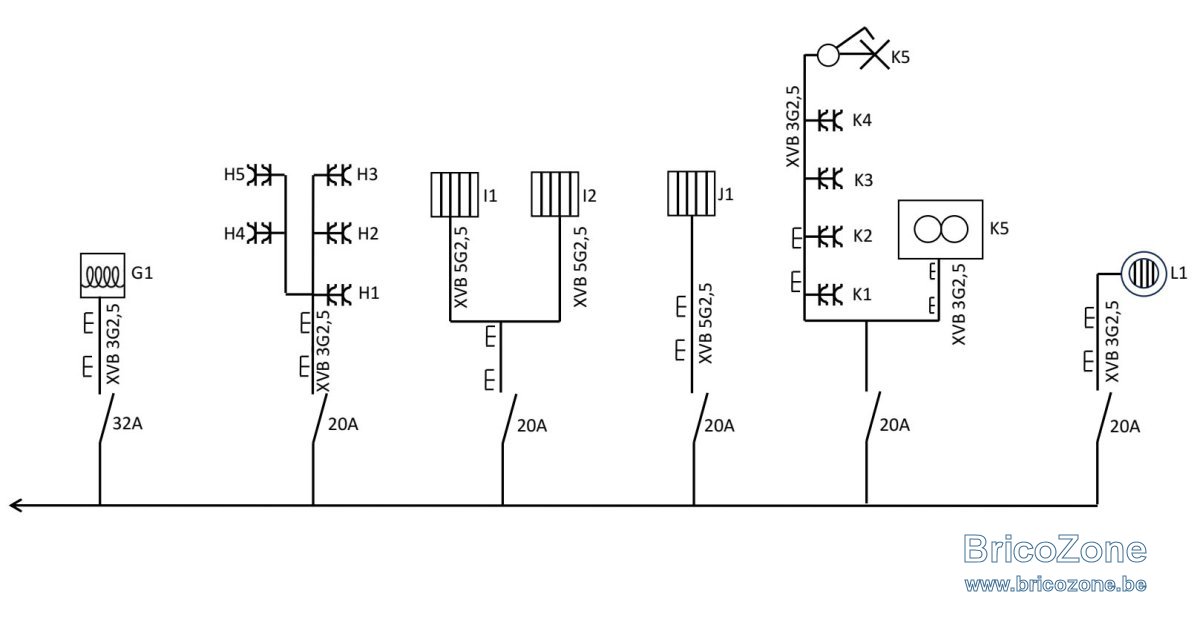

Schéma unifilaire suite.jpg

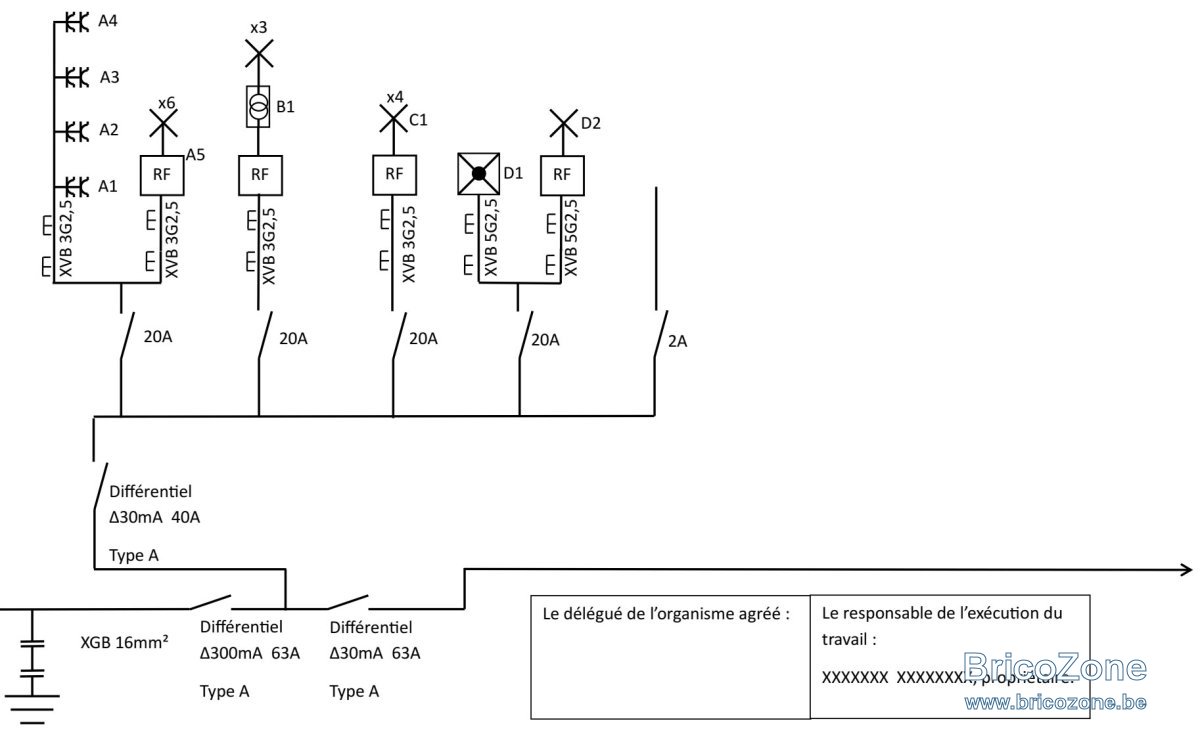

Schéma unifilaire.jpg

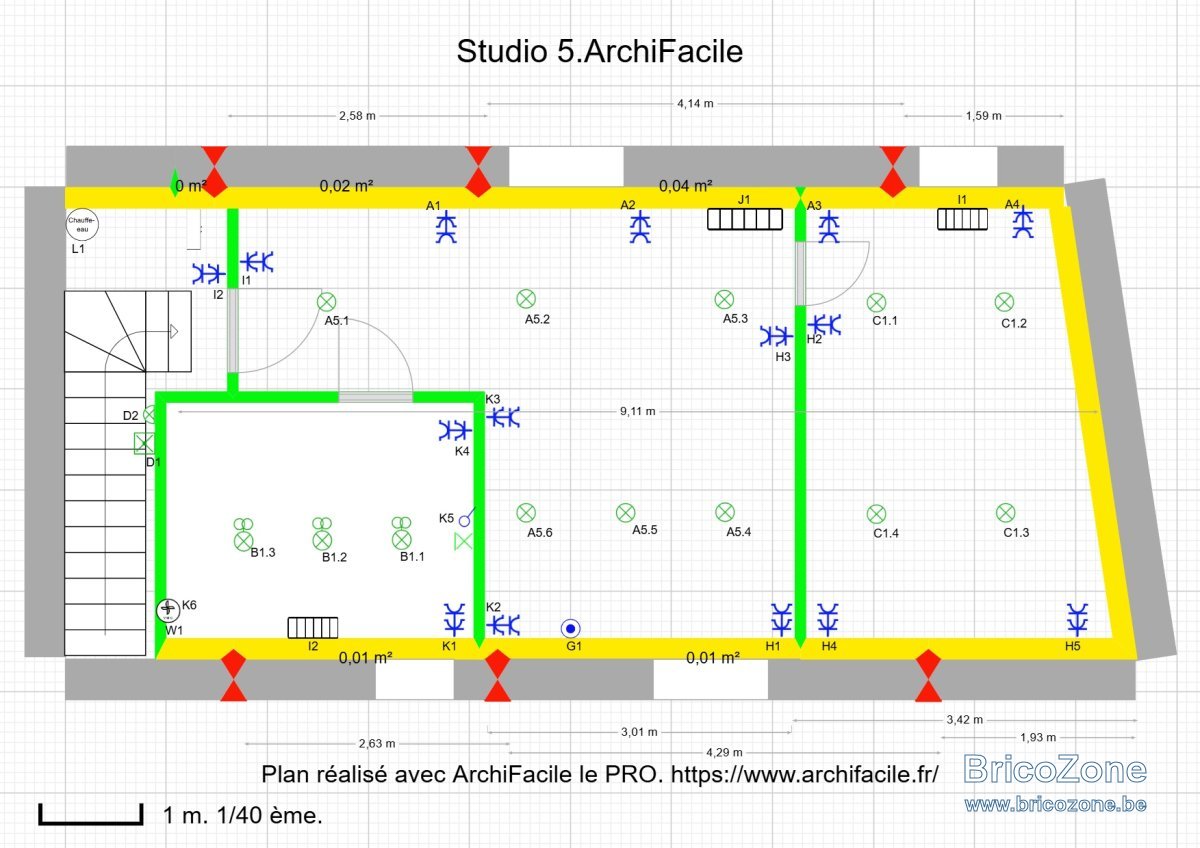

Studio Electricité.jpg

  • #25
BG1000 a dit:
Le délesteur c'est kwoa comme au #20, ou bien c'est un truc qui coupe les radiateurs si la puissance appelée arrive près d'une limite, pour ne pas faire déclencher le disjoncteur de raccordement?
3250W de chauffage 7,4kW de cuisinière + + + et on est au dessus des 9kVA
Cliquez pour agrandir...
C'est un Hager 60060. Il coupe les circuits non prioritaires lorsque l'intensité dépasse un certain seuil (fixé) qui peut être mesuré avec un tore sur la phase d'entrée, ou bien reçu via un fil pilote du compteur. Ici, les 3 circuits de chauffage sont non prioritaires, donc si on cuisine (29A max) et que le boiler chauffe (6A), 2 des 3 radiateurs seront coupé provisoirement (ils font 750 W (3,3A), 1000W (4,4A et 1500W (6,6A).
Le jour où on mettra un lave linge ou un lave vaisselle, il est également possible de "piloter" un relais pour délester également le boiler (qui n'a pas de fil pilote)

  • #26
E@taine a dit:
C'est un délesteur Hager 60060.

J'ai contacté ORES pour savoir quel câble de liaison mettre entre compteur et tableau, ils m'ont répondu XVB 2x10 (ou 2x16) ou XGB 2x10 (ou 2x16), puisque je suis en mono. Je pensais aussi que j'aurais du prévoir un 4x10 ou 4x16.

Je vais donc changer le second différentiel de 40A pour un de 63A.
Cliquez pour agrandir...
Vous avez contacté par téléphone ou par écrit...? Si par téléphone, ce sont juste des standardistes, elles n'y connaissent strictement rien à la technique, ce n'est pas leur boulot.
Si par écrit, je voudrais voir ça...?

Dernière édition:
  • #27
Bon, je recontacterai ORES demain...

Sinon, histoire ne de pas racheter 15 m de 4x16mm², est-ce que si je met un mini coffret juste à côté du compteur, coffret dans lequel je met le différentiel de 300mA - 63A, je peux repartir de là vers mon tableau avec le 2x16mm² que j'ai déjà installé?


Merci

  • #29
Contacter par mail alors, pas par téléphone.

Et, de toute façon, il n'y a rien à demander, tout est sur leur site. Chercher documents nouveau raccordement.

  • #30
OK, je vais faire comme ça alors.

Mais je vais quand même contacter le technicien ORES histoire de lui expliquer que ses collègues au téléphone racontent n'importe quoi... Et au prix du mètre de câble, j'aurais préféré qu'on me réponde "je ne sais pas" plutôt que répondre n'importe quoi.

  • #31
Sur le courrier que j'ai reçu pour préparer les travaux de remplacement du compteur, ils parlent d'un "câble de liaison coffret/compteur de type XGB ou XVB adapté à la puissance de l'installation".

Sur le site d'ORES, il y a ceci (photo).

- "raccordement monophasé: brun - bleu" (donc, pour moi, cable 2 fil...) . Mais c'est pas clair.

Sans titre-1.jpg

Dernière édition:
  • #33
Oui, oui, c'est ce document là.

En terme de clarté, on a déjà fait mieux...

  • #35
Ben voilà, RESA, eux, ils sont nettement plus clair: 4 conducteurs... C'était si compliqué que ç à faire chez ORES? Plutôt qu'une vidéo à la con et un pdf minimaliste, j'aurais préféré la clarté de RESA


Merci en tout cas, je vais donc poser un petit coffret avec juste le différentiel de 300 milliampère, et je partirai de là avec mon 2x16mm²


Tiens, au fait, on peut rentrer par le haut et le bas dans le coffret 25D60?

  • #36
et de section adaptée à la puissance demandée (4x25 maximum),....

  • #37
Par le bas... C'est aussi marqué dans le doc normalement.

  • #39
Adresse toi au grd , c'est une citation

  • #40
BG1000 a dit:
et de section adaptée à la puissance demandée (4x25 maximum),....
Cliquez pour agrandir...
4x25mm² maximum, ça peut vouloir dire beaucoup de choses: maximum 4 conducteurs, maximum 25mm². Ou bien effectivement, toujours 4 conducteur de 25mm² maximum.

Bref, je vais faire comme dit hier: un 4x16mm² du compteur à un mini tableau avec le différentiel 63A de 300mA

Dernière édition:
