Vérification schéma unifilaire
- Electricité - Electricité générale
- Auteur du sujet E@taine
- Date de début
- #2

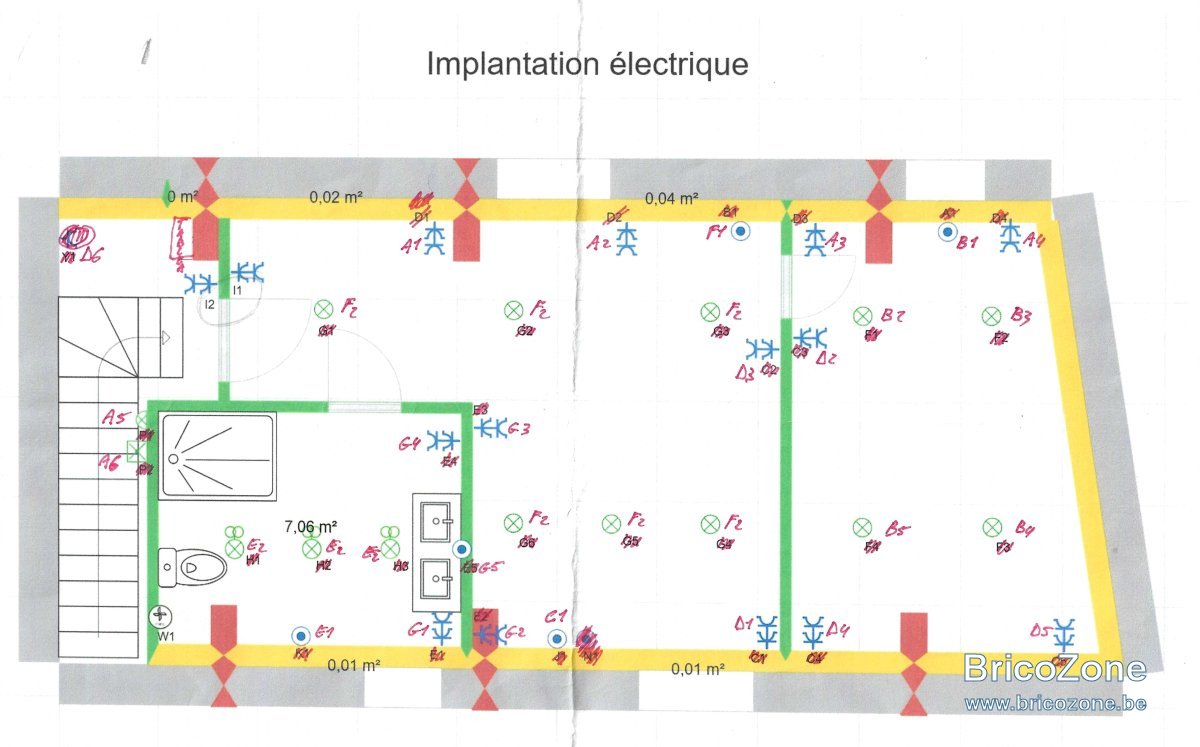

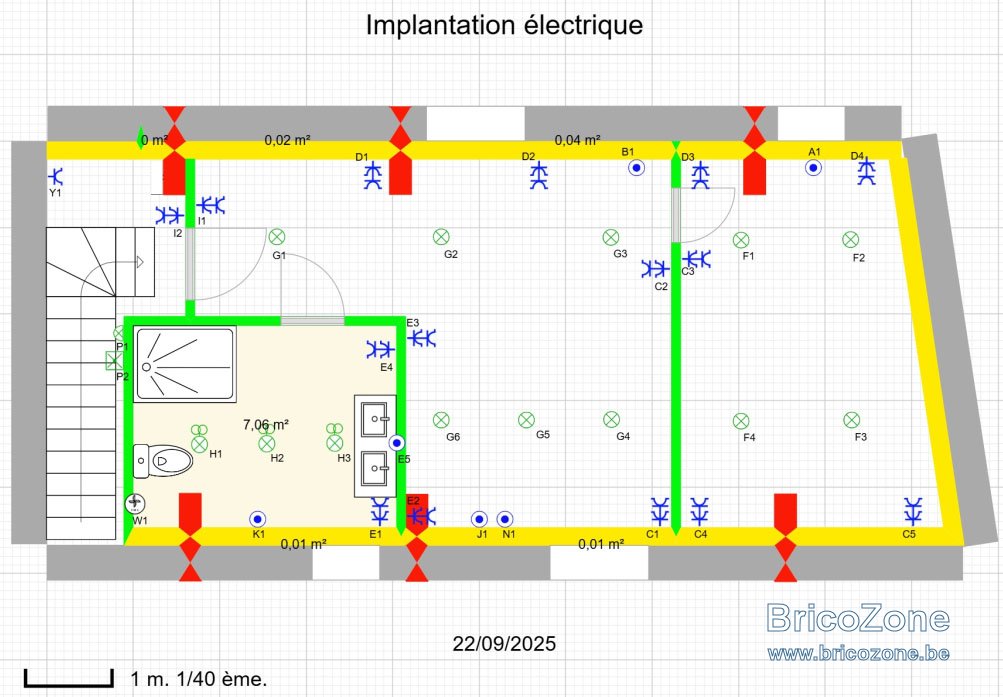

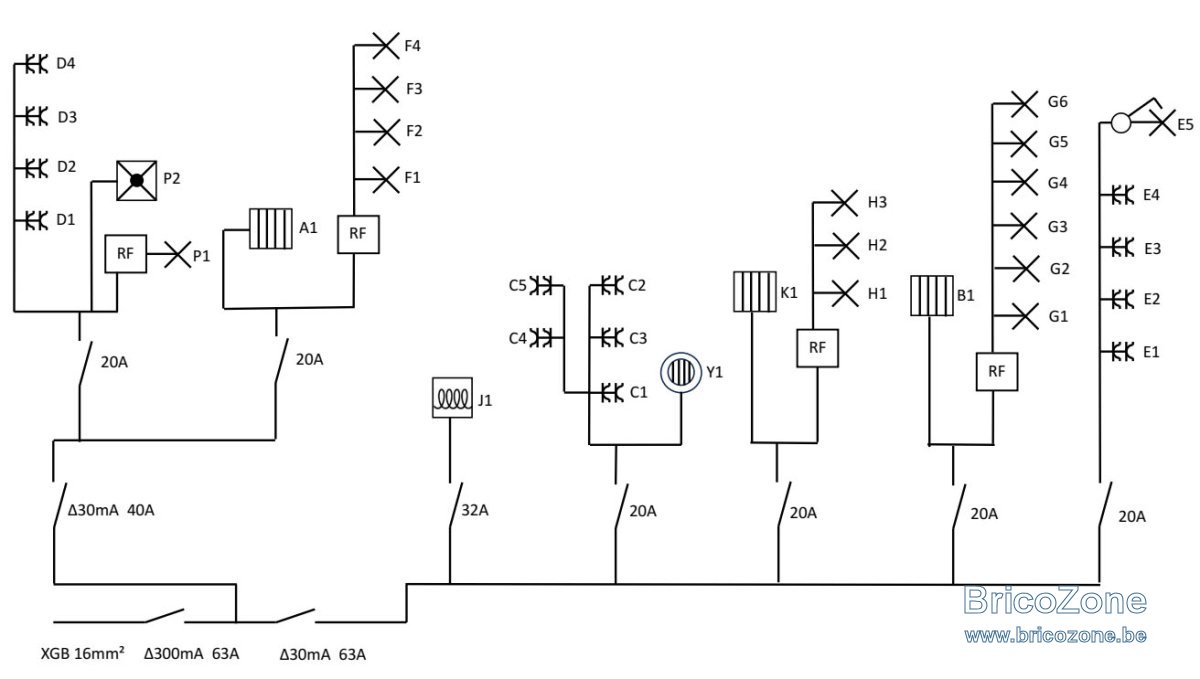

Les lampes sont commandées par un interrupteur télécommandé (module marqué RF dans le schéma). Comment aurais-je du faire autrement que sur le schéma?

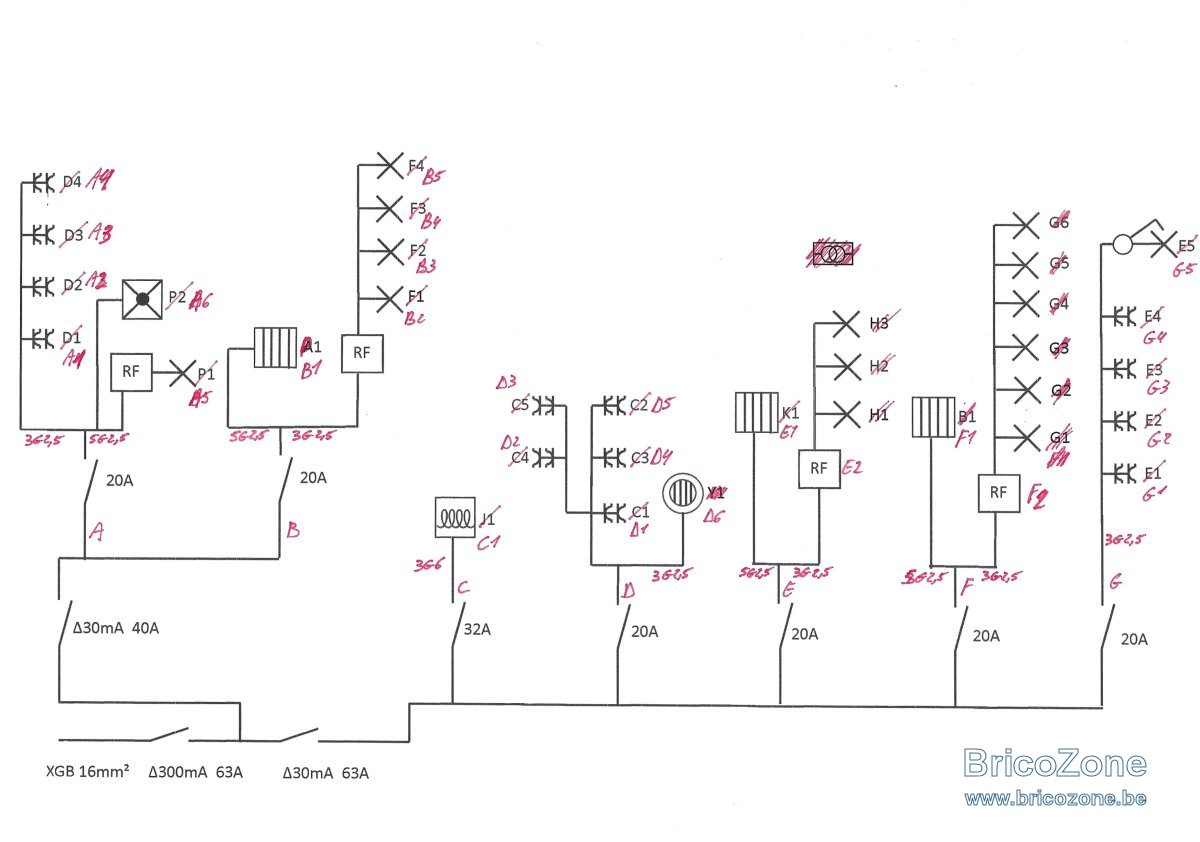

J'ai corrigé à la main, avant de remettre au propre. désolé pour le ma,que de soin, mais pouvez-vous me dire si c'est correct maintenant?
Dernière édition:
- #5
Il manque la terre, le sectionneur de terre etc
Le différentiel 30mA à gauche ne permet aucunes extensions ultérieure (Si l'intensité du branchement >40A)
Je suis dubitatif sur l'utilisation pratique de circuits mixtes
Chauffage-Eclairage
Boiler-Prises
Je mettrais le boiler sur un circuit propre, cela évite de perdre 30% des prises en cas de fuite dans la résistance du boiler.
Voir rgie pour le chauffage, s'il faut pas des circuits dédiés sous 100mA...
C'est une histoire de tenue à l'humidité des resistances.
De même pour . l'éclairage de secours, seul sur son circuit.
Pas de lave vaisselle, pas de machine à laver, pas de séchoir ? Ils doivent avoir leur propre ligne dédiée sous 30mA.
Le différentiel 30mA à gauche ne permet aucunes extensions ultérieure (Si l'intensité du branchement >40A)
Je suis dubitatif sur l'utilisation pratique de circuits mixtes
Chauffage-Eclairage
Boiler-Prises
Je mettrais le boiler sur un circuit propre, cela évite de perdre 30% des prises en cas de fuite dans la résistance du boiler.
Voir rgie pour le chauffage, s'il faut pas des circuits dédiés sous 100mA...
C'est une histoire de tenue à l'humidité des resistances.
De même pour . l'éclairage de secours, seul sur son circuit.
Pas de lave vaisselle, pas de machine à laver, pas de séchoir ? Ils doivent avoir leur propre ligne dédiée sous 30mA.
- #7
C'est un petit studio donc pas de machine à laver ni séchoir ni lave vaisselle.
Êtes vous sûr que l'éclairage de secours doit être seul sur son circuit ?
Pour les chauffages, je n'ai rien vu.
Par contre, comment schématiser le delesteur ?
- #8
En circuit mixte n'est-on pas limité à 16A ? Je m'étonne de voir 20A sur l'unifilaire.
- #9
Pour l'éclairage de secours c'est du bon sens, il doit s'enclencher en cas de panne d'alimentation électrique et pas quand la friteuse déclenche.
Si c'est une copropriété, l'éclairage des communs, escalier est généralement commune... De même que la terre
Pour les chauffages à poste fixe, cela doit être des circuits dédiés voir 5.2.1.2 tout en bas
Si c'est une copropriété, l'éclairage des communs, escalier est généralement commune... De même que la terre
Pour les chauffages à poste fixe, cela doit être des circuits dédiés voir 5.2.1.2 tout en bas
- #10
D'accord, je modifie les chauffages.
Il y a 3 radiateurs: 750W, 1000W et 1500W. En terme de puissance, je peux tous les mettre sur un meme disjoncteur de 20A, mais ne serait-ce pas plus prudent de mettre le 1000W et le 750 W sur le meme disjoncteur 20A et le 1500W sur un autre disjoncteur.
Je met le boiler seul sur un disjoncteur également.
Et j'ai pris un disjoncteur 16A pour l'éclairage de secours.
La terre est effectivement commune au reste de la maison.
Il y a 3 radiateurs: 750W, 1000W et 1500W. En terme de puissance, je peux tous les mettre sur un meme disjoncteur de 20A, mais ne serait-ce pas plus prudent de mettre le 1000W et le 750 W sur le meme disjoncteur 20A et le 1500W sur un autre disjoncteur.
Je met le boiler seul sur un disjoncteur également.
Et j'ai pris un disjoncteur 16A pour l'éclairage de secours.
La terre est effectivement commune au reste de la maison.
- #11
L'éclairage de secours peut sans souci se placer sur un circuit. C'est justement de la logique... si ça saute dans la pièce, on y voit encore quelque chose (en général, on le met sur le circuit éclairage (logique, c'est au-dessus des portes et, donc, des interrupteurs...)
C'est mettre sur un disjoncteur séparé qui n'a pas vraiment de sens.
Oui, autant séparer les radiateurs, je ne mettrais pas tout sur le même disjoncteur.
Et il ne faut évidemment pas de 100mA (c'est pour les chauffages sol ça...
).
C'est mettre sur un disjoncteur séparé qui n'a pas vraiment de sens.
Oui, autant séparer les radiateurs, je ne mettrais pas tout sur le même disjoncteur.
Et il ne faut évidemment pas de 100mA (c'est pour les chauffages sol ça...
).- #12
Rebonjour.
J'ai modifié pas mal de trucs, mais j'ai encore une question pour l'arrivée. J'arrive du compteur en 2x 16mm2. Est ce que je peux me connecter sur un bornier et de là repartir vers le différentiel de 300mA ou bien je dois d'abord arriver sur le 300mA et de là repartir au bornier ?
Merci
J'ai modifié pas mal de trucs, mais j'ai encore une question pour l'arrivée. J'arrive du compteur en 2x 16mm2. Est ce que je peux me connecter sur un bornier et de là repartir vers le différentiel de 300mA ou bien je dois d'abord arriver sur le 300mA et de là repartir au bornier ?
Merci
- #13
La section, type de câble est défini par le GRD, c'est à l'urd de fournir le câble et de le raccorder côté du différentiel. Le GRD a la réception du certificat vient faire le raccordement.
C'est bien du 2x16 que le GRD demande?
En domestique les 30mA sont subordonnés au 300mA de tête, on arrive directement du conteur aux différentiels. Je ne comprends pas le bourbier. On utilise des peignes bien plus simple. Avec quelques bouts de fils pour faire les liaison nécessaire, pas besoin de bourbier.
Si le compteur est à la cave et le studio en haut, il vaut mieux un mini coffret à la cave avec un différentiel et un disjoncteur de ligne.
Voir au rgie on peut mettre le différentiel en haut pour autant que la colonne classe II.
Le GRD n'impose pas du 4x16?
C'est bien du 2x16 que le GRD demande?
En domestique les 30mA sont subordonnés au 300mA de tête, on arrive directement du conteur aux différentiels. Je ne comprends pas le bourbier. On utilise des peignes bien plus simple. Avec quelques bouts de fils pour faire les liaison nécessaire, pas besoin de bourbier.
Si le compteur est à la cave et le studio en haut, il vaut mieux un mini coffret à la cave avec un différentiel et un disjoncteur de ligne.
Voir au rgie on peut mettre le différentiel en haut pour autant que la colonne classe II.
Le GRD n'impose pas du 4x16?
- #14
Non, ORES m'a dit que du 2x16 mm² c'était bon.
Donc, si je vous comprends bien, j'arrive avec le 16 mm² venant du compteur directement dans le différentiel 300mA - 63A.
De là, je repars vers les deux autres différentiels de 30 mA , toujours avec du 16mm² ?
Et les peignes de raccordement, c'est entre les différentiels de 30mA et les disjoncteurs.
Comme j'ai deux rangées de disjoncteurs, j'ai lu qu'il fallait 2 différentiels, un par rangée.
Donc, si je vous comprends bien, j'arrive avec le 16 mm² venant du compteur directement dans le différentiel 300mA - 63A.
De là, je repars vers les deux autres différentiels de 30 mA , toujours avec du 16mm² ?
Et les peignes de raccordement, c'est entre les différentiels de 30mA et les disjoncteurs.
Comme j'ai deux rangées de disjoncteurs, j'ai lu qu'il fallait 2 différentiels, un par rangée.
- #15
Derrière un différentiel 30mA max 8 circuits c'est une imposition pas un différentiel par rangée, suivre les sites belges, acheter le matériel en Belgique.
Je doute qu'il existe du XVB en 2x16...
Quel est l'intensité du raccordement? 2x80A, 2x50A, ....?
Il faut que l'intensité nominale des éléments soit compatible avec le courant du raccordement.
Ici il y a un différentiel 40A il faut que le courant soit limité à cette valeur
40A max > 6mm2 min
63A max > 10mm2 min
80A max > 16mm2 min
Quel est la distance entre le compteur et le coffret? La colonne est un câble, ou un conduit avec des fils.
La terre ne peut être véhiculée par le câble compteur coffret
Je doute qu'il existe du XVB en 2x16...
Quel est l'intensité du raccordement? 2x80A, 2x50A, ....?
Il faut que l'intensité nominale des éléments soit compatible avec le courant du raccordement.
Ici il y a un différentiel 40A il faut que le courant soit limité à cette valeur
40A max > 6mm2 min
63A max > 10mm2 min
80A max > 16mm2 min
Quel est la distance entre le compteur et le coffret? La colonne est un câble, ou un conduit avec des fils.
La terre ne peut être véhiculée par le câble compteur coffret
- #16
Mes rangées font 9 modules: le différentiel et 8 disjoncteurs, donc oui, j'ai bien besoin de 2 différentiels de 30 mA.
J'ai suivi les normes belges, le matériel est belge (en tout cas vendu en Belgique chez un grossiste en matériel électrique.
Mon raccordement est en XGB 2x16 mm² c'est écrit dessus (et il est vert).
La terre est bien un fil simple de 16 mm² qui va du tableau au piquet de terre (et oui, il y a un sectionneur avant le piquet).
L'abonnement est un 9kVA (donc 45 A). Dois-je remplacer le différentiel de 40A par un de 63A ou bien le différentiel lui même est-il protégé contre les courants supérieurs à 40A?
Dernière chose: comment représente-t-on un délesteur (qui contrôle les 3 radiateurs via fil pilote) sur un schéma unifilaire? J'ai cherché partout mais sans succès.
Merci
J'ai suivi les normes belges, le matériel est belge (en tout cas vendu en Belgique chez un grossiste en matériel électrique.
Mon raccordement est en XGB 2x16 mm² c'est écrit dessus (et il est vert).
La terre est bien un fil simple de 16 mm² qui va du tableau au piquet de terre (et oui, il y a un sectionneur avant le piquet).
L'abonnement est un 9kVA (donc 45 A). Dois-je remplacer le différentiel de 40A par un de 63A ou bien le différentiel lui même est-il protégé contre les courants supérieurs à 40A?
Dernière chose: comment représente-t-on un délesteur (qui contrôle les 3 radiateurs via fil pilote) sur un schéma unifilaire? J'ai cherché partout mais sans succès.
Merci
Dernière édition:
- #17
Normalement entre compteur et coffret c est un câble XVB OU XGB 4X10.Si vous avez un raccordement de 45A le différentiel 300mA doit etre de 63A.
Vous etes certain que c est un delesteur ou une regulation qui abaisse le point de fonctionnement(température)en fonction de plages horaire.
Vous etes certain que c est un delesteur ou une regulation qui abaisse le point de fonctionnement(température)en fonction de plages horaire.
- #18
Le délesteur c'est kwoa comme au #20, ou bien c'est un truc qui coupe les radiateurs si la puissance appelée arrive près d'une limite, pour ne pas faire déclencher le disjoncteur de raccordement?
3250W de chauffage 7,4kW de cuisinière + + + et on est au dessus des 9kVA
3250W de chauffage 7,4kW de cuisinière + + + et on est au dessus des 9kVA
- #19
Du 2X16, c'est interdit. C'est 4X10 où 4X16 (vous n'avez pas le choix, c'est une obligation).
Tout les différentiels doivent être des 63a minimum.
Ce sont des interrupteurs-différentiels, pas des disjoncteurs.
Si compteur 45A, les pontages se font en 10 carré minimum.
Tout les différentiels doivent être des 63a minimum.
Ce sont des interrupteurs-différentiels, pas des disjoncteurs.
Si compteur 45A, les pontages se font en 10 carré minimum.
- #20
Une rangée de 9 modules ???
Un disjoncteur normal c'est 2 modules....
Il faut 2 à 3 différentiels 2/3@
Il y a A,B,D,E,F,G derrière un 30mA 6@
C derrière un 300mA max 1@
2 circuit chauffage à ajouter derrière un 300mA max 2@
1 circuit Boiler à ajouter derrière un 300mA max 1@
Donc il faut de l'ordre de [(6+1+2+1)+1+2]x2 = 26 modules...
Mettre A6/A5 comme circuit d'éclairage et pas un circuit avec mixte avec prises.
Un disjoncteur normal c'est 2 modules....
Il faut 2 à 3 différentiels 2/3@
Il y a A,B,D,E,F,G derrière un 30mA 6@
C derrière un 300mA max 1@
2 circuit chauffage à ajouter derrière un 300mA max 2@
1 circuit Boiler à ajouter derrière un 300mA max 1@
Donc il faut de l'ordre de [(6+1+2+1)+1+2]x2 = 26 modules...
Mettre A6/A5 comme circuit d'éclairage et pas un circuit avec mixte avec prises.
