Vérification schéma unifilaire
- Electricité - Electricité générale
- Auteur du sujet E@taine
- Date de début
- #42
Rebonjour.

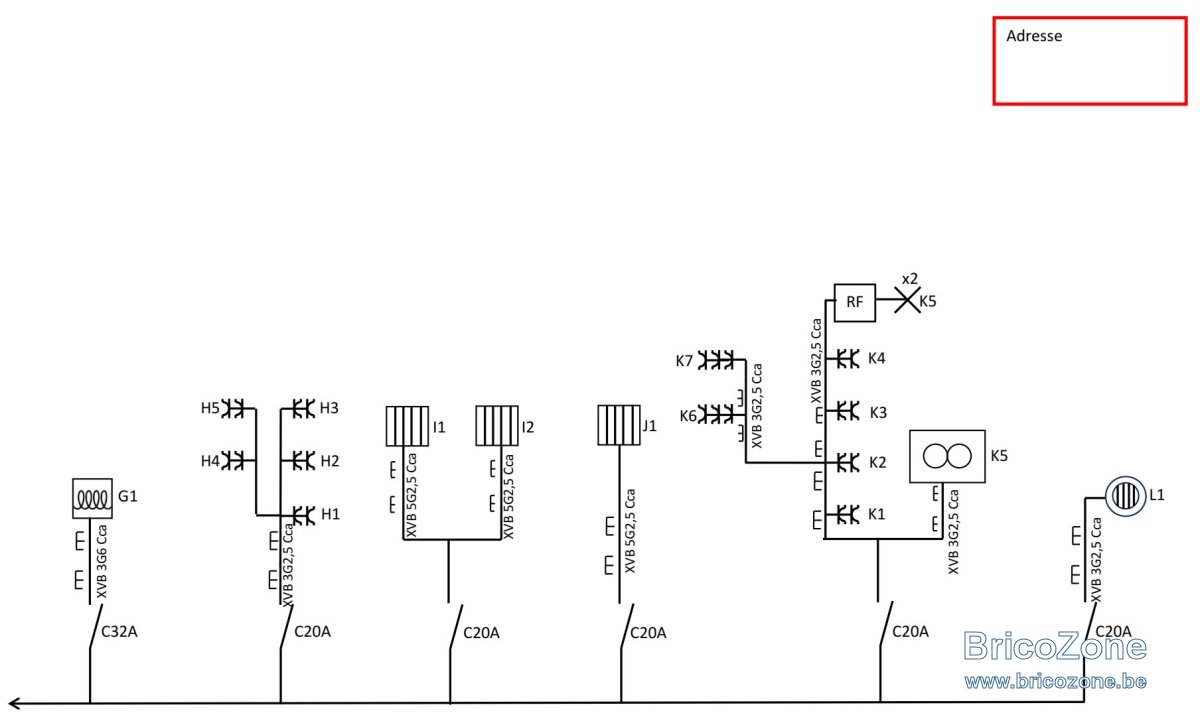

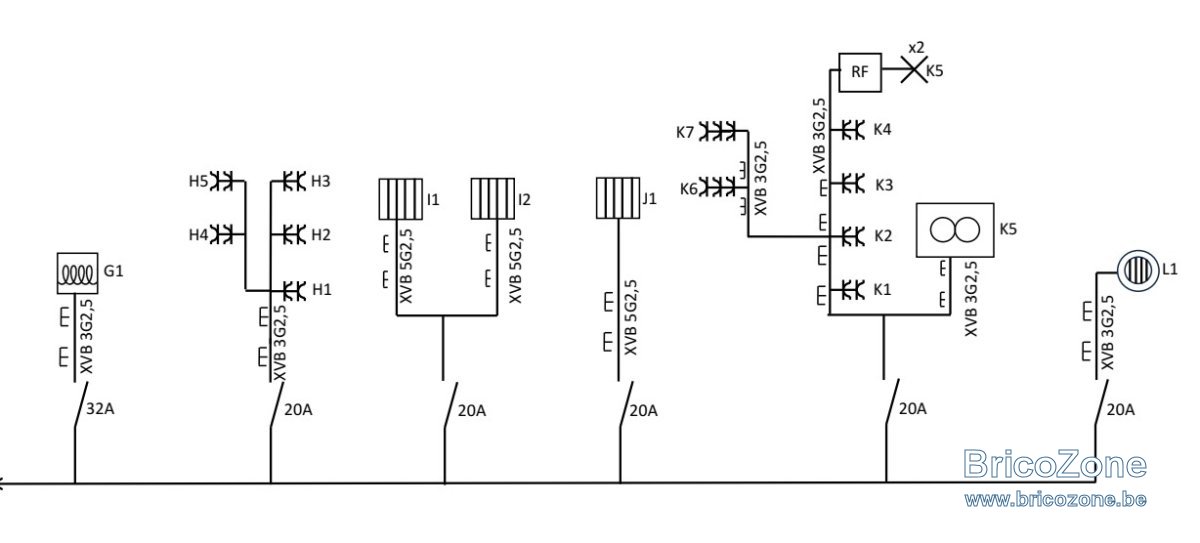

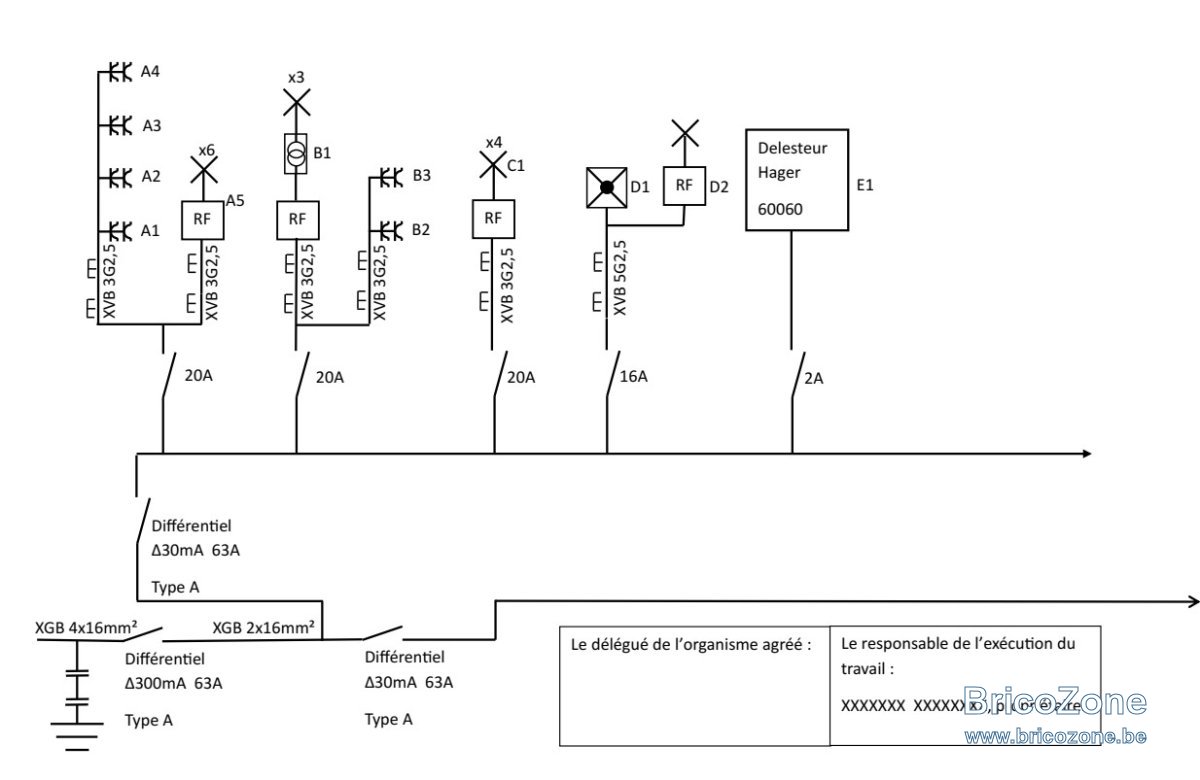

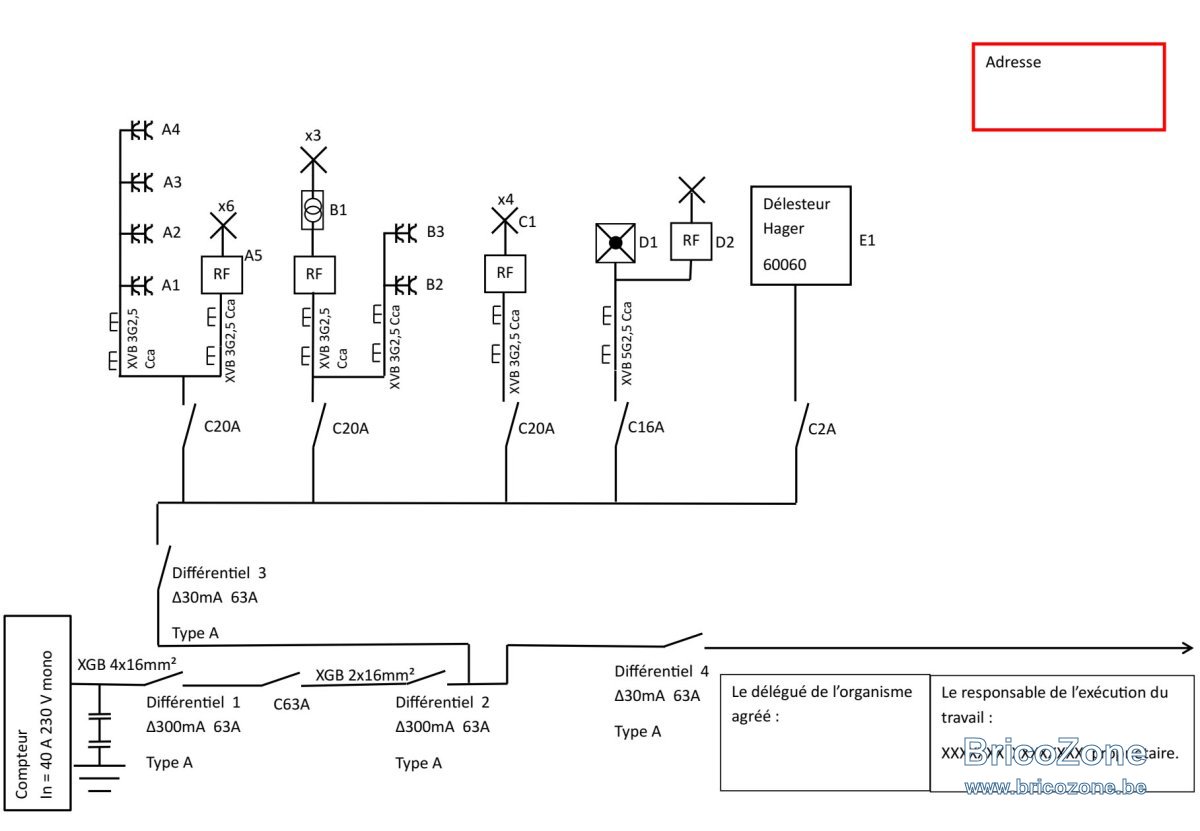

Pourriez-vous vérifier que mes schémas sont maintenant corrects et l'installation aux normes?

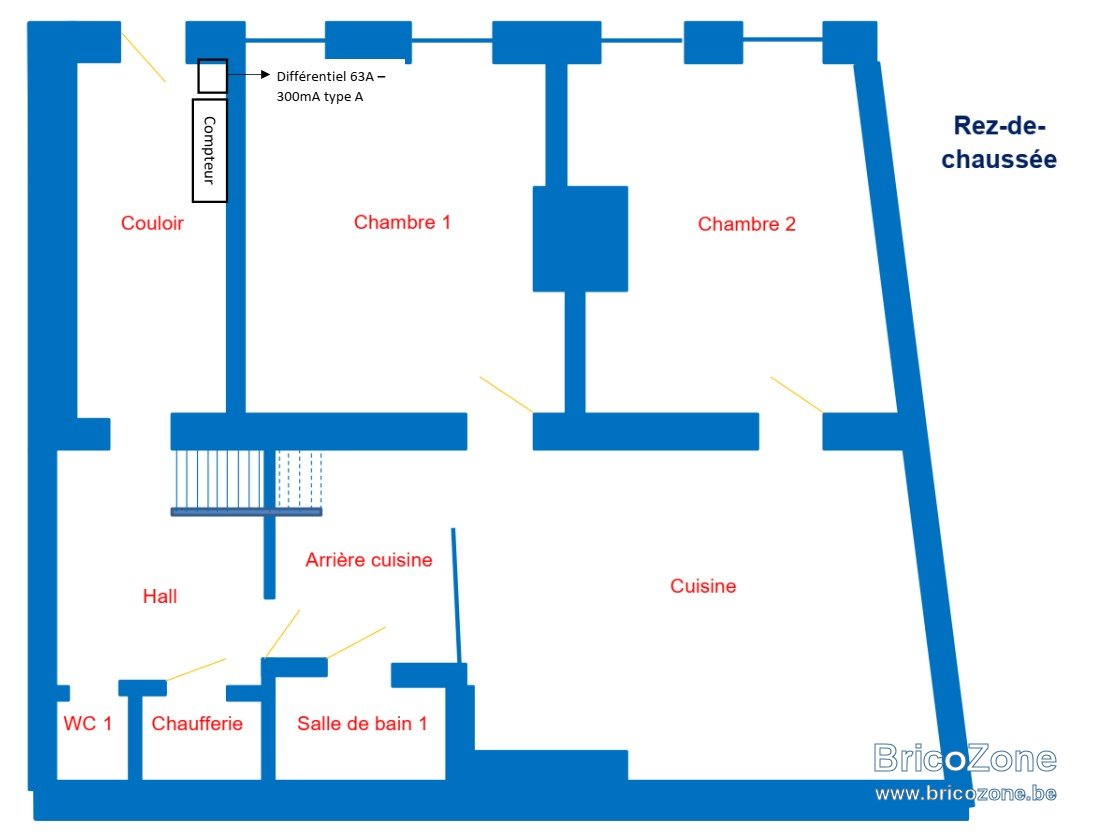

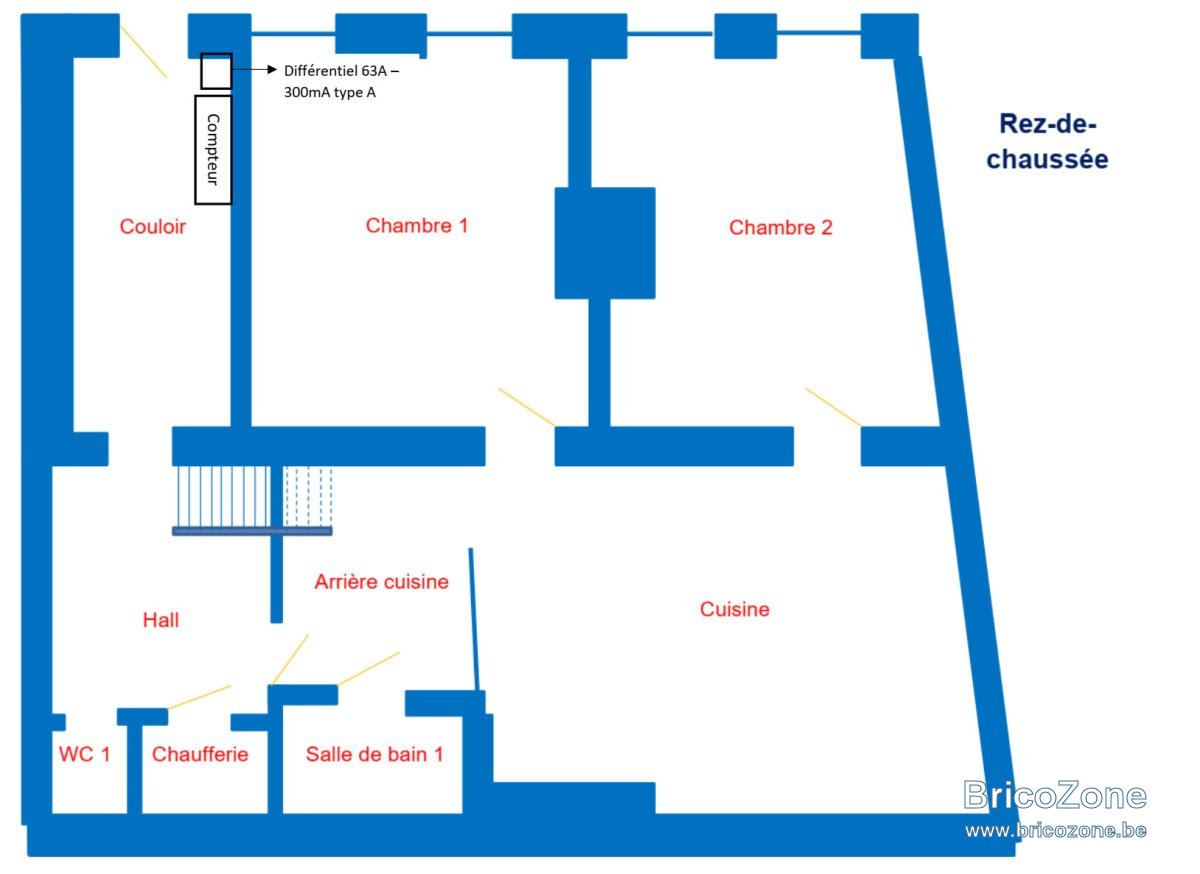

Il y a donc un mini tableau avec le différentiel de 300mA, au rez-de-chaussée, à côté du futur compteur. Le compteur sera relié au différentiel par un XGB 4x16mm².

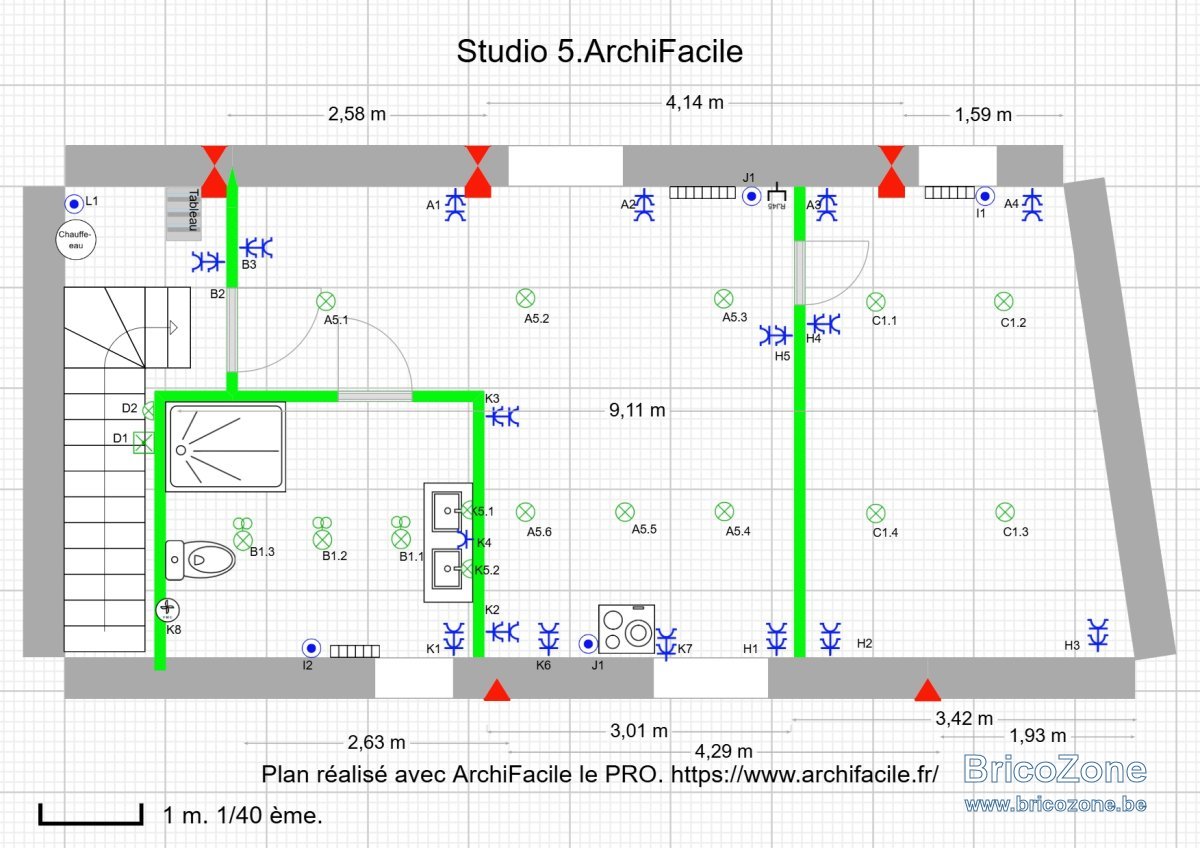

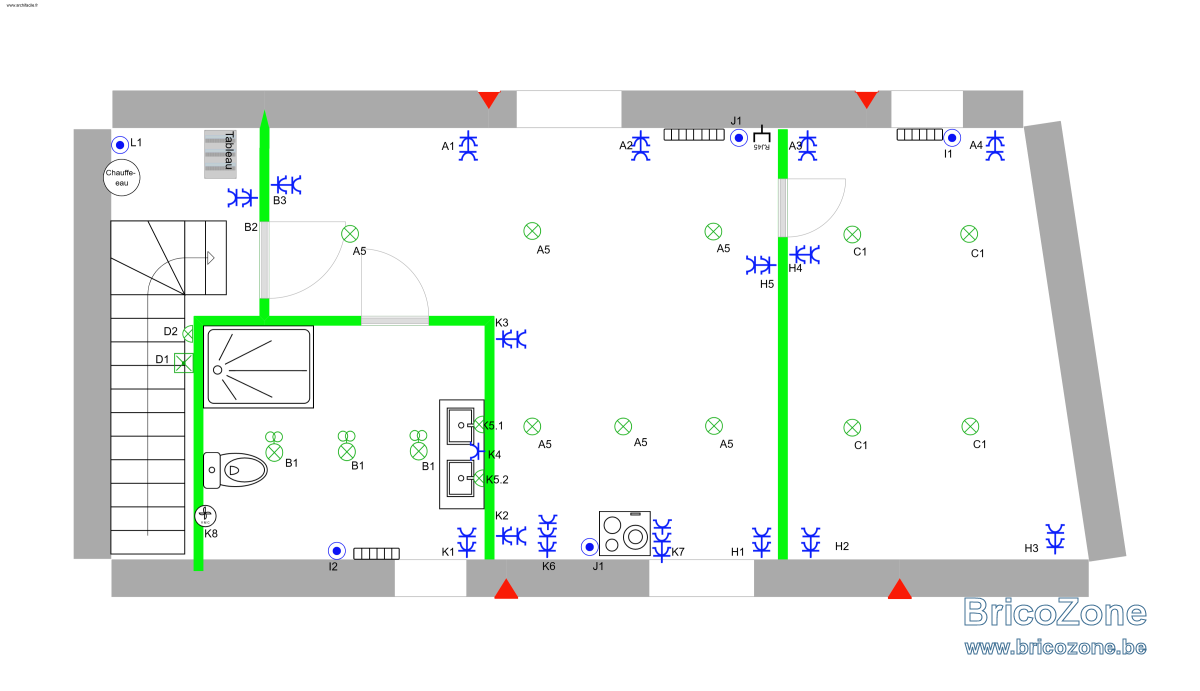

Le tableau principal est situé à l'étage. Il est relié au différentiel de 300mA par un câble XGB 2x16mm².
Merci
Pourriez-vous vérifier que mes schémas sont maintenant corrects et l'installation aux normes?
Il y a donc un mini tableau avec le différentiel de 300mA, au rez-de-chaussée, à côté du futur compteur. Le compteur sera relié au différentiel par un XGB 4x16mm².
Le tableau principal est situé à l'étage. Il est relié au différentiel de 300mA par un câble XGB 2x16mm².
Merci
- #43
Il manque l identification des disjoncteurs.
Circuit G disjoncteur 32A et câble 3g2,5²,pour 32A il faut du 6².
Il manque la classe au feu des câbles, Cca ou Eca....,l Icc des disjoncteurs et le type,C,D.....
Circuit G disjoncteur 32A et câble 3g2,5²,pour 32A il faut du 6².
Il manque la classe au feu des câbles, Cca ou Eca....,l Icc des disjoncteurs et le type,C,D.....
- #44
Pour le circuit G, c'est une erreur sur le schéma, c'est bien du 6mm² qui a été utilisé.
Pour la classe au feu des câbles, je ne sais pas. C'est la câble gris "standard".
Pour les disjoncteurs, le type, c'est la lettre devant l'ampérage? (C20 par exemple?). L'Icc je ne sais pas ce dont il s'agit.
Pour la classe au feu des câbles, je ne sais pas. C'est la câble gris "standard".
Pour les disjoncteurs, le type, c'est la lettre devant l'ampérage? (C20 par exemple?). L'Icc je ne sais pas ce dont il s'agit.
- #45
Il manque un disjoncteur pour protéger la ligne "300mA" "30mA", pour cette ligne prendre du 3G.
Ou ramener un fil de terre au coffret secondaire.
Il manque le transformateur d'intensité du délesteur.
Ou ramener un fil de terre au coffret secondaire.
Il manque le transformateur d'intensité du délesteur.
- #46
Il ne faut pas de disjoncteur vu que la section est compatible avec le compteur...
Par contre, pas de coupure générale du coffret secondaire ?
Par contre, pas de coupure générale du coffret secondaire ?
- #47
C 20,C16.......
Icc c est l intensité de court circuit ,c est inscrit sur chaque disjoncteur soit 3KA soit 3000A ou plus ....
- #49
Absolument pas, obligatoire au niveau de l'installation.
- #50
Ce n est pas obligatoire mais utile.Le différentiel peu être utilisé et sera plus utile que dans un tiroir.
- #51
Les deux différentiels subordonnés de 30mA servent également de coupure.... Il n'y a aucuns circuit sous 300mA...
- #52
Non, aucun circuit sous 300mA. Tous les circuits sont protégés par les deux différentiels de 30mA.
Je vais mettre un 300mA en entrée du tableau secondaire, après celui de 300mA du tableau primaire.
Il servira d'interrupteur "de luxe".
Pour le type d'installation, "230V mono" c'est suffisant? En fait, ORES viendra poser les compteurs après la vérification de l'installation (ORES, le 25/11, la vérification le 6/11), donc je n'ai pas plus d'info, si ce n'est que j'aurai un "nouveau compteur" avec une puissance souscrite de 40A.
Je vais mettre un 300mA en entrée du tableau secondaire, après celui de 300mA du tableau primaire.
Il servira d'interrupteur "de luxe".
Pour le type d'installation, "230V mono" c'est suffisant? En fait, ORES viendra poser les compteurs après la vérification de l'installation (ORES, le 25/11, la vérification le 6/11), donc je n'ai pas plus d'info, si ce n'est que j'aurai un "nouveau compteur" avec une puissance souscrite de 40A.
- #53
- #54
Oui, aucun souci pour le 300mA si vous l'avez déjà...
- #57
Il n'y a pas besoin de disjoncteur ici, ça n'aurait aucun sens. L'article ci-dessus ne dit rien à ce sujet.
Un disjoncteur est totalement inutile ici, on ne va pas limiter la puissance disponible, et, la section est adaptée.
On peut sans souci n'avoir qu'un coffret avec un différentiel, c'est tout à fait classique.
C'est quand plusieurs lignes partent du coffret que l'on met un disjoncteur, pour pouvoir isoler les différents éléments, où , parce qu'il y a une diminution de section (et une section inférieure à celle nécessaire), mais, c'est tout.
Le dernier morceau de l'article dit juste que le le câble venant du compteur est protégé par celui-ci, rien d'autre (ça n'oblige en rien à devoir mettre un disjoncteur dans le cas présent... ce serait stipulé dans ce cas).
Dernière édition:
- #59
Vous pouvez le laisser, mais, il n'est pas nécessaire.
Il manque le comportement au feu (F1 F2 Cca Eca...) et la terre.
Pas besoin de terre au premier coffret, elle ne sert à rien.
Il manque le comportement au feu (F1 F2 Cca Eca...) et la terre.
Pas besoin de terre au premier coffret, elle ne sert à rien.
Dernière édition:
- #60
Si je vous suis bien, il faut qu'une terre arrive dnas le coffret primaire (qui contient, le différentiel 300mA et un disjoncteur ). Mais cette terre ne sera raccordée à rien dans ce coffret primaire.
Le transformateur d'intensité du délesteur, c'est le tore qui "mesure" le courant passant par la phase de l'arrivée? Sion je ne vois pas ce dont il s'agit...
