Viessmann Vitocal 222-S - Configuraton et optimisation

Nudji

• 12 Décembre 2022

• #1

Hello,

L'installation de chauffage a été mise en route, c'est relativement classique pour les maisons actuelles avec :

PAC Vitocal 222-S
Ballon tampon chauffage de 200 litres
Chauffage par le sol sur l'ensemble du rez-de-chaussée ainsi que le couloir et salle d'eau à l'étage

Le chauffagiste est déjà passé pour apporter des modifications à la configuration mais ce n'est pas encore optimale d'après moi et je voulais voir si vous aviez des idées pour améliorer le confort. Histoire que je puisse lui suggérer certaines pistes ...

Actuellement, la température de consigne est à 20 degrés :

On obtient généralement en fin de journée 21 au rez-de-chaussée et 19 à l'étage.
Au matin, on obtient généralement 19 au rez-de-chaussée et 17-18 à l'étage.

Le chauffage ne semblant pas tourner la nuit, j'ai modifié les horaires de fonctionnement et la vitesse de la double flux. Je pense que cela va aider ... au niveau de la déperdition.

Néanmoins, il me semble que la PAC se relance trop tardivement (la dalle refroidi plus vite que la maison) ce qui a pour conséquence que quand la température de consigne est atteinte, cela prend un certain temps pour réchauffer la dalle et arrêter la chute de température.

Pour rajouter au couche au casse tête, on a également un problème de bruit au niveau de la remonté des tuyaux au 1er. On entend fort la circulation (un chhhhhhhhhh continu et stable) qui se communique via la double flux dans toute la maison. Donc on recherche idéalement :

• Température stable de la dalle tout au long de la journée et de la nuit.
• Diminution du débit pour atténuer le bruit de circulation

Voilà voilà, n'hésitez pas si vous avez besoin d'information complémentaire ...



Nudji

• 22 Janvier 2023

• #2

Bon je remonte mon petit post qui n’avait pas trouvé de réponse … car ce matin 17 degrés dans la maison et impossible de ravoir une température valable.

Je suis donc de retour sur les réglages de mon chauffage et en cherchant à gauche et à droite (et principalement les interventions de @kenny82 ), j’ai procédé à quelques modifications :

Code 2005 sur 0 contre 3 au départ
Code 200B sur 3 contre 0
Code pour 200A sur 3 contre 35 au départ

Donc en gros si je comprend bien, mon chauffagiste m’avait réglé le bazar pour que ce soit régulé par ma température intérieur (j’ai du mal capté le 35 qui me parait juste énorme).

Donc on attend que la température intérieur soit en dessous de la consigne pour réchauffer la dalle ???

Code 2006 sur 0 comme d’origine
Code 2007 sur 6 comme d’origine
Code 200E sur 400 comme d’origine

Au niveau du circulateur secondaire, je l’ai mis depuis quelques semaines à 75% pour minimiser le bruit. (Code 7343 : 60) Cela marche pas trop mal …

J’ai modifié également la plage de chauffe afin que cela tourne 24h/24. Avant j’avais 2 quiet time a l’heure du couché et du matin car la circulation de l’eau est bruyante.

Maintenant j’ai plusieurs code erreur (qui sont là depuis le démarrage de l’installation) :

• Code 4A qui serait une température d’évaporation trop faible au niveau du groupe frigorifique.
• Code D6 qui serait un problème de débit dans mon circuit secondaire.
• Code AA pour un interruption du dégivrage.

Mon chauffagiste me dit que plusieurs erreurs être due à des bulles dans le circuit de chauffage.

Et pour bien finir je vois à l’instant une ligne dans le journal de bord indiquant : Chauffage électrique ST1 (0%) alors que celui-ci est coupé. Et j’ai toujours une température de départ de 19 degrés et j’ai froid



kenny82

• 22 Janvier 2023

• #3

Alors
Pour certaines il y a des solutions

d6
Cela depend du modele j ai eu et j ai encore certains d6
En cause le capteur et le soft

alors certaines machines sont patchable par viessmann mais que par eux
Et ca enleve l erreur ( dans les fait elle y est physiquement mais n est plus reporté que si la durée est longue) le capteur fait tac tac
C est apparu le plus souvent chez moi quand je te tais de mettre l ecs trop chaude ( sans doute la densite de l eau alors sur le capteur )

on m a aussi proposé de mettre un autre capteur plus sensible au debit pour qu il n y ai pas ce soucis sur d autres pac non patchable

le AA je l ai eu aussi
Plusieurs cause soit un soucis au niveau du groupe ( température ou glace qui s accroche aux quadrillages) ou une température d eau inf a 16 degres ce qui empeche le soft de continuer a prendre les calories de la maison par exemple

Le 4A pourrait etre plus mecanique ou lier au AA du dessus par exemple

ton 75% pourrait etre la cause du d6 aussi j ai remarqué que c est lieux si 100% ( ca en fait moins mais n annule pas)



kenny82

• 22 Janvier 2023

• #4

Tes nouvelles valeurs sont bonnes



Nudji

• 22 Janvier 2023

• #5

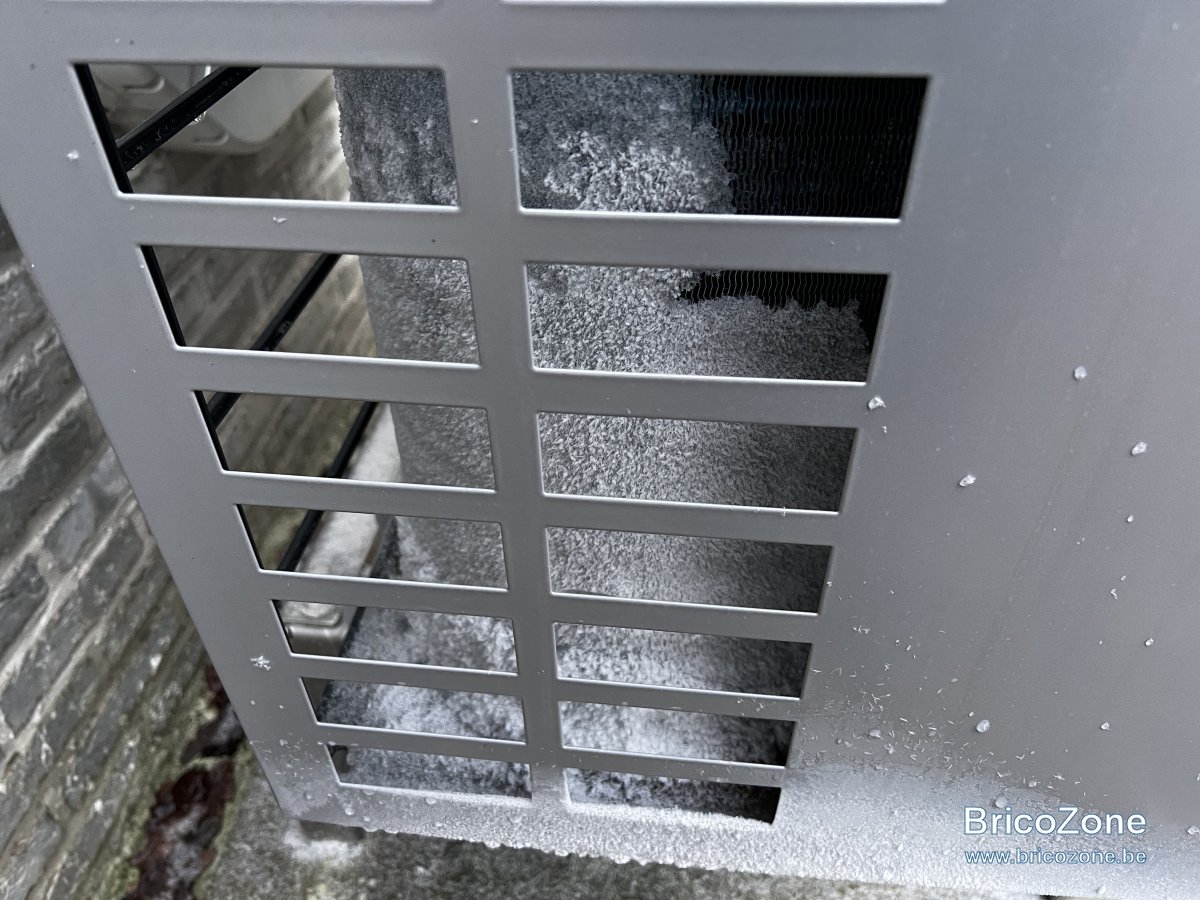

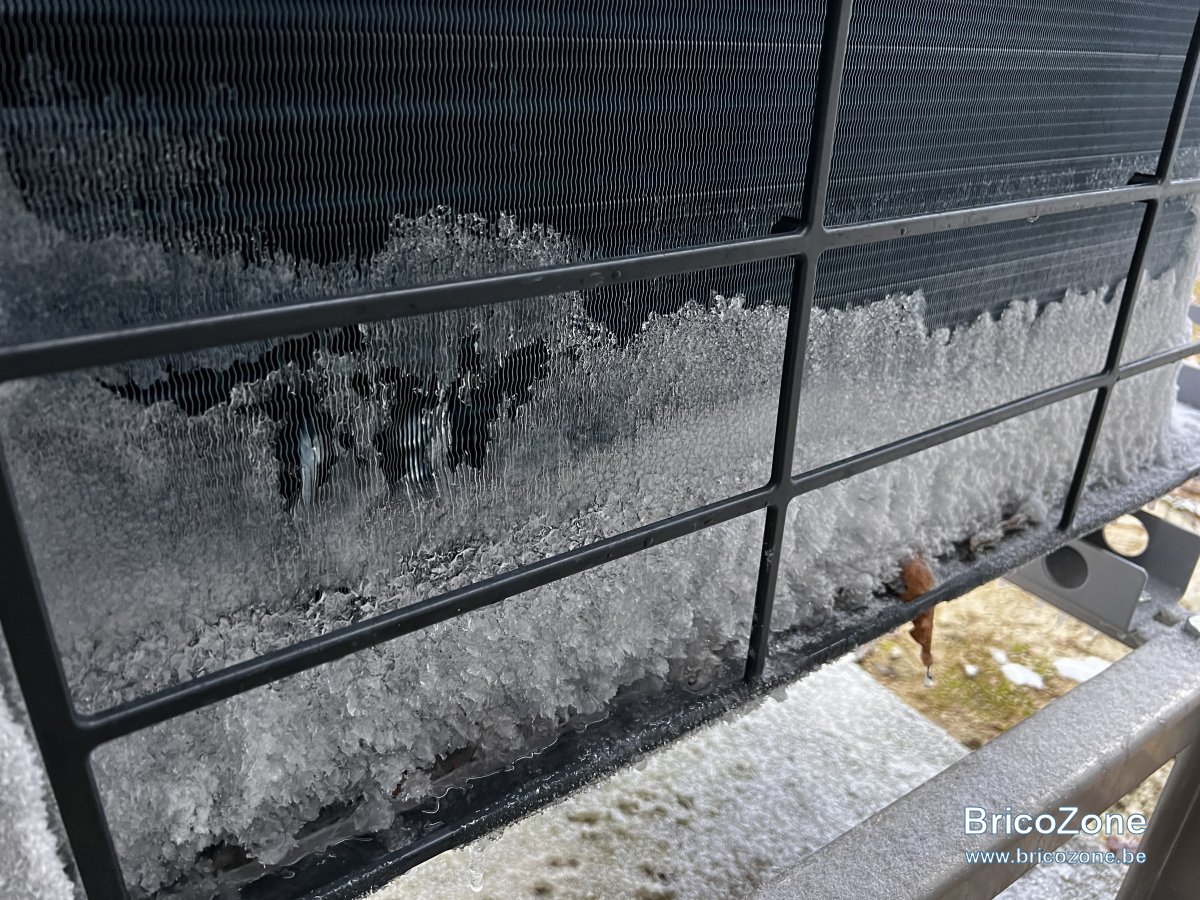

Bon, en attendant ta réponse j’ai été vérifié l’unité extérieure …

Et je pense avoir trouvé l’origine de mes messages …. C’est moins grave que la dernière fois mais bon je m’étonne qu’il y en ait autant alors qu’il fait pas encore si froid en continu.

Donc décapeur thermique et dégivrage manuel extérieur / intérieur …. Bon ça a intérêt a chauffé car la j’ai froid



kenny82

• 22 Janvier 2023

• #6

J avais pas tout tord lol



kenny82

• 22 Janvier 2023

• #7

Regarde ta valeur 5010 dans compresseur

augemente le
Il est a combien
100
150

Je la i deja mis a 400 pour etre sur a certains endroits



Nudji

• 22 Janvier 2023

• #8

Sinon, j’ai priori la même PAC que toi … une 222-s en triphasé.

Pour le débit j’aimerais bien être à 100% mais j’ai un bruit (chhhhhhhh continu) au niveau de la nourrice située juste à côté de la chambre et madame a du mal avec ça.



Nudji

• 22 Janvier 2023

• #9

Il était déjà à 400 … Enfin un bon réglage de mon chauffagiste.



kenny82

• 22 Janvier 2023

• #10

Suis en mono
Mais apres une visite du tech viessmann pour le d6
Il a fait une mise a jour du soft
D6 des que la consigne d ecs etait au dessus de 50 (vers 60 d eau chauffage donc)
Il y a 3 carte au moins differente selon l age

sinon commande la piece 7856786
C est pas celui prevu pour mais il detecte un debit moins gros donc devrait regler le soucis



Nudji

• 22 Janvier 2023

• #11

Encore une petite question, j’ai un vitoconnect qui est connecté correctement à la PAC et Internet….

Dans ViCare, il est marqué que l’installation est Ok mais la PAC n’apparaît pas. Y a t il a paramètre à vérifier dans la PAC pour activer la connectivité via le câble ? Ou c’est plug and play ?



kenny82

• 22 Janvier 2023

• #12

Non plug play

si le cable est débranché du v par exemple
Il passe en erreur par exemple

J ai jamais eu le cas

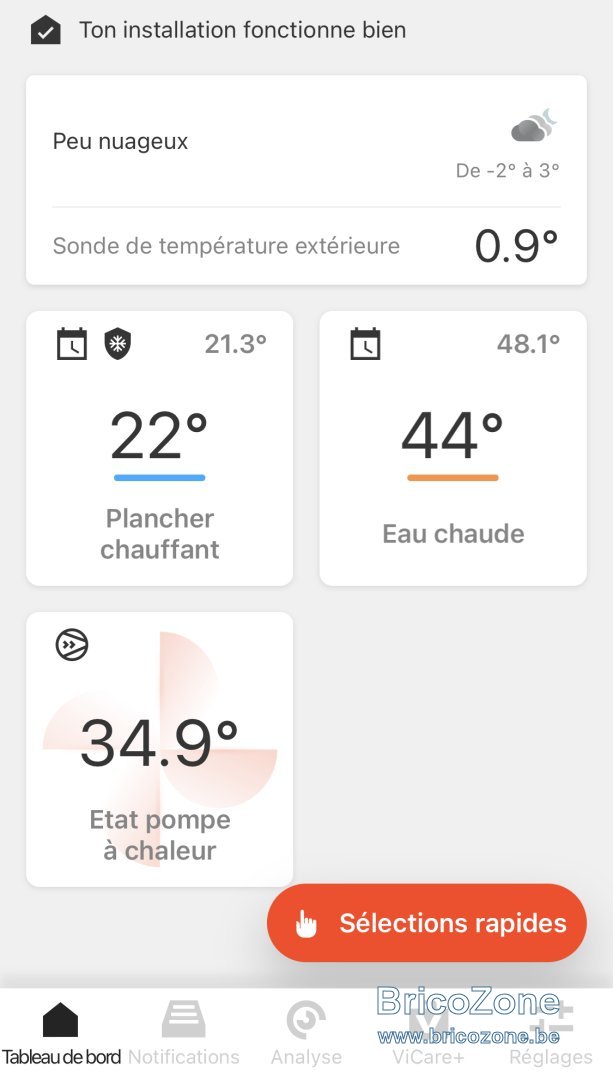

Voila ce que j ai sur iphone



Nudji

• 22 Janvier 2023

• #13

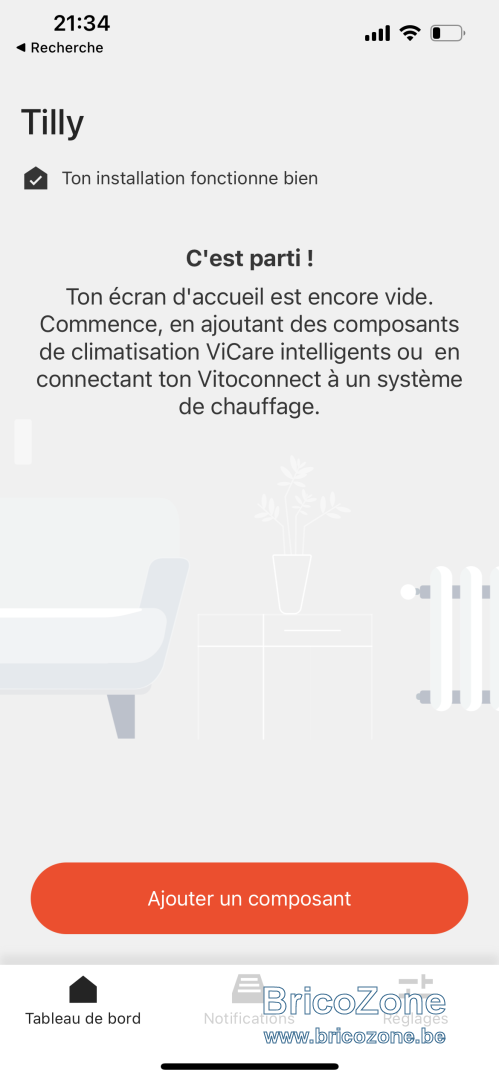

Mouais chez moi ca Donne ceci :

Sinon mon problème de dégivrage est encore present mais la température intérieure étant de 16-17 degrés, on est peut-être dans l’autre cas de figure que tu as mentionné (eau à 16 degrés) …

En tout cas la PAC se réamorce seule donc y a plus qu’à attendre que la température de la maison remonte.

Petite question, en regardant dans le log de l’installation : quand le dégivrage démarre et s’arrête correctement, généralement cela dure seulement 2 minutes : normal ?

Autres question, j’ai activé le chauffage électrique, est-ce que dans le synopsis on voit la consommation instantanée de celui-ci ou le pourcentage d’utilisation ?

En tout cas grand merci pour ton aide sur toute ces questions de PAC. J’ai appris énormément grâce à toutes tes interventions et j’ai l’impression que je commence tout doucement à maîtriser l’installation en profondeur.



kenny82

• 22 Janvier 2023

• #14

Il y a aussi un degivrage passif quand la température depasse 5 degres par arret simple

non tu vois sont declenchement par les éclairs sur l ecran de la pac
Et sur l app il y a un onglet aussi
Tu as le codage pour le nombre d appoint que tu utilises
1/2/3 (3/6/9kw)



kenny82

• 22 Janvier 2023

• #15

Tu as créé comment ton install vitoconnect?



Nudji

• 22 Janvier 2023

• #16

kenny82 a dit:

Tu as créé comment ton install vitoconnect?

Cliquez pour agrandir...

Elle a été raccordé par le chauffagiste et il y a eu un transfert de propriétaire car il l’avait enregistré sur son nom et e-mail.

je soupçonne le câble d’être défectueux, un des récepteurs infrarouge ‘est pas enfoncé de la même manière que le deuxième.

Pour la résistance, j’avais trouvé l’information dans le guide. Donc dans mon cas la résistance n’est actuellement pas utilisé.



kenny82

• 22 Janvier 2023

• #17

Comment sont les led ?
Vertes jaunes rouges????



kenny82

• 22 Janvier 2023

• #18

Tu as un cable alim
Et un cable de com qui se termine par l optolink qui s enfonce dans le V a gauche de l ecran derriere le volet



Nudji

• 22 Janvier 2023

• #19

kenny82 a dit:

Tu as un cable alim
Et un cable de com qui se termine par l optolink qui s enfonce dans le V a gauche de l ecran derriere le volet

Cliquez pour agrandir...

La partie câblage est bonne, des qu’il y a de l’USB cela devient mon monde. J’ai la maison en blanc fixe signifiant le bon fonctionnement …

La partie optolink me semble défaillante, une des led est plus enfoncée que l’autre et lorsque je regarde le connecteur au travers de mon iPhone, il n’y a qu’un infrarouge qui clignote …



kenny82

• 22 Janvier 2023

• #20

C est cheloux
Tu as essayer d ajouter ton vitoconnect encore
?
