Viessmann Vitocal 222-S - Configuraton et optimisation

kenny82

• 9 Février 2023

• #41

Ton chauffagiste a raison
Sans résistance j arrive a 56degres en gros
La pac donnant 61degres seule sur le côté chauffage

Enfin 55 c est suffisant pour la legio
J ai 44 en cible h24 puis une periode a 56 degres lors de la prod solaire par exemple



kenny82

• 9 Février 2023

• #42

2005 2??
200B 0??

pourquoi pas
2005 3
200A 0 ou faible
200B 3



Nudji

• 9 Février 2023

• #43

Je vais essayé, je pensais qu’avec ces réglages je passais à 100% en loi d’eau.



Nudji

• 9 Février 2023

• #44

kenny82 a dit:

2005 2??
200B 0??

pourquoi pas
2005 3
200A 0 ou faible
200B 3

Cliquez pour agrandir...

Je suis perdu et j’aime pas ça :

Le 200B a 3 = régulation par rapport à la température extérieure avec compensation (je suppose de 200A)

Le 200A a 0 = Pas de compensation et on ajuste en fonction de mais ce n’est pas l’idéale.

Mais qu’est ce que le 2005 ? Et pourquoi sur ce setting tu me pousses vers celui qui ne s’occupe pas de la sonde extérieure alors que le 200B dit le contraire.

Je te serais reconnaissant si tu pouvais m’expliquer la logique. Et désolé si c’est une bêtise …



kenny82

• 9 Février 2023

• #45

Oui 2005 2 ok
C est moi qui bug pour 3
2003 1
200A sur 0 ou peu
200B sur 3



Nudji

• 9 Février 2023

• #46

Ok merci

On est d’accord que si 200A = 0 alors je peux mettre ce que je veux à 200B cela n’a pas d’incidence puisque la compensation sera de toute façon de 0 « écart de température * 0 = 0)

Pour le 2005, si je met à 0, cela va réguler en fonction de la température extérieur pour le chauffage mais également pour le rafraîchissement ou je dois passer le paramètre à 2 si j’ai du rafraîchissement ?

C’est juste pour être sur que j’ai bien compris la logique.



kenny82

• 9 Février 2023

• #47

0ou 2 pour chauffage ca change rien 2005
Perso je laisse 200b sur 3
Et tu choise pour 200a de 0 a pas grand chose
C est juste philo de laisser 200b sur 3
Genre la regul sait mais on lui interdit via 200a



Nudji

• 10 Février 2023

• #48

Hello,

Ce matin comme hier le sol est froid, je m’étonne que durant la nuit le sol ne reste pas un minimum tiède.

Pourtant l’horaire est bien réglé en 24/24 …. Avec les réglages voulu est ce que le sol n’est pas sensé avoir une température stable en tout temps dépendant de la température extérieure ?

Pourtant j’ai une loi d’eau : pente 4 / parallèle -4 ce qui donnerait théoriquement une température de départ de 28 degrés à 0 … ce que nous avons eu cette nuit.

Que puis-je vérifier ? Comment est calculé la température de consigne actionnant la PAC ?



kenny82

• 10 Février 2023

• #49

Delta d enclenchement
Pose mini du compresseur
Loi pour moyenne de la loi d eau

etc



D

Dupjeje

• 10 Février 2023

• #50

En ce moment j'ai effectivement 28°C en consigne d'entrée (-2.3°C à lextérieur, 21.2°C intérieur pour consigne 21°C), Pente 0.5 / parallelle -8 (premier hiver en cours de réglage).

Combien as tu en temperature intérieur (réelle/consigne)? Quelle est ta temperature de retour d'eau (26°C pour ma part)?



Nudji

• 10 Février 2023

• #51

Dupjeje a dit:

En ce moment j'ai effectivement 28°C en consigne d'entrée (-2.3°C à lextérieur, 21.2°C intérieur pour consigne 21°C), Pente 0.5 / parallelle -8 (premier hiver en cours de réglage).

Combien as tu en temperature intérieur (réelle/consigne)? Quelle est ta temperature de retour d'eau (26°C pour ma part)?

Cliquez pour agrandir...

Actuellement je suis pas sur site et il me semble que les informations dans ViCare ne sont jamais tres fiables.

Par exemple mon ballon tampon de chauffage est mentionné comme ballon ECS.



D

Dupjeje

• 10 Février 2023

• #52

Mon instalation est différente, je n'ai pas de ballon tampon (je ne comprends pas d'ailleurs l'utilité, j'ai PC RDC/Etage 173m2 sans ballon tampon).

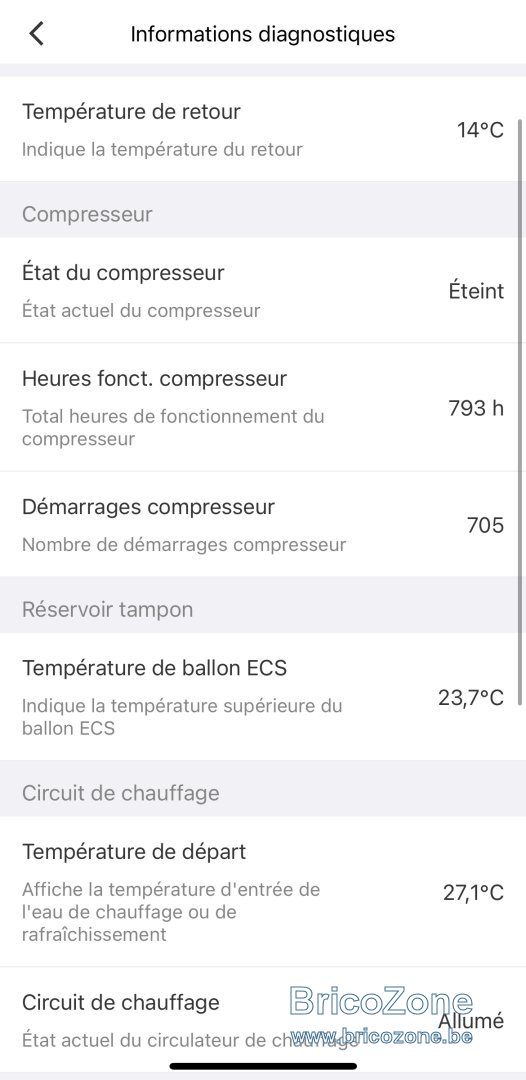

Ce qui me choque c'est la temperature de retour et la chute de temperature: 27 en entrée et 14 en retour: chute de 13°C!!, je ne suis pas expert mais ce n'est vraiment pas normal (normalement inférieur à 5°K pour plancher chauffant basse temperature).
Quand tu sera sur site, regarde la vitesse du circulateur (% fixe, non variable), normalement 85% réglage par défaut Viessmann (modifiable dans le codage, pas le code en tête).
Pour info j'ai une vitocal 222S 10KW pour 173m2 de PC, maison de 2022.



Nudji

• 10 Février 2023

• #53

Ma pompe en PWM est à 100% maintenant …

Le ballon tampon permet de limiter la mise en route du compresseur mais également l’autoconsommation des PV.

Pour le retour à 13, c’est peut-être durant le dégivrage. Le sol n’est pas à cette température je te rassure, il fait quand même 19,5c dans la maison.



D

Dupjeje

• 10 Février 2023

• #54

Nudji a dit:

Pour le retour à 13, c’est peut-être durant le dégivrage. Le sol n’est pas à cette température je te rassure, il fait quand même 19,5c dans la maison.

Cliquez pour agrandir...

Ok il faudrait que tu nous donne ta chute de temperature hors dégivrage, c'est un indicateur clé de ton installation.

Dans mon cas lorsque le chauffage ne tourne pas (chauffage ECS en cours par exemple), la temperature entrée est plus moins égale à la temperature sortie.

Pour le circulateur, je suppose qu'il est paramétré fixe à 100%, ça peut-être bruyant en effet, le miens à 85%, je l'entends un peu dans la pièce d'a côté (je testerais peut-être 75%)



kenny82

• 10 Février 2023

• #55

Si ballon tampon alors le circulateur interne barbotte entre la pac et le ballon
Et un autre fait le circuit entre le ballon et l émetteur



Nudji

• 10 Février 2023

• #56

Quand tu parles de circulateur, ils sont intégrés à la PAC car personnellement … y a pas l’air d’avoir de circulateur externe (tout est caché dans la PAC).

Au niveau du ballon, il y a le retour émetteur qui rentre dedans (en bas) et un circuit qui va vers la PAC, Je comprend pas comment je pourrais forcer la surchauffe lors d’un surproduction PV. Ça m’énerve de pas comprendre.

Quelqu’un pourrait m’expliquer la différence entre le paramètre 734A qui est en standard a 60 (mais chez moi à 100) et le 7343 qui est clairement la puissance de la pompe (quand on varie ce paramètre on entend directement la différence).

Merciiii



kenny82

• 10 Février 2023

• #57

Tu as une capacité tampon alors mais pas un ballon tampon
Ballon:
Pac aller Et retour dedans
Emetteurs aller et retour dedans
Ca impose donc un autre circulateur apres le ballon entre lui et les emetteurs

capacité
Augmente le volume d eau mais en gros c est un gros tuyau avec un aller ou un retour qui le traverse
Le circulateur de la pac gere alors a lui seul le tout



Nudji

• 12 Février 2023

• #58

Cette installation de chauffage aura été une GRANDE aventure …. Heureusement que je m’y intéresse car sinon je pense que j’y serais encore dans 4 ans.

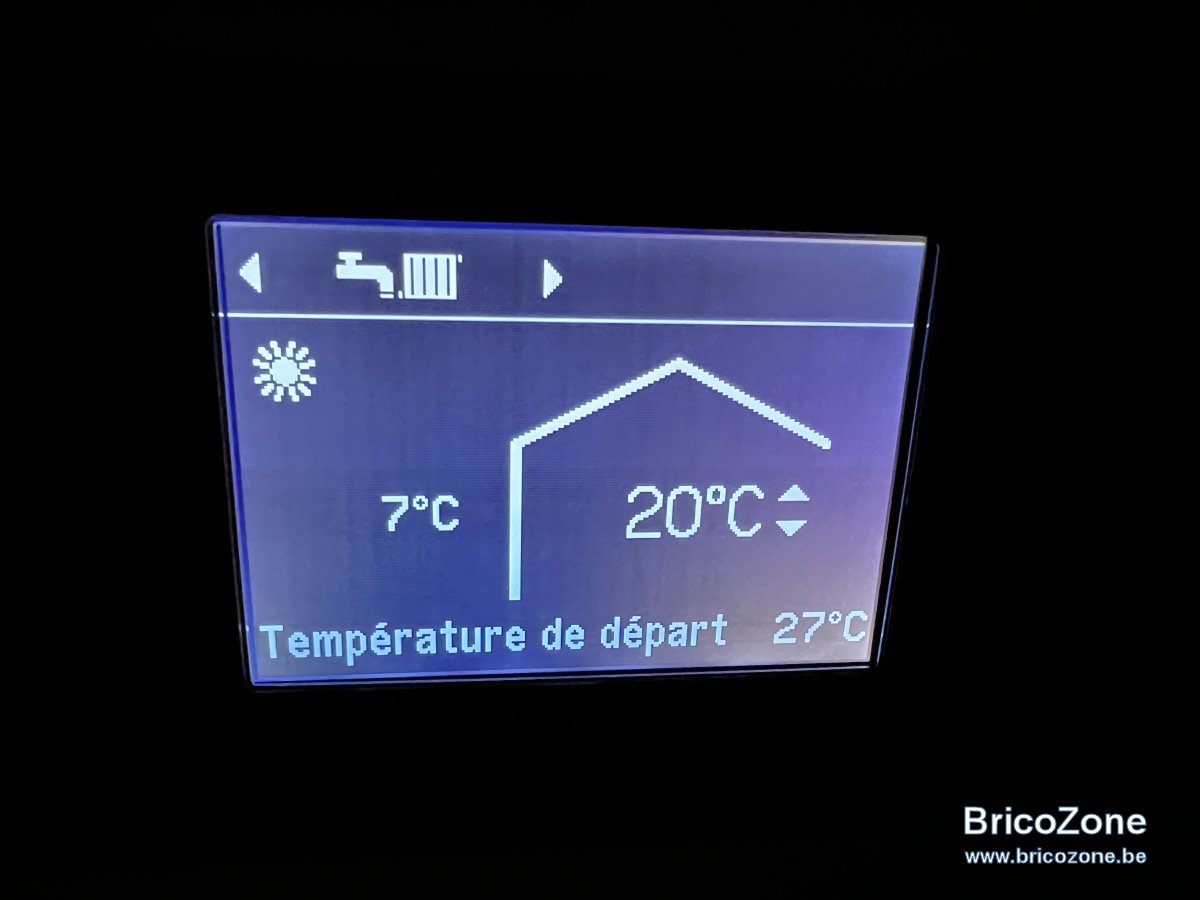

Aujourdhui, je m’étonne que le chauffage n’a pas tourné de la journée …. Je diminue la parallèle de 1 et j’attend jusqu’à ce soir sans y toucher. Résultat rien hormis un message qui m’indique que la température de départ est de 27, ce qui visiblement n’est pas le cas.

Finalement, eclaire de génie, je force le départ de la pompe CC2 (PWM) via les tests relais et miracle …. La température de départ chute à 24 degrés (température du ballon) et la PAC se met en marche.

En gros :

1. La PAC maintient l’ECS à température tout au long de la journée
2. La pompe CC2 ne tourne visiblement que quand le compresseur démarre (il doit avoir probablement un reglage).
3. La PAC voit la température résiduelle due à la production d’ECS.
4. La PAC se dit qu’il n’y a pas besoin de puissance.

Je vais contacter le chauffagiste (encore) sauf si vous savez où je dois aller checker pour ce paramètre de pompe.



kenny82

• 12 Février 2023

• #59

Dans ton cas je ne vois pas pourquoi tu as déclaré un ballon tampon
Puisque dans les fait c est pas utilisé comme un ballon
Peut etre une piste
Car ca veut dire que tu dois avoir un second circulateur qui doit faire refroidir le ballon et la pac doit le voir via la sonde ballon et donc alors demarrer

c est mon avis



Nudji

• 12 Février 2023

• #60

kenny82 a dit:

Dans ton cas je ne vois pas pourquoi tu as déclaré un ballon tampon
Puisque dans les fait c est pas utilisé comme un ballon
Peut etre une piste
Car ca veut dire que tu dois avoir un second circulateur qui doit faire refroidir le ballon et la pac doit le voir via la sonde ballon et donc alors demarrer

c est mon avis

Cliquez pour agrandir...

Probablement juste …. Je sens qu’il va pas apprécier que je remette en doute son installation et son travail.

Je comprend pas comment on peut faire des âneries comme ça …. A se demander si il a déjà fait dans le passé.
