VMC DF installé entièrement dans espace isolé

Bonjour,

Je lis, je questionne, je m'interroge… mais je ne suis pas encore certain d'être au point pour installer ma VMC.

Je fonctionne avec une entreprise qui m'accompagne et fournit le matériel.

Pour le groupe VMC, j'ai ceci :
VMC double flux SENTINEL KINETIC Plus Debit 440m3/h (de chez Vent Axia)

Après le groupe VMC, je place deux collecteurs Uniflex sur lesquels j'arrive en 180 et repars avec des conduites de 63mm (toujours UNIFLEX).

La VMC est placée en grenier (qui est dans l'espace isolé — isolation en toiture).

Si je procède de la sorte, est-ce OK ?

Le groupe VMC est placé en hauteur, plus haut que la prise d'air neuf et l'évacuation d'air vicié, plus haut que l'ensemble des bouches de la maison.

Entre la VMC et l'extérieur, j'utilise des tubes en galva isolés avec une pente la plus régulière possible vers l'extérieur.
Entre la VMC et les collecteurs de dispersion de l'air, une pente ? pas de pente ? Le plus simple pour moi serait de poser les collecteurs au sol sur l'osb du grenier (risque de bruit ? vibration ?) J'imagine que le groupe étant DF, plus besoin d'isoler les tuyaux puisqu'ils sont avec de l'air à température relativement proche de la température intérieure et dans l'espace chauffé.

Entre la VMC et les collecteurs d'aspiration de l'air, même question : pente ? pas de pente ? À nouveau, le plus simple pour moi serait de poser le collecteur au sol. Mais ne faut-il pas une pente +/- régulière entre la VMC et les bouches d'aspiration pour que l'humidité aspirée depuis cuisine et sdb typiquement ne stagne pas à un endroit dans les conduits ?Que privilégiez-vous sur ce point ?

Mes gaines Flex entre les collecteurs et les bouches de pulsion d'air : n'importe quel parcours ?
Mais gaines Flex entre les collecteurs et les bouches d'aspiration d'air : n'importe quel parcours ou pente +/- constante vers les bouches pour éviter accumulation d'eau dans les gaines ?

Dans la VMC, il y a l'échangeur de chaleur et la production de condensation. Elle doit partir dans l'aérateur des évacuations (WC, douche…). Sur ce circuit là, je place des tuyaux PVC en pente de 1 ou 2 % vers la conduite PVC de l'aérateur, et avant de l'y joindre place simplement un clapet anti-retour ou faut-il être plus méfiant par rapport aux odeurs d'égouts ?

Un tout grand merci pour vos différentes réponses…

Compliqué à mettre en œuvre, ces VMC. Le pire !!! Bien plus facile de mettre du chauffage sol, ou la plomberie sanitaire, et même l'électricité... Car la VMC, il y a la qualité de l'air et les risques de condensation qui entrent en compte !

Bonjour,
que vous dire ... l'entreprise qui vous accompagne et fournit le matériel n'est certainement pas au top des matériels

Si ce n'est pas indiscret, combien pour le matos et combien pour les conseils ?

Vous dites "conduites de 63mm" vous parlez de quel diamètre, extérieur ou intérieur ?

En DF l'emplacement en hauteur du caisson VMC-DF a quelle utilité pour vous ... pour l'air neuf, je peux comprendre mais pour l'air vicié ou les gaines de distribution ?

En espace chauffé, seules les gaines d'arrivée d'air neuf et de sortie air vicié doivent être isolées.

Il n'y a aucun pb d'humidité avec une DF si vous êtes en espace chauffé. Sauf dans l'échangeur côté extract mais là c'est normal

Les condensats, ne partent pas dans un aérateur mais dans un conduit des EU ! La pente de ce tuyau doit être maximum et pas 1 ou 2% de pente ! Et avec un siphon

NON et NON, une VMC-DF c'est simple à installer à condition d'avoir tout prévu à l'avance ... et de connaitre les b.a.bas. Voir le superbe, que dis-je l’extraordinaire blog sur les VMC-DF, c'est ici

Un grand merci pour la réponse !

Je vais aller lire ce super blog alors…

Et pour répondre à vos questions : 63mm par gaine (diam intérieur) Mais plusieurs gaines par bouches : (3 pour la cuisine, 4 pour le séjour qui est plus grand, 2 par chambres…) mais tout ceci ne veut pas dire grand chose sans les volumes.

Le coût total ? Autour des 4000€ je crois mais c'est de mémoire.

Bonjour,
en Belgique des gaines DN75, c'est n'importe quoi. Il faut du DN90 (75 interne).

4000 €ht je suppose ? Si vous aviez le chiffre précis car avec une SENTINEL KINETIC Plus je trouve ça bien cher pour une instal que vous allez assurer.

C'est quoi vos pièces et les surfaces au sol de chacune ?

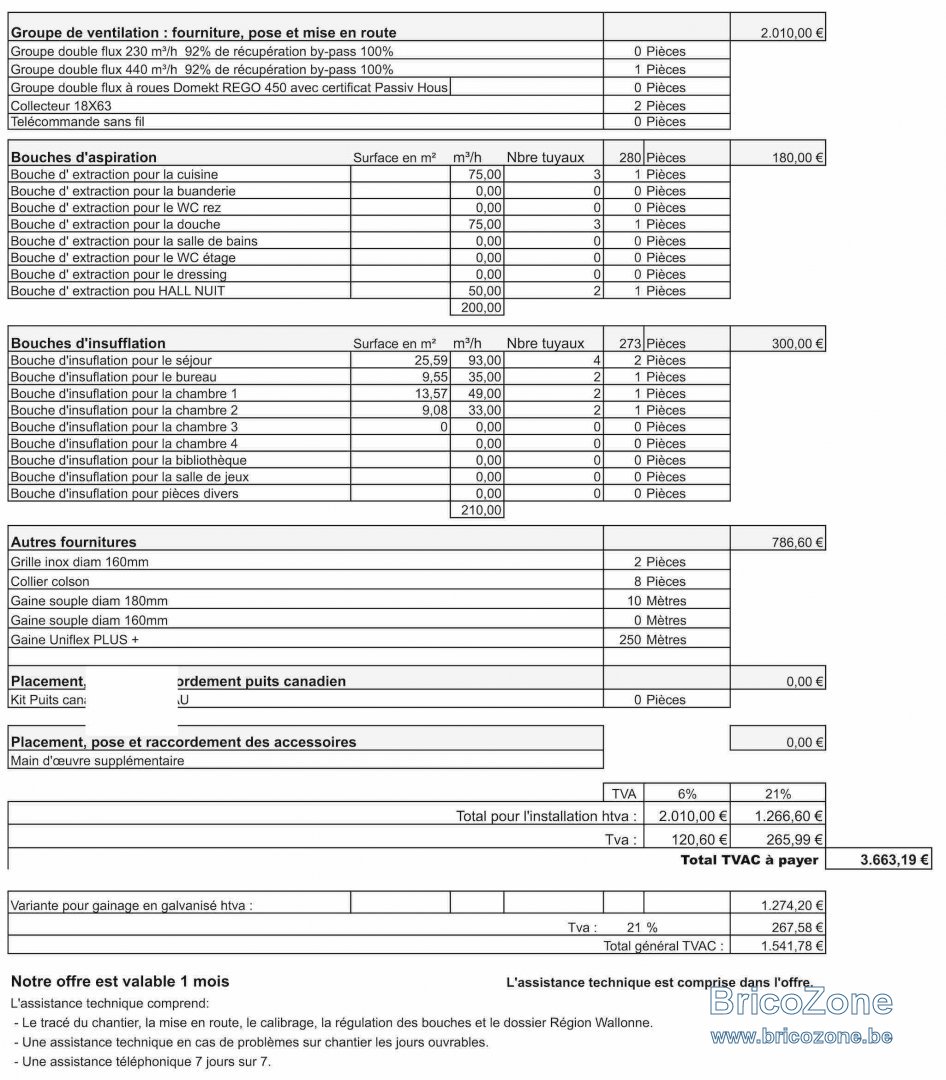

voilà…
Et je confirme la qualité de l'assistance technique.
Les surfaces au sol ne veulent pas dire grand chose, les plafonds étant tantôt très bas tantôt très très haut… => volumes très différents des surfaces.

Par exemple, la cuisine : 35m2 sur 2,4m de haut. Le séjour : 25,5m2 sur +/-6m de haut pour la moitié et et 2,5m de haut pour l'autre moitié.

Bur, sdb et Ch1 : 35m2 au total sur 2,5m de haut
Ch 2 : 9,5m2 sur +/-3,5m de haut.

Subtilité : nous aménageons la maison en deux temps. Au total, elle va plus ou moins doublé de volume dans quelques années.

Merci pour tous vos avis… cela dit, tout le matos m'a déjà été livré :-s et je suis plutôt confiant sur l'ensemble. Par exemple, l'intérieur des gaines UNIFLEX + est très très lisse (pas du tout annelé comme l'extérieur).
D'après le responsable avec lequel je travaille, l'air circule à max. 1,2 voire 1,5m/secondes... Donc fort lentement si j'ai bien identifié les choses.
