Volet electique qui descend mais ne remonte plus

Bonjour à tous,

Je vous explique comment mon problème est apparu car cela a probablement un lien...

Je possède un volet électrique depuis 2012 et il a toujours bien fonctionné. Je me suis mis à la domotique et j'ai voulu installer ce module "shelly 2.5". En résumé c'est un petit module qui fonctionne en plus de l'interrupteur haut/bas. Il possède 2 relay qui permettent d'automatiser l'ouverture et fermeture de volet. Mon objectif était de les ouvrir fermer en foncion des heures de lever et coucher soleil.
Pour détecter si le volet est entièrement ouvert ou fermé, il se base sur la consommation électrique....sauf que me concernant, j'ai l'impression qu'il détectait bien quand le volet est ouvert mais pas quand il est fermé car il continuait non stop à vouloir descendre.
Jusqu'au moment ou 2 "lattes" se sont séparées.

J'ai remis les lattes en place, voulu remonter le volet...et là plus rien, il veut bien descendre mais plus monter, rien ne se passe.
J'ai retiré le module et remis juste l'interupteur double, et idem il ne veut plus remonter.

Je me dis qu'il y a peut être un detecteur quelque part qui est sensé indiqué si le volet est remonté et donc couper le moteur, mais je ne vois rien. Avez-vous une idée de comment je pourrais solutionner ce problème?

Voici quelques photos, j'ai trouvé sur le cache du coffret des numero de serie qui m'on ammené à ce pdf mais je j'ai pas trouvé d'info relevante.

Merci pour votre aide

Ça marchait bien avant, pourquoi avoir voulu faire compliqué quand le simple marchait bien....
Bon, je ne fais pas avancer le schmilblick

haha et encore avant ca marchait très bien avec une sangle
Pour compléter, le moteur ne bouge pas d'1mm, comme si la connexion ne se faisait plus.

Pourquoi vouloir absolument tout "connecter".
On veut diminuer la production de gaz à effet de serre et on veut supprimer les centrales nucléaires, et à côté de cela tout le monde veut tout connecter, ce qui nécessite de plus en plus d'électricité.
L'électricité dite "verte" (ce qui est un gros mensonge, car on pollue moins chez nous, mais beaucoup plus ailleurs, très loin) n'arrivera jamais à produire suffisamment pour alimenter tout cela.

Houlaaaa, je suis impressionné... Le monsieur demande de l'aide pour un souci de volet électrique et on vient l'allumer parcequ'il a eu le malheur de vouloir brancher un module wifi qui consomme royalement 1watt... pauvre monde...

Bonjour, le but n'était pas de lancer un débat, je peux comprendre le point de vue de chacun.
Me concernant, la domotisation des vannes thermostatique et d'autres composants électriques m'ont permis de faire de belles économies sur ma consomation (électrique+mazout).

Pour en revenir à mon volet. Je vais essayer de le démonter. En cherchant, plusieurs personnes parlent de remplacer le condensateur. Je ne pense pas que c'est ca vu qu'il ne monte pas dutout, meme si je l'aide.

Mon plus gros problème est qu'il est bloqué tout en bas et que je n'arrive pas à le decrocher du "tube".

Suite (et fin?)

J'ai réussi à retirer le tablier de l'axe d'enroulement.
Même si mon volet ne possède pas de vis de réglage pour définir la position haute et basse, j'ai découvert qu'au bout de 35sec de montée ou descente, celui-ci s'arrête.

Au départ, je pensais que c'était une sécurité mais en fait c'est pour définir une position haute ou basse.
Malheureusement, il ne semble pas possible de définir les 2 positions.

En tout cas, aucun problème au moteur. J'ai juste profité pour mettre un peu de wd40 au niveau de l'axe de rotation.

La plupart des moteurs n'ont pas de vis de réglage de fin de course. C'est à la montée et descente initiale que cela se règle ou via l'interrupteur.

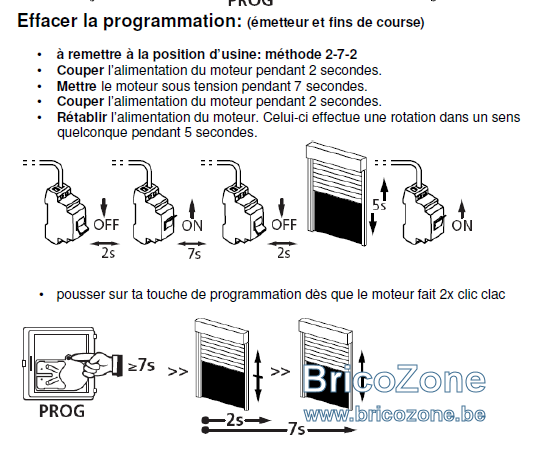

Dans certain cas (à voir suivant les modèles) le moteur peut être réinitialisé en "jouant" sur l'arrivée électrique pour les moteurs "radio" et sur l'interrupteur pour les filaires.

Interessant.

Pour mon volet, je n'ai pas reçu le mode d'emploi...Les seules références trouvées son sur le caisson PVC.
J'ai juste lu "G D" près du moteur. Il est controlé par un double interrupteur, il faut gardé enfoncé durant la montée/descente.

J'ai appuyé vers le bas durant 35sec, remis le volet en place, appuyé vers le haut jusqu'à ce qu'il arrive tout en haut et laché.
Ceci a eu pour action de définir la position haute. Je n'ai pas trouvé s'il était possible de définir égallement une position basse.
