y a t il une erreur d'ordre dans le raccord des radiateur au collecteur? (résolu)

I

Indic

• 13 Juillet 2023

• #1

Bonjour tout le monde,

A l'étage de la maison, nous avons 3 chambres, chacune avec un radiateur.
Les radiateurs sont alimentés via des collecteurs mais nous avons un problème : tous les radiateurs ne chauffent pas de la même manière et un ne chauffe quasiment pas...
Je pense que cela vient de l'ordre de connexion des radiateurs au collecteur mais peut-être que je me trompe?

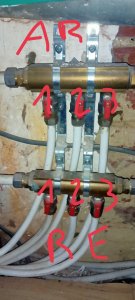

Sur la photo ci-dessous: deux collecteurs : celui du dessus, c'est l'arrivée d'eau et celui du dessous, c'est le retour.

J'ai numéroté les tuyaux :
le n°1 alimente le radiateur le plus proche (juste à côté du collecteur) le retour porte également le n° 1
le n°2 alimente celui de la chambre d'à côté (environ 3,5 mètres du collecteur) le retour porte le n°2
enfin, le n° 3 alimente le dernier radiateur (il est situé à +-4 mètres du collecteur)

Si on ouvre les vannes de tous les radiateurs, le 1 chauffe très bien, le deux presque pas et le 3 encore moins.
Si on ferme la vanne du 1 et ouvre les autres ils chauffent un peu plus fort

Quels sont vos avis ?

Merci et bonne journée,



LED3

• 13 Juillet 2023

• #2

Et le T de réglage en bas de chaque radiateur, il dit quoi ?



I

Indic

• 13 Juillet 2023

• #3

Je ne sais pas ce que c'est le T de réglage ??



kenny82

• 13 Juillet 2023

• #4

Il faut équilibrer un radiateur
Le t de reglage ou un insert dans le robinet permet de regler cela

sinon l eau fait ce qu elle veut
cad va au plus court….



LED3

• 13 Juillet 2023

• #5

https://www.google.com/search?q=té+...YxwEYrwHCAgUQLhiABA&sclient=mobile-gws-wiz-hp



Tchotto

• 14 Juillet 2023

• #6

Salut ! Tu dois équilibrer ton installation.
Si tu n'as pas de raccords /accessoires réglables en sortie de radiateurs, il te suffira de moduler le débit en te servant des 3 vannes dont est muni l'un des collecteurs.
Tu as déjà réalisé par toi-même qu'en ouvrant +/- différemment chaque vanne des radiateurs concernés, tu parvenais à mieux répartir le débit d'eau chaude et les calories véhiculées.
Dans le fond, tu brideras les radiateurs les plus favorisés au niveau débit.
Tu ne nous dis rien sur toute ton installation:
-habitation sur combien d'étages = ..?..
-marque type puissance chaudière = ..?..
-à quelle T°C d'eau travailles-tu ..?...
-niveau de confort désiré = ...?...°C
-nombre de radiateurs =..?...
.-régulation=..?..
S'il y a plusieurs vitesses sur le circulateur, vois si tu peux améliorer la situation en passant à la plus grande vitesse.
Tu viens nous dire tout cela et on avisera. Merci !! Ciao.



Da05

• 14 Juillet 2023

• #7

Ben à mon avis, avant de te lancer dans un équilibrage, peut être augmenter la section qui alimente le collecteur….
A première vue (mais bon à voir) c’est du 16…



Prospiikt

• 14 Juillet 2023

• #8

Da05 a dit:

Ben à mon avis, avant de te lancer dans un équilibrage, peut être augmenter la section qui alimente le collecteur….
A première vue (mais bon à voir) c’est du 16…

Cliquez pour agrandir...

J dirais 20 moi



Da05

• 14 Juillet 2023

• #9

Prospiikt a dit:

J dirais 20 moi

Cliquez pour agrandir...

20 si il alimente des petits radiateurs ok, mais ici on dirait un collecteur de passage



I

Indic

• 18 Juillet 2023

• #10

Bonjour à tous,

Déjà un grand merci pour toutes vos réponses

Donc, si j'ai bien compris, l'ordre de connexion n'a pas d'incidence? Je voudrais en être sûr avant de remettre de l'eau dans le circuit (qui a été vidé pour faire des travaux à l'étage en dessous).

Pour les infos complémentaires, je peux les fournir mais il me faut un peu de temps pour les collecter
La maison a deux étages, ça je peux déjà le dire

Les collecteurs sont alimentés en 20 je crois.



Loriot

• 18 Juillet 2023

• #11

Imagine une rivière qui se sépare en deux bras, un court et un long qui serpente. L'eau ira naturellement dans le court et très peu sans le long. Équilibrer son circuit c'est comme mettre des obstacles dans le bras court pour que l'eau passe aussi dans le bras long.

Il faut donc ajouter des "obstacles" sur les circuits ou l'eau va préférentiellement (On parle de perte de charge). Pour ça il faut simplement légèrement fermer une vanne sur les circuits préférentiels. Normalement il y a ça a l'arrivée d'eau du radiateur, si ce n'est pas le cas tu peux travailler avec les vannes rouges du collecteur mais attention, le moindre serrage aura de grosses répercussions donc il faudra être précis.



Tchotto

• 18 Juillet 2023

• #12

Salut ! Ouiiii, cela veut dire qu'un bon équilibrage dans une installation très sensible ne se fait pas en un tour de cuillère à pot ! On agit progressivement sur les étranglements des circuits trop privilégiés par quart ou demi-tour en notant et datant les réglages faits sur chaque vanne ( +et - et nombre de tours).

Si vraiment la différence au départ est flagrante comme dans le cas présent, tu pourras y aller franchement pour brider le fameux circuit qui prend tout actuellement.

Pour ta facilité, tu noteras d'abord combien de tours tu as pour passer de fermeture totale à ouverture totale de ce type de vanne. Tu traceras un repère sur le corps de vanne et sur son volant .

Travail de patience qui se fera en plusieurs jours avec correction progressive selon débit et T°C de l'eau et vitesse du circulateur. Tout un programme pour occuper tes longues soirées d'hiver ! . Bon confort ! Ciao.



Da05

• 18 Juillet 2023

• #13

Il peut essayer d’équilibrer comme il veut, si la tuyauterie pour l’alimentation du collecteur est trop petite, y aura pas de débits suffisant.
On alimente quoi et surtout le diamètre…



Tchotto

• 18 Juillet 2023

• #14

Da05 a dit:

Il peut essayer d’équilibrer comme il veut, si la tuyauterie pour l’alimentation du collecteur est trop petite, y aura pas de débits suffisant.
On alimente quoi et surtout le diamètre…

Cliquez pour agrandir...

Salut ! Faut pas jeter le bébé avec l'eau du bain ! On essaie ici de sauver le bateau !

Dans certains cas, la vitesse/débit du circulateur peut compenser (en partie) les erreurs de choix du diam de la tuyauterie avec les tentatives d'équilibrage lui proposées.

Comme le posteur nous dit qu'en manipulant les vannes, il parvenait à un certain résultat, ce n'est que sur base d'une vraie tentative d'équilibrage affiné de SON installation - que l'on traite tjrs au cas par cas -- qu'il sera fixé sur la qualité du confort qu'il obtiendra au final avant de procéder plus avant dans le " compliqué " et "le plus cher " !

Et sur cette base, évidemment qu'après, s'il en désire plus, il envisagera de modifier sa tuyauterie .
Chaque chose en son temps pour tenter de corriger le tir progressivement.

Après avoir tout essayé, il saura à quoi s'en tenir !! Et viendra évidemment, nous l'espérons , nous expliquer ses découvertes et améliorations satisfaisantes obtenues ou pas en cours de route !
Puis on avisera plus avant si nécessaire ! Bon travail ! On le suit ! Ciao.



Da05

• 18 Juillet 2023

• #15

Tchotto a dit:

Salut ! Faut pas jeter le bébé avec l'eau du bain ! On essaie ici de sauver le bateau !

Dans certains cas, la vitesse/débit du circulateur peut compenser (en partie) les erreurs de choix du diam de la tuyauterie avec les tentatives d'équilibrage lui proposées.

Comme le posteur nous dit qu'en manipulant les vannes, il parvenait à un certain résultat, ce n'est que sur base d'une vraie tentative d'équilibrage affiné de SON installation - que l'on traite tjrs au cas par cas -- qu'il sera fixé sur la qualité du confort qu'il obtiendra au final avant de procéder plus avant dans le " compliqué " et "le plus cher " !

Et sur cette base, évidemment qu'après, s'il en désire plus, il envisagera de modifier sa tuyauterie .
Chaque chose en son temps pour tenter de corriger le tir progressivement.

Après avoir tout essayé, il saura à quoi s'en tenir !! Et viendra évidemment, nous l'espérons , nous expliquer ses découvertes et améliorations satisfaisantes obtenues ou pas en cours de route !
Puis on avisera plus avant si nécessaire ! Bon travail ! On le suit ! Ciao.

Cliquez pour agrandir...

ciculateur?
Augmenter la vitesse donc plus de bruit dans la tuyauterie.
Equilibrage? donc augmenter les pertes de charges, donc diminuer le débit (qui est déjà trop faible)--> augmenter circulateur donc bruit

Bref, si on a la taille d'une route de campagne pour faire circuler le même nombre de voiture que l'autoroute du soleil un samedi d'Aout, tu peux faire se que tu veux, ça passe pas



Tchotto

• 18 Juillet 2023

• #16

Salut ! Pas de panique ! Pourquoi crier au diable avant d'avoir vu sa queue !
Indic se rendra compte sur place des résultats obtenus ou obtenables et des effets secondaires négatifs de ses réglages !
Et seulement ensuite, on avisera sur ces bases nouvelles ! Il s'agit bien d'un cas pratique que l'on essaie de résoudre en mettant temporairement la théorie générale de côté !
Indic nous ..." indiquera ".- je voulais la placer celle-là ...s'il dort bien comme avant ou s'il doit s'acheter des boules quies... on attend de ses nouvelles ! Ciao .



I

Indic

• 21 Juillet 2023

• #17

Bonsoir,

Et bien un grand merci à tout le monde pour ces échanges très instructifs pour moi !

Je vais donc laisser ça tel quel et je regarderai ce que je peux faire comme réglage. Ma crainte était de savoir s'il y avait un "ordre" de raccordement mais apparemment pas, ça me rassure déjà

Je reviendrai donc cet hiver (là la chaudière est arrêtée), pour vous donner des nouvelles !

Tchotto a dit:

Indic nous ..." indiquera ".- je voulais la placer celle-là

Cliquez pour agrandir...

Encore un tout grand merci à tous



Tchotto

• 21 Juillet 2023

• #18

Salut ! On t'attend donc à la prochaine saison de chauffe quand tu auras l'occasion de jouer au magicien de l'équilibrage progressif d'une installation de chauffage sans te casser la tête ni t'énerver outre mesure !
On te suit . A bientôt. Ciaooo !
