- 2 différentiels 300mA en // -

S

SamSavageSpeed

  • #1
Bonsoir à tous,

Un ami me pose une question concernant l’installation électrique
d’une boulangerie à laquelle il souhaiterait opérer une modification.

Il souhaite, en cas de déclenchement du différentiel général 300mA,
qu’un circuit spécifique (un volet) ne soit pas impacté par la coupure.

Son idée serait de placer un deuxième différentiel de 300mA en // du général
et ce second différentiel ne protégerait que le disjoncteur concernant le volet...

Si possible/permis, il souhaiterait mettre ça en place dans le TGBT actuel mais
dans ce cas le général ne sectionnerait plus "l’entièreté" du TGBT => Autorisé ?

Si pas, afin que le général continue à couper "l'entièreté" du TGBT, pourrait-il déporter
le 2ème différentiel et le disjoncteur du volet dans un petit coffret dédié à côté du TGBT ?

Merci d’avance.

  • #2
SamSavageSpeed a dit:
Bonsoir à tous,

Un ami me pose une question concernant l’installation électrique
d’une boulangerie à laquelle il souhaiterait opérer une modification.

Il souhaite, en cas de déclenchement du différentiel général 300mA,
qu’un circuit spécifique (un volet) ne soit pas impacté par la coupure.

Son idée serait de placer un deuxième différentiel de 300mA en // du général
et ce second différentiel ne protégerait que le disjoncteur concernant le volet...

Si possible/permis, il souhaiterait mettre ça en place dans le TGBT actuel mais
dans ce cas le général ne sectionnerait plus "l’entièreté" du TGBT => Autorisé ?

Si pas, afin que le général continue à couper "l'entièreté" du TGBT, pourrait-il déporter
le 2ème différentiel et le disjoncteur du volet dans un petit coffret dédié à côté du TGBT ?

Merci d’avance.
Cliquez pour agrandir...
En dehors de l’aspect légal il vont déclencher ensemble
Il faut plutôt penser à une alimentation secourue pour le volet ça existe

  • #3

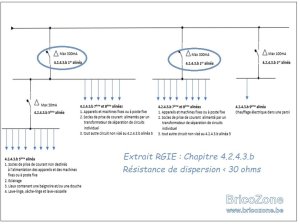

Je suis tombé sur ceci posté sur le Forum* :
Du coup, serait-ce autorisé ? P-ê pas dans un seul coffret ?

* https://www.bricozone.be/t/differentiel-300ma-un-ou-plusieurs.145944/page-2#post-2015711

  • #4
https://economie.fgov.be/sites/default/files/Files/Publications/files/RGIE-Annexe-Livre-1-Installations-a-basse-tenstion-et-a-tres-basse-tension.pdf

- Cette figure concerne le cas d'une dispersion suffisante (page 90):
"Figure 4.10. Exemple de configuration avec une résistance de dispersion de la prise de terre <= à 30 ohms"

- La suivante concerne en effet le cas d'une dispersion insuffisante (page 91):
"Figure 4.11. Exemple de configuration avec une résistance de dispersion de la prise de terre > à 30 ohms"

Mais, dans un cas comme dans l'autre, ils illustrent plusieurs 300mA en // donc ça laisse penser que c'est permis ?

  • #5
Je donnais juste le lien vers le document duquel a été repris l'image pour étayer.

D'ailleurs voici l'intitulé de la section dans laquelle se trouve l'image en question:
"Sous-section 4.2.4.3. Protection contre les chocs électriques par contacts indirects dans les installations domestiques"

D'autres avis ? @BG1000 & @flashman ? Serait-ce autorisé (voir 1er msg) ? Merci.

Dernière édition:
  • #6
Il faut chercher le § Protection...Non domestique
supertoto a dit:
..En domestique résidentiel c'est un 300mA plombé qui coupe l'ensemble de l'installation.
Cliquez pour agrandir...
Non ce n'est pas le cas
En domestique
Au moins un dispositif de protection à courant différentiel-résiduel, dont le courant de fonctionnement est au maximum 300 mA,
Voir la figure 3.1 pour un exemple d'unifilaire

Pour le non domestique voir
Sous-section 4.2.4.4. Protection contre les chocs électriques par contacts indirects dans les installations non-domestiques

  • #7

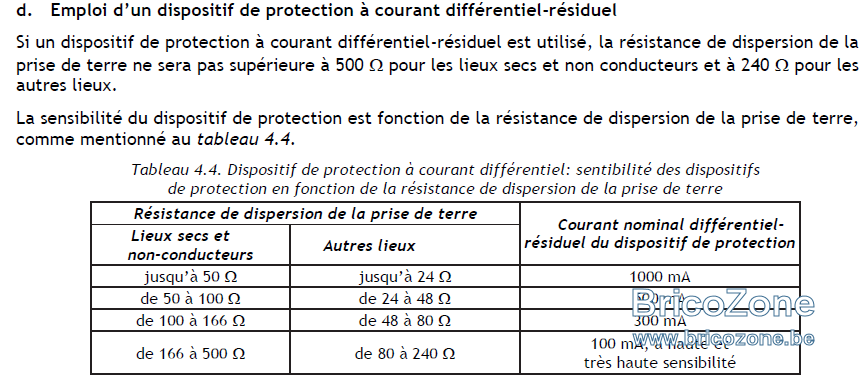

Page 92 donc et voici le passage qui semble s'appliquer au cas que je décris ?



La boulangerie en question est un simple point de vente, c'est bien considéré comme non domestique ?
Si oui, sur base de ce petit paragraphe, on ne peut mettre qu'1 seul différentiel entre 100 et 1.000 mA ?

  • #8
Je prendrais le plus contraignant des deux

  • #9
SamSavageSpeed a dit:
Page 92 donc et voici le passage qui semble s'appliquer au cas que je décris ?

Voir la pièce jointe 171038

La boulangerie en question est un simple point de vente, c'est bien considéré comme non domestique ?
Si oui, sur base de ce petit paragraphe, on ne peut mettre qu'1 seul différentiel entre 100 et 1.000 mA ?
Cliquez pour agrandir...
un point de vente ou une boulangerie c'est la même chose c'est du non domestique :)

  • #10
et la douche et LV,LL sous 500mA???? :p:p:p

C'est un bâtiment qui n'est qui n'est que non domestique, ou y a une partie non domestique?

  • #11
BG1000 a dit:
et la douche et LV,LL sous 500mA???? :p:p:p

C'est un bâtiment qui n'est qui n'est que non domestique, ou y a une partie non domestique?
Cliquez pour agrandir...
Et en domestique la douche est sur le 300mA......non puisqu un 30mA est placé en aval du 300mA.

  • #12
C est sans doute le cas d un volet anti effraction motorisé qui si il saute en cas de soucis dans l installation électrique générale empêche l entrée dans le site…..

pas sur que la sélectivité en paralleles ne fasse pas sauter les 2 se trouvant côte à cote et ayant la même sensibilité ( oui des fois ça arrive même si ça ne devrait pas )

sinon
penser à mettre des 30mA sous le 300mA pour avoir une sélectivité par groupe de circuit ( au pire des 100mA si trop de fuites )
