Différentiel 300mA 3P

papatte

papatte

  • #1
Bonjour à tous,

Le mois prochain, une Pompe à Chaleur doit être installée chez moi. Elle doit être alimentée en triphasé et je dois donc ajouter un disjoncteur 25A 3P dans un de mes tableaux.

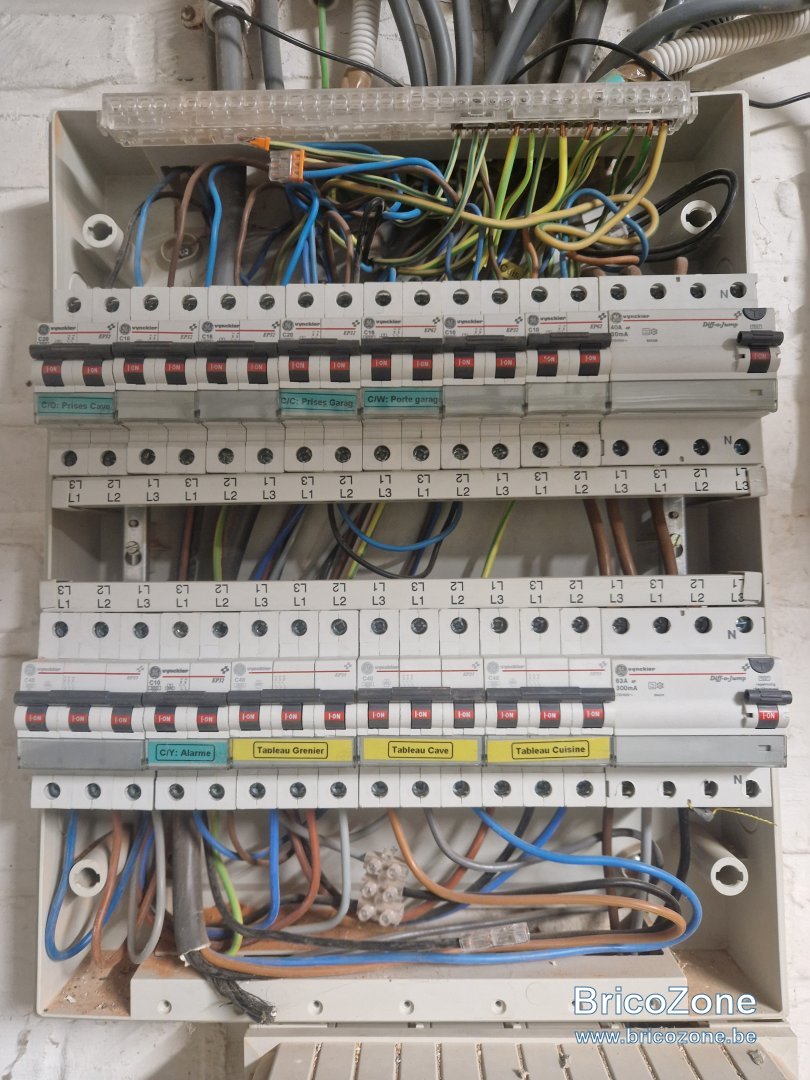

Dans l'idéal, j'aimerai le placer dans mon tableau principal, mais il est déjà plein (voir la photo ci dessous)
Pour faire rentrer ce disjoncteur supplémentaire, j'ai l'idée suivante :
* Remplacer le différentiel 300mA 63A 4P en tête de mon installation par un différentiel 300mA 40A 3P de ce type là https://www.zelektro.be/fr/differenciel-resi9-xe-3p-40a-300ma.html , ce qui permet de gagner un emplacement
* Déplacer le circuit 'C/Y Alarme' et l'ajouter à un autre circuit qui ne contient pas encore 8 points

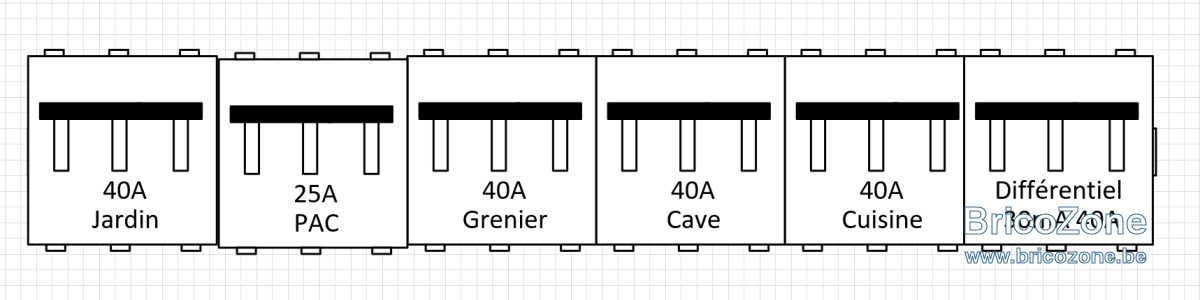

-> Je dégage alors un emplacement suffisamment grand pour intercaler mon disjoncteur 3P comme indiqué sur le schéma ci dessous :
Screenshot 2025-11-16 230051.png


Ce qui me gène un peu dans la manoeuvre est que le différentiel que je dois remplacer présente un petit scellé sur la partie basse (voir photo suivante). Je ne sais pas bien à quoi il sert, il a été installé par le propriétaire précédent.
J'espère aussi que les cables d'alimentation provenant du compteur seront suffisamment longs pour alimenter le différentiel 3P qui sera décalé légèrement sur le droite.




J'ai une autre option qui consiste à ajouter le disjoncteur de la PAC dans un autre tableau, le tableau de la cuisine qui est alimenté par un cable 5G6, mais qui contient déjà quelques gros consommateurs électriques (taque, four, etc).

Que me conseillez-vous dans mon cas-là ?
Un grand merci d'avance pour vos avis.

  • #2
Je suis etonné de l'usage d'un diff 4P alors que vous avez visiblement du 3x240V sans neutre, le fil L3 part sur le neutre de votre diff, qui flotte un peu en l'air ; c'est valable ca ? Je n'ai jamais vu le cas , je demande

Donc votre solution corrige cet (eventuel) soucis... Par contre pourrez vous trouvez "le" diff 3P qui va bien ? J'en doute...

SI vous en trouvez un ; ca me semble raisonnable et élégant

Sinon ; faut refaire tout le tableau.

Dernière édition:
  • #3
Materiel non compatible avec une installation normal,materiel a embrocher sur un rail d alimentation. L'arrivée se fait aux bornes et la sortie se fait derrière le différentiel qui lui alimente les rail de distribution.

  • #4
Le "plombage" du différentiel de tête était obligatoire mais j’ai lu dans une conversation sur ce site que cette obligation n’est plus OU ne sera plus en Avril 2026 (changement dans règlement RGIE) —> a vérifier !

Attention toutefois que toute modification importante, ce qui est votre cas avec l’ajoût du circuit PAC, oblige à la modernisation du coffret, et vous devez maintenant aussi ajouter un différentiel 30mA par groupe de maximum 8 circuits; ces différentiels supplémentaires vont prendre de la place !

  • #5
Et de virer les wagos, les sucres.

Vous ne trouverez que difficilement un différentiel 3P ( si ca existe je n'en vois pas facilement sur le web )

  • #6
bZone a dit:
Je suis etonné de l'usage d'un diff 4P alors que vous avez visiblement du 3x240V sans neutre, le fil L3 part sur le neutre de votre diff, qui flotte un peu en l'air ; c'est valable ca ? Je n'ai jamais vu le cas , je demande

Donc votre solution corrige cet (eventuel) soucis... Par contre pourrez vous trouvez "le" diff 3P qui va bien ? J'en doute...

SI vous en trouvez un ; ca me semble raisonnable et élégant

Sinon ; faut refaire tout le tableau.
Cliquez pour agrandir...
Mais non compatible pour une installation traditionnel.

  • #7
Le mec qui installe la PAC il ne s'est pas demandé comment il allait l'alimenter ?

Car quoique vous fassiez, vous allez retirer 25A a vos 63 que vous aviez en tete de tableau

Donc ce qui "marchait" avec 63 (toute votre maison) va se retrouver contraint a 40 (et meme un peu moins si la pac tire réelement ses 25 : 25+40>63 )

Moi - sauf miracle, je vois arriver
- le changement du compteur (passage au compteur intelligent?)
- le renforcement
- le changement de tout le tableau

Car vous etes très limité dans vos options par l'absence de "mou" sur votre arrivée depuis le compteur... On peut meme pas passer par un tableau intermédiaire sans faire revenir de distributeur pour changer le cablage...

  • #8
  • #9
Simple le câble venant du compteur se connecte en dessous de la plaquette jaune et la sortie du différentiel vers les disjoncteurs se fait en dessous du différentiel par des griffes qui se clipsent sur le rail d alimentation et les disjoncteurs se clipsent également sur ce rail et n ont que trois bornes des sortie pour connecter le câble. Voir documentation technique.Materiel uniquement compatible avec le système de rail.
De plus remplacer un 63A par un 40A il faut voir le calibre du disjoncteur de raccordement.

  • #10
@bZone Oui, merci pour votre 2ème réponse. C'est bien vu
Je suis déjà passé au compteur intelligent.
Par contre, mon compteur est limité à 25A triphasé sans neutre (même si le différentiel est en 63A). Il est vrai que si la PAC consomme les 9000W indiqué dans les specs, il est quasi certain que l'alimentation ne tiendra pas. Un renforcement du compteur s'impose à mon avis. En passant en triphasé 63A, je ne devrais pas avoir de problème
Cela dit, je ne pense pas avoir besoin de changer le tableau principal pour autant si je fais les modifications que je propose.

  • #11
Vous avez 25A en entrée et vous voulez mettre une PAC ?
Ils s'est moqué de vous là le chauffagiste :)

Renforcement obligatoire...

Dernière édition:
  • #12
Pour un renforcement il faut une reception RGIE et mise aux normes.

  • #13

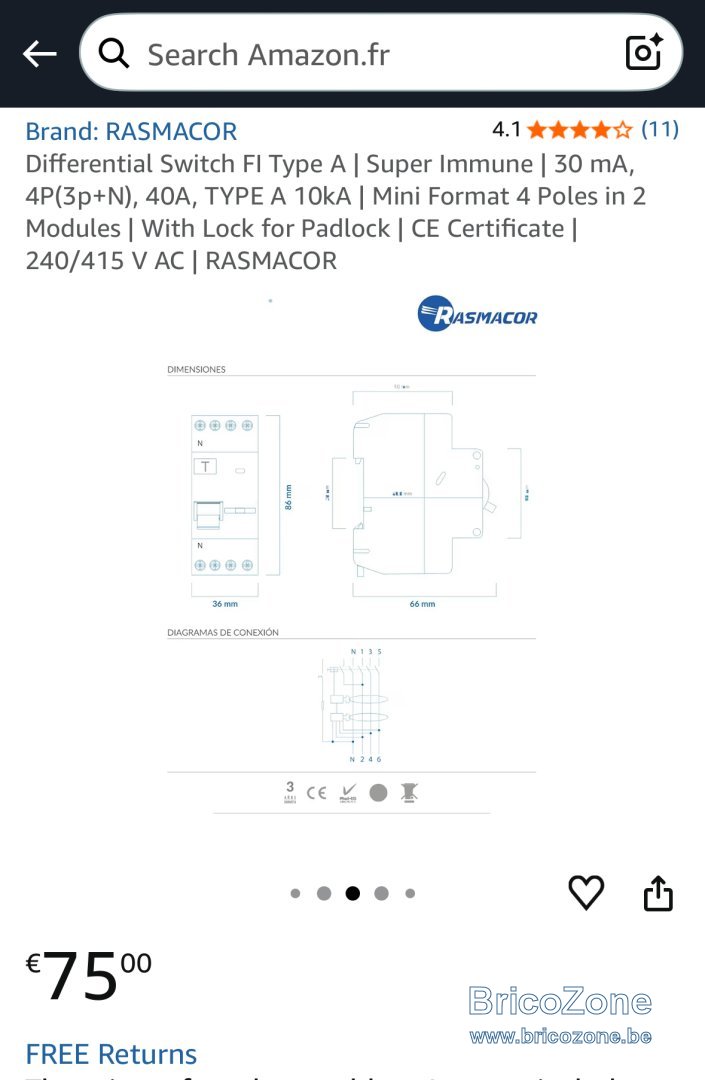

Si utile: différentiel 30mA triphasé qui n’occupe que 2 modules —> gain de place :)


  • #14
On accole un autre coffret et on y installe ce qui faut.

On met un coffret plus grand

On recable avec des disjoncteurs unibis qui prennent un module pour du bipolaire....

On installe un coffret a moins de 3m avec un disjoncteur en tête.

En premier on aura identifier les besoins électriques les puissances nécessaires la tension et courant imposé par la pac. Ne pas confondre la puissance électrique et la puissance restituée.

On prend contact avec le grd pour le renforcement.

On en profitera pour installer les 30mA pour les prises et éclairage à raison de 8 circuits par différentiel 30mA

Bien sur il faut faire réceptionner la modification

  • #15

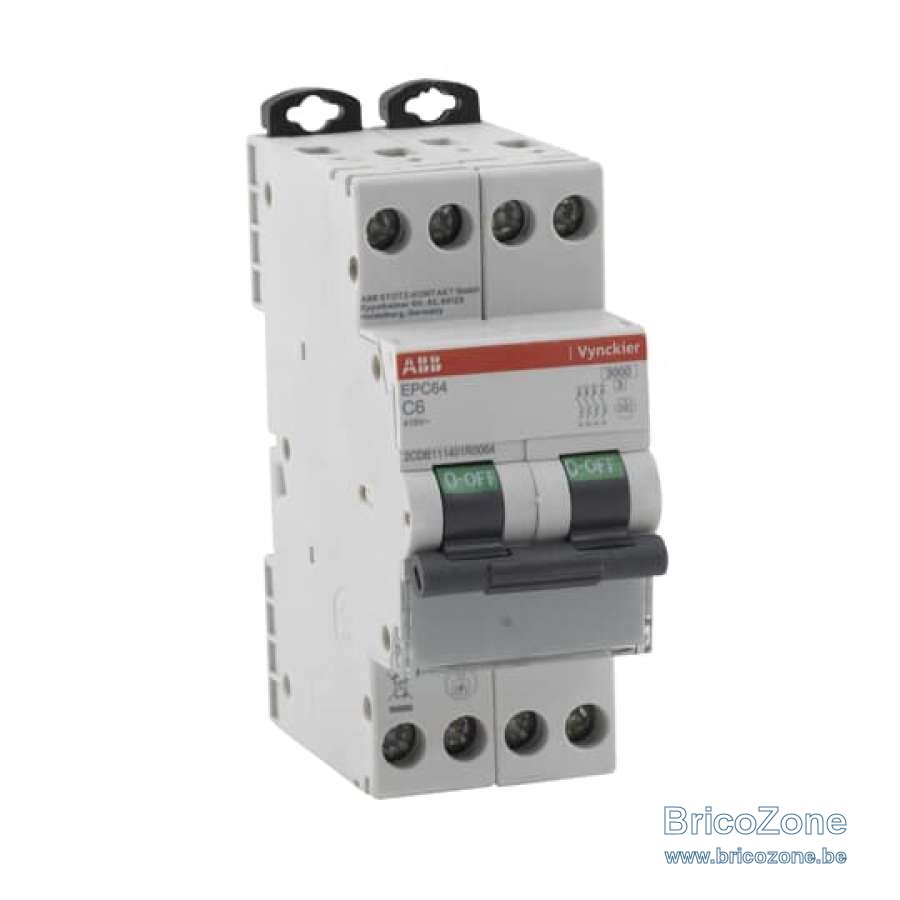

Vous pouvez remplacer les disjoncteurs 3P par des Unibis 3en2 et
ainsi récupérer de la place pour un de plus. Les peignes spécifiques sont compatibles avec le matériel classique, il suffit de couper les dents de trop.


  • #16
Merci à tous pour vos réponses.

Ca m'a permis d'avancer dans mes reflexions.
Il est clair pour moi que
1) je dois demander un renforcement de compteur
2) je dois donc mettre à jour mon installation pour la rendre compatible avec le RGIE
3) l'idée de mettre des disjoncteurs Unibis est excellente, elle évite de devoir modifier mon tableau principal
-> Beaucoup de travail en perspective

Je me demande maintenant comment mettre à jour mes tableaux secondaires. Je me permets de mettre un lien vers cette conversation : https://www.bricozone.be/t/passage-de-3x230v-a-3x400v-n.159359/

  • #17
Suite à vos remarques, j'ai fait une demande auprès de Fluvius pour renforcer mon compteur.
Pour pouvoir ajouter un disjoncteur dans ce tableau, je dois maintenant changer le disjoncteur différentiel 300mA et les disjoncteurs de cette ligne pour passer à des modèles Unibis qui prennent 2 fois moins de place.

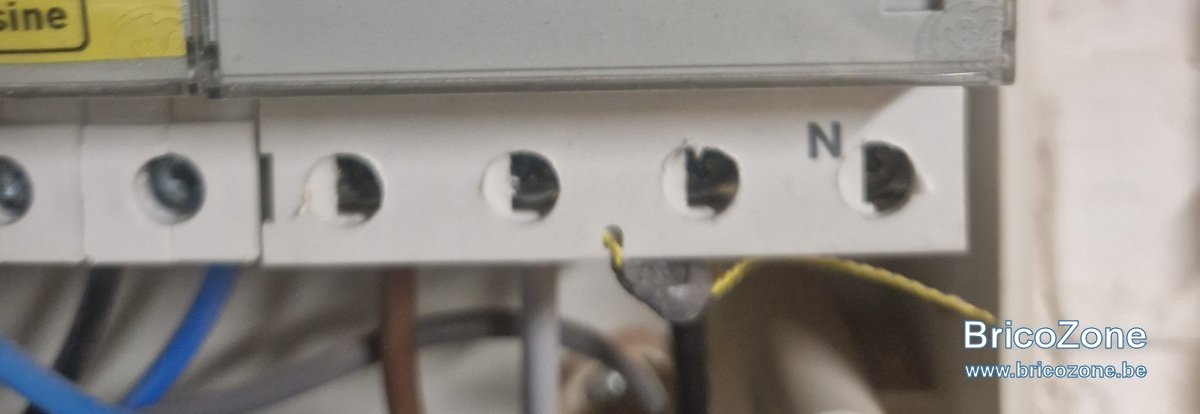

Le différentiel 300mA est plombé (voir photo ci dessous). Est-ce que je suis autorisé à faire sauter le plombage pour installer un nouveau différentiel et demander ensuite la réception de mon installation ? Ou faut-il que ce soit fait par un professionnel ?



Merci d'avance à tous,
/Papatte

  • #18
Vous pouvez faire sauter le plombage.

  • #19
La pompe à chaleur fonctionne en tri 230V ?
on est sur de la lecture de la fiche technique?
Ce n'est pas quelques petit kW pour le compresseur et le reste pour des résistances de chauffage??
C'est bien 9kW de consommation électrique, pas 9kW de puissance restituée??
Le plus simple est d'ajouter/accoler un coffret avec les disjoncteurs pour l'extension. Installer un coffret siamois.
Je doute qu'il existe des interrupteurs différentiel unibis 4p en 2 modules....(ni même des disjoncteurs différentiels bien plus cher)

  • #20
Salut! Simplement dit : puisque tu devras (re)faire contrôler et réceptionner l'installation modifiée , tu n'en n'as rien à cirer de faire sauter ce plombage de différentiel qui est un truc " anti-chipotage " surtout. Hum !
Bon travail. Bonne année 2026 à tous ! Ciao. ;):)
