230V entre la phase et le neutre sur un réseau 3 x 230V

S

sylvainvh

• 26 Mai 2024

• #1

Bonjour,

J'ai une situation très étrange chez moi et j'essaie de comprendre son origine.
Mon réseau électrique est du triphasé 3 x 230V. Sur la quasi totalité des prises, j'ai bien une différence de 137V entre une phase et la terre. Jusque là, tout est normale.
Cependant, sur 2 prises à ma cave, j'ai une différence de 238V entre une phase bien précise et la terre et 0V entre l'autre phase et la terre.
Mon électricien m'ayant fait faut bon, j'aimerais comprendre cette bizarrerie. Avez-vous une explication de comment il est possible de "créer" une sorte de neutre.

Il va falloir que je corrige ça, car je me suis pris un sacré jus en touchant mon compresseur qui était branché sur cette prise. En testant, j'avais 137V sur les parties métalliques (entre la partie métallique et la terre). En testant sur les autres prises, aucun soucis (heureusement).

D'avance, merci pour vos retours.

Sylvain



Cory

• 26 Mai 2024

• #2

C'est quoi cette stupide habitude de faire des mesures entre phases et terre ?
Si vous ressentez du courant sur la carcasse d'un appareil c'est simplement que la continuité n'est pas assurée ou que la terre est mauvaise.



S

sylvainvh

• 26 Mai 2024

• #3

Cory a dit:

C'est quoi cette stupide habitude de faire des mesures entre phases et terre ?
Si vous ressentez du courant sur la carcasse d'un appareil c'est simplement que la continuité n'est pas assurée ou que la terre est mauvaise.

Cliquez pour agrandir...

Bonsoir,

J'avoue ne pas trop comprendre votre réaction. J'essaie juste de comprendre une situation spéciale qui n'arrive que sur deux prises. Faire cette "stupide" mesure me permet justement de voir qu'il y a quelque chose qui semble anormale. Pour info, la terre est bonne (c'est passé au contrôle) et le faite de ressentir le courant n'arrive que sur ces deux prises en question et pas sur toutes les autres prises de la maison.



twautele

• 26 Mai 2024

• #4

vérifiez le branchement de ces prises, vous aviez peut-être un électricien daltonien !



Sebe

• 26 Mai 2024

• #5

Hello,
Par rapport à la différence de potentiel, c'est expliqué ici par un jolie shéma offert pa Cory ;-)
Pour la chataigne en touchant le compresseur, j'opterais plus pour un défaut d'isolement mais normalement le différentiel aurait dû faire son travail ;-)



Tchotto

• 26 Mai 2024

• #6

Salut ! Pourquoi faire simple quand on peut faire compliqué ! ? ! En 2 temps :
-1) tu testes cette prise en cave avec une lampe-baladeuse ou ta lampe de chevet facile à transporter. Tu verras vite " quoi ".
-2) tu prends une rallonge pour relier cette pompe à une prise du rez que tu trouves " normale " et tu vois le comportement de ce compresseur.
Ce sera lui ou ton réseau en défaut ! On te suit ! Ciao.

ps: à propos, tu ne nous as pas dit si ton compresseur tourne normalement lorsque tu le lances sur cette prise "douteuse à tes yeux " ? Merci !!! Tu nous tiens bien sûr "au courant " en ne jouant pas la mise à la terre avec ton corps !!!



Sebe

• 26 Mai 2024

• #7

On peut déjà avoir des différences de potentiel au tableau principal entre L1/L2, L2/L3, L3/L1 pour différentes raisons (ex les productions photovoltaïques du voisinage) ... si c'est à l'entrée, on retrouve cela dans toute l'installation en fonction des phases utilisées !

Je suppose alors merci de confirmer ou non ce que j'avance ;-)



Cory

• 27 Mai 2024

• #8

simoncapiau a dit:

Il n’y a rien qui explique le fait que la tension entre phase et terre change subitement d’une prise à l’autre.

Cliquez pour agrandir...

La tension peu changer s'il y a un soucis de continuité tout simplement.

sylvainvh a dit:

Pour info, la terre est bonne (c'est passé au contrôle) et le faite de ressentir le courant n'arrive que sur ces deux prises en question et pas sur toutes les autres prises de la maison.

Cliquez pour agrandir...

Ce qui prouve un problème de continuité.



S

sylvainvh

• 28 Mai 2024

• #9

Bonsoir,

Merci beaucoup pour vos nombreuses réponses. Après avoir passé quelques temps à essayer de comprendre d'où venait le problème de continuité, j'ai du me rendre à l'évidence que ça dépassait mes capacités. Je demanderai à mon futur électricien (pour mes travaux d'extensions). En attendant, je ferai doublement attention à mon compresseur. Surtout si mes filles sont à côtés.

Si quelqu'un est curieux, je peux quelques détails sur mes investigations

Bonne soirée,
Sylvain



Tchotto

• 28 Mai 2024

• #10

Salut ! Ne voulant pas mourir idiots, bien sûr que l'on te suit ! Merci d'avance pour la suite de ton feuilleton. Ciao.



Elbvarto17

• 29 Mai 2024

• #11

simoncapiau a dit:

Il n’y a rien qui explique le fait que la tension entre phase et terre change subitement d’une prise à l’autre.
Si il n’y a cette bizarrerie que sur deux prises et si il y a du jus sur la carcasse d’un compresseur uniquement sur ces deux prises, il y a un mauvais branchement quelque part.
La broche de terre n’est pas connectée à la terre mais à une phase.

Cliquez pour agrandir...

Bonjour,

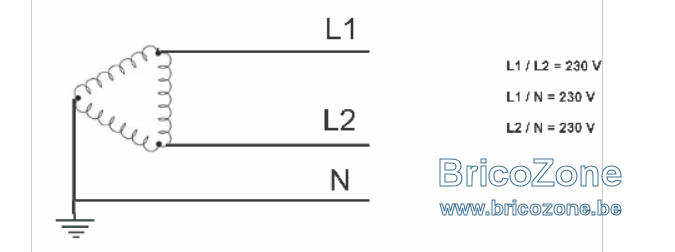

En 3X230 il est possible qu'u.ne des phases soit raccordée à la terre au transfo. Faites votre mesure directement dans le tableau et vous devriez obtenir la même mesure.

Image copiée sur un post de Cory:
