aide plan escalier quart tournant limon central

Dans le forum Portes, Escalier, Menuiserie - par stephane333 le 26 Mars 2018

  1. stephane333

    stephane333 24 ans, Namur

    Bonsoir nouveau sur le site, je suis en plaine rénovation et j'aurai besoins d'aide pour les plans de mes escaliers a quart tournant a limon central.

    Donc j'aurai 2 escalier quart tournant l'un au dessus de l'autre.
    Rez de chaussée - 1er étage.
    sol rez au sol 1er étage 250.1 cm
    sol rez au plafond 225 cm

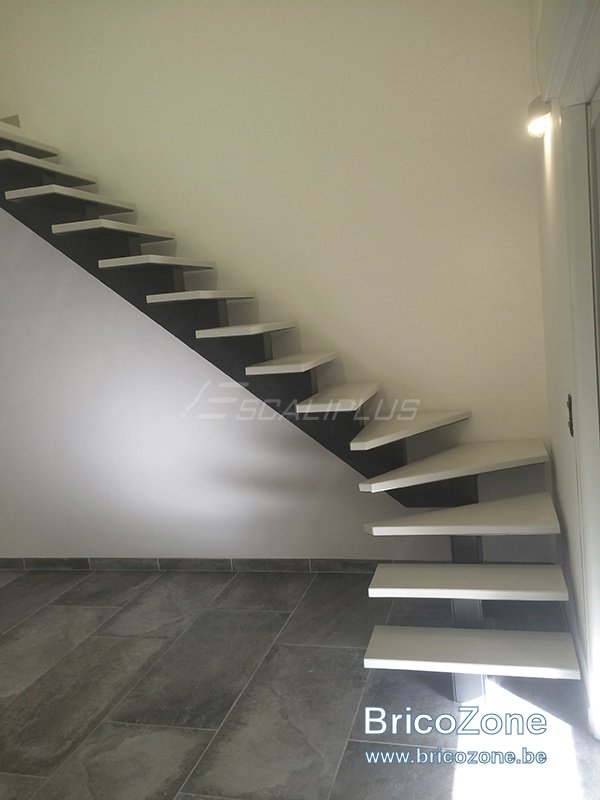

    si il est possible j'aimerai que l'escalier face 320 cm de longueurs pour une largeur de 90 cm. Et que la partie quart tournant fasse aussi 90 cm de large ? comme sur cette photo. Sauf que moi il ne me faut que le quart tournant du bas.


    ou faut-il qu'il soie absolument comme celui ci ?



    1er étage - grenier.
    sol 1er étage au sol grenier 249.4cm
    sol 1er étage au plafond 225cm
    si il est possible j'aimerai que l'escalier face 320 cm de longueurs pour une largeur de 90 cm. Et que la partie quart tournant fasse aussi 90 cm de large ?

    J'aimerai un limon central métallique non courber.



    stephane333 , 26 Mars 2018
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour Stephane333,

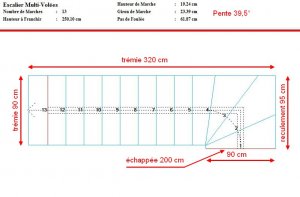

    L'escalier du rez de chaussée aura 13 marches de 19,24 cm de hauteur avec un giron de 23,39 cm, ce qui fait une pente de 39,5° pour un pas de foulée de 61,87 cm. Avec un reculement de départ de 95 cm, l'échappée sera de 200 cm :


    Aperçu de cet escalier en 3D :


    Pour que le limon soit fixé sur le côté de la dalle, la marche palière devra avoir une taille de 25 cm pour un limon de 15 cm :

    Marche palière.jpg

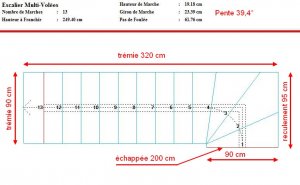

    L'escalier de l'étage aura aussi 13 marches de 19,18 cm de hauteur, un giron de 23.39 cm, ce qui fait une pente de 39,4° pour un pas de foulée de 61,76 cm. Avec un reculement de départ de 95 cm, l'échappée sera de 200 cm :


    Bonne journée.

    Lionel-P , 27 Mars 2018
    #2
  3. stephane333

    stephane333 24 ans, Namur

    Salut Lionel-P un grand merci pour la rapidité.

    Serait t'il possible d'avoir les plans en dwg ou dxf ? pour moi travailler sur les limons avec autocad ou solidworks.

    Je t'envoie mon adresse mail en mp.

    Merci d'avance

    stephane333 , 1 Avril 2018
    #3
  4. nicolas40

    nicolas40 30 ans, France

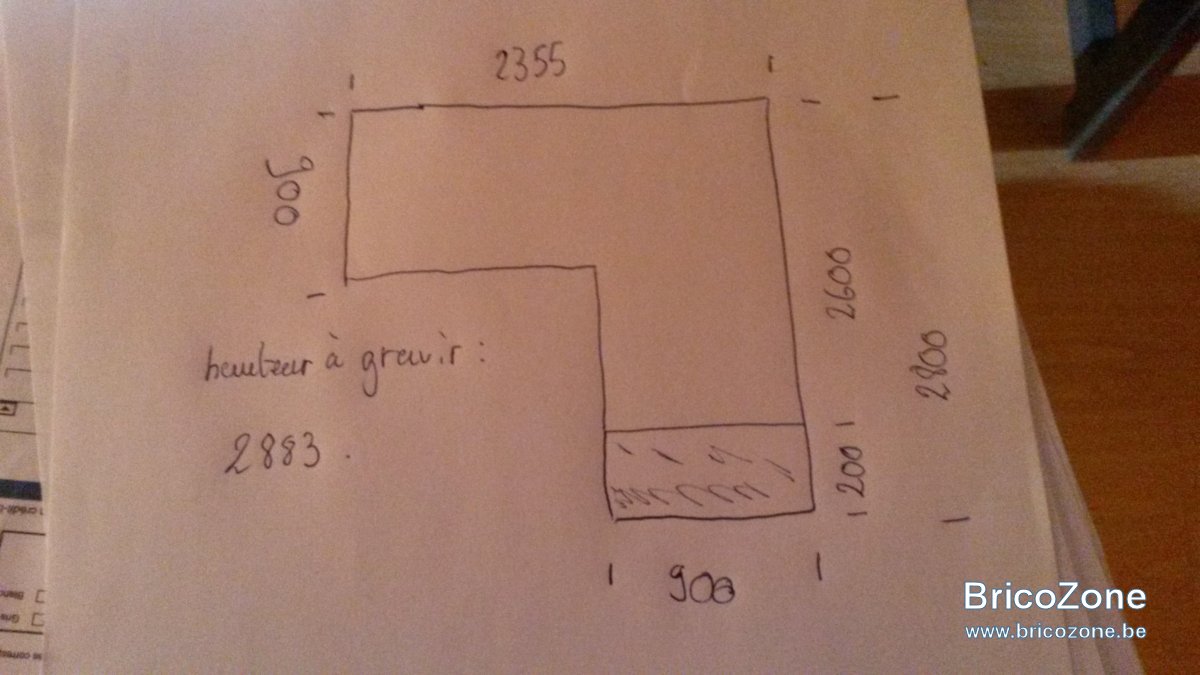

    bonjour j'aurais besoin de ton aide Lionel-P voici un plan ou j'aimerai metre un escalier quart tournant avec un palier de 900 , il part d'une dalle nous avons dc le vide en dessous c'est pour sa que j'aimerai partir a 2800 du mur pour pouvoir dépasser de 200 sur la dalle , j'espere etre clair :D


    nicolas40 , 26 Septembre 2018
    #4
  5. RonyRone

    RonyRone 35 ans, Bruxelles

    Bonjour à tous je suis nouveau sur le site, je cherche un calculateur qui permettrai de calculer un escalier a giron central quart tournant avec une marche. D'un longueur de 300 au sol pour une hauteur de 275 marche d'une largeur de 75cm. Savez vous ou je pourrais trouver ça :) ?

    Merciiii

    Ron

    RonyRone , 30 Septembre 2019
    #5
  6. Lionel-P

    Lionel-P France

    Lionel-P , 1 Octobre 2019
    #6
  7. Jean fi

    Jean fi 34 ans, France

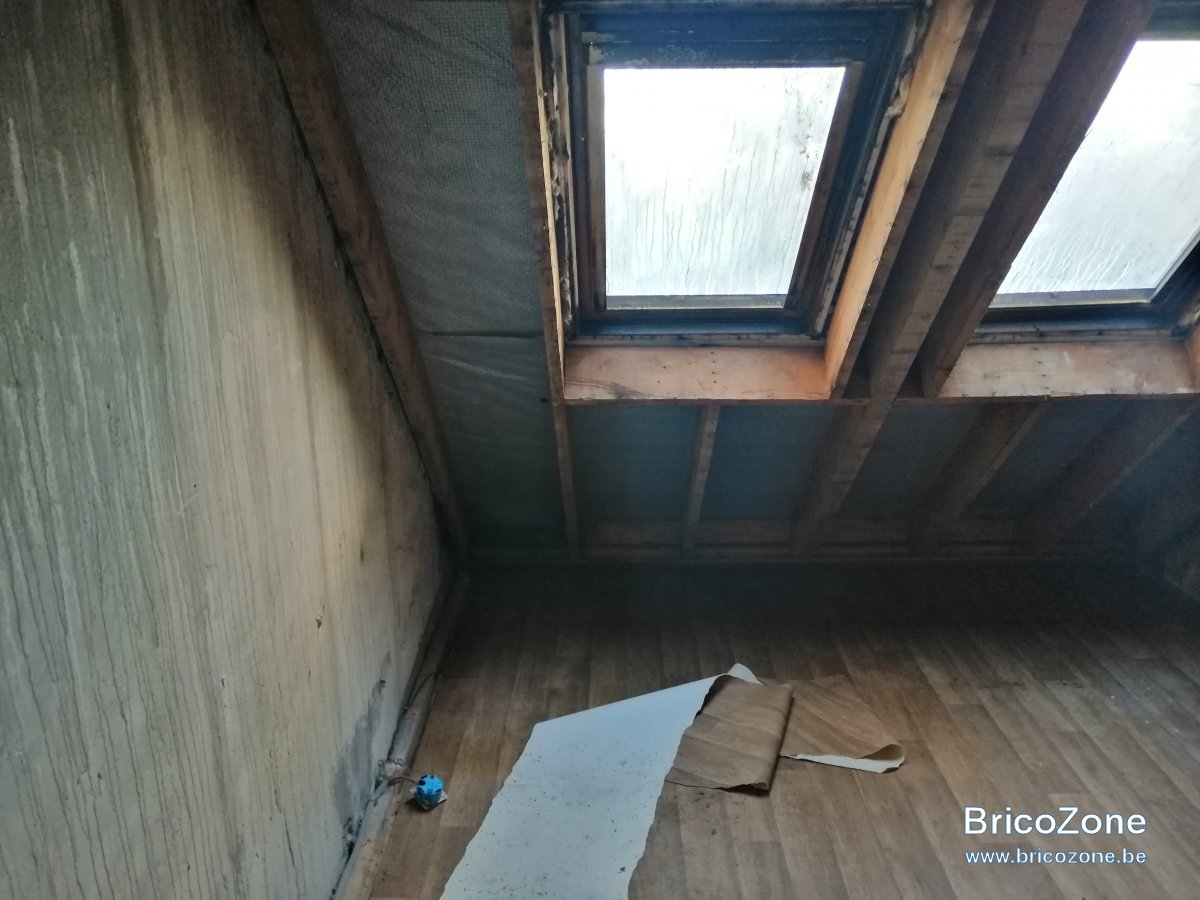

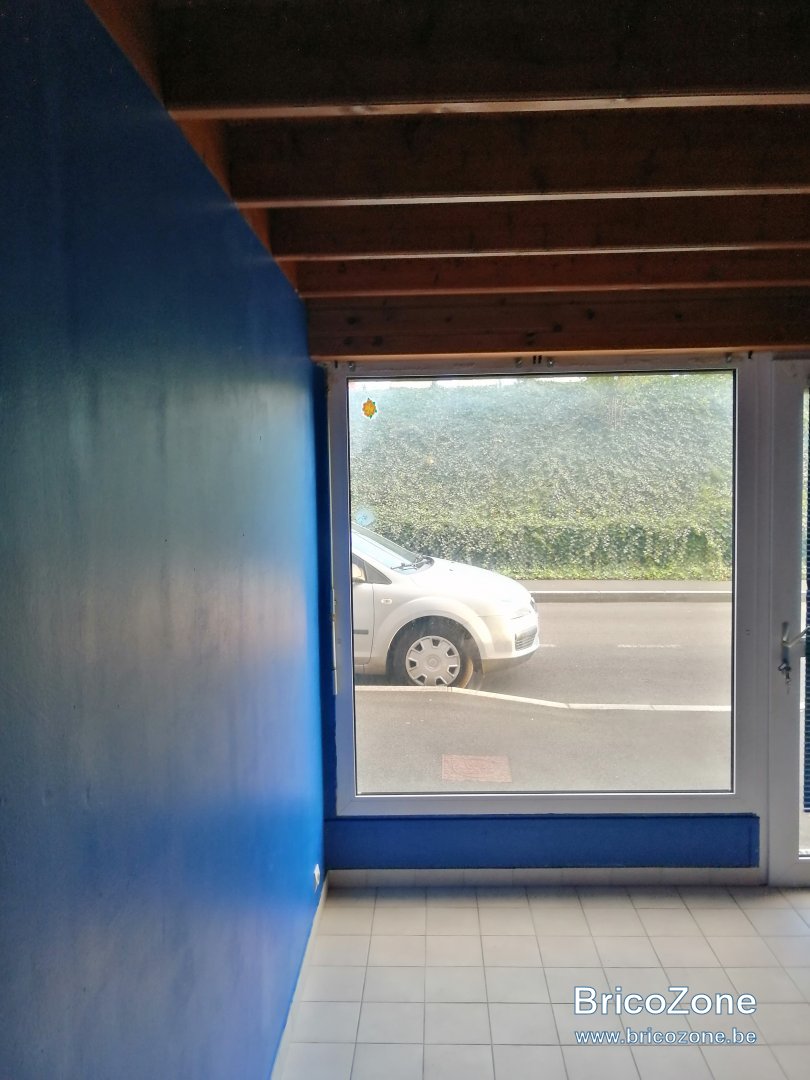

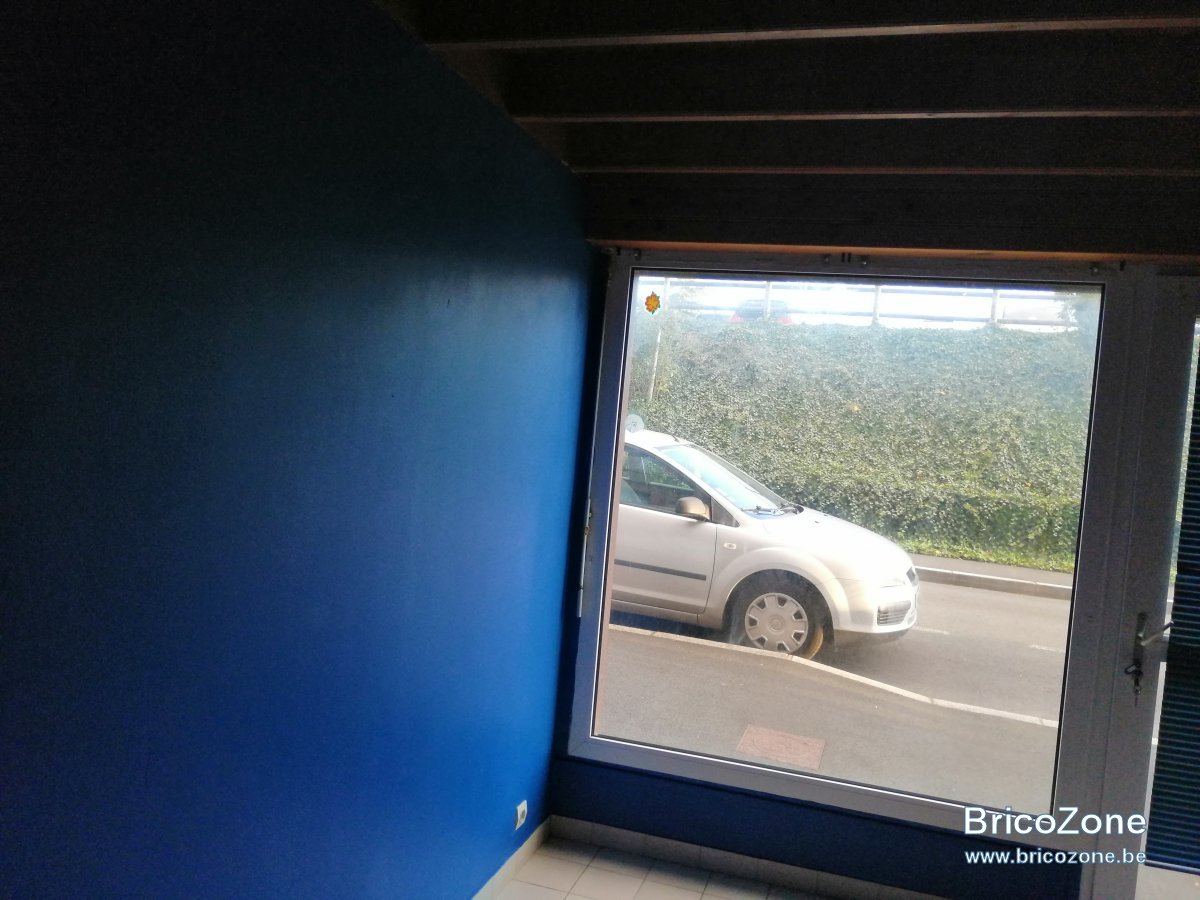

    Bonjour monsieur Lionel, Je viens vers vous parce que j'ai appris que vous faites des miracles dont les escaliers, j'aurais besoin de quelques informations. Nous voulons rénover notre garage et en faire un appartement pour notre fille. il y a pas beaucoup de place et nous voulons opter pour un escalier helicoidal la tremie n'est pas encore fait et on aimerait la mettre à un endroit on aimerait avoir quelques conseilles en terme de dimension, taille de a treillis en sachant que la hauteur du sol a sol fini n'est pas tout à fait encore fini normalement fini 2m53. Je pense que si je vous envoie des photos ce serait peut-être plus simple, pour se projeter. Voici les photo cordialement merci





    Jean fi , 12 Octobre 2019
    #7
  8. Lionel-P

    Lionel-P France

    Bonjour Jean fi,

    Difficile de vous répondre sans avoir plus de précisions. Il existe des escaliers hélicoïdaux à partir de 120 cm de diamètre, ce qui veut dire que la largeur de passage n'est que de 55 cm. Dans ce cas il ne faut pas compter y passer le moindre meuble. Comme le plafond est constitué de solives, je pense que la meilleure solution est de créer la trémie dans l'espace entre 2 solives. Mais il ne faut surtout pas placer cet escalier le long d'un mur extérieur car il faut faire attention à la hauteur libre à l'arrivée dans le grenier.

    Bonne journée,

    Lionel.

    Lionel-P , 12 Octobre 2019
    #8
  9. Jean fi

    Jean fi 34 ans, France

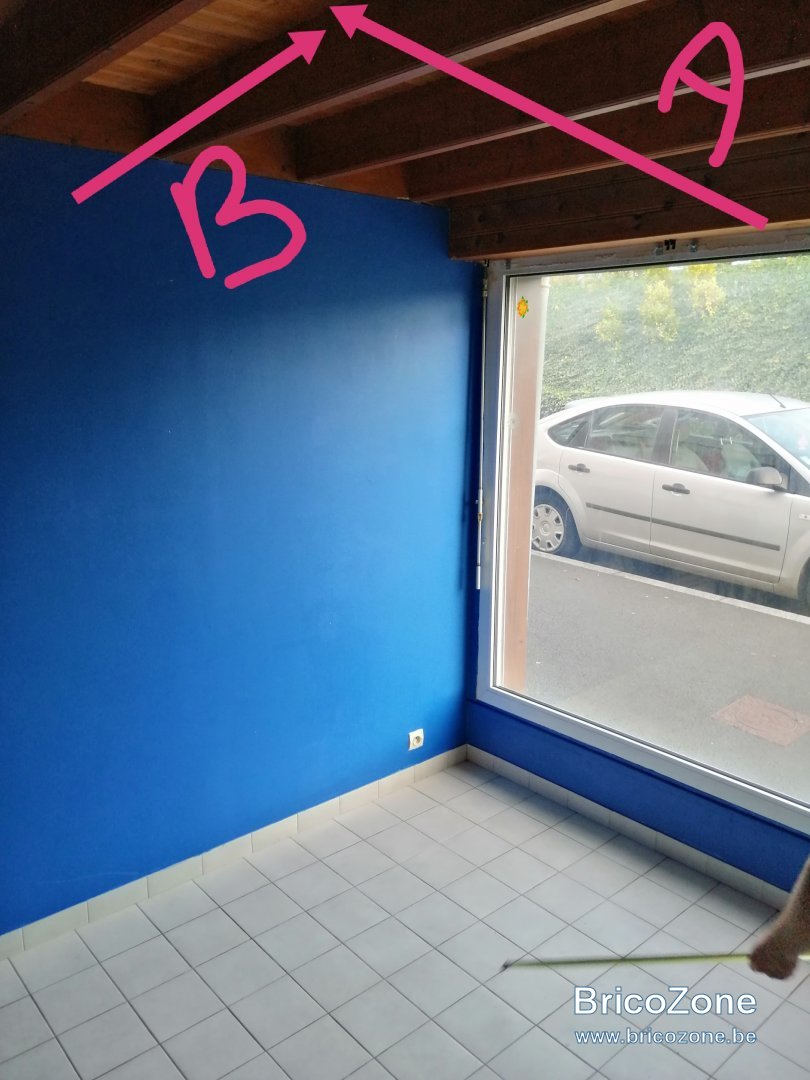

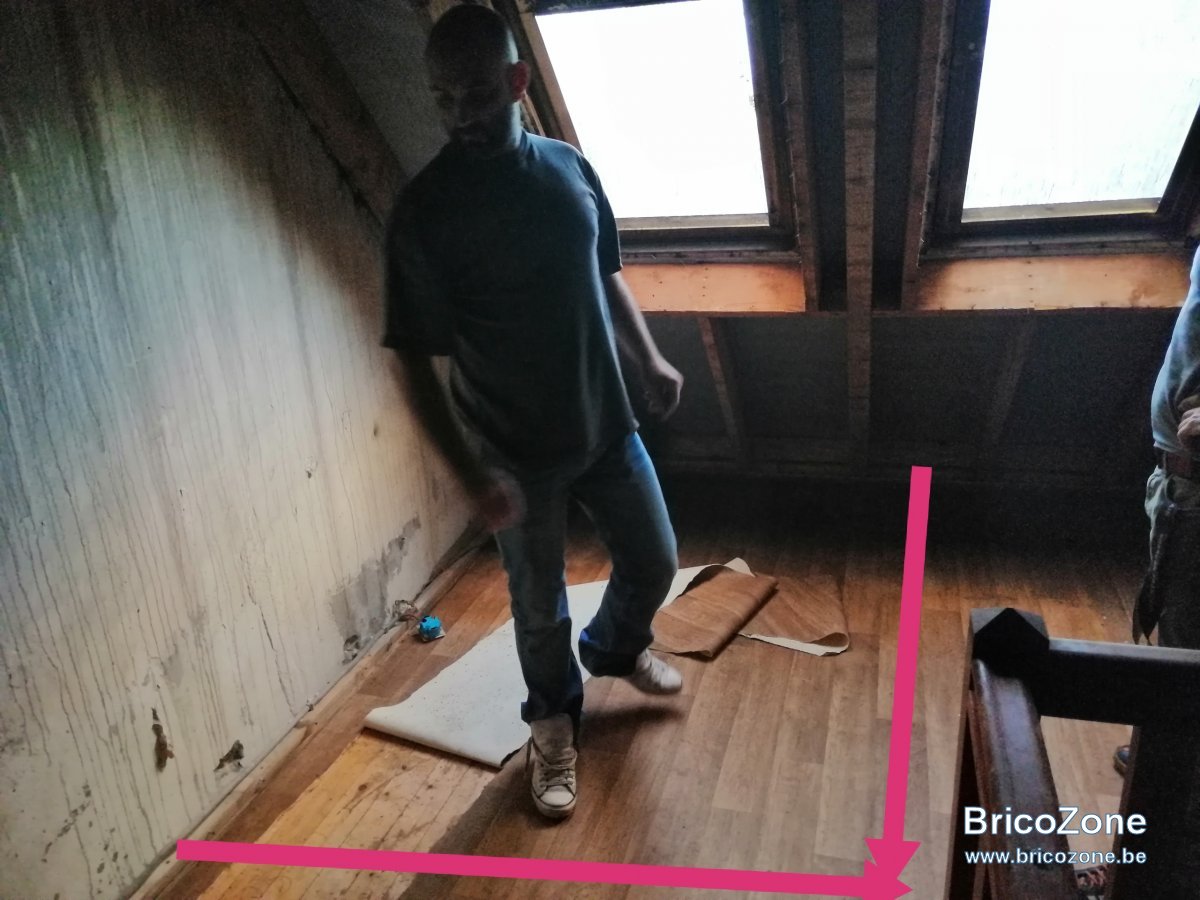

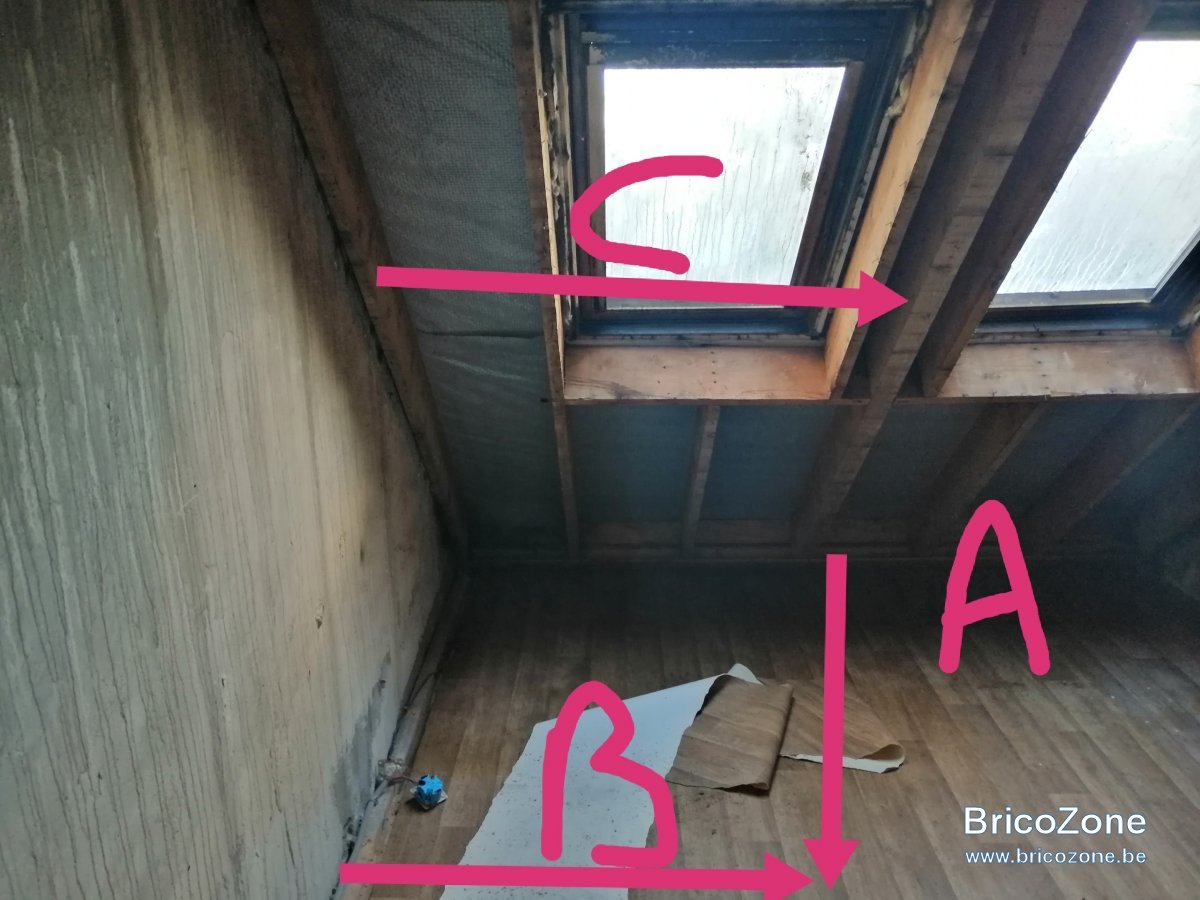

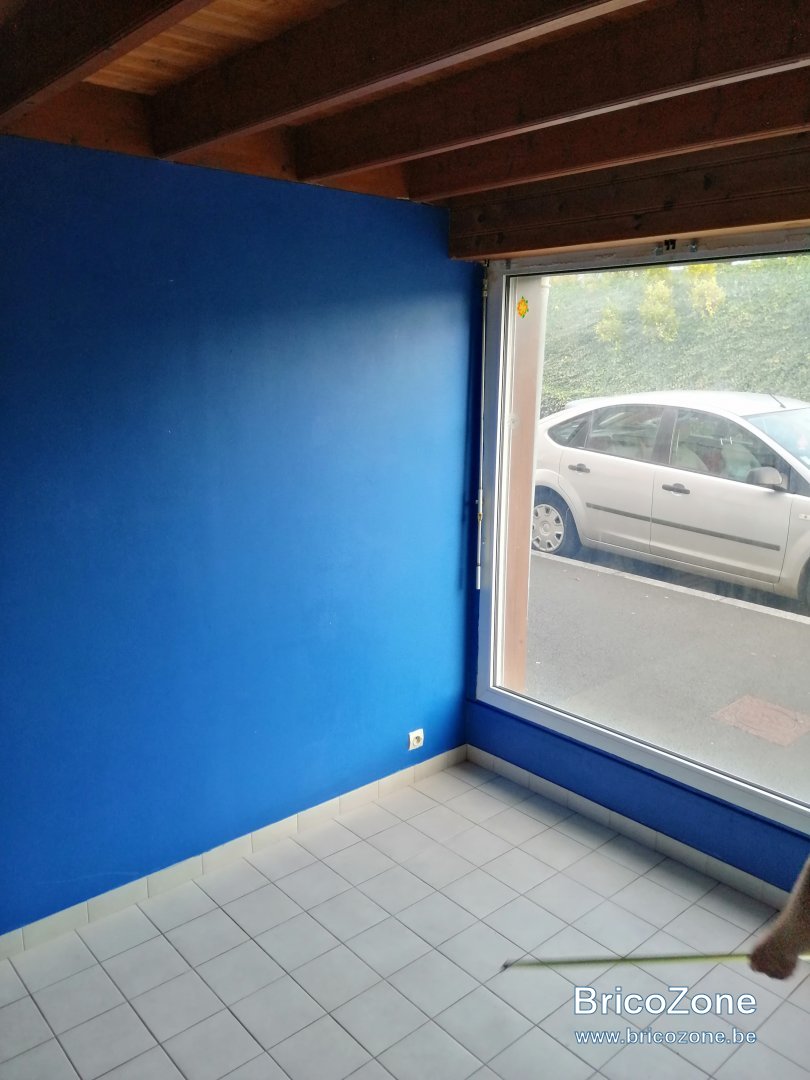

    Merci beaucoup, Voici l'emplacement où on pense faire la trémie, à votre avis quelle dimension serait le plus adapter ? À cet emplacement on peut faire la dimension qu'il y as besoin. Voici les photos que je vous ai fléchés. On pensait faire une trémie de 2 m(A) de long sur 1m30(B) de large. Nous allons changer le velux qui va prendre tout la largeur(C) rentre les deux solives




    Jean fi , 12 Octobre 2019
    #9
  10. Jean fi

    Jean fi 34 ans, France

    Bien sûr si il faut augmenter la largeur (B) on peut se permettre de rajouter 10 cm

    Jean fi , 12 Octobre 2019
    #10
  11. Jean fi

    Jean fi 34 ans, France

    Je tiens à préciser que nous comptons nous-même fabriquer l'escalier en acier, donc je pense qu'on peut tricher un peu

    Jean fi , 12 Octobre 2019
    #11
  12. Jean fi

    Jean fi 34 ans, France

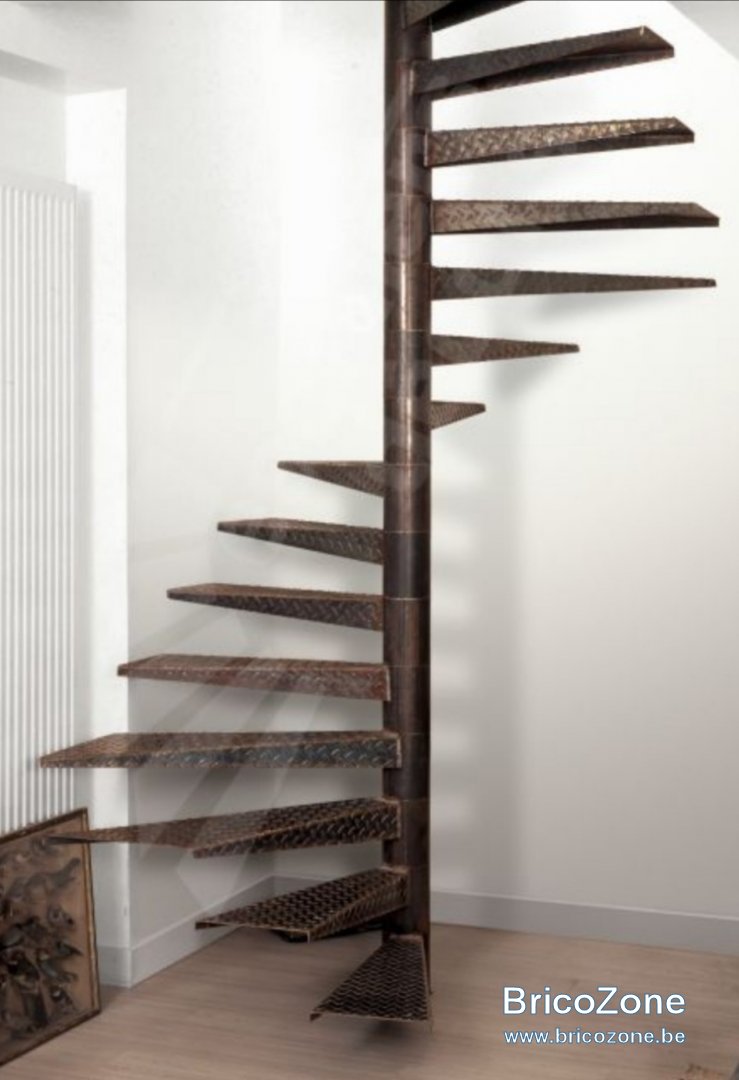

    Voici l'escalier tu aimerais fabriquer j'ai des notions de soudure je peux faire plier des tôles


    Jean fi , 12 Octobre 2019
    #12
  13. Lionel-P

    Lionel-P France

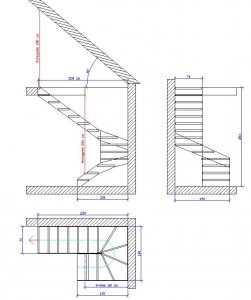

    Je ne pense pas qu'un escalier hélicoïdal soit la meilleure solution. Si la pente du toit est de 40°, il faut que l'escalier "sorte" à 230 cm du mur pour avoir une hauteur libre de 200 cm. A moins de mettre l'escalier au milieu de la pièce, la solution serait plutôt de faire un escalier demi tournant avec la volée basse plus courte que la volée haute comme sur ce plan :

    Plan 1.jpg

    Cet escalier de 70 cm de largeur compte 14 marches de 18,07 cm de hauteur, un giron de 25,2 cm et une pente de 35,7°, ce qui est parfait. Il ne prend pas trop de place au rez de chaussée.

    Il est même possible de raccourcir la volée basse, mais la volée haute doit toujours avoir 230 cm de longueur (si les cotes et la pente sont bonnes).

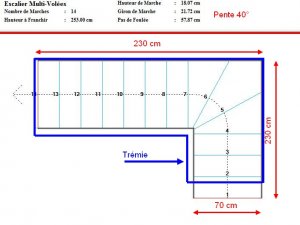

    Une autre solution serait de faire un escalier quart tournant comme cela :

    Plan 2.jpg

    Lionel.

    Lionel-P , 12 Octobre 2019
    #13
  14. Jean fi

    Jean fi 34 ans, France

    Vous êtes vraiment très efficace, très rapide merci !!!!! nous avons vraiment un penchant pour l'escalier helicoidal surtout dans la pièce sera il y a la place on va faire comme un meuble nous pouvons reculer à 2 mètres 30 il n'y a aucun souci

    Jean fi , 12 Octobre 2019
    #14
  15. Lionel-P

    Lionel-P France

    Voici le calcul pour un escalier hélicoïdal de 70 cm de largeur de marches, avec un fût de 10 cm de diamètre, donc une trémie carrée de 150 x 150 cm. 2 cas sont possibles :

    - avec un palier carré rapporté de 10 cm d'épaisseur et avec un angle de 90°, l'escalier aura 12 marches de 21,08 cm de hauteur, un giron de 18,92 cm, une pente de 48,1°, la première marche déborde de la trémie de 19,7 cm. L'angle total de l'escalier est de 298,2° :

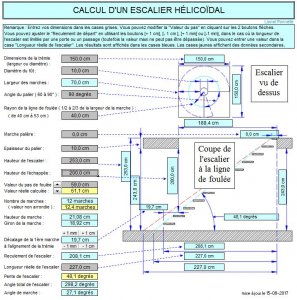

    Calcul 1.jpg

    - avec un palier triangulaire avec un angle de 60°, l'escalier aura 13 marches de 19,46 cm de hauteur, un giron de 19,4 cm pour une pente de 45,1°, la première marche déborde de la trémie de 23,5 cm. L'angle total de l'escalier est de 333,6° :

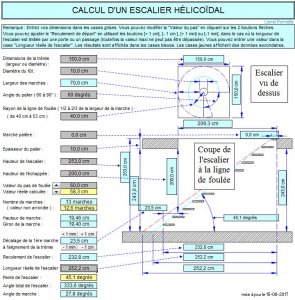

    Calcul 2.jpg

    Bonne soirée,

    Lionel.

    Lionel-P , 12 Octobre 2019
    #15
  16. Jean fi

    Jean fi 34 ans, France

    Sincèrement merci beaucoup vous êtes vraiment très efficace,et pro.,ont vous fera parvenir les photos des travaux et encore un grand merci je vous souhaite une très bonne soirée et un très bon week-end Lionel

    Jean fi , 12 Octobre 2019
    #16
  17. beneto31

    beneto31 28 ans, France

    Bonsoir Lionel,
    Je suis dans le même cas que les autres.

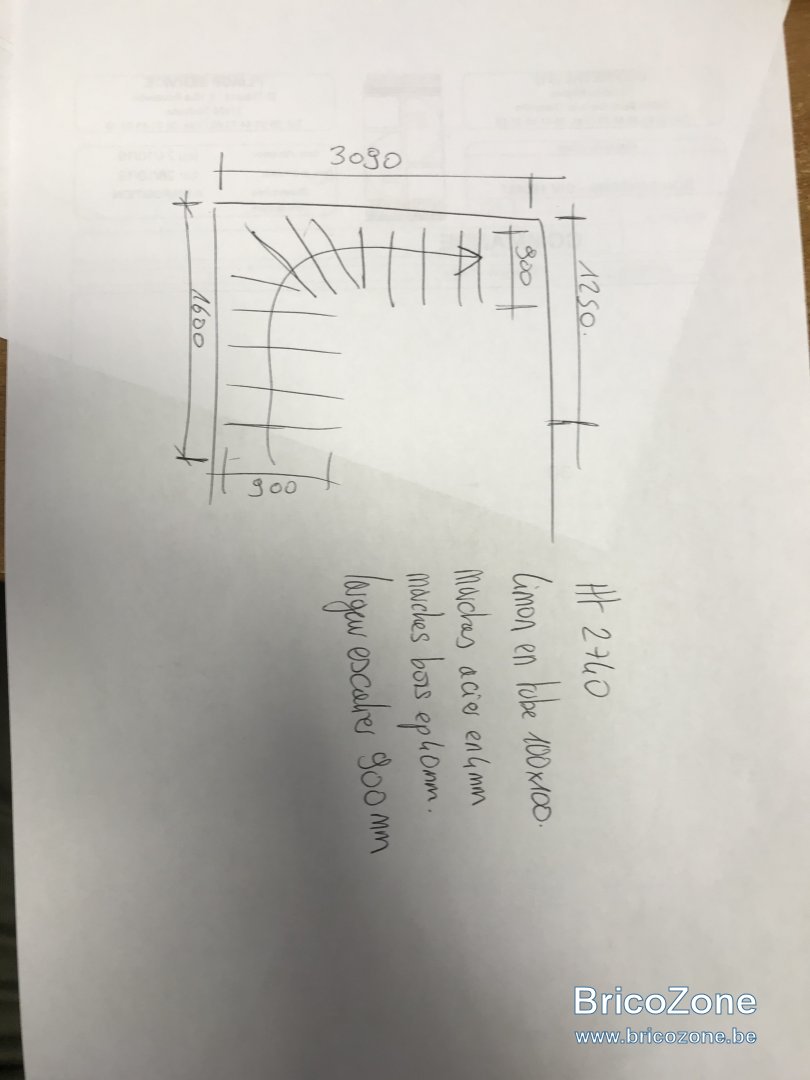

    J'ai du mal a dessiné mon escalier (je travail avec autocad 2d) c'est pour chez moi.
    Ma problématique est au niveau du balancement des marches, je n'y arrive pas.
    Pouvez vous m'aider?
    PS: Les contraintes de profondeurs et hauteurs me donnent beaucoup de mal.
    Merci d'avance
    Benjamin.

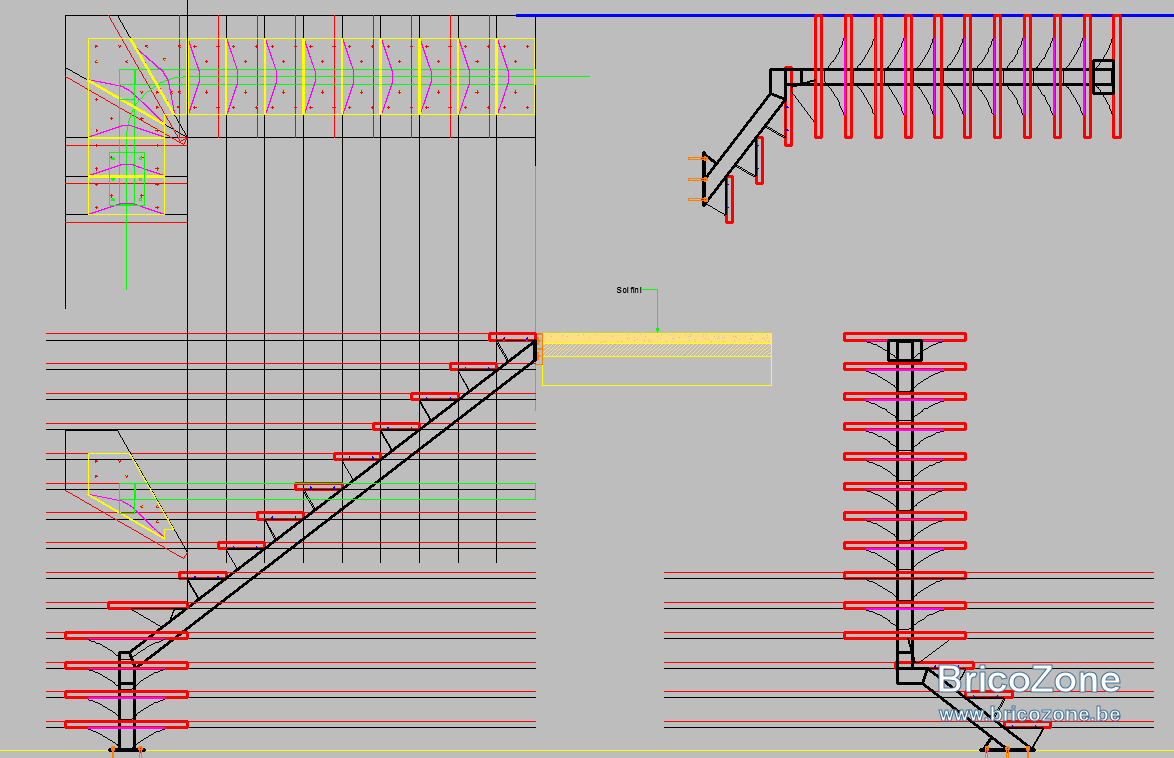

    Capture 1.PNG


    beneto31 , 29 Octobre 2019
    #17
  18. Lionel-P

    Lionel-P France

    Bonjour Benjamin,

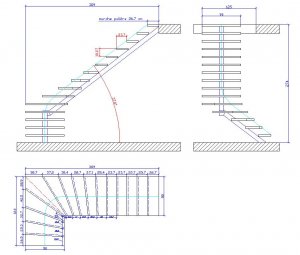

    Le calcul donne 15 marches de 18,27 cm de hauteur avec un giron de 23,7 cm, ce qui fait une pente de 37,6° pour un pas de foulée de 60,24 cm :

    Plan 1.jpg

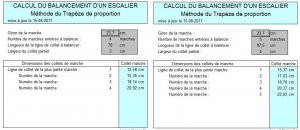

    Voici les 2 feuilles de calcul pour le balancement par la méthode du trapèze de proportion :

    Balancement trapèze.jpg

    Voici le plan avec les cotes des marches (en plus lisible) :

    Plan 1 (cotes des marches).jpg

    Bonne journée,

    Lionel.

    Lionel-P , 30 Octobre 2019
    #18
  19. beneto31

    beneto31 28 ans, France

    Bonjour,
    Merci pour votre réactivité.
    Néanmoins, je viens de tracer l'escalier et je galère au niveau du balancement des marches pliées en 4mm. (le plan ci dessous n'est pas fini au niveau du balancement ainsi qu'au niveau du limon)
    Sans trop vous demander, avez vous la possibilité avec l'aide de votre logiciel de me sortir un plan avec la jonction entre marches acier 4mm et limon ?
    Et de préférence toujours si c'est possible en DWG/DXF ?
    Merci d'avance.

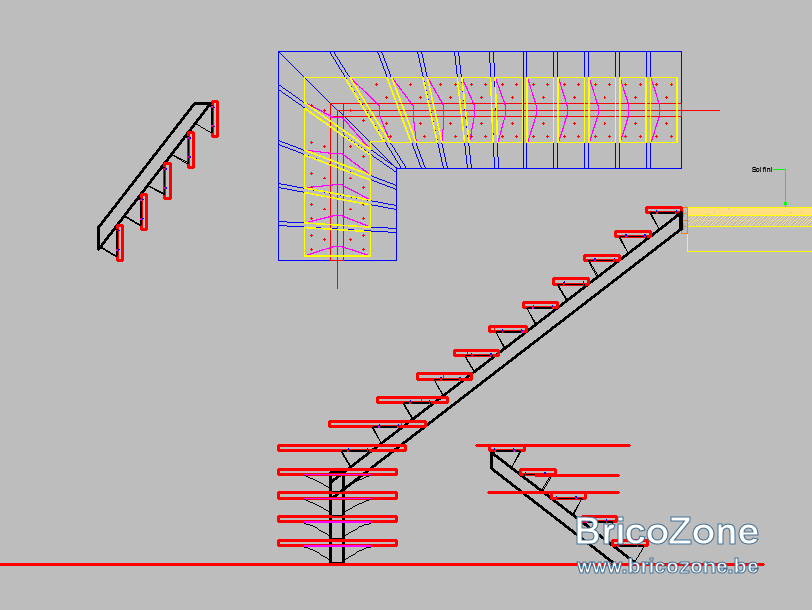

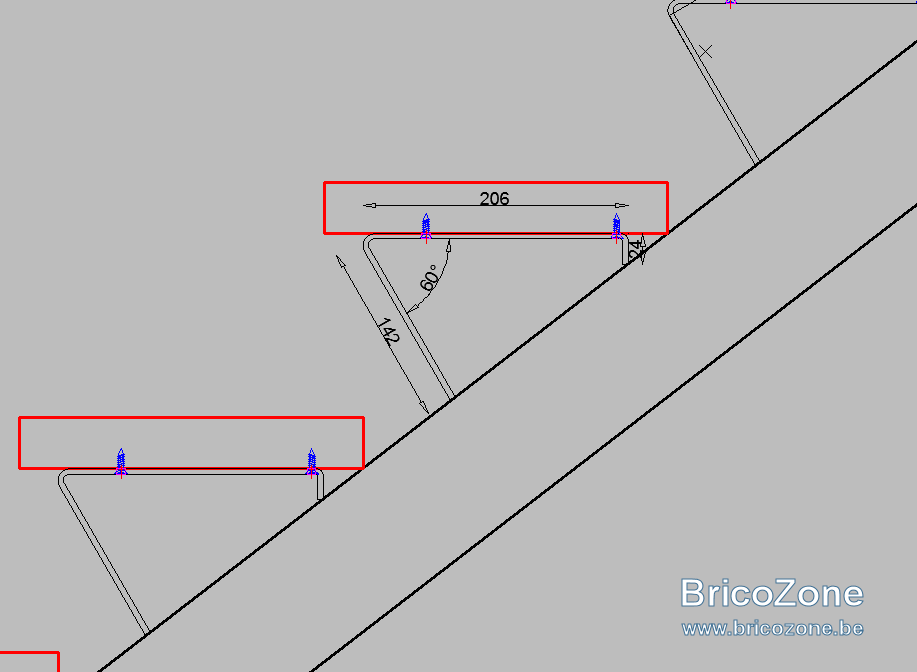

    Benjamin. Capture  5.PNG Capture 6.PNG

    beneto31 , 30 Octobre 2019
    #19
  20. Lionel-P

    Lionel-P France

    Bonjour Benjamin,

    Pour réaliser les supports de marche, la meilleure solution est de relever sur place la forme et les dimensions de ces supports. J'utilise la version 2D d'Autocad et pour faire ces supports il faudrait utiliser (et maîtriser) la version pro en 3D, ce que je ne dispose pas. C'est le problème que l'on a quand on fait un limon central non cintré et en plus avec les marches balancées.

    Je pense que la solution la plus simple est de découper les parties horizontales du support à la dimension de la marche (par exemple en retranchant 10 cm en largeur et 4 ou 5 cm en profondeur). Ensuite, positionner ce support sur le limon avec des serre-joints (à l'aide d'équerres) et enfin relever la forme et les dimensions de la partie reliant la marche et le limon.

    Désolé mais je ne peux pas en faire plus.

    Bonne journée,

    Lionel.

    Lionel-P , 31 Octobre 2019
    #20
