aide plan escalier quart tournant limon central

Bonjour, encore merci pour votre retour, je pense que je vais partir sur ce que vous m'avez dit.
Avez vous la possibilité de me transférer le fichier en dwg de l'escalier de ce que vous m'avez sorti pour que je puisse vérifier notamment le limon ?
Je vous envoi en MP mon adresse mail.
Merci pour votre travail et votre réactivité.
Benjamin

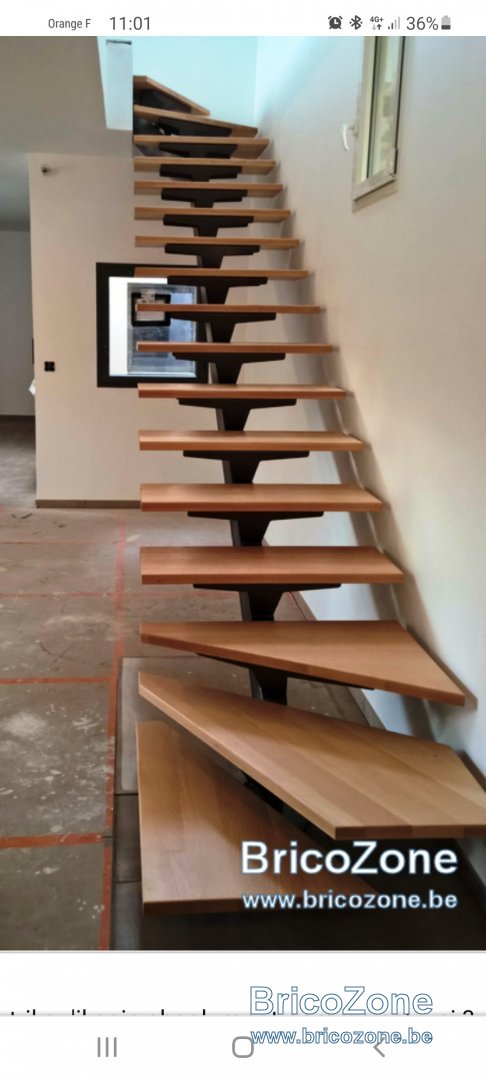

Bonjour je suis nouveau sur ce site comme je vois tout le monde à le même problème et j'ai besoin d'aide pour le plan de mon escalier quart tournant avec limon de 15 x15 .et je serai intéressé pr ce modèle sans le quart tournant du haut merci de votre aide.

Bonjour Laurent,

Pour pouvoir faire le calcul, j'ai besoin de connaître la largeur de la trémie, la hauteur sous plafond ainsi que le reculement de départ maxi possible. La hauteur sous plafond permet en outre de vérifier l'échappée mais aussi de calculer la taille de la marche palière (en haut) de façon à pouvoir fixer le limon central sur le côté de la dalle.

Bonne journée,

Lionel.

Bonsoir,La largeur tremi 66 on peut monter à 80
La hauteur sous plafond 2558
Récolement maxi 2485
Merci

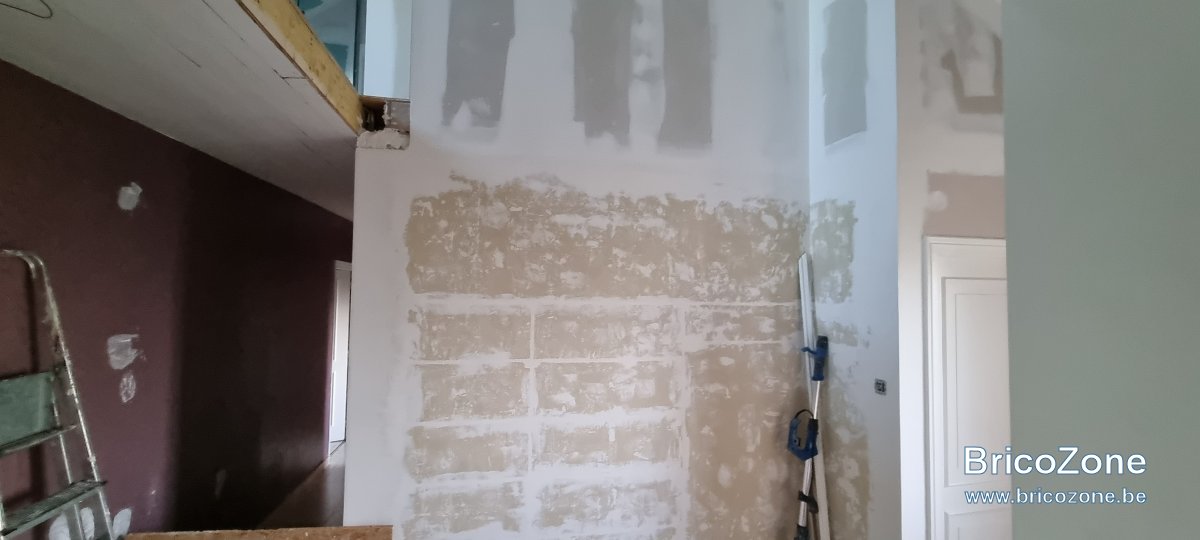

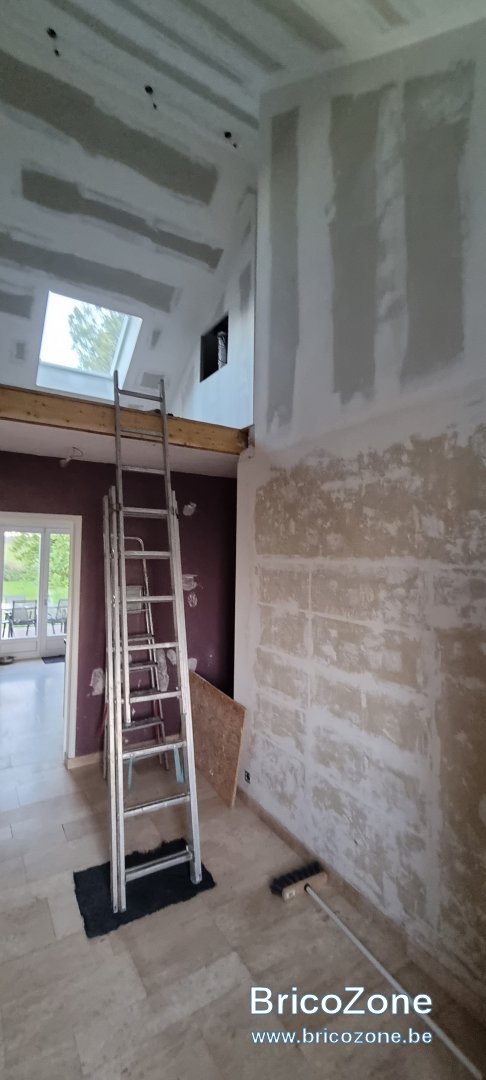

Voici quelques photos merci

Bonjour Laurent,

Je ne vois pas comment vous pouvez installer un escalier de 80 cm de largeur dans une trémie de 66 cm ?

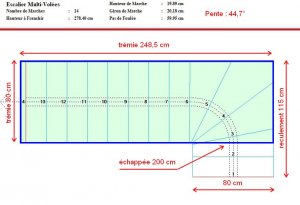

Ce n'et pas le reculement de départ que vous m'avez fourni mais le reculement d'arrivée qui a en général la même longueur que la trémie. J'ai donc fait le calcul avec une trémie de 80 X 248,5 cm, ce qui donne 14 marches de 19,89 cm de hauteur avec un giron de 20,18 cm, la pente est de 44,7° (proche de l'échelle de meunier), le reculement de départ maxi est de 115 cm (voir plan ci-dessous) pour un ehauteur d'échappée de 200 cm :



Attention, comme la pente est déjà très forte, je n'ai pas prévu de marche palière, ce qui fait que le limon central devra être fixé sous le plafond comme ceci :



Pour fixer ce limon sur le côté de la dalle, il faudrait prévoir une marche plaière de près de 20 cm, ce qui augmenterait la pente et obligerait de faire cet escalier avec 13 marches de 21,42 cm de hauteur et un giron de 20,53 cm avec une pente de plus de 46°.

Bonne journée,

Lionel.

Bjr Lionel m'a largeur de tremi et de 66 mais g peur que sa fasse des marches pas très large .

Bonjour Laurent,

Une largeur de marche de 66 cm est un peu juste, la largeur minimum recommandée est de 70 cm. J'ai fait le calcyul avec une largeur de trémie de 80 cm suivant vos conseils. Je ne peux pas faire plus n'ayant pas les données que j'ai demandé (reculement de départ et largeur de trémie et d'escalier réels).

Bonne journée,

Lionel.
