Aménagement systainer Festool

eljub

• 2 Mai 2020

• #1

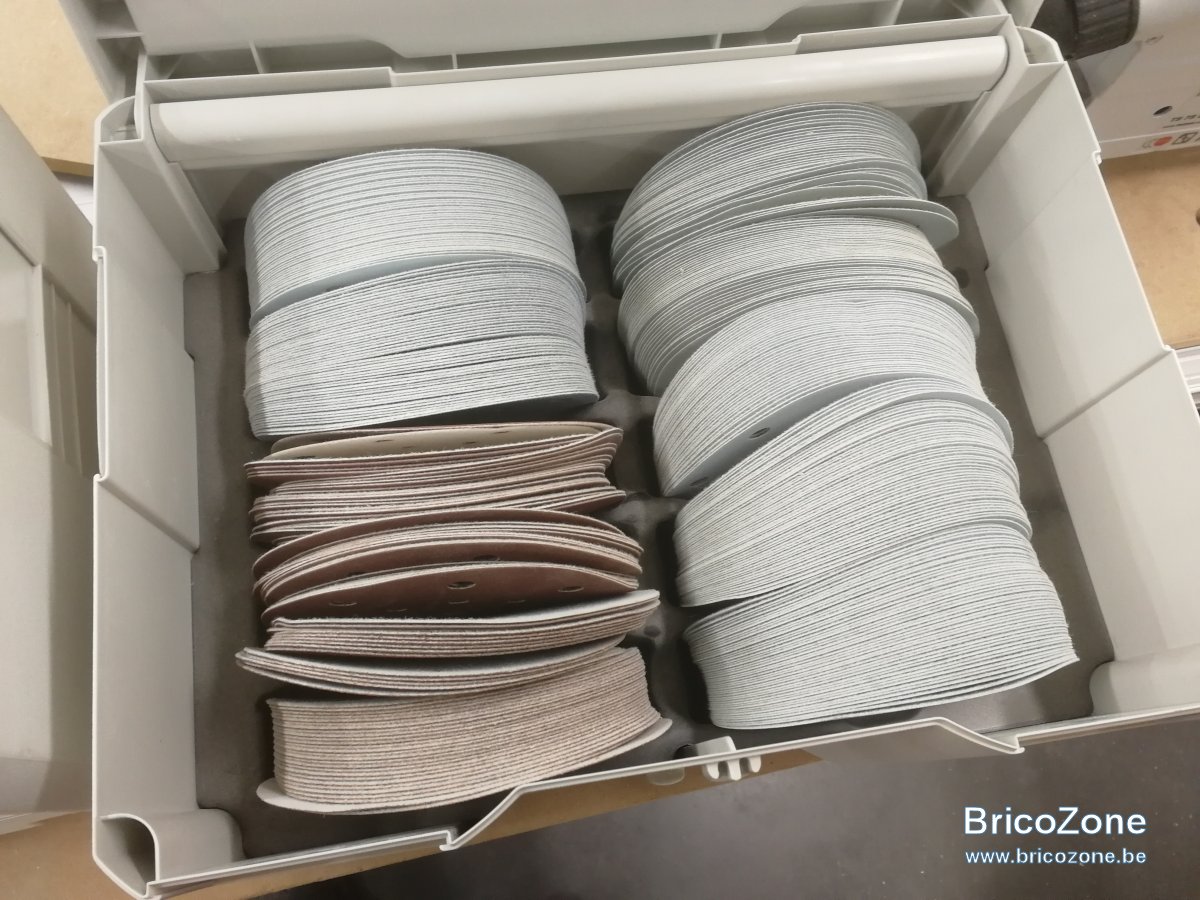

J'ai déjà un systainer prévu pour les abrasifs 150 mais le moule en plastique n'est pas très pratique.

Il y a 10 emplacements égaux et lorsqu'ils sont bien rempli, pas facile de prendre un abrasif. Aucun moyen de facilement déterminer le type de grain.

Je me suis donc mis en tête de copier un aménagement vu sur le net.

Découpe et ensuite passage d'un coup de rabot électrique pour bien épouser la forme du systainer sur les côtés

Le systainer

Le côté une fois réalisé

Et en place

Pour la séparation centrale, c'est un peu différent

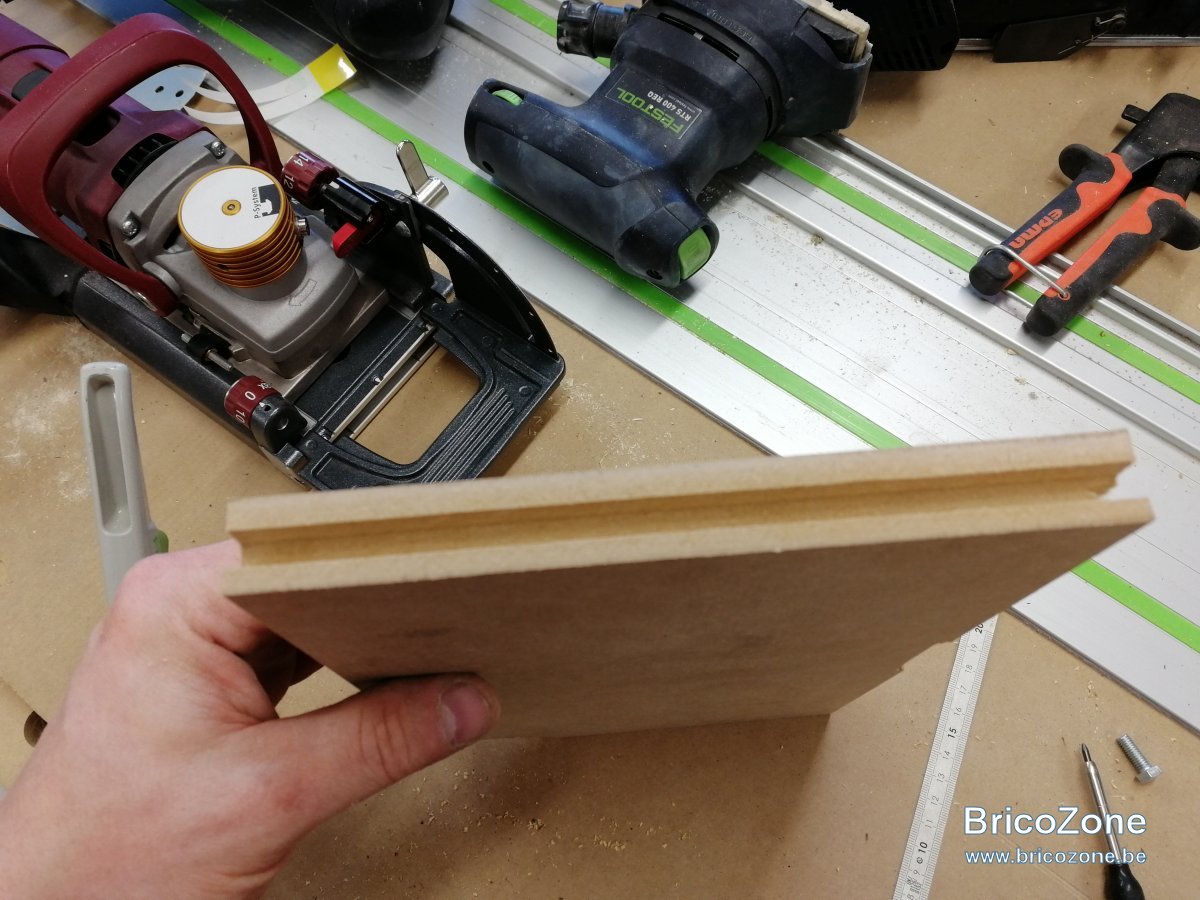

Une rainure avec la zeta p2 pour se coincé dans le systainer

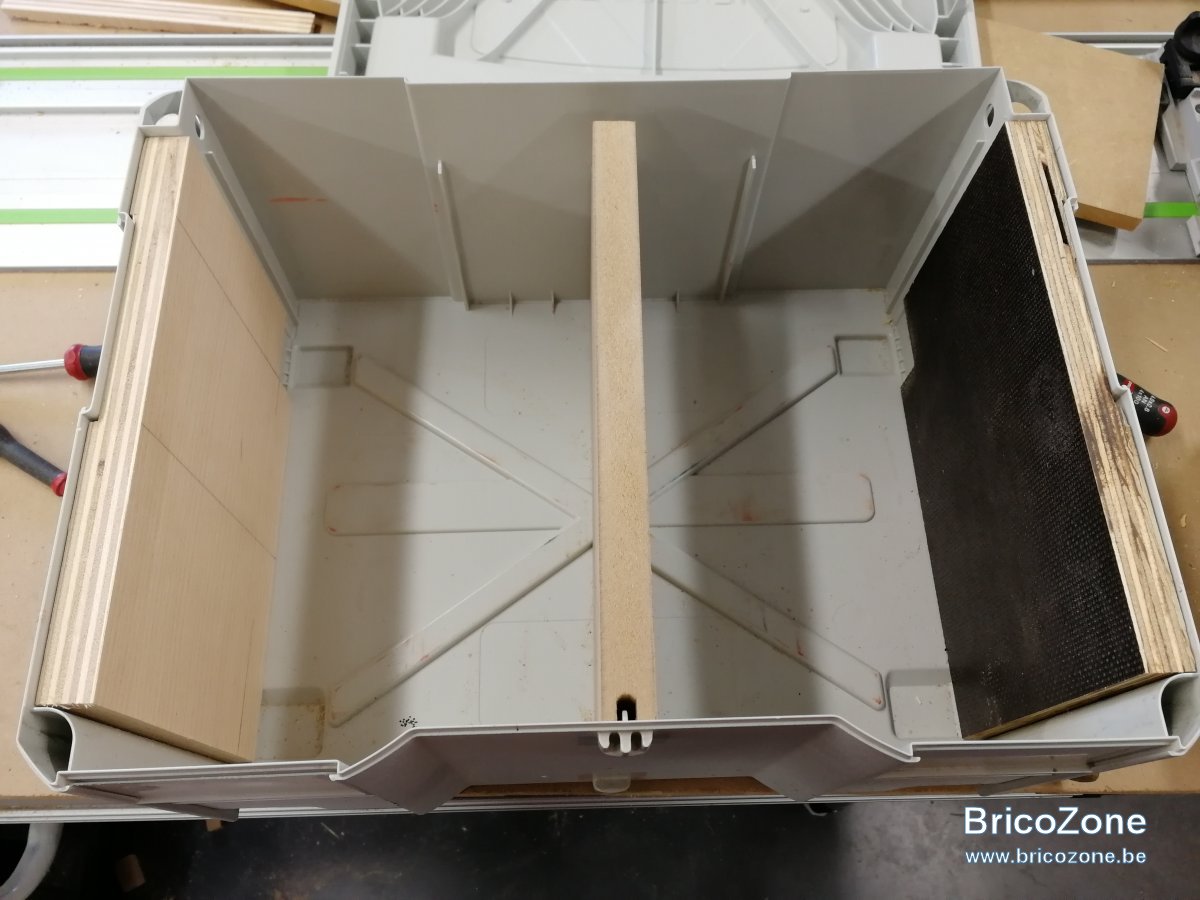

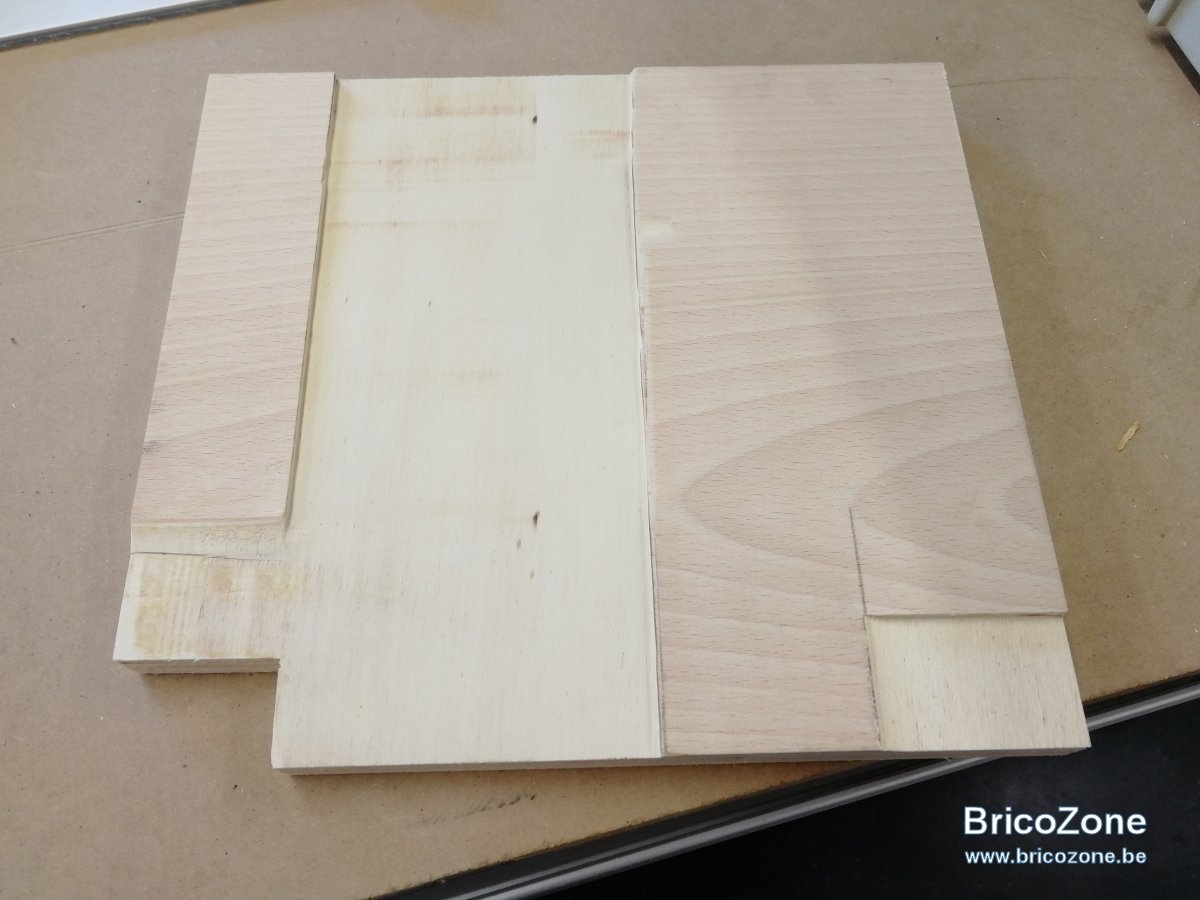

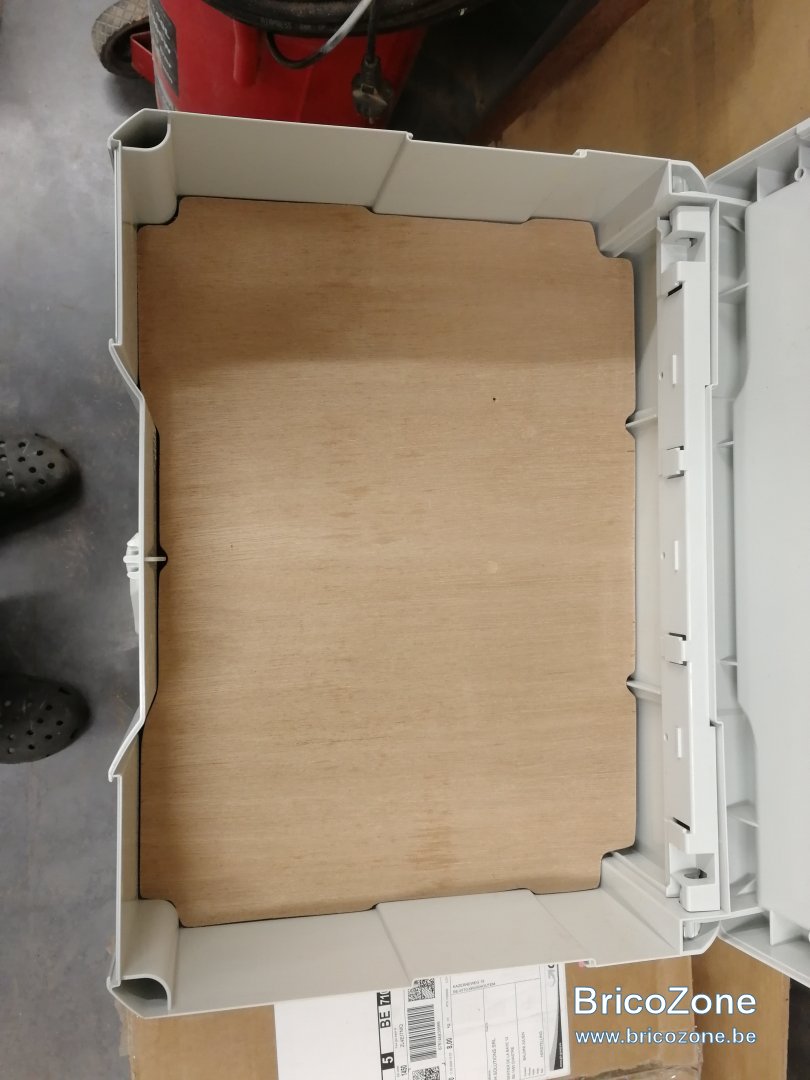

Une fois les 3 morceaux en place

Ensuite je fais des rainures à la scie radiale. Les rainures sont espacées de 2cm pour pouvoir facilement régler la taille d'une subdivision

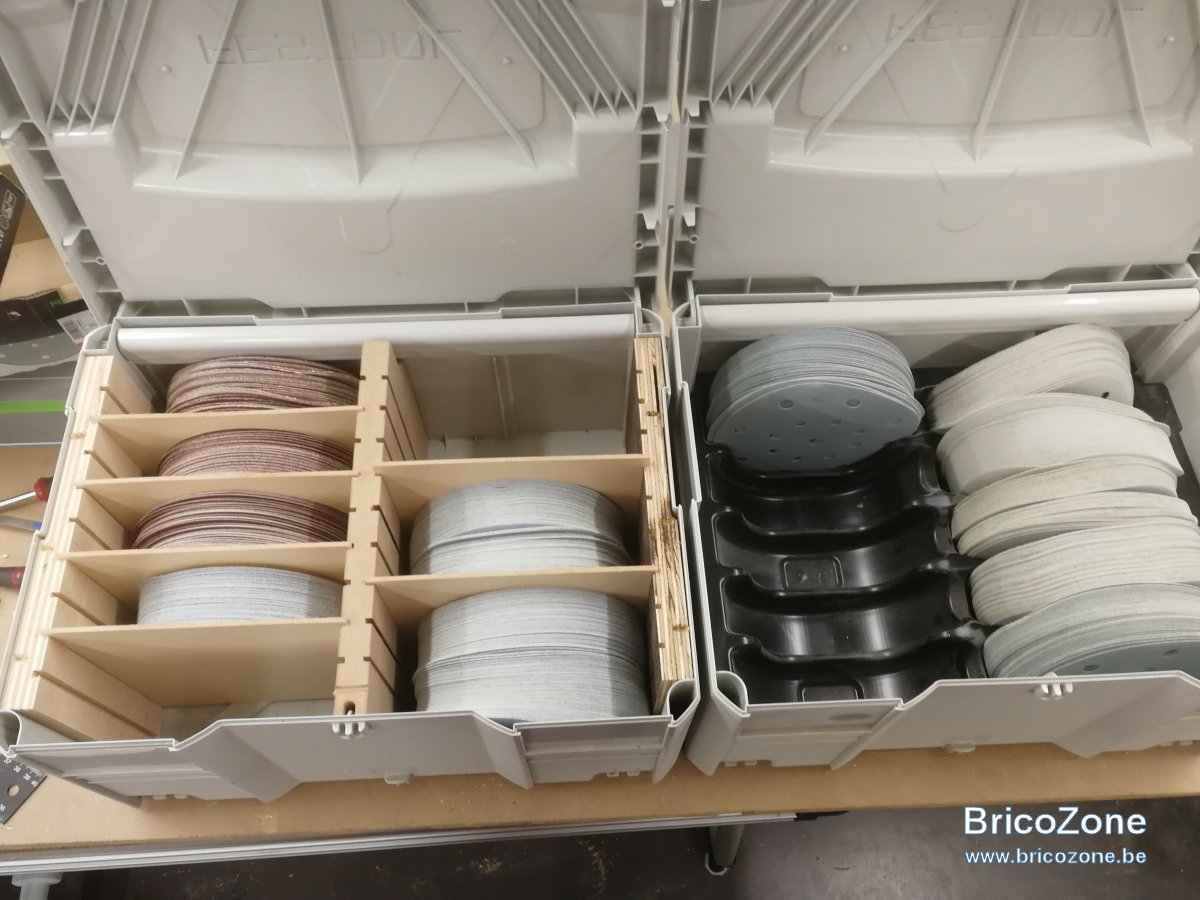

Et on peut remplir

Assez satisfait du résultat
Plus qu’a étiquetter



eljub

• 2 Mai 2020

• #2

Et aujourd'hui, je souhaite aménager pour mes fraise de défonceuse.

Je réalise donc un gabarit de la forme de l'intérieur du systainer.

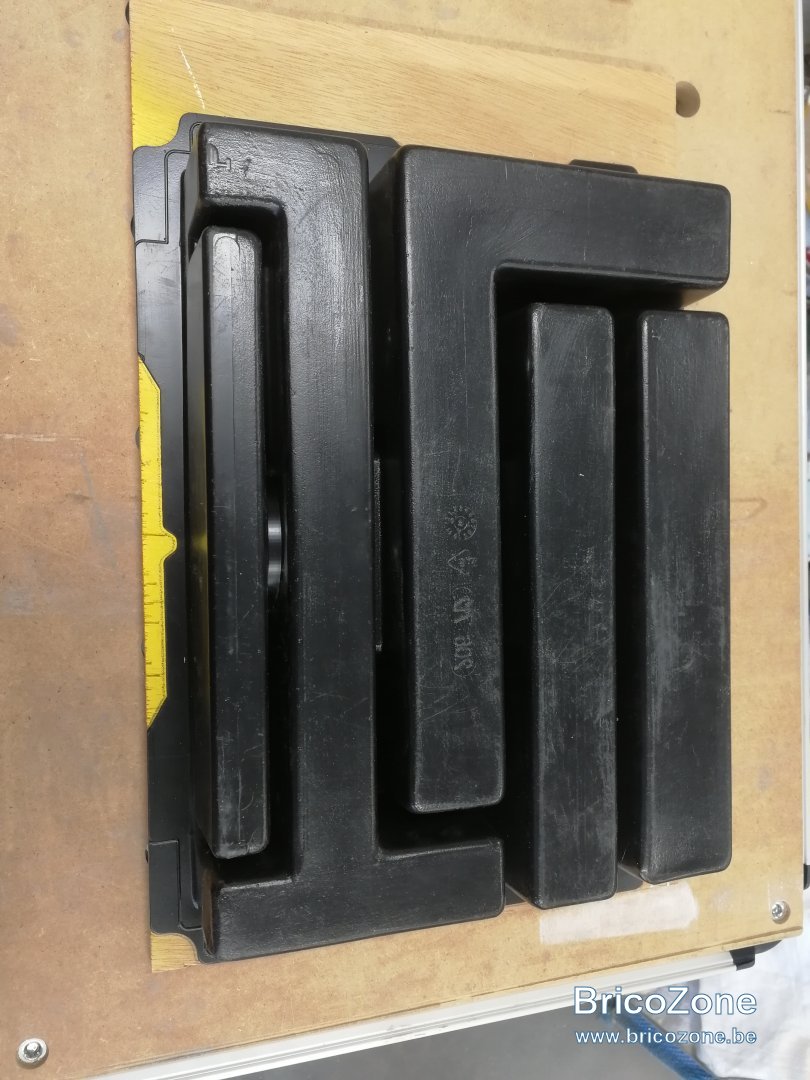

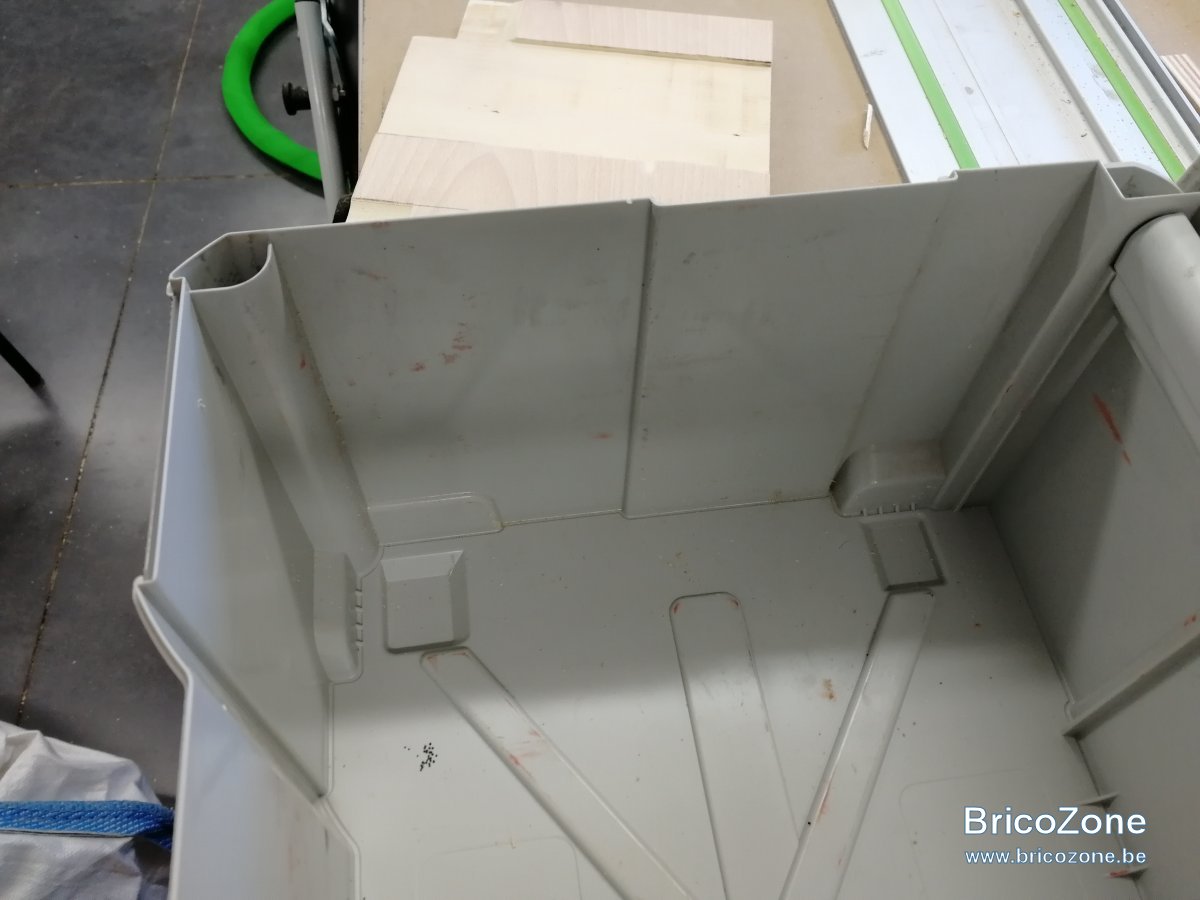

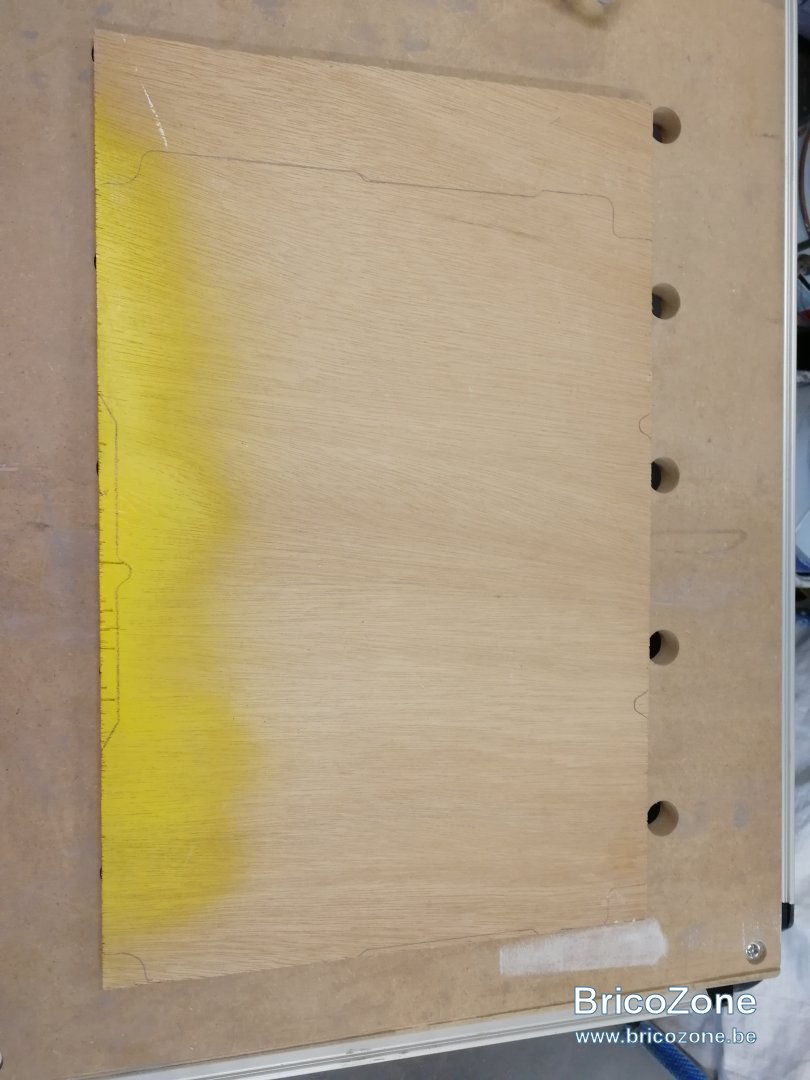

Pour ce faire, j'utilise un des moules en plastique pour dessiner la forme

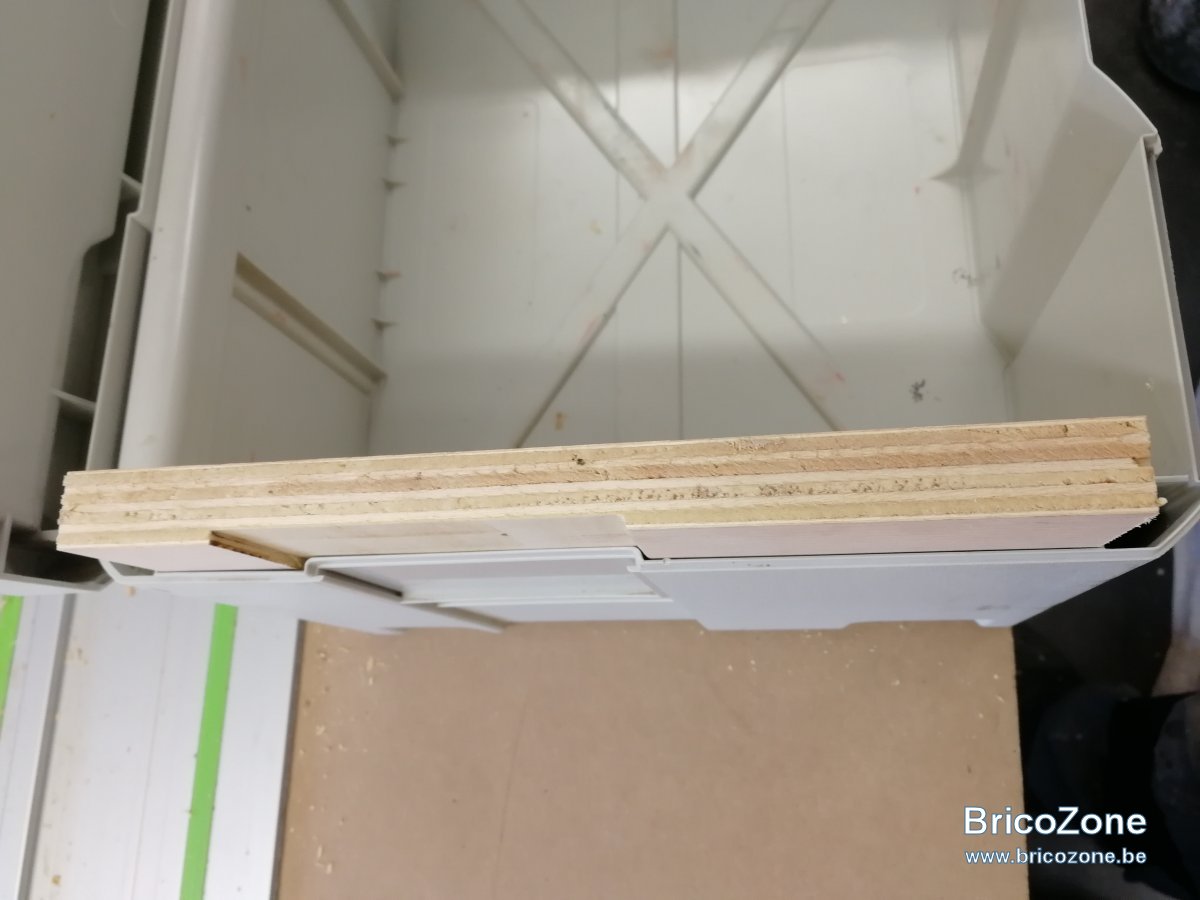

Y a plus qu'à

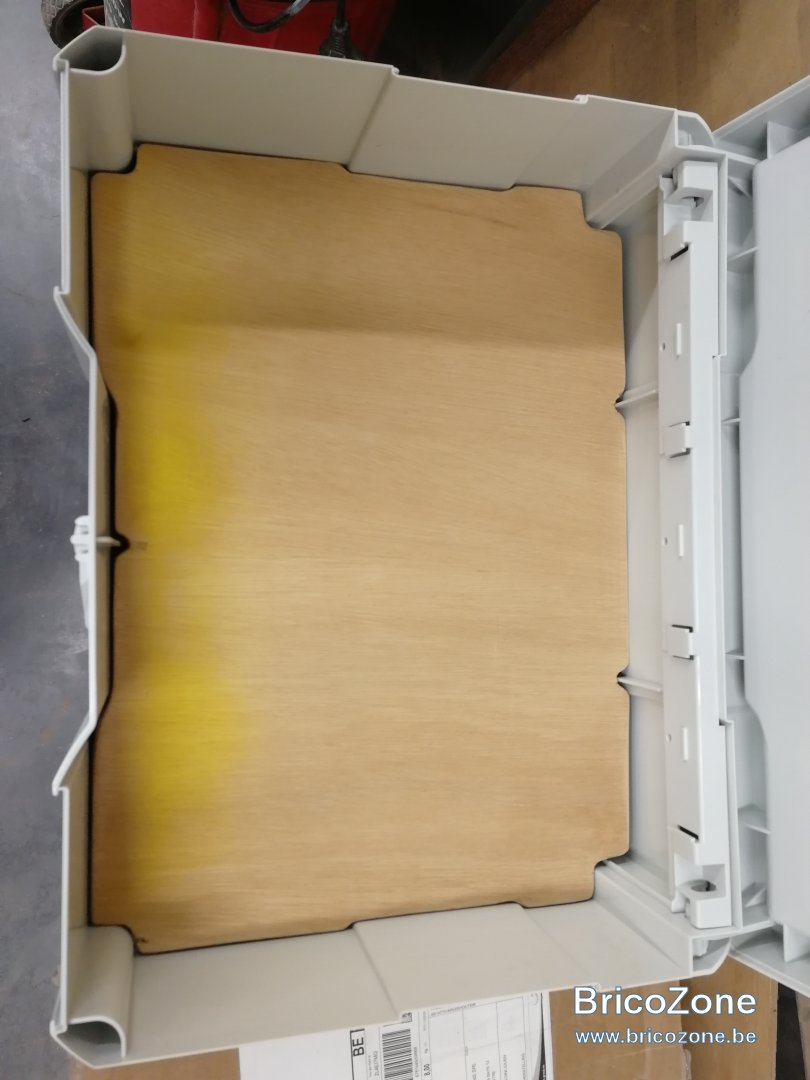

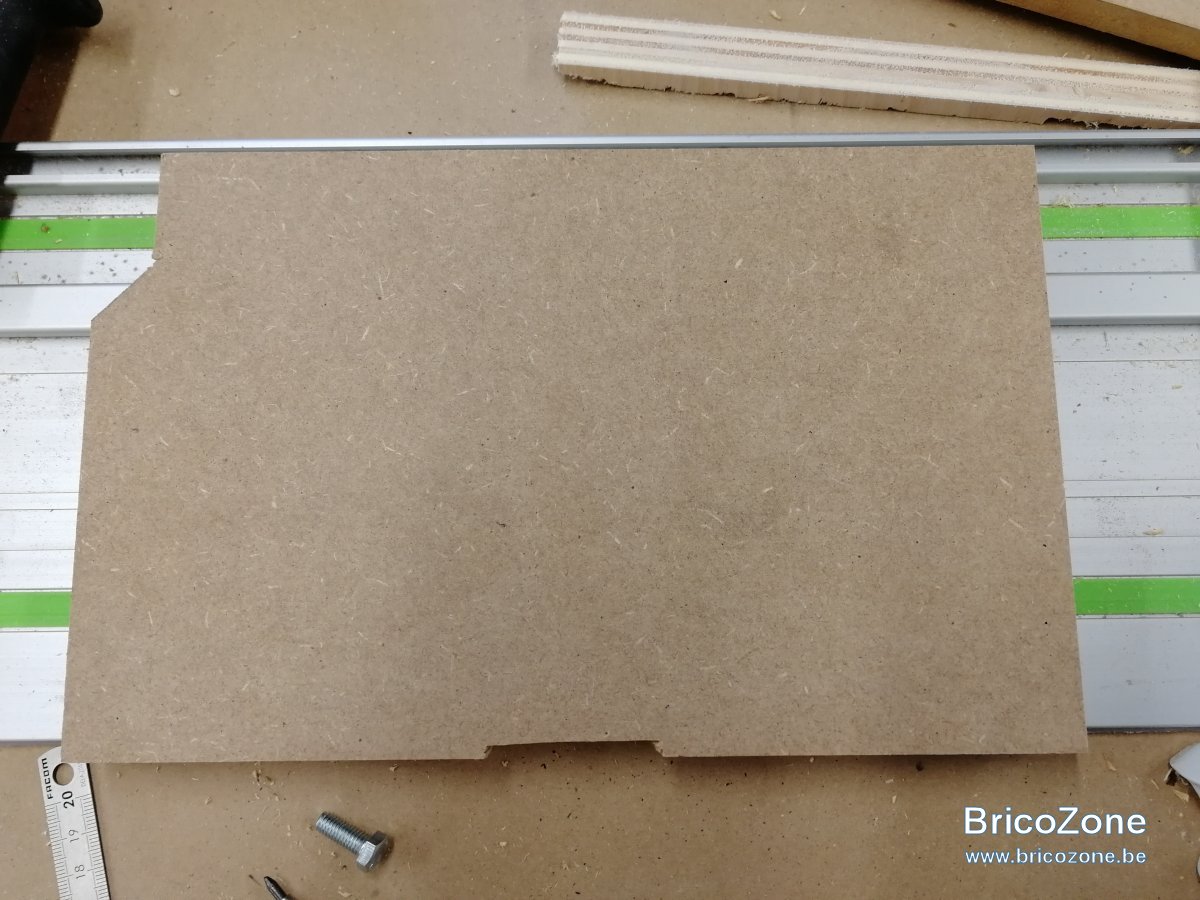

Après pas mal d'ajustement car le bois étant moins flexible que le plastique, il faut laisser un peu plus de jeu

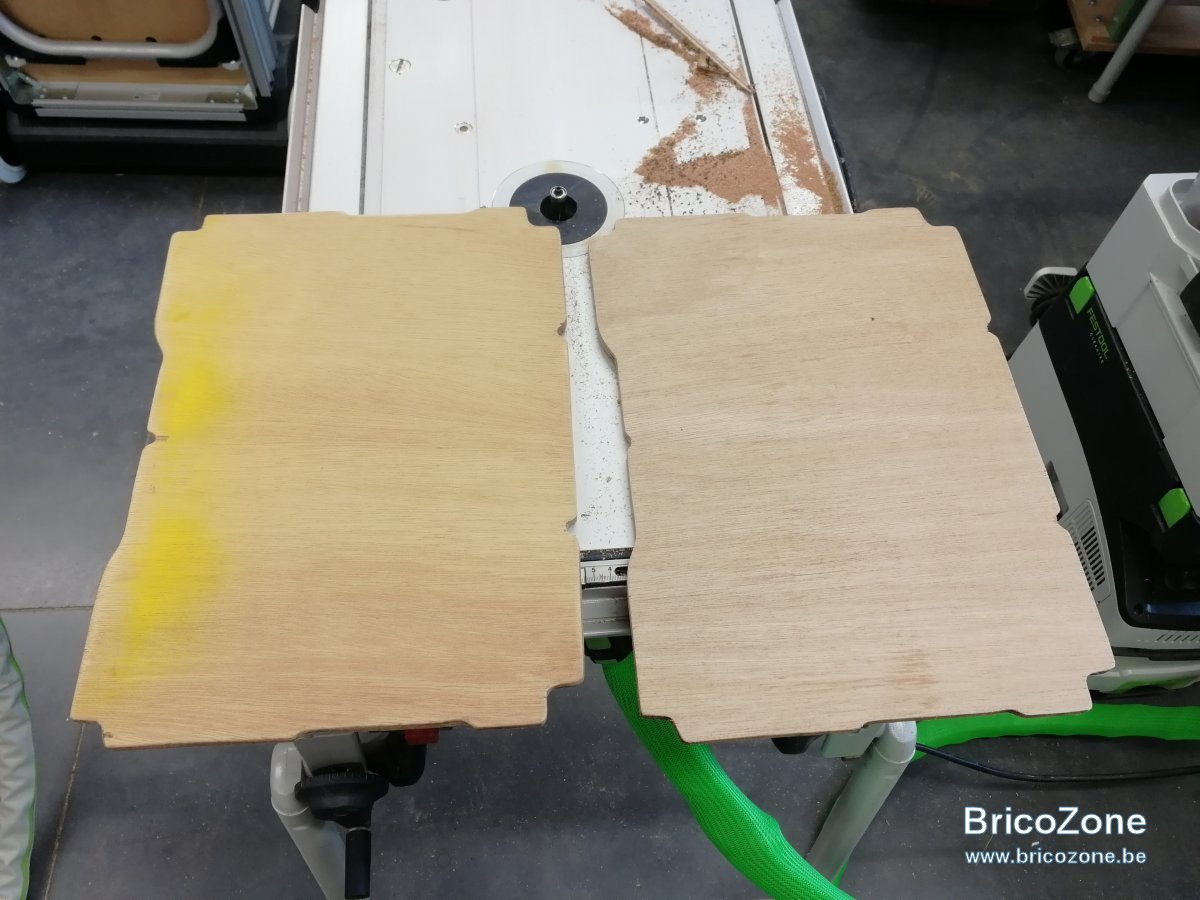

Ensuite, je recopie à la défonceuse

Et après, je dois ajuster un peu les petites encoche car la fraise ne peut pas les faire complètement mais ça va assez vite

Plus qu'à trouver l'agencement que je vais réaliser pour les fraises et accessoires



jean_marc_cse

• 2 Mai 2020

• #3

eljub a dit:

Et aujourd'hui, je souhaite aménager pour mes fraise de défonceuse.

Je réalise donc un gabarit de la forme de l'intérieur du systainer.

Pour ce faire, j'utilise un des moules en plastique pour dessiner la forme
Voir la pièce jointe 64802

Y a plus qu'à
Voir la pièce jointe 64801

Après pas mal d'ajustement car le bois étant moins flexible que le plastique, il faut laisser un peu plus de jeu
Voir la pièce jointe 64800

Ensuite, je recopie à la défonceuse
Voir la pièce jointe 64799

Et après, je dois ajuster un peu les petites encoche car la fraise ne peut pas les faire complètement mais ça va assez vite
Voir la pièce jointe 64798

Plus qu'à trouver l'agencement que je vais réaliser pour les fraises et accessoires

Cliquez pour agrandir...

Excellent !



eljub

• 2 Mai 2020

• #4

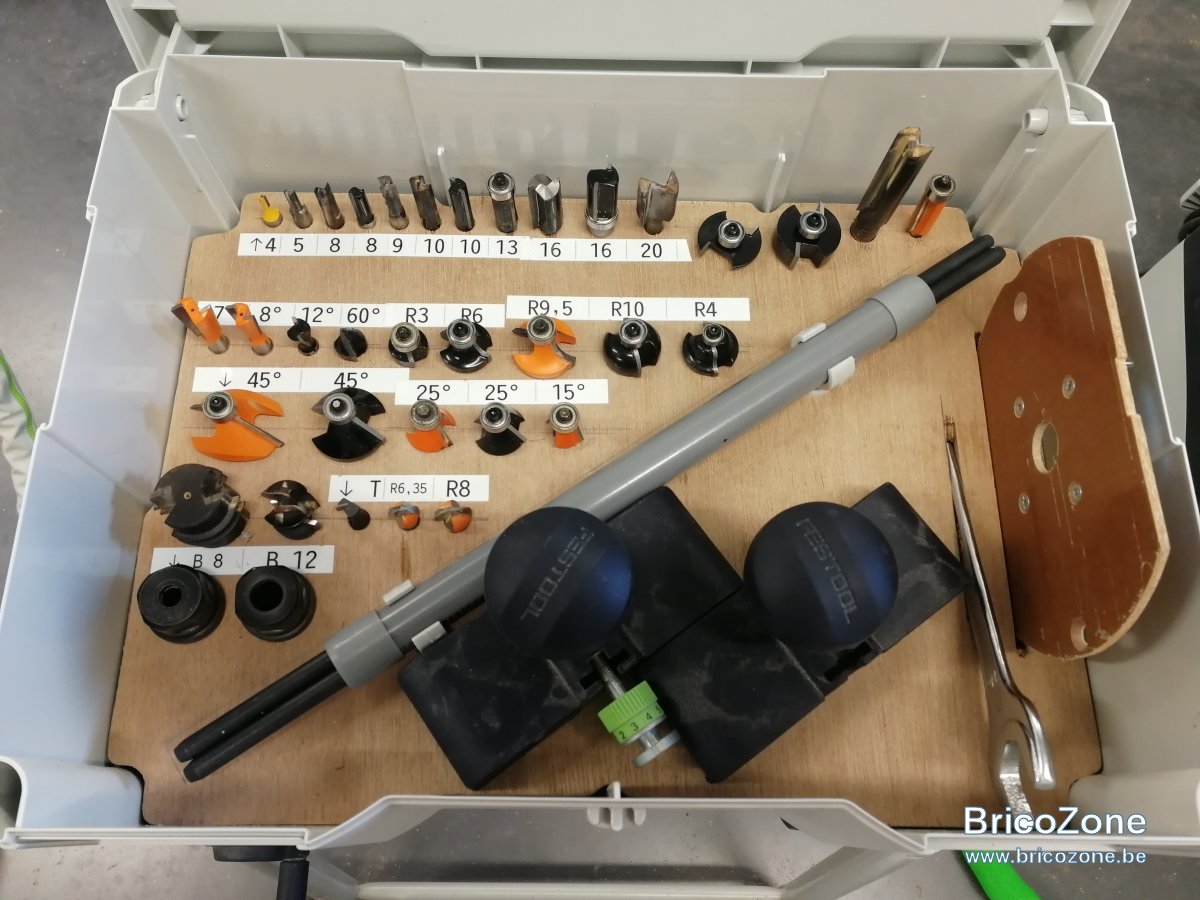

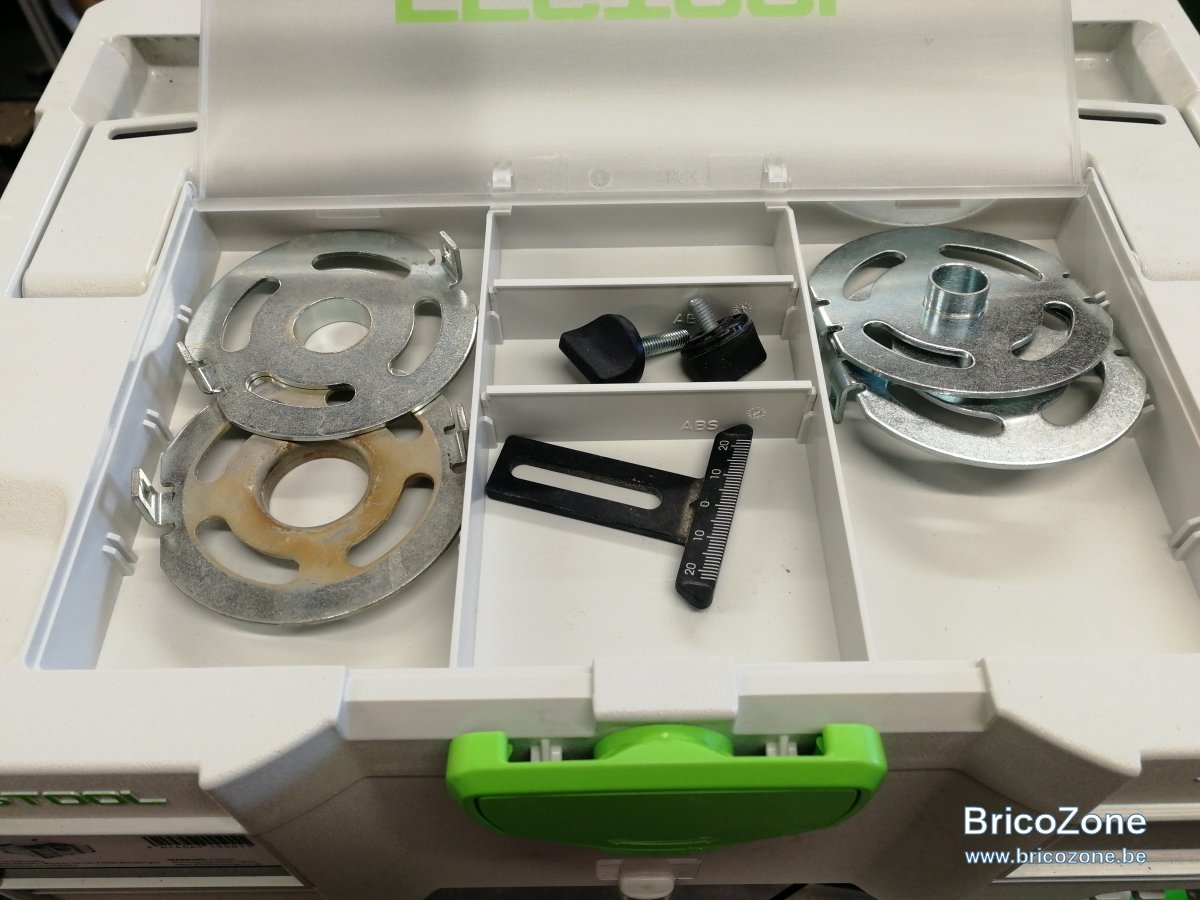

Presque fini l'agencement pour les fraises et accessoires.

L'extérieur

Et l'intérieur

J'ai cherché un moment pour les tiges du support de rail et au final, un tube de gaine électrique avec 2 clips, c'est nickel



jean_marc_cse

• 2 Mai 2020

• #5

cool !!!! Je songe de plus en plus à m'acheter une étiqueteuse



neuneu

• 2 Mai 2020

• #6

Tes un grand malade, boulot excellent mais faut il le répéter....



eljub

• 2 Mai 2020

• #7

Merci



A

A.L.

• 3 Mai 2020

• #8

Tu me fais penser à mon père.
Toujours à faire des trucs pour se faciliter la vie.
Sauf que de son temps il n'y avait pas de systainer.



dexter236

• 19 Mai 2022

• #9

Je déterre un peu car je viens de me commander un systainer vide (M237) pour faire la même chose.

Pour l'instant, je suis en cours de recherche d'un fichier SVG (si possible) pour faire la même chose ou presque à la CNC ou au laser (je verrai bien l'agencement que je désire).

Si je trouve quelque chose de correct et/ou que j'arrive à mettre en place un fichier, je ferai un partage. Au pire, j'utiliserai ta technique qui finalement ne demande pas trop de temps en cogitation @eljub .



eljub

• 19 Mai 2022

• #10

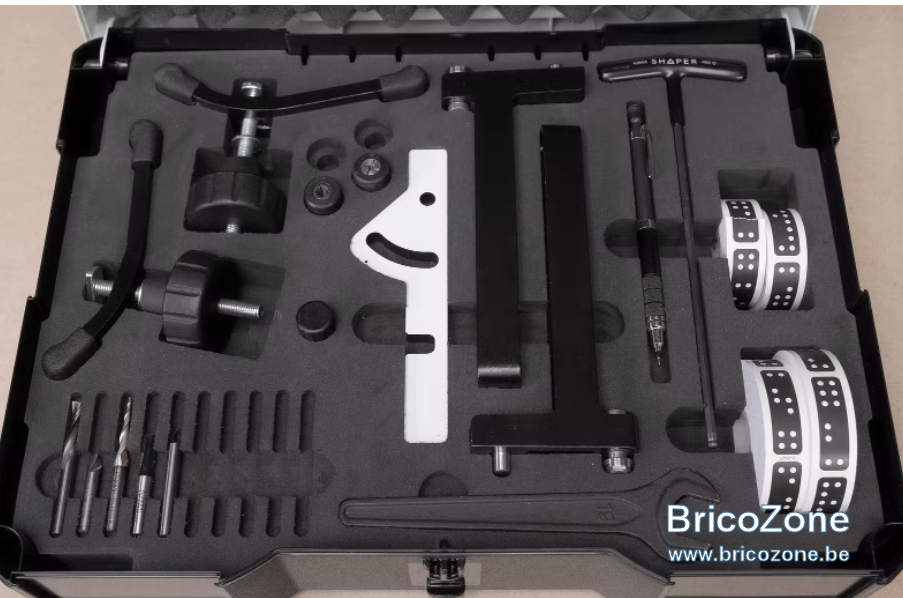

Alors si tu veux, sur le shaperhub, il y a des SVG pour découper la mousse du systainer d'accessoire de la Shaper

Tu peu juste garder le contour



dexter236

• 19 Mai 2022

• #11

Oui effectivement, après une recherche à la va vite je suis tombé sur ça aussi. Je pense partir de là.

C'est chronophage mais c'est un bon exercice..je vais tenter de modéliser tout cela. J'ai du multiplex bouleau 3 mm qui ferait bien l'affaire.

Merci !



dexter236

• 19 Mai 2022

• #12

Une première étape assez sympa à l'aide des liens trouvés.

J'ai déjà le fond de fait au laser dans du multiplex 3 mm bouleau (feuille A3). J'ai récupéré le fichier F360 et je vais tenter de refaire ce que tu as fait eljub.
https://hub.shapertools.com/creators/5bcf493945760d0017441fce/shares/5c4695f32800470017e95d7d
https://www.core77.com/posts/68718/...ngs-to-Make-Your-Own-Custom-Systainer-Inserts
https://hub.shapertools.com/creators/5fd10d7e053f83000fe2cce8/shares/5fe612f55234e60010892772



dexter236

• 20 Mai 2022

• #13

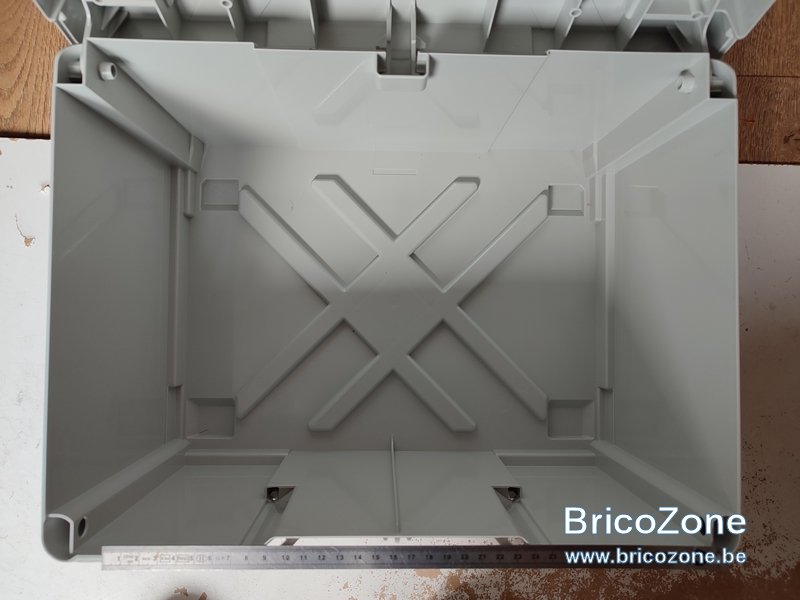

Systainer 3 M237 reçu ultra rapidement de chez Rubart mais...mais ça l'intérieur ne correspond plus !



eljub

• 20 Mai 2022

• #14

ha shit, ils ont fait des différences entre les fonds des 187 et 237 alors ?



dexter236

• 20 Mai 2022

• #15

Franchement je ne sais pas. Le dernier que j'ai c'est de 2021 avec la Rotex identique à celui-ci.

Les autres plus anciens sont comme le gabarit découpé hier.
Je tente de prendre les mesures et de tester avec du carton...

Il y a plusieurs types de systainer mis à part les hauteurs et certains compartiments ?

C'est vraiment chiant car avec ce que j'avais trouvé ça devait être assez rapide.



eljub

• 20 Mai 2022

• #16

Il y a eu trop grosse révision

Systainer
Systainer T-Loc (ouverture via la rotation du bouton)
Sys3 (compatible avec les aménagements Bott)

Normalement en 2021 les SYS3 étaient génralisés mais je viens de vérifier et le systainer fourni avec la shaper est un T-Loc donc ancienne version



dexter236

• 20 Mai 2022

• #17

La TS55 est en ancien Tlock (achetée en 2015). Idem pour la Domino et le pack de domino.

D'ici quelques essais j'y arriverai mais ça prend du temps...



dexter236

• 20 Mai 2022

• #18

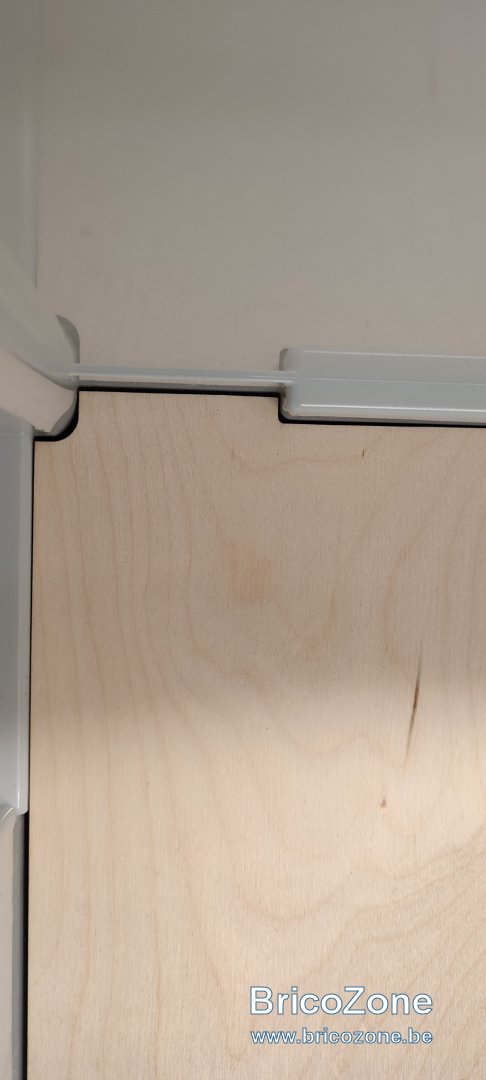

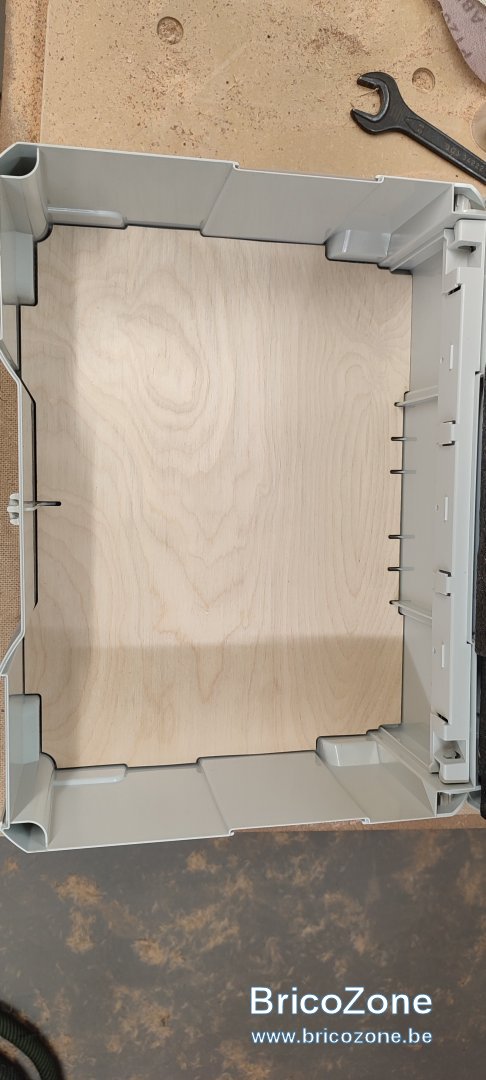

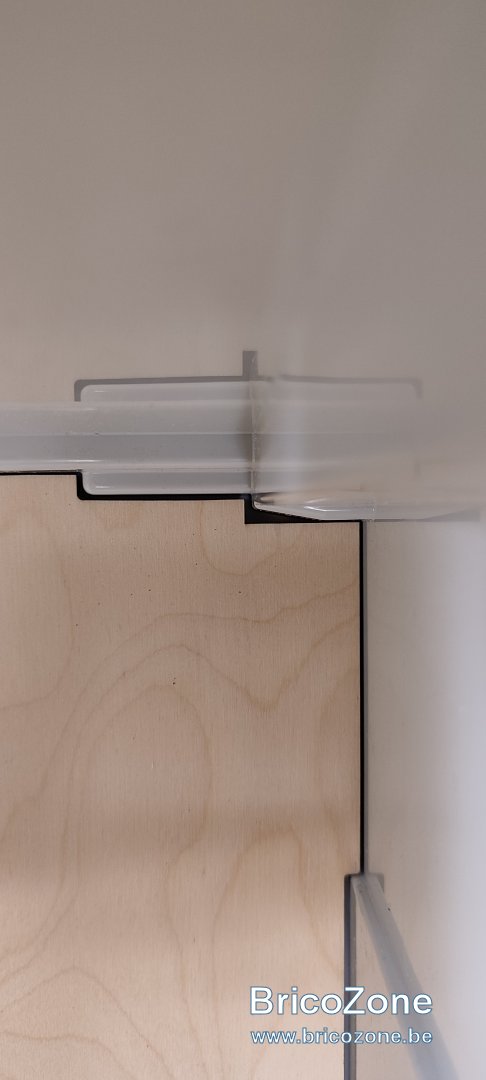

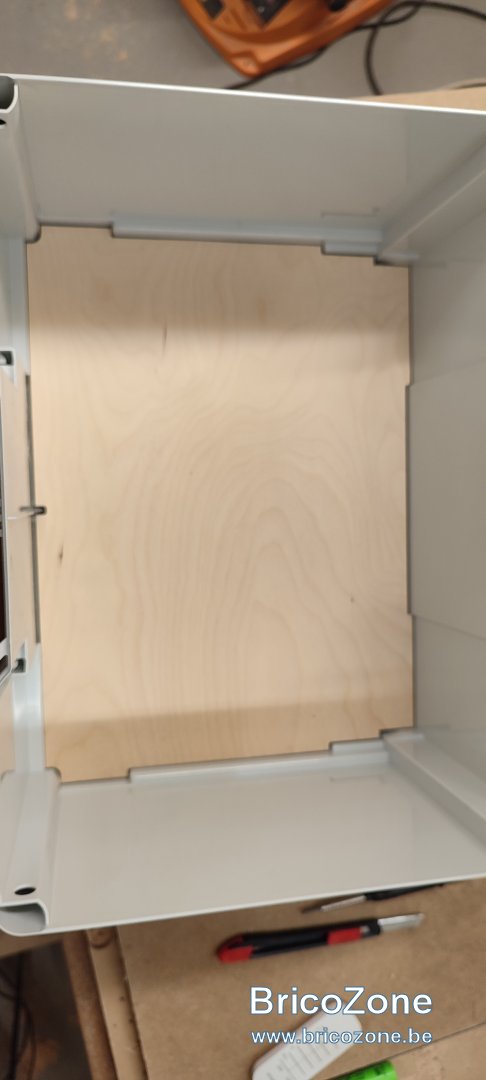

Il y aurait moyen de faire encore mieux mais je ne suis pas mécontent du résultat.

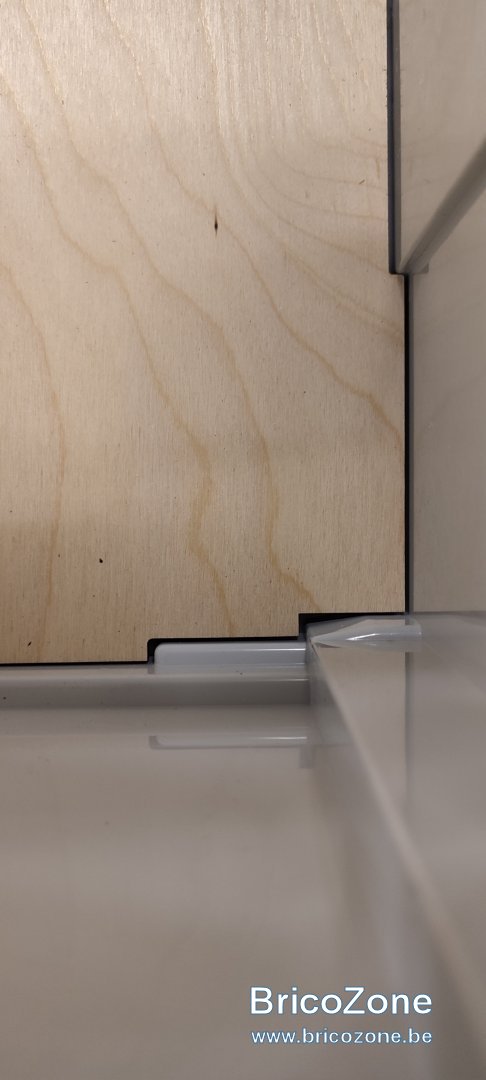

Comme avec la version trouvée sur le net, il y a un peu de jeu mais c'est déjà pas trop mal.



eljub

• 20 Mai 2022

• #19

bha ça va c'est pas mal du tout, ça bougera pas



dexter236

• 20 Mai 2022

• #20

Avec quelques essais supplémentaires on pourrait peaufiner mais j'en reste là. D'où la découpe dans le multiplex bouleau.
Reste plus qu'à agencer tout ça sur cette base.

En plus ça rentre pile poil sur un format A3.
