Bonjour à tous,

J'installe mes panneaux photovoltaïques moi-même. J'ai opté pour 10 panneaux de 405kw + onduleur Sunny boy 3.6 mono avec Home manager 2. Car j'ai lu que le tri posait problème/incompatible sur une installation 3x230.

Les panneaux sont installées, l'onduleur et Home manager sont opérationnels.


Il reste la question du tableau électrique:
Je comprends le principe qu'il faut considérer le courant du réseau et la production des PV.
Je suis perdu au niveau de l'emplacement et de la dimension du disjoncteur limiteur.


Dans mon cas, mon 1er disjoncteur est un 40A 300mA. Il peut rester.
Ensuite vient mon Home Manager 2.

Comment continuer?
1. A quel endroit se place le disjoncteur limiteur -juste après le home manager 2?
2. j'ai installé provisoirement un disjoncteur de 25A sur lequel arrivent le PV. Est-ce correct ou c'est à faire autrement? Dans ce cas, où connecter l'arrivée des PV.
3. Qu'en est-il de mon différentiel 30mA de 40A? Dois-je aussi l'augmenter à 63A 30mA?
4. Il me reste 6 modules vides. Je favorise la solution la plus simple et la moins onéreuse.

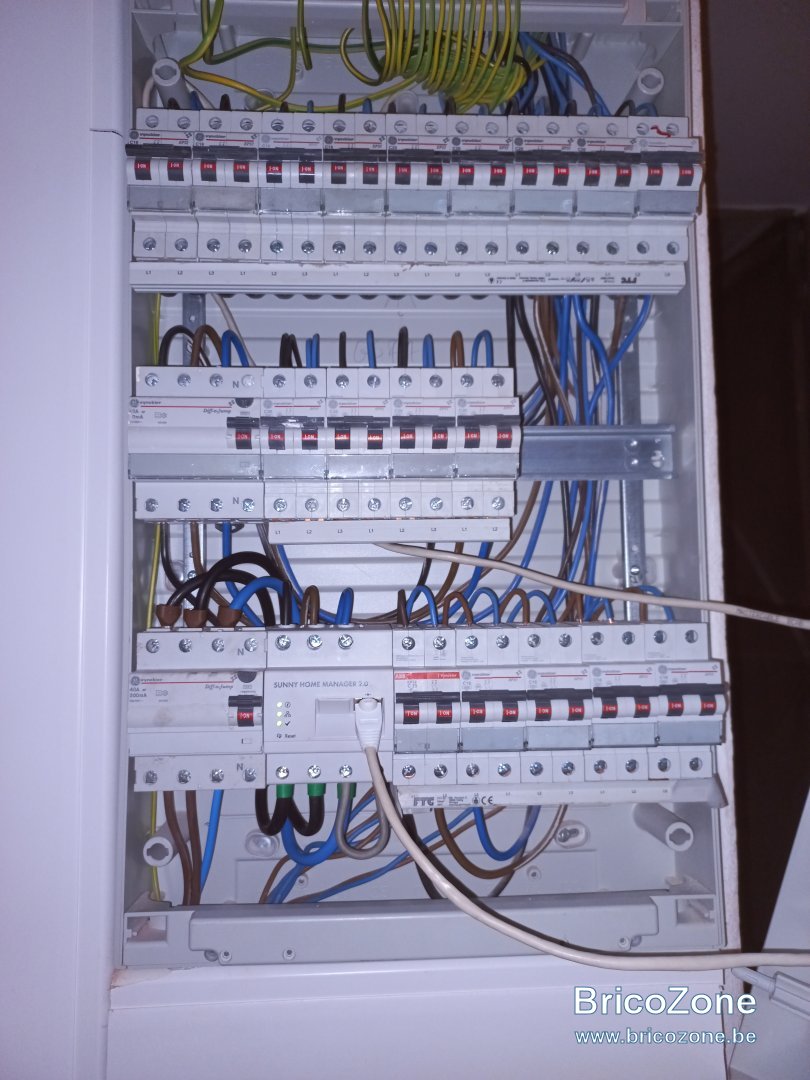

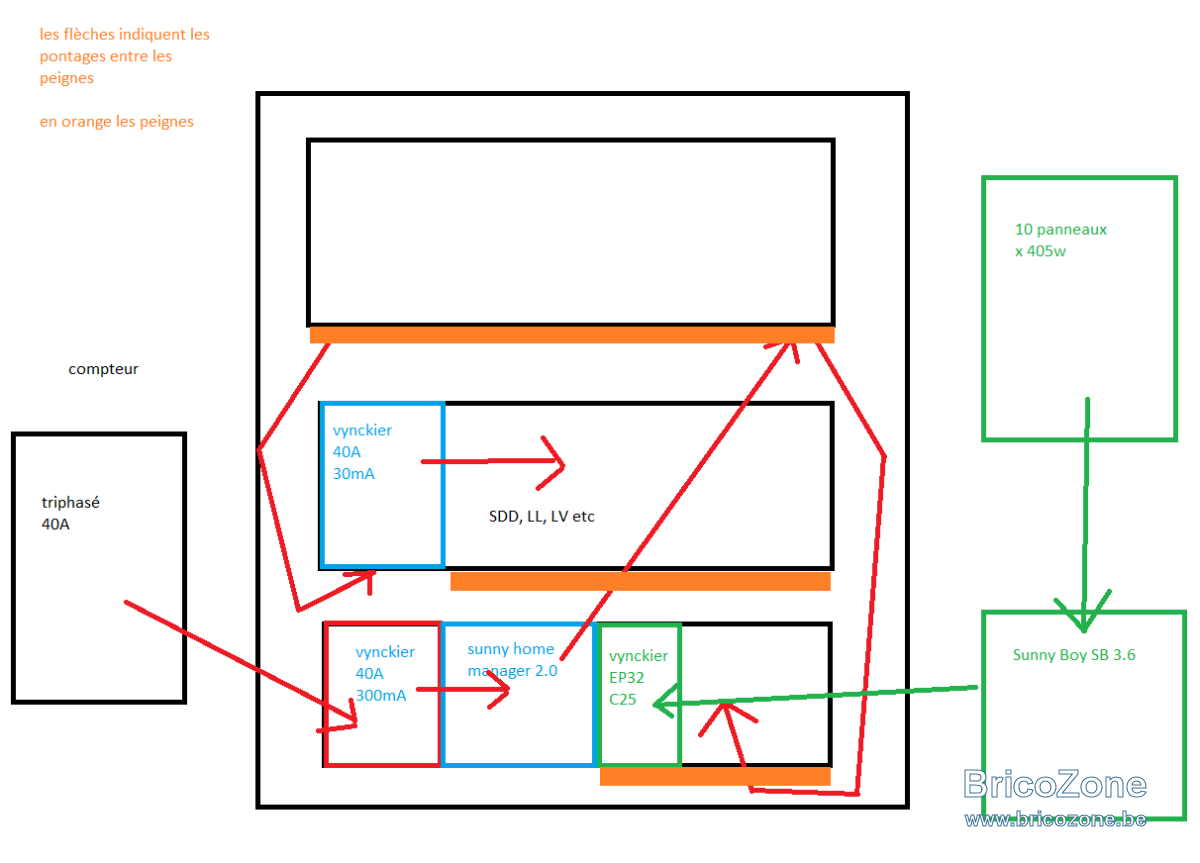

Ci-après un croquis et la photo de mon tableau.

Merci à tous pour votre aide.



S

SamSavageSpeed

• 23 Septembre 2023

• #2

Hello,

Vous êtes un peu dans le même cas que dans le sujet suivant :
https://www.bricozone.be/t/aide-pour-mon-installation-pv.147642/
Vous trouverez donc des éléments de réponses intéressant dedans.

"1. A quel endroit se place le disjoncteur limiteur -juste après le home manager 2?"
=> Juste avant le différentiel de 40A 30mA car c'est lui qui pourrait
se faire traverser par la somme des courants du GRD et des PV.
Vous avez justement de la place donc vous pouvez décaler les modules de
la 2ème rangée afin de mettre un disjoncteur de 40A qui servira de limiteur.

"2. j'ai installé provisoirement un disjoncteur de 25A sur lequel arrivent le PV. Est-ce correct ?"

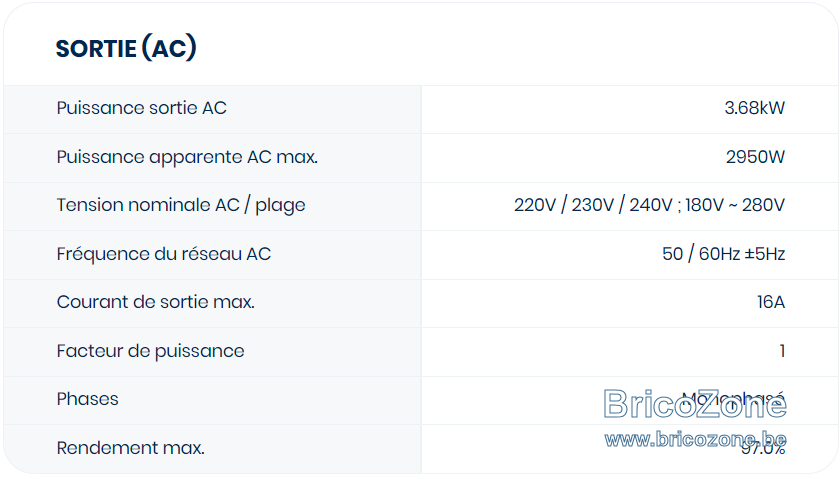

=> C'est correct et vous pourriez même mettre un disjoncteur de calibre inférieur (20A ou 16A) :

"3. Qu'en est-il de mon différentiel 30mA de 40A? Dois-je aussi l'augmenter à 63A 30mA?"
=> Soit vous placez un limiteur pour protéger le diff. actuel soit vous remplacez le diff.

"4. Il me reste 6 modules vides. Je favorise la solution la plus simple et la moins onéreuse."
=> La solution la - onéreuse sera de placer un disjoncteur limiteur et vous avez la place.

- PS : Aussi vérifier que les peignes et les pontages entre rangées sont bien en 10mm2



Q

quicherchetrouv

• 23 Septembre 2023

• #3

Merci .

Donc un disjoncteur 40A, placé juste devant mon diff 40A 30mA et l'affaire est jouée?

Ok pour les peignes.
Je dois remplacer les pontages.
Ok pour remplacer le 25A des PV par du 16A

J'aurais donc un maximum de 40A+16A = 56A max.

Pour le dire grossièrement, le différentiel 40mA n'est pas un disjoncteur. Il ne protège pas de la surcharge.
Donc soit je replace mon disjoncteur 40A 30mA par un disjoncteur qui est aussi différentiel de 63A 30mA .
soit je conserve mon différentiel de 40A 30mA mais je le protège avec un disjoncteur de 40A? (le 63A étant plus grand que le 40A 30mA)?

Merci



S

SamSavageSpeed

• 23 Septembre 2023

• #4

Je ne suis pas expert mais il existe, à ma connaissance, 3 types :

A - Disjoncteur classique (comme le 40A d'alim. GRD)
B - Interrupteur différentiel (comme vos 300mA et 30mA)
C - Disjoncteur différentiel (la fusion des deux précédents)

Ce dernier est bcp plus couteux et pas nécessaire en général.

Donc les 2 possibilités sont en effet :

- Soit remplacer votre interrupteur différentiel de 40A 30mA par un 63A 30mA
- Soit protéger votre interrupteur différentiel par un disjoncteur de 40A en amont

EDIT :
- "Donc un disjoncteur 40A, placé juste devant mon diff 40A 30mA et l'affaire est jouée?" => oui*
- "J'aurais donc un maximum de 40A+16A = 56A max." => oui
* sans oublier le 10mm2



Q

quicherchetrouv

• 1 Octobre 2023

• #5

Bonjour,

Je continue mon auto-installation.
J'ai remplacé les disjoncteur 25A par du 16A.
J'ai fait les pontages en 10mm². ==> il me reste les autocollants à mettre sur le tableau



Maintenant la réception de l'installation.

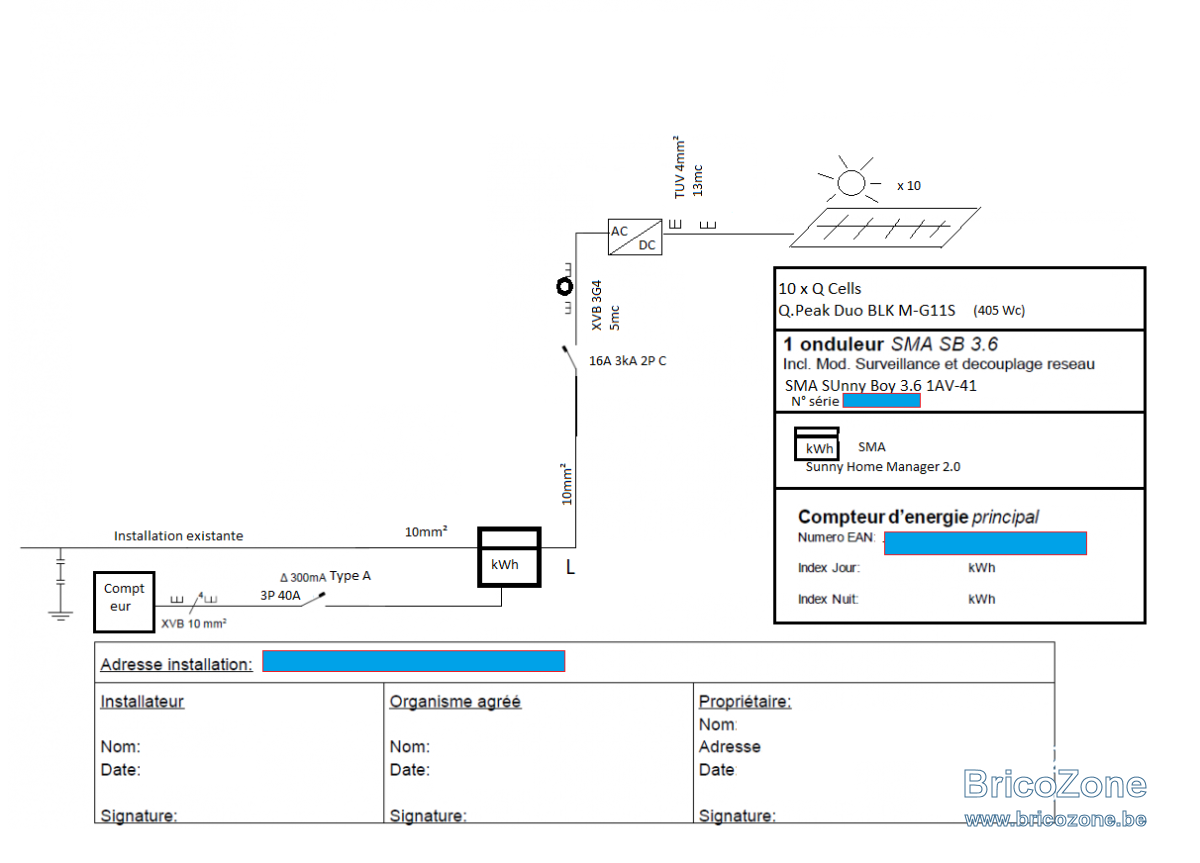

Quelqu'un pourrait-il regarder mon schéma unifilaire (je sais qu'il manque le plan d'implantation) et me dire ce qui est erroné svp? J'ai fait un patchwork des commentaires de plusieurs discussions.

Merci d'avance.



perenoel123

• 1 Octobre 2023

• #6

Indiquer le nombre de conducteurs du câble XVB 10² venant du compteur qui doit être 4x10².
Le différentiel 300mA est en 4P cela n'existe pas en 3P.
Il manque l'indication de la tension 3x230V.



Q

quicherchetrouv

• 1 Octobre 2023

• #7

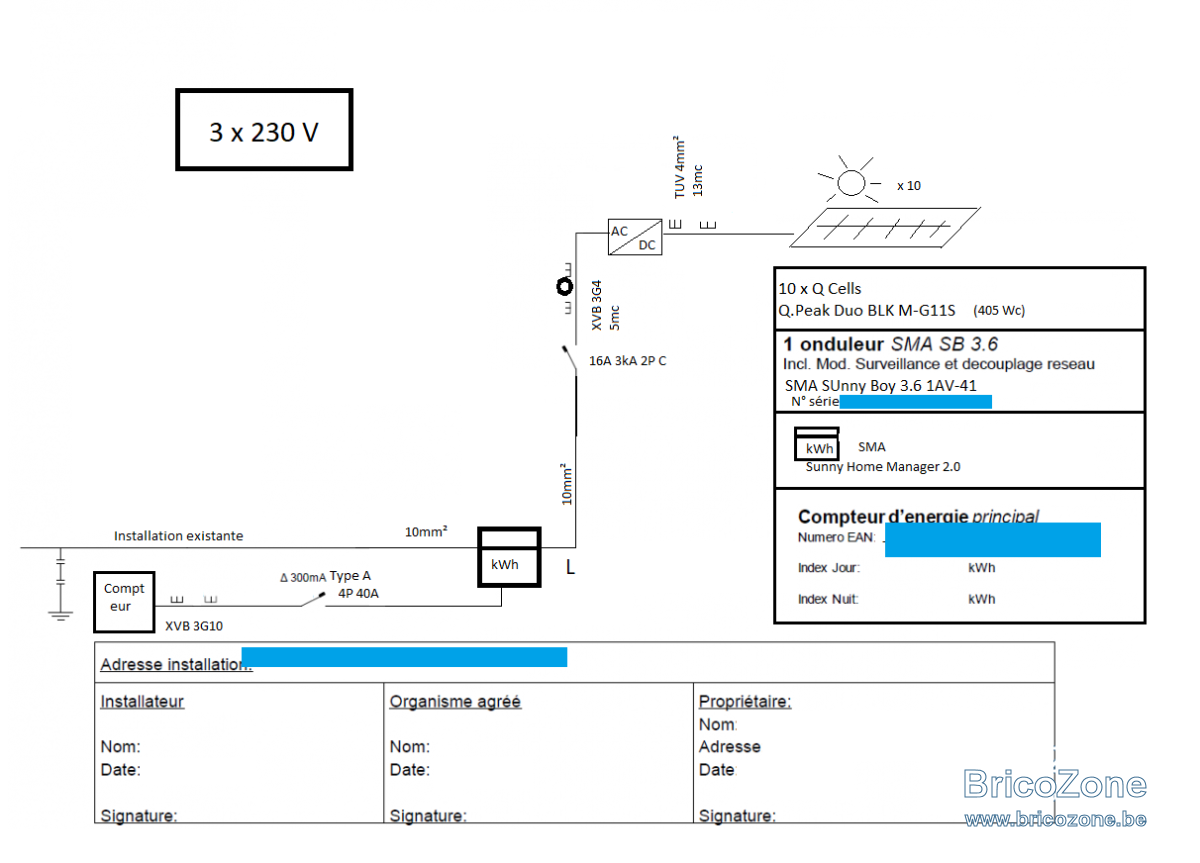

Est-ce que c'est mieux ainsi?



S

SamSavageSpeed

• 1 Octobre 2023

• #8

Hello,
Normalement le câble XVB entre le compteur du GRD et le différentiel de tête de votre tableau n'a pas de terre
donc il ne doit/peut pas être représenté en 3G10 mais en 3x10² ou 4x10² en fonction du nombre de fil du câble.



perenoel123

• 1 Octobre 2023

• #9

3G10 veut dire 2 conducteurs plus terre donc pas possible.



Q

quicherchetrouv

• 1 Octobre 2023

• #10

Est-ce mieux ainsi? Le reste vous semble correct, au niveau des indications?

J'ai du TUV apd des panneaux avec un fil de terre séparé qui n'est pas indiqué.
Ils pendent dans la gaine technique mais sont tubés dans la partie accessible.

Merci



jeanphi500

• 1 Octobre 2023

• #11

Tiens c'est comique ce schéma vous l'avez récupéré qqpart?
(je me demande si je n'en suis pas l'auteur de départ )



Dernière édition: 1 Octobre 2023

jeanphi500

• 1 Octobre 2023

• #12

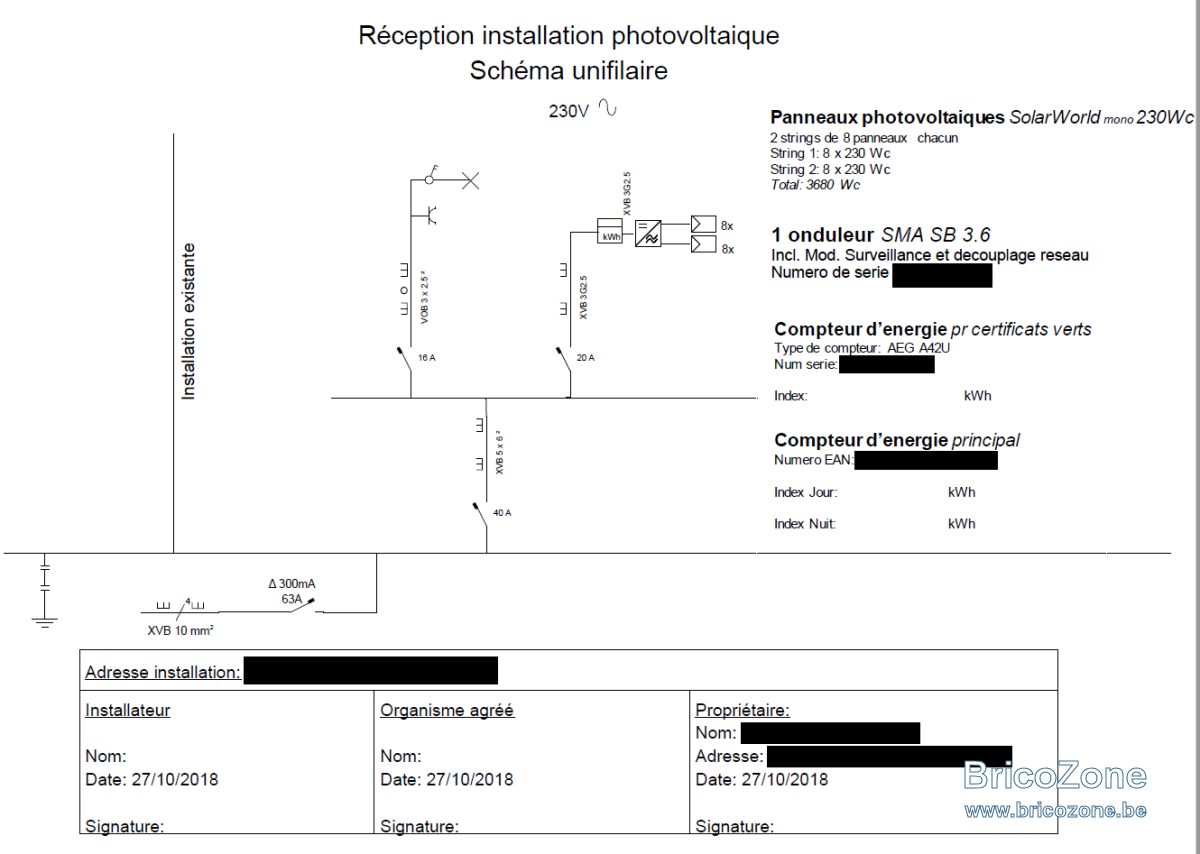

Style j'avais fait ceci:



Q

quicherchetrouv

• 2 Octobre 2023

• #13

Bonjour,

En effet, j'ai puisé mon inspiration dans plusieurs posts.
Votre installation a-t-elle éét réceptionnée sans commentaires ou il y a eu des trucs à corriger?
sauriez-vous publier la version définitive de vos plans ?

En ce qui concerne mon dernier plan, vous semblent-ils bons? IL y a 6 semaines d'attente pour la réception.
Si je me loupe, je n'aurai plus le temps de le refaire cette année.

Merci



jeanphi500

• 2 Octobre 2023

• #14

Le schéma ci dessus était le schéma final. Réception sans souci.

Par contre c'était il y a 5 ans, il est possible qu'ils demandent plus de détails désormais (comme le type et la section des cables vers les panneaux).

Généralement ce genre de détail peut être réglé le jour de la réception. Ils ne vont pas la refuser pour une mention manquante. Il est toujours simple de l'ajouter à la main le jour même du contrôle.



Wark

• 2 Octobre 2023

• #15

Légèrement hors sujet, pourquoi un Sunny Home Manager 2.0?



Yucatan

• 2 Octobre 2023

• #16

Wark a dit:

Légèrement hors sujet, pourquoi un Sunny Home Manager 2.0?

Cliquez pour agrandir...

Pour pouvoir monitorer sa consommation et gérer des consommateurs automatiquement ainsi que gérer un stockage batterie et une station de charge pour voiture électrique



Wark

• 2 Octobre 2023

• #17

Mais n'est-ce pas redondant avec d'autres solutions ? Ce module unique fait-il tout ça ou bien faut-il d'autres composants à interconnecter ?



Kfx

• 20 Décembre 2023

• #18

bonjour, uniquement schéma unifilaire ou aussi position?



S

SamSavageSpeed

• 22 Décembre 2023

• #19

Hello,

Lors d'un contrôle PV, il vous sera demandé
les 2 schémas si c'est bien là votre question.

S@M



Q

quicherchetrouv

• 3 Octobre 2024

• #20

Bonjour,
Mon installation est illustrée en #10.
On le dit qu'il faut rajouter un compteur vert bi directionnel dans l'installation alors que sibelga à installé le nouveau compteur communicant bidirectionnel.

En pratique, je vérifie ça via le sunny home manager. (Photo dans #1).


Chronologiquement, j'ai placé les panneaux, j'ai réceptionné l'installation avec le schéma unifilaire #10. Ensuite Engie à installé le compteur communicant.
Le dossier des CV est refusé pour manque de compteur vert bbi-directionnel. Donc je dois repasser un contrôle de conformité.
C'est quoi ve compteur vert bi-directionnel?
Qqu pourrait m'expliquer et insérer une photo?

Merci,
