moi , les MC4 , je les soude à l'étain ...
Auto-installation PV toiture tuiles 3000Wc
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet ivan wautelet
- Date de début
- #22
Pareil, quand je peux un coup de pince puis souder.
Au moins on est certain du résultat.
- #23
Comment tu fais pour les connecteurs à faire sur place en toiture? Tu tires une rallonge avec ton fer à souder?
- #24
Pas en toiture évidemment et parfois il est vrais que la pince est une aide précieuse.
Mais comme je ne suis pas un professionnel soumis au diktat de la rentabilité, quand il est possible de prévoir la longueur et redescendre prendre un café le temps que le fer chauffe, je suis plutôt pour.
- #25
Merci pour vos réponses!!!
J'ignorais qu'il était autorisé de braser les connecteurs MC4.
J'ai de l'expérience dans ce domaine donc je ne vais pas hésiter à le faire également (mais il faut un gros fer à mon avis).
Pour revenir a la question des tubes et flexibles utilisables à l'extérieur, je viens tout juste d'avoir l'avis de l'electricien du bout de ma rue, d'après lui, il faut du matériel avec halogène, qui est résistant aux UV.
Le 'sans' halogène a la propriété de dégager moins de fumées nocives en cas d'incendie.

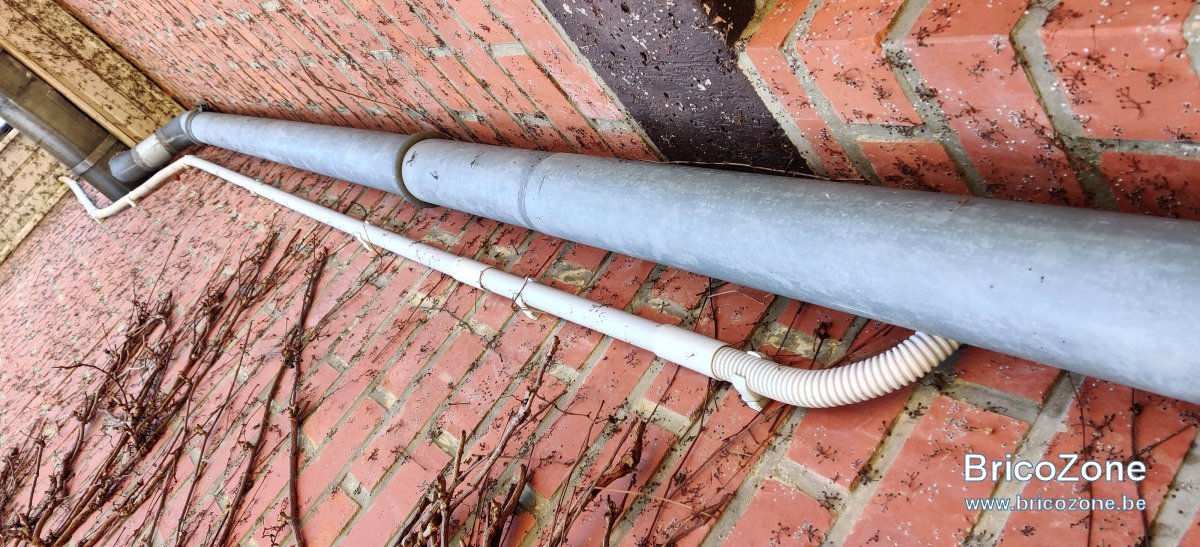

Pour info, ci-joint une photo de la descente de toiture du tube PV d'un de mes voisins.
Dans ce tube il y a un câble de mise à la terre en 4mm² et quatre câbles solaires en 4mm² (il a deux strings).
Je suis preneur de vos avis sur l'aspect réglementaire de ce montage,...
J'ignorais qu'il était autorisé de braser les connecteurs MC4.
J'ai de l'expérience dans ce domaine donc je ne vais pas hésiter à le faire également (mais il faut un gros fer à mon avis).
Pour revenir a la question des tubes et flexibles utilisables à l'extérieur, je viens tout juste d'avoir l'avis de l'electricien du bout de ma rue, d'après lui, il faut du matériel avec halogène, qui est résistant aux UV.
Le 'sans' halogène a la propriété de dégager moins de fumées nocives en cas d'incendie.
Pour info, ci-joint une photo de la descente de toiture du tube PV d'un de mes voisins.
Dans ce tube il y a un câble de mise à la terre en 4mm² et quatre câbles solaires en 4mm² (il a deux strings).
Je suis preneur de vos avis sur l'aspect réglementaire de ce montage,...
- #26
pas de soucis réglementaire et la pince sur la zone avec connecteur coute rien du tout
- #27
Merci pour vos nombreux retours!
Je suis passé aux choses sérieuses, j'ai passé commande pour l'ensemble du matériel.
Panneaux et matériel de montage K2 chez Allô machin.fr, onduleur chez Machin outlet.nl (très rapide, commandé dimanche, livré aujourd'hui!).
Je me pose une question pour la pose de l'onduleur.

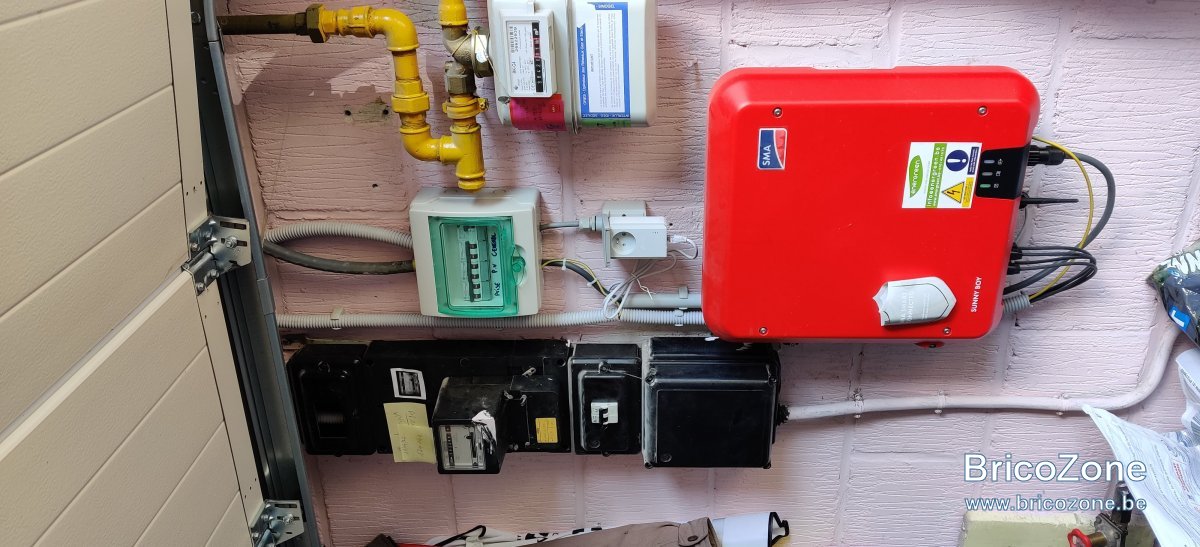

Mon voisin a une installation PV homologuée et son onduleur est installé a coté de son compteur électrique.

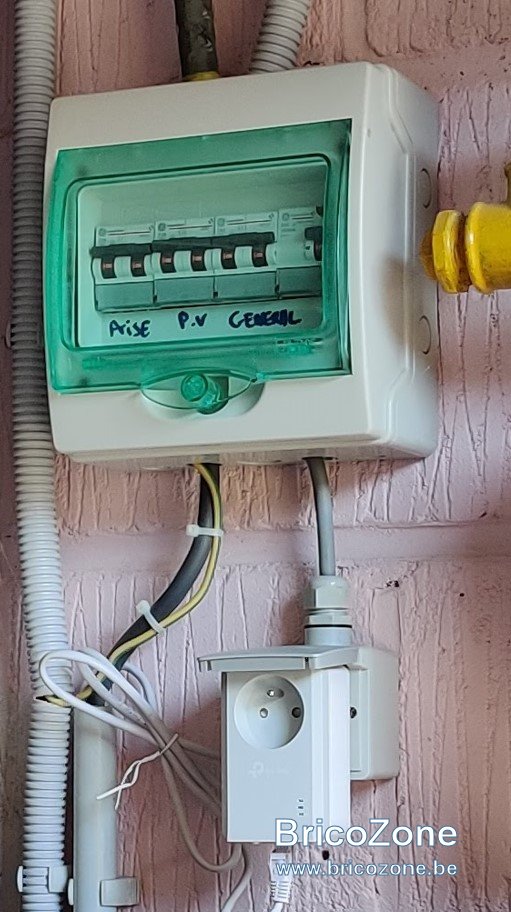

L'installateur a posé un petit coffret juste au dessus, c'est dans ce coffret qu'est réalisé le "T" de raccordement entre le câble AC de l'onduleur, l'alimentation 220V venant de son compteur et enfin le câble qui alimente son coffret principal (ce coffret a fusibles est installé sur le mur opposé).
J'ai exactement la même configuration de garage que mon voisin, coffret de fusibles principal et compteur sur des murs opposés.
Question: Est ce que je peux installer mon onduleur sur le mur ou est installé mon coffret principal plutôt qu'a coté de mon compteur électrique?

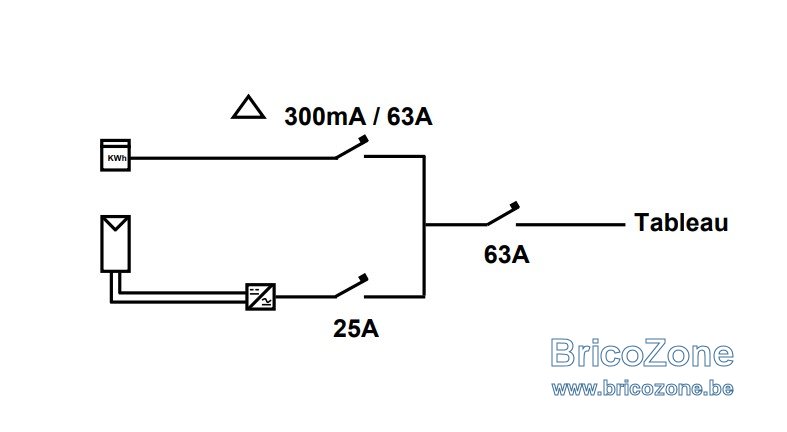

Je compte faire un branchement suivant le shéma ci-joint en ajoutant également un petit coffret a quatre modules, mon tableau principal étant complet.
Des avis éventuels?
Je suis passé aux choses sérieuses, j'ai passé commande pour l'ensemble du matériel.
Panneaux et matériel de montage K2 chez Allô machin.fr, onduleur chez Machin outlet.nl (très rapide, commandé dimanche, livré aujourd'hui!).
Je me pose une question pour la pose de l'onduleur.
Mon voisin a une installation PV homologuée et son onduleur est installé a coté de son compteur électrique.
L'installateur a posé un petit coffret juste au dessus, c'est dans ce coffret qu'est réalisé le "T" de raccordement entre le câble AC de l'onduleur, l'alimentation 220V venant de son compteur et enfin le câble qui alimente son coffret principal (ce coffret a fusibles est installé sur le mur opposé).
J'ai exactement la même configuration de garage que mon voisin, coffret de fusibles principal et compteur sur des murs opposés.
Question: Est ce que je peux installer mon onduleur sur le mur ou est installé mon coffret principal plutôt qu'a coté de mon compteur électrique?
Je compte faire un branchement suivant le shéma ci-joint en ajoutant également un petit coffret a quatre modules, mon tableau principal étant complet.
Des avis éventuels?
- #28
Je ne pense pas que ce soit bon.
Pour tout coffret secondaire il faut un départ, et dans chaque coffret un sectionneur général.
Donc pour faire suivant votre principe, il faudrait un coffret principal au 300mA avec deux disjoncteurs de départ vers les tableaux secondaires. Et dans chacun des tableaux divisionnaires il faut un disjoncteur principal qui puisse l'isoler.
Pour tout coffret secondaire il faut un départ, et dans chaque coffret un sectionneur général.
Donc pour faire suivant votre principe, il faudrait un coffret principal au 300mA avec deux disjoncteurs de départ vers les tableaux secondaires. Et dans chacun des tableaux divisionnaires il faut un disjoncteur principal qui puisse l'isoler.
- #29
Merci Caribou pour ton commentaire.
Mais dans ce cas je ne comprends pas comment est cablé le coffret secondaire de mon voisin,...
Celui-ci est placé entre son compteur et son TD, il y a donc bien deux entrées de courant (compteur + PV) et une sortie vers le TD.
Je pensais que son coffret était cablé suivant mon schéma, je ne vois pas trop comment il pourrait en être autrement,... (ou alors il va falloir que je demande a mon voisin si je peux ouvrir son coffret pour y jeter un oeil, il ne trouve plus son schéma unifilaire,...).
Mais dans ce cas je ne comprends pas comment est cablé le coffret secondaire de mon voisin,...
Celui-ci est placé entre son compteur et son TD, il y a donc bien deux entrées de courant (compteur + PV) et une sortie vers le TD.
Je pensais que son coffret était cablé suivant mon schéma, je ne vois pas trop comment il pourrait en être autrement,... (ou alors il va falloir que je demande a mon voisin si je peux ouvrir son coffret pour y jeter un oeil, il ne trouve plus son schéma unifilaire,...).
- #30
le général coupe tout le coffret,
demande lui l'unifilaire qui a été validé
demande lui l'unifilaire qui a été validé
- #31
Merci Neuneu pour ta réponse.
Malheureusement mon voisin ne retrouve plus son unifilaire,...
Et nous ne sommes pas assez proches pour que je lui demande de jeter un oeil dans son coffret.

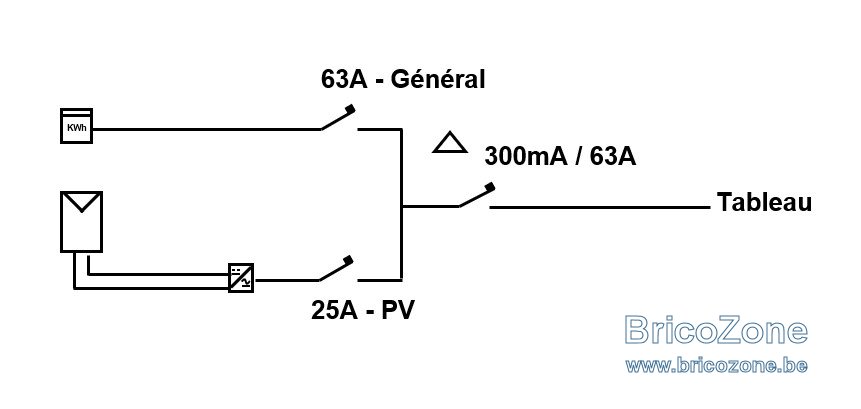

Du coup, j'imagine que le schéma de raccordement devrait être comme ci-dessous.
Le général coupe tout le coffret car je suppose que si l'onduleur n'est plus alimenté en AC, il ne produit plus.
Reste encore la question de l'endroit ou je peux installer l'onduleur, doit il impérativement être au plus près du compteur ou non?
Si oui, pour quelle raison?
Mon TD étant sur le mur opposé.
Malheureusement mon voisin ne retrouve plus son unifilaire,...
Et nous ne sommes pas assez proches pour que je lui demande de jeter un oeil dans son coffret.
Du coup, j'imagine que le schéma de raccordement devrait être comme ci-dessous.
Le général coupe tout le coffret car je suppose que si l'onduleur n'est plus alimenté en AC, il ne produit plus.
Reste encore la question de l'endroit ou je peux installer l'onduleur, doit il impérativement être au plus près du compteur ou non?
Si oui, pour quelle raison?
Mon TD étant sur le mur opposé.
- #32
il manque l'ampérage du compteur "teco"
on privilégie la plus petite longueur compteur - onduleur pour l'impédance
le schéma est incorrect, rien avant le 300mA
on privilégie la plus petite longueur compteur - onduleur pour l'impédance
le schéma est incorrect, rien avant le 300mA
- #33
@ivan wautelet
Pour moi, ton premier schéma semble correct pour les raisons suivantes:
En ce qui concerne les fils de connexions, pour passer du 63A, il faut des câbles de 10² entre ton compteur et ton boîtier de distribution principal.
La résistance des câbles est importantes et il peut être intéressant de placer des câbles de plus grosses sections que nécessaires pour diminuer les chutes de tension.
Ici tu vas trouver un tableau qui donne la résistance des fils par km.
Par exemple, si tu places des fils de 4² pour faire passer les 25A de ton onduleur vers ton boîtier de distribution principal et que ces fils ont une longueur de 20m:
A toi de bien choisir la section de tes câbles et/ou l'endroit ou positionner ton onduleur.
De toute manière, pour 63A, il te faut du 10² entre ton compteur et ton tableau divisionnaire.
Pour moi, ton premier schéma semble correct pour les raisons suivantes:
- La sortie du compteur rentre directement dans le différentiel 300mA
- Tu as inséré un disjoncteur de 63A qui fait office de limiteur entre ton différentiel et ton tableau principal. Cela garanti que le courant maximum qui entre dans ton installation est limité à 63A.
- Tu as un disjoncteur 25A en sortie de ton onduleur.
- Le disjoncteur/limiteur de 63A ne doit pas avoir un ampérage supérieur à celui de ton TECO.
Donc, si TECO de 40A -> limiteur de 40A. Si TECO de 63A -> OK pour limiteur de 63A. - Ton différentiel de 30mA que tu n'as pas dessiné doit normalement supporter l'ampérage de ton limiteur.
A moins que la somme des ampérages de la série de disjoncteurs placés en aval de celui-ci limite déjà suffisament le courant. - Dans mon cas, l'installateur a placé un différentiel 300mA après le disjoncteur 25A de l'onduleur. C'est la sortie de ce différentiel qui est connectée à la sortie du différentiel 300mA principal.
Je ne sais pas si ce différentiel est absolument nécessaire parce que à lire ce forum, il semblerait que cela ne soit pas nécessaire.
La réception de mon installation aura lieu dans un mois, je vais essayer de me renseigner auprès du contrôleur pour savoir si mon installateur à péché par excès de prudence.
En ce qui concerne les fils de connexions, pour passer du 63A, il faut des câbles de 10² entre ton compteur et ton boîtier de distribution principal.
La résistance des câbles est importantes et il peut être intéressant de placer des câbles de plus grosses sections que nécessaires pour diminuer les chutes de tension.
Ici tu vas trouver un tableau qui donne la résistance des fils par km.
Par exemple, si tu places des fils de 4² pour faire passer les 25A de ton onduleur vers ton boîtier de distribution principal et que ces fils ont une longueur de 20m:
- La résistance d'un fil de 4² sur 1000m est de 4.39Ohm -> sur 20m: 0.0878Ohm
- Un courant de 25A qui passerait dans cette résistance créerait une chute de tension de 25 x 0.0878=2.19V.
Ce qui est beaucoup et pourrais te créer des déconnexions d'onduleur en cas de tension réseau déjà élevée.
Note que si tu n'avais que 2m de fil, la chute de tension ne serait que de 219mv -> on voit de suite l'intérêt de minimiser la longueur des câbles entre l'onduleur et le boîtier principal. - Si tu utilises un fil de 6² au lieu de 4², la chute de tension sera de 1.46V et pour du 10² elle sera de 875mV.
A toi de bien choisir la section de tes câbles et/ou l'endroit ou positionner ton onduleur.
De toute manière, pour 63A, il te faut du 10² entre ton compteur et ton tableau divisionnaire.
- #34
Grosse tartine alors que rien n'est correct j'aurais presque dit : ah si le point 3 ,25A,
mais avec 3Kwc ça sera à peine un onduleur 2kva
mais avec 3Kwc ça sera à peine un onduleur 2kva
- #35
Et si tu justifiais pourquoi rien n'est correct?
- #36
Euh je dois vraiment me justifier de tes âneries ?
C'est interdit
Le point 2 le schéma n'étant pas correct, y a pas de limiteur, et comment connaître les courants en jeux vu qu'il n'a pas répondu.
Le point 3 j'ai expliquer au dessus, un 2 voire 2.5kva aura max 16A et certainement pas avant le 300mA
Bisous bisous
- La sortie du compteur rentre directement dans le différentiel 300mA
- Tu as inséré un disjoncteur de 63A qui fait office de limiteur entre ton différentiel et ton tableau principal. Cela garanti que le courant maximum qui entre dans ton installation est limité à 63A.
- Tu as un disjoncteur 25A en sortie de ton onduleur.
C'est interdit
Le point 2 le schéma n'étant pas correct, y a pas de limiteur, et comment connaître les courants en jeux vu qu'il n'a pas répondu.
Le point 3 j'ai expliquer au dessus, un 2 voire 2.5kva aura max 16A et certainement pas avant le 300mA
Bisous bisous
- #37
Je comprends maintenant pourquoi on ne se comprend pas.
Comme dit ci-dessus, je parle du premier schéma, celui du post #27
Comme dit ci-dessus, je parle du premier schéma, celui du post #27
- #38
El train est passé de toute façon l'auteur ne donne aucune information par rapport aux questions.
Il passe sans doute un bon WE
Il passe sans doute un bon WE
- #39
Que le train soit passé avec son passager à destination de Tataouschnock importe peu sur le raccordement qui est ici le sujet.
Je remercie @kadenaron de prendre beaucoup de temps à expliquer par le menu détail son raisonnement.
Qu'il ait 100 % raison ou que une ou quelques coquilles se soient insidieusement glissées dans son post, peu importe.
Un forum est un lieu d'échange destiné à corriger / confronter des avis qui se doivent d'être explicite sous peine d'être inutile.
Dans cette rubrique, on aura peu d'électriciens qualifiés venant demander comment installer un interrupteur ou une prise supplémentaire.
Cela en tête, les pros doivent se douter qu'ils s'adressent à des profanes.
Sa méthode est bien plus efficace pour aider à la compréhension plutôt que juste dire c'est pas bon et distiller au compte gouttes les bonnes infos.
Si on est sur un forum juste pour se faire mousser et essayer de démontrer qu'on maitrise cela montre surtout qu'on a besoin de reconnaissance.
Celle-ci et le respect qui l'accompagne s'obtiennent bien plus sûrement à la façon Fradeco qui n'a jamais fait beaucoup étalage de ses diplômes et compétences. Tout cela transparait aux travers de ses interventions qui en ont aidées beaucoup et je fais partie de cet ensemble.
Je reprend ici sa phrase favorite.
Bonne réflexion.
