Autoconstruction abri de jardin

R

robertoo

• 25 Avril 2016

• #321

Salut edieudon,

pour info, à refaire, je referais pareil pour tout, sauf 2 choses :

1. la double porte

les portes sont assez lourdes à manipuler avec le double vitrage, le dormant est léger et travaille pas mal, et la quincaillerie achetée avec ne correspondait pas...
mais je ne suis peut-être pas doué...

Je n'ai pas de photo détail de la porte montée mais je peux juste te dire que j'ai monté l'armature dans mon ossature bois, puis fait dépasser légèrement le bardage par dessus...

2. la charpente
je partirais sur une charpente classique, mais mon choix avait été dicté à l'époque par la nécessité de préfabriquer au maximum...



fradeco

• 25 Avril 2016

• #322

CéGé;1108446 a dit:

Bonjour à tous,

Je m’incruste un peus dans le sujet mais je voulais vous faire part de mon projet pour avoir vos avis !

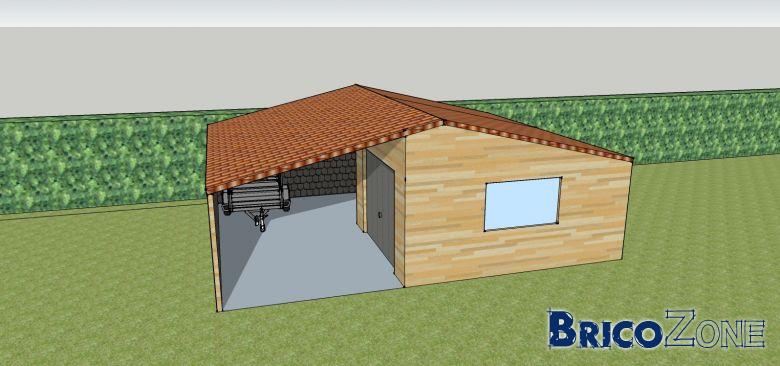

Je veux faire un abris sur une dalle que j'ai déjà faite la saison passée.

Je voudrai faire une première enceinte en bloc de béton pour la solidité mais recouvert pour les parties extérieures visibles d'un bardage bois pour l'esthétisme de l'ensemble.

Un L plus large me permettra de faire une partie car port (pour la remorque) et aussi de réserve à bois. Je pensais le faire avec les panneaux de coffrage de chez Léonie.

Le tout couvert par un toit en tuile.

Je n'ai pas trop d'idée pour le dimensionnement de la charpente. Pouvez vous m'aider ?

Je crains un peu le manque de lumière mais bon...

Qu'en pensez-vous. Les remarques et idées sont les bienvenues !

Bonne fin de journée

CG

[/url]

Cliquez pour agrandir...

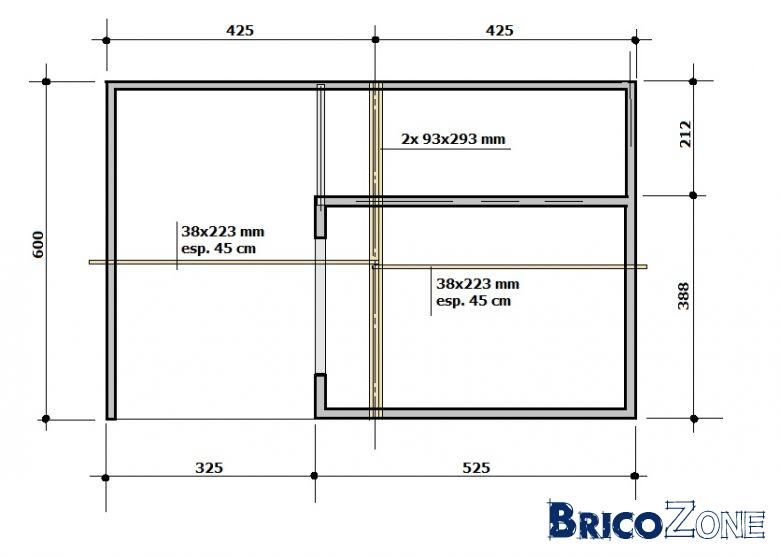

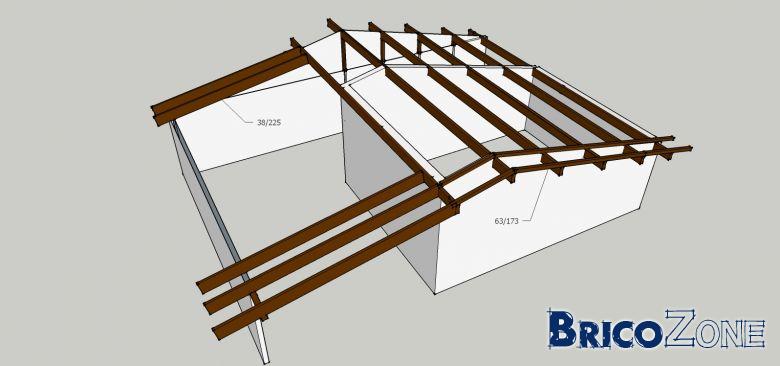

Suite votre MP, voici la façon dont personnellement je vois la chose sur un toit relativement plat. 20°
Charges uniformément répartie en projection horizontale = 193 kg/m² dont 120 kg/m² de charges occasionnelles temporaires (Neige, vent ou un homme + matériel)
Qualité de bois, résineux de type SRN de classe C 24, classe de service 2.

Voici ci-après pour info, à titre indicatif et sous toutes réserves mêmes quelconques ce qui ressort d'un calcul selon l'€ code 5

Faitière: 2 x 93 x 293 mm assemblées entre elles.
Chevrons : 38 x 223 mm espacés de 45 cm d'axe en axe.
Chaînage d'entretoises de même section que les chevrons tous les +/- 1.50 m.
Les chevrons prennent appuis sur les faitières et sur les sablières ancrées sur les murs.



Le principe a l'avantage de maintenir des pentes constantes.

Bonne réflexion.



CéGé

• 26 Avril 2016

• #323

Bonjour Fradeco,

Mille mercis d'avoir pris le temps de regarder mon projet.

Concernant les faîtières, vous préconisez 2 poutrelles côte à côte, c'est bien cela ?

Cela voudrait donc dire (à la grosse louche) une section de 20/30 cm, la taille d'une feuille A4 ! Whauw, sans votre calcul, je me serai contenté de la moitié

Encore merci et bonne journée

CG



fradeco

• 26 Avril 2016

• #324

Pour info, la double faitière résulte de la charge et de la faible pente de la toiture.
Si la toiture avait une pente de 45°, on s'en sortirait avec une 73 x 223 mm.



CéGé

• 17 Mai 2016

• #325

Bonjour à tous,

Je vais peut être rechanger mes plans pour le L extérieur (prévu initialement avec les panneaux de chez Léonie).

Je pense peut-être monter un mur en bloc de 14 (tout simplement).

Ma question: tout cela sera monté sur un dalle de béton de +/-15 cm avec paillasse de fer. J'avais sur le pourtour de la dalle là où viendront se poser les blocs, au minimum, doublé ma profondeur de dalle et cela sur une largeur de 30/40cm du bord extérieur.

Est ce que cela sera suffisant pour supporter un mur de bloc de 14 de minimum 2,2m et maximum ( le pignon) de 3.2m) de hauteur. La longueur totale du mur est de 8.5m ?

Merci de votre aide et très bonne journée

Chris G



Plumy

• 17 Mai 2016

• #326

CéGé;1117125 a dit:

Je vais peut être rechanger mes plans pour le L extérieur (prévu initialement avec les panneaux de chez Léonie).

Cliquez pour agrandir...

Léontine



CéGé

• 17 Mai 2016

• #327

Plumy;1117137 a dit:

Léontine

Cliquez pour agrandir...

Oups !

Enfin tout le monde avait compris

Bonne soirée

CG



CéGé

• 7 Juin 2016

• #328

A votre avis,

Ma panne faîtière 8/23 de 4m de long, peut elle être posée sur un appui de 7 cm (bloc de béton) ou bien est-ce trop peu ?

Merci de votre aide

CG



E

edieudon

• 11 Juin 2016

• #329

Bonjour à tous,

De mon côté, j'avance également dans la réflexion de la conception de mon abris. Je compte m'inspirer des plans de robertoo (si possible, je souhaite également travailler en cls 38*89 - le toît sera en panneaux tuiles et le parement extérieur un bardage bois).

Les principales différences de mon projets sont :
- les dimensions : 5,50 de long sur 4,40 de large
- le faîte sera perpendiculairement au "long" côté
- je souhaiterais dans la mesure du possible pouvoir prévoir un espace de "stockage" léger sur les fermes (du moins sur une partie)

Mes questions :
- dans la perspective d'un espace de stockage, la réalisation de fermes est-elle la plus appropriée ou bien vaut-il mieux travailler avec une charpente traditionnelle (cfr. abris de "Fax") et un "plancher" sur les cloisons ? Il est vrai que sur une longueur de 5,50 m, cela fera déjà quelques fermes ;-)

- est-ce que si je passe l'entraxe des CLS verticaux pour les cloisons à 40 cm, je peux rester avec des CLS 38*89 pour les murs extérieurs ? Et des 38*140 pour les fermes ?

- sachant que les prescriptions limitent la hauteur de la corniche à 2,50m et du faîte à 3,50m, quel est à votre avis la pente de toit à prévoir pour un meilleur rapport esthétique/espace intérieur ? En d'autres termes, quelle serait selon vous la hauteur idéale des murs/goutière et celle du faîte ?

D'avance un tout grand merci pour vos réponses (comme je compte m'inspirer fortement du projet de robertoo, je me permets de poster directement dans ce topic ;-)

Ed



R

robertoo

• 11 Juin 2016

• #330

2 petites infos, le choix des fermes pré fabriquées a été dicté par l'absence de courant sur place, si tu en as, pars sur une charpente standard, enfin, moi, je ferais comme ça...

Pour les CLS pour tes parois, des 38x63 seraient je pense suffisantes...



E

edieudon

• 11 Juin 2016

• #331

Ok. Merci Roberto.

C'est parce que je compte faire un espace de stockage en hauteur que je pensais partir sur des 38x89.

Maintenant je n'y connais pas grand chose en dimensionnement de charpente ;-)

J'espère que Fradeco passera par la ;-)

C'est essentiellement pour l'aspect économie de temps que vous conseillez une charpente traditionnelle par rapport aux fermes préfabriquées ?



fradeco

• 11 Juin 2016

• #332

Bonjour edieudon,

J'ai vu votre post. Les dimensions sont telles qu'un croquis est utile.
Je m'en occupe pour proposer ce qui me semblera le plus constructif.
Cela prendra un peu de temps car y a du foot tous les jours à la TV pour le moment. :-s

A+



E

edieudon

• 11 Juin 2016

• #333

Génial ! Vous êtes super Fradeco.

Merci beaucoup pour votre aide !!!



fradeco

• 13 Juin 2016

• #334

Bonjour edieudon,

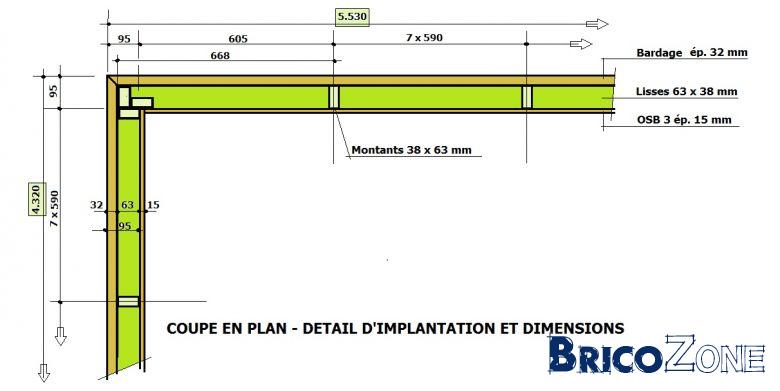

Ci-après une proposition de détail des dimensions extérieurs du chalet sur la base
des panneaux d'OSB 3 intérieurs. (Moins de chutes)

Pour la hauteur, je propose de se baser sur la dimension de 2.440 mm.

Pour la suite, il faudrait préciser le type de couverture du toit.
Selon une approche rapide, pour les pentes du toit on devrait être à +/- 20°
Y aura-t-il un dépassant de la toiture par rapport à l'alignement des parois et si oui, quel sera sa dimension ?

A+



Dernière édition par un modérateur: 13 Juin 2016

R

robertoo

• 13 Juin 2016

• #335

edieudon;1125613 a dit:

C'est essentiellement pour l'aspect économie de temps que vous conseillez une charpente traditionnelle par rapport aux fermes préfabriquées ?

Cliquez pour agrandir...

Temps, facilité, coûts...



E

edieudon

• 14 Juin 2016

• #336

Bonjour et merci pour vos réponses.

Concernant la couverture, je compte partir sur des panneaux tuiles de type onduvilla (106*40). A priori je ne compte pas faire de dépassant mais n'y suis pas opposé si nécessaire.

Concernant la couverture, je pensais donc partir sur : plaque d'osb 3 sur charpente ou fermes + sous-toiture respirante + paneaux tuiles onduvilla.

Quelle serait selon vous le type de charpente le plus approprié ?

Pensez-vous qu'il soit possible de prévoir un petit espace de stockage léger en hauteur ? (sur une sorte de plancher en osb qui reposerait sur les montants verticaux j'imagine ?). Je suppose dans ce cas qu'il faut réduire l'entraxe ou revoir la section de ces montants ?

D'avance un tout grand merci pour votre précieuse aide Fradeco

Ed



fradeco

• 14 Juin 2016

• #337

Bonjour edieudon,

Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui pourrait convenir pour la mise en œuvre d'un abris de jardin selon vos descriptifs.

Pour les parois, les montants, et les différentes lisses, en 38 x 63 mm. Voir croquis précédent.

Contreventement intérieur effectué à l'aide de panneaux OSB 3 de 15 mm d'épais.
Bardage extérieur en planches SRN ou similaire épais. 32 mm. Ne pas oublier la ventilation entre le bardage et les panneaux intérieurs.

Zone de stockage constitué d'une poutre centrale de +/- 4.40 m de portée.
Solives d'une portée de +/- 2.50 m d'une section de 32 x 105 mm espacées de 50 cm d'axe en axe. Plancher en panneaux OSB ép. 15 mm. Charge de stockage hors poids propre = 50 kg/m²

Toiture en pannes d'une portée de +/- 4.40 m + 2 x 10 cm, section de 63 x 173 mm esp. de 73 cm.

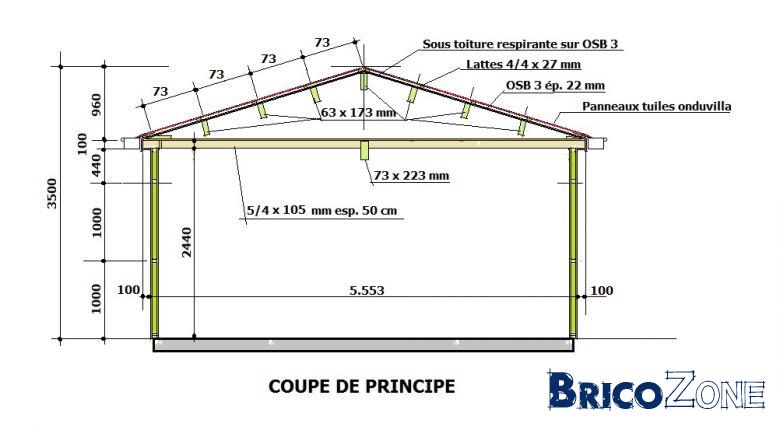

Ci-après un croquis de principe.

Remarque, le bois est de résineux type SRN ou similaire, autoclave, de classe C 24.

Bonne analyse et réflexion.



E

edieudon

• 14 Juin 2016

• #338

Quelle efficacité Fradeco.

J'y vois maintenant beaucoup plus clair...

Merci également pour les deux croquis qui me seront d'une sérieuse aide.

Je ne manquerai pas de revenir vers ce topic avec les éventuelles questions...et photos ;-)

Encore merci pour le temps consacré à mon projet !



vince_2k5

• 14 Juin 2016

• #339

Bonjour,

vu le risque de condensation sous le panneau tuile, je placerai un contre lattage pour s'assurer du bon écoulement des eaux...

Qu'en penses-tu Fradeco? :-'



fradeco

• 14 Juin 2016

• #340

vince_2k5;1126527 a dit:

Bonjour,

vu le risque de condensation sous le panneau tuile, je placerai un contre lattage pour s'assurer du bon écoulement des eaux...

Qu'en penses-tu Fradeco? :-'

Cliquez pour agrandir...

Bonjour vince 2K5,

C'était bien mon idée aussi.
C'est pour cela que j'avais imaginé placer le pare pluie sur l'osb 3, qui serait maintenu en place par les liteaux des panneaux tuiles. ????
