Autoconstruction abri de jardin

E

edieudon

• 14 Juin 2016

• #341

Ok.

Merci pour vos réactions à tous les deux.

Si je comprends bien vous me conseillez de placer :
- osb 3 (sur les pannes)
- pare pluie
- lattage
- panneau tuile
?

Dans ce cas :
- est-ce que le lattage doit être traité ?
- dois-je latter verticalement pour permettre un éventuel écoulement des eaux ?
- une idée de la section du lattage ? (sachant que les panneaux tuiles pèsent environ 5kg/m2)

Merci pour votre aide ;-)



vince_2k5

• 14 Juin 2016

• #342

Bonjour fradeco, ok mais alors, les liteaux doivent être placés parallèlement au versant de toiture...

humm et si on retirait l'osb pour placer uniquement le pare pluie et des liteaux (38x38)parallèlement au versant de toiture pour fixer le panneau tuile... quitte à ajouter une poutre de chaque coté pour diminuer la portée.... zuut on risquerait d'avoir des poches d'eau entre les pannes ... quoique... il ne devrait y avoir que de l'eau de condensation... ou alors utiliser une sous-toiture plus rigide... histoire de limiter les coûts...
(réflexion écrite.... ;-) )



vince_2k5

• 14 Juin 2016

• #343

edieudon;1126548 a dit:

Ok.

Merci pour vos réactions à tous les deux.

Si je comprends bien vous me conseillez de placer :
- osb 3 (sur les pannes)
- pare pluie
- lattage
- panneau tuile
? c'est la solution envisagée initialement

Dans ce cas :
- est-ce que le lattage doit être traité ? oui, A2 minimum...comme tous les bois de charpente
- dois-je latter verticalement pour permettre un éventuel écoulement des eaux ?oui
- une idée de la section du lattage ? (sachant que les panneaux tuiles pèsent environ 5kg/m2)32x36 ou 38x38, ce sont les pannes qui vont reprendre les panneaux...

Merci pour votre aide ;-)

Cliquez pour agrandir...

mais la réflexion est encore ouverte



Dernière édition par un modérateur: 14 Juin 2016

Plumy

• 14 Juin 2016

• #344

vince_2k5;1126558 a dit:

réponse en jaune

Cliquez pour agrandir...

C'est illisible



vince_2k5

• 14 Juin 2016

• #345

c'est mieux comme ça ...



fradeco

• 14 Juin 2016

• #346

vince_2k5;1126554 a dit:

Bonjour fradeco, ok mais alors, les liteaux doivent être placés parallèlement au versant de toiture...

humm et si on retirait l'osb pour placer uniquement le pare pluie et des liteaux (38x38)parallèlement au versant de toiture pour fixer le panneau tuile... quitte à ajouter une poutre de chaque coté pour diminuer la portée.... zuut on risquerait d'avoir des poches d'eau entre les pannes ... quoique... il ne devrait y avoir que de l'eau de condensation... ou alors utiliser une sous-toiture plus rigide... histoire de limiter les coûts...
(réflexion écrite.... ;-) )

Cliquez pour agrandir...

Oui je pensais économiser le lattage, mais c'est vrai qu'il y a aussi la condensation.

Sur cette base :

Soit on place des panneaux OSB 3, sur lesquels on place le pare pluie + lattage // à la pente + liteaux + panneaux tuiles.
Soit, sur les pannes on fixe des chevrons de 38 x 38 mm // à la pente sur lesquels vient le pare pluie + contre lattes + liteaux + panneaux tuiles.​

Cette dernière proposition implique, selon moi, la finition de l'intérieur pour cacher le pare pluie. :-s



E

edieudon

• 14 Juin 2016

• #347

D'accord. Merci pour vos réflexions.

Je pense que je vais opter pour la solution osb + pare pluie et lattage.

Ce n'est pas le coût de l'OSB qui changera grand chose au budget du projet. D'autant si son économie doit être compensée par un coût de finition intérieure ;-)



CéGé

• 20 Juin 2016

• #348

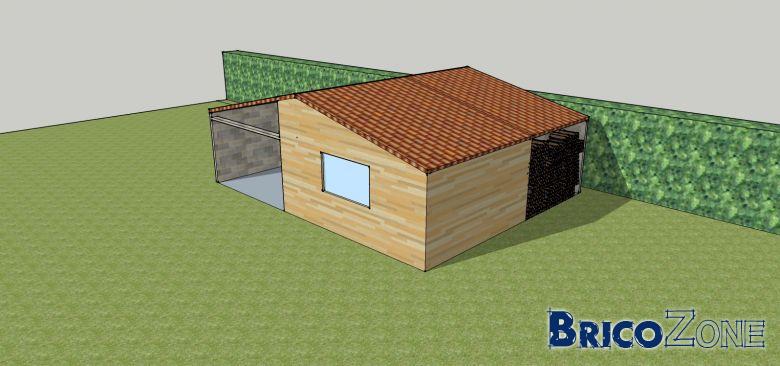

J'avais aussi une autre question concernant mon projet.

Les murs de l'abris seront fait de blocs de béton de 14 cm. recouvert d'un bardage en bois.

Je vais donc placer un lattage entre les 2.

Faut-il en plus placer un film (pare-vapeur ou autre dénomination) ?

Et comment le placer ? Directement sur le bloc, après la latte à panne, entre 2 lattes à panne ???

Merci pour votre assistance.

Bonne journée

CG



Plumy

• 20 Juin 2016

• #349

Pour moi il faut placer une pare-pluie et c'est le lattage qui va plaquer le parepluie contre les blocs.

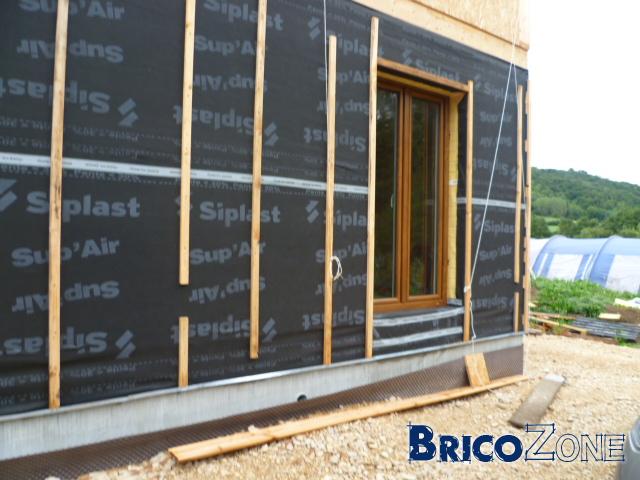

Edit : Je viens de trouver ça qui confirme ce que je dis

Maintenant, là où je suis perturbé et où il faudrait l'avis d'un pro ou de quelqu'un qui l'a déjà fait c'est que si ça avait été un abri en bloc + brique j'aurais dit d'office de mettre un diba. Si ça avait été ossature bois + bardage d'office pare-pluie. Mais mur en bloc et bardage je ne sais pas trop...



Dernière édition par un modérateur: 20 Juin 2016

CéGé

• 20 Juin 2016

• #350

Oui c'est cela.

Je pense que cela vaut la peine

D'autres avis ?

CG



Plumy

• 21 Juin 2016

• #351

Une autre réflexion (sans en être plus sur) ce serait que l'utilisation du parepluie ou du diba dépends du matériaux de couverture et non du matériaux utilisé comme support.

Et donc ça donnerait : Pour du bardage = parepluie. Pour de la brique = diba.

Autre précision, le lattage, il vaut mieux le peindre en noir avant de le fixer. Comme ça on est sur qu'on ne le voit pas. Surtout avec du bardage ajouré (je ne sais pas si c’est le cas ici).

Je pense néanmoins qu'avec une construction en mur creux il vaut mieux un diba. En plus ça empêchera la remontée d'humidité.



Plumy

• 21 Juin 2016

• #352

Ca t'aidera peutr-être : http://www.cstc.be/homepage/downloa...s_constructifs_Etancheite_a_l_eau.pdf&lang=nl

Maintenant c'est pas impossible que je mélange tout et qu'il faille d'une part un diba au pieds du mur et un pare-pluie ailleurs...



keeper

• 21 Juin 2016

• #353

le diba en général c'est sur le premier rang ou sous les semelles (pour les remontées)

chez moi pour mon bardage sur les blocs ils ont bien mis un pare-pluie et le diba sur le premier rang



A

A.L.

• 21 Juin 2016

• #354

Logiquement, je pense que tout dépend du type de bardage : bardage imperméable ( ardoises, planches à clains ou à languette...) , pas de pare-pluie, bardage ajouré : pare-pluie.



CéGé

• 21 Juin 2016

• #355

je pense mettre un bardage en planche de douglas.

Pas spécialement en pose ajourée mais je ne peux pas confirmer que cela sera totalement étanche .

Autre réflexion: le garage est ceinturé par un 2ième mur me servant car-port/abris à bois.

Les 2 faces du garage qui sont couvertes par le toit ne seront pas protégées (juste le bloc de béton).

Est ce que mettre une membrane sur les 2 faces extérieures a néanmoins du sens ?

Merci pour votre aide

CG



CéGé

• 21 Juin 2016

• #356

Est ce que vous connaissez une alternative au Delta fassade de Doerken car à 300€ le rouleau ;(

Merci d'avance

CG



Plumy

• 21 Juin 2016

• #357

Regardes chez superplastic. Ils ont peut-être leur propre produit. Voir la possibilité de l'avoir au m²



zlatorog

• 22 Juin 2016

• #358

A.L.;1128863 a dit:

Logiquement, je pense que tout dépend du type de bardage : bardage imperméable ( ardoises, planches à clains ou à languette...) , pas de pare-pluie, bardage ajouré : pare-pluie.

Cliquez pour agrandir...

Tout à fait, en tant que professionnel bardage, je confirme.
Ensuite comme cela à été soulevé, si le bardage bois est ajouré, il faut impérativement installer un pare-pluie anti-UV. Les simples pare-pluie genre sup-air de la photo, ca n'irait pas et il se détériorerait rapidement.
Attention le pare-pluie anti UV est 4 à 5 fois plus cher que le non anti-UV.



E

edieudon

• 14 Août 2016

• #359

Bonjour,

Après avoir réalisé mes fondations en juillet, je vais entamer la construction et le montage de l'ossature fin du mois.

Cependant, je me demande si je ne placerais pas une brique de parement plutôt qu'un bardage bois (poste 337).

Ma question :

1/ cela change-y-il la conception de mon ossature ? Dois-je revoir la section des cls verticaux pour passer par exemple à des 38*89 ?

2/ je compte placer un pare pluie extérieur rigide et perméable à la vapeur de type celit 3D. Est-ce ok pour vous ?

3/ ma dalle est constituée de 20/25 cm d'empièrrement compacté + lit de sable + 15 cm de beton 300kg armé d'un treillis de 6 mm. Je n'ai pas fait de bêche hors gel (à priori pas indispensable pour un abris de jardin). Cela pose-t-il un problème si je pose une brique de parement ?

D'avance merci pour vos réponses ;-)



Dernière édition par un modérateur: 14 Août 2016

E

edieudon

• 14 Août 2016

• #360

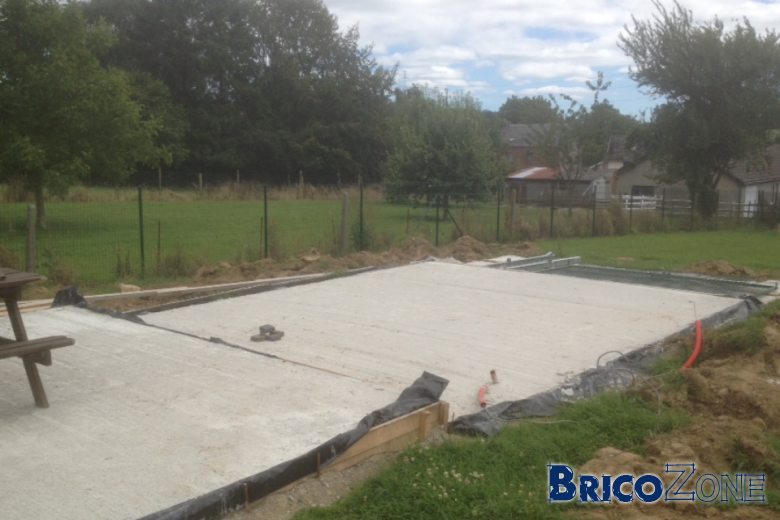

Ci-dessous une photo de la dalle (l'abris sera sur la partie basse de celle-ci ; l'autre partie est destinée a une terrasse).
