Bloc gaz Radson 300

Decap

• 25 Octobre 2023

• #1

Hello,

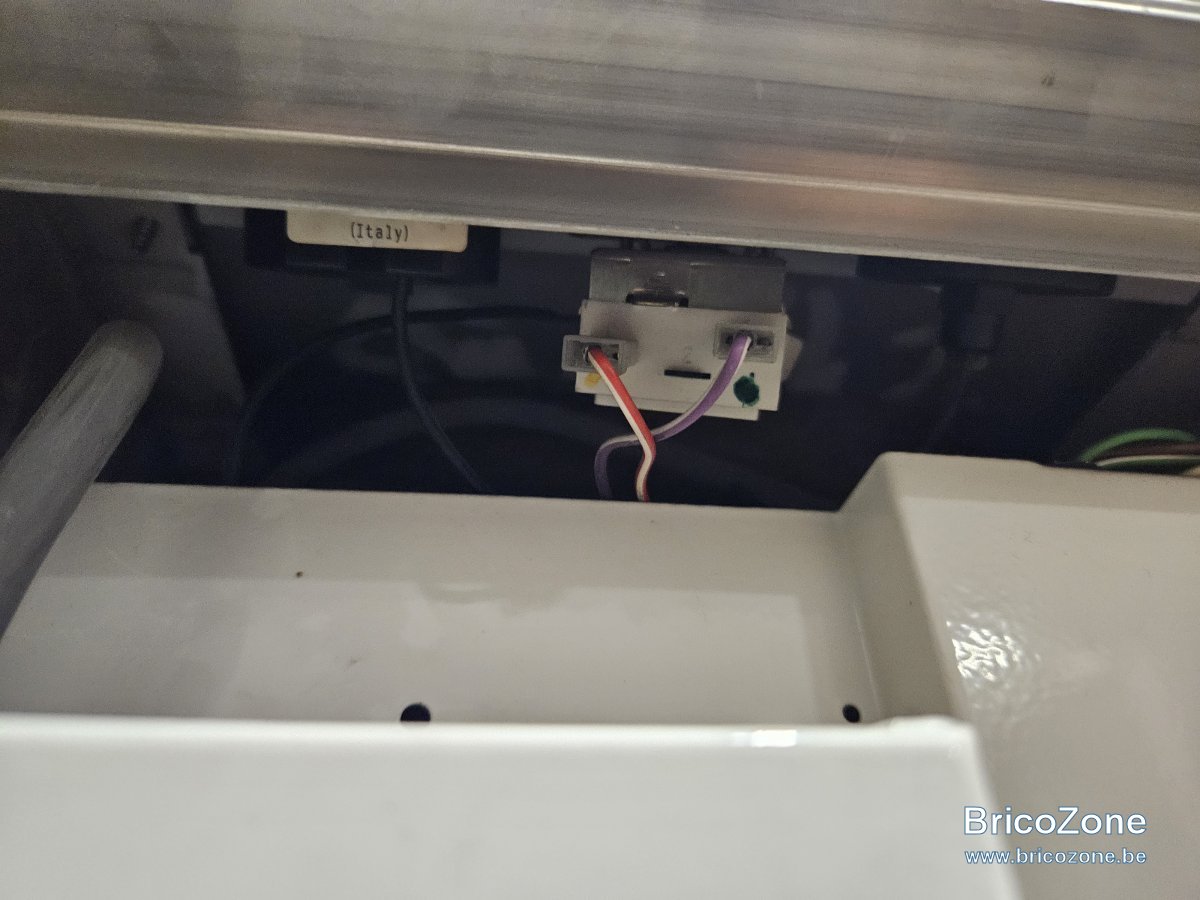

J'ai une radson chaudière gaz qui a 20 ans mais qui n'a tourné que 3 ou 4 années début des 2000's. Je l'ai fait entretenir globalement en 2021 et elle tournait. Depuis, pas un ml de gaz n'est passé par elle, et voilà que je tente de la redémarrer avec le chauffagiste qui avait fait l'entretien et nettoyer complètement en 2021. Très capricieuse aujourd'hui, il n'est même pas arrivé à la faire fonctionner plus de 30 secondes car elle se coupe directement ensuite. On met la veilleuse (petit flamme), puis on relâche le bouton en le tournant et avant même de l'avoir entièrement relâcher l'afflux de gaz se coupe. Sur deux heures, elle a quand même réussi à se relancer 30 secondes deux ou trois fois. Il a changé le thermocouple (pas ça), le petit boitier électronique thermostat de sécurité derrière le bloc gaz (pas ça)... mon chauffagiste sèche. En tapant quelques petits coups avec un marteau sur le bloc gaz, elle a démarré 30secondes, donc pour lui il faut changer le bloc gaz qui s'est grippé. Des idées ? J'ai une video s'il faut.

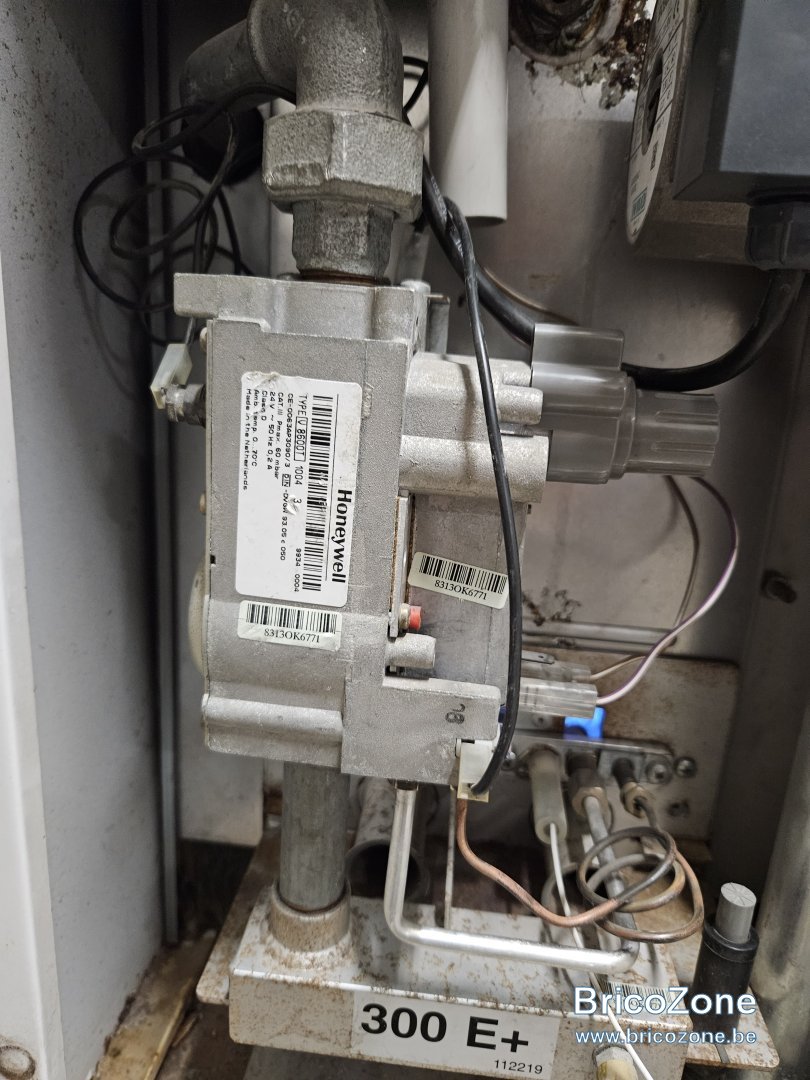

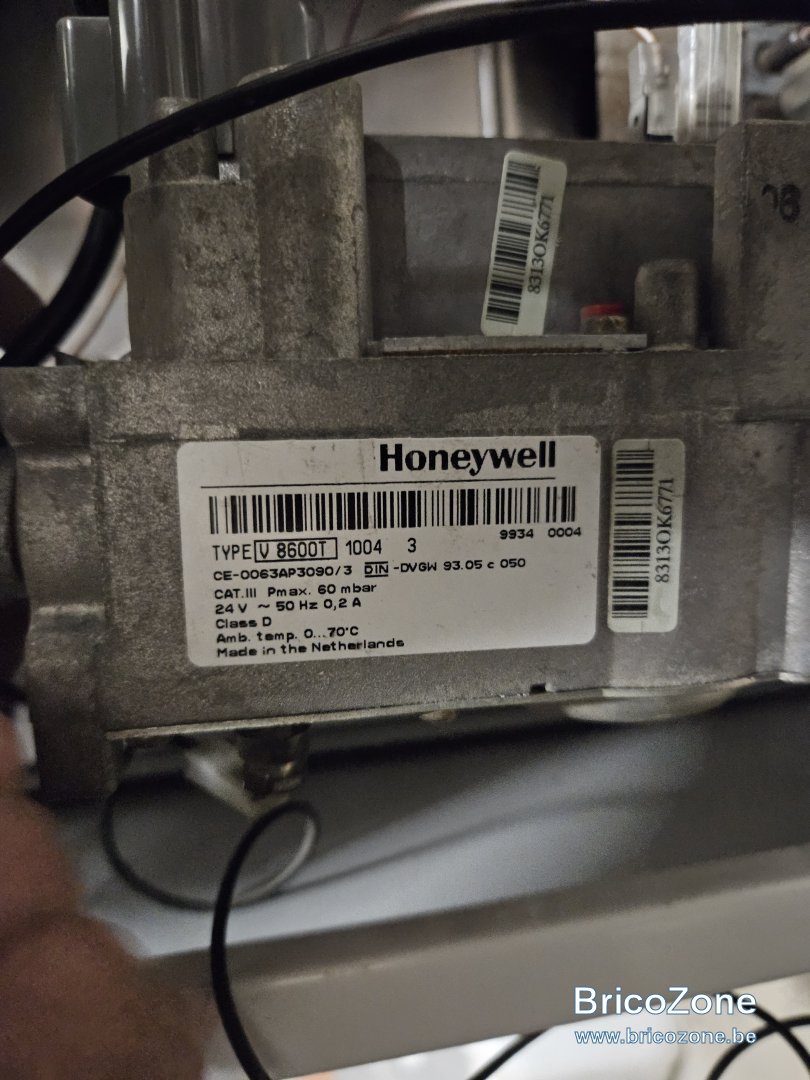

C'est un bloc gaz honeywell V8600T. S'il faut le changer, puis je prendre un Honeywell VR8705M dont les caractéristiques ont l'air les mêmes ?

Merci d'avance



M

Melvyn

• 25 Octobre 2023

• #2

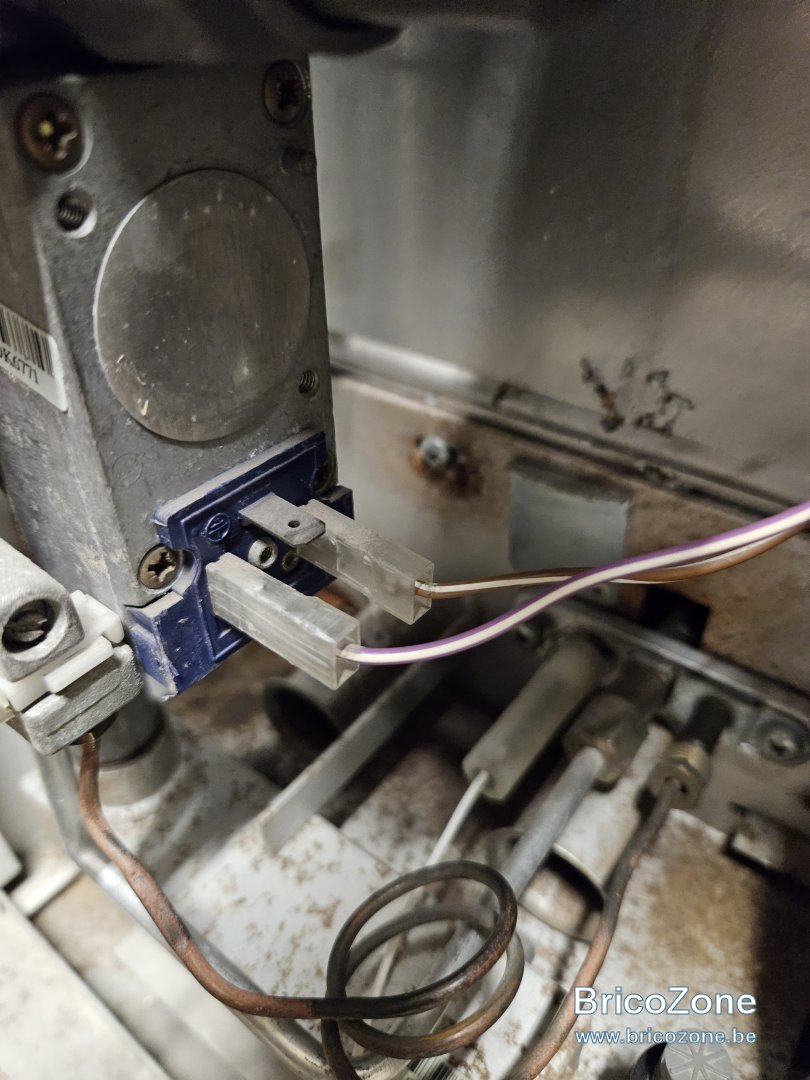

Bonjour , il a poncter la securite qui va du bloc gaz thermocouple a la securite souvent relier via deux cable ( aquastat securite) ou c est deja celle avec le boitier electronics sur le bloc gaz car si c est sa y reste plus que le bloc gaz si IL a tout changer



Decap

• 25 Octobre 2023

• #3

La je viens de réessayer tout seul : Elle vient de s'allumer complètement 60 secondes puis plus rien. Et les essais suivants n'ont rien donné (veilleuse qui disparait dès que je relache le bouton). Voir video ici bas.

Pour votre info, il y a 4 circuit sur cette chaudière : 1 circuit pour le boiler d'eau sanitaire + deux colonnes avec 1H sans radiateur et un H avec radiateur de connecté + deux colonnes avec 8 H connectés mais sans aucun radiateur dessus. La chaudière est relié à un tempolec et à un thermostat d'ambiance que j'ai mis sur manuel (petit flamme sur l'écran donc la chaudière est en demande). J'espère que le fait que beaucoup des circuits soient "fermés" n'empêche pas au circulateur dans la chaudière de faire tourner l'eau chaude et que donc après 60secondes la chaudière s'éteint car trop chaud.



M

Melvyn

• 25 Octobre 2023

• #4

La veilleuse si elle tien le thermocouples est bon et le boitier aussi. Par contre si elle reste bloquee en veilleuse pour moi c est le bloc gaz.. par contre si elle Monte en temperature circulateur ou vanne pas assez ouverte. @Tchotto vien nous donner ta reflexion



Decap

• 25 Octobre 2023

• #5

La veilleuse ne tient pas, elle disparaît dès que je relâche le bouton comme le montre la video.

Le circulateur est en vitesse max (III) et vannes complètement ouvertes (mais à part le circuit boiler, tous les autres circuit se finissent pas des H... donc le circuit n'est pas fermé sauf par deux radiateurs au milieu de deux des 4 circuits).



M

Melvyn

• 25 Octobre 2023

• #6

Thermocouple mal Placer il faut que la flamme Leche le thermocouples regarde si le thermocouples la flamme vient le toucher afin de produire le Courant afin de maintenir la veilleuse



M

Melvyn

• 25 Octobre 2023

• #7

J ai deja eu le contact ou y a le thermocouples que cela est user, il a changer qu elle boitier ?



Decap

• 25 Octobre 2023

• #8

Mon chauffagiste a d'abord cru à ca et est resté 1h à essayer différentes distances du thermocouple, puis l'a carrément remplacé... sans effet. Maintenant la flemme de la veilleuse part un peu dans tous les sens et ne fait pas que lécher le thermocouple d'après ce qu'on en voit...



dany16

• 25 Octobre 2023

• #9

. j'avais cette chaudière avant.
.le thermocouple à changer
.un fusible à changer sur la platine électronique.
.des.soudures à refaire sur la platine.
.la sécurité haute température à changer

ce que je me rappelle...



momo

• 25 Octobre 2023

• #10

Bonsoir,
Peut être démonter le gicleur de la veilleuse pour le souffler.
Ou voir l'électrovanne.



dany16

• 26 Octobre 2023

• #11

je me rappelle aussi :
. couper courant
. couper gaz
. démonter chaque connexion de fil,
nettoyer au papier de verre 180 la partie Mâle.
faire qques aller retours partie Femelle.
. démonter chaque écrou/vis du châssis/masses :
idem
. démonter thermocouple des 2 côtés :
nettoyer toutes les vis, points de connexions,
nettoyer le siège du bulbe sur le bloc gaz (très important)/même procédure.
.toute trace de corrosion à des points de connexion électrique : suspect/nettoyer.
.connexion masse platine électronique/chassis: démonter/même procédure/ très important
.démonter le tuyau de gaz sur le bloc gaz/rampe/souffler/crépine filtre/souffler
. démonter / tirer dehors la rampe gaz/souffler du bas vers le haut. nettoyer rampe gaz/brossette/ne pas abîmer/souffler.
.nettoyer la chambre de.combustion avec la rampe dehors
.nettoyer traces vertes/corrosion aluminium
.demonter tout le châssis métal/nettoyer toute corrosion tous les points des vis/même procédure
. remonter la rampe/démonter/qques aller retours
.remonter tous les éléments
. remettre le courant/couper le courant/...
qques fois
. ouvrir gaz/fermer gaz qques fois

un peu tapoter le bloc.gaz avec tête tournevis/
partout.
bloc gaz : très fiable/changer en dernier lieu mais voir prix...
sinon nouvelle chaudière
(radson=années 1980)



dany16

• 26 Octobre 2023

• #12

. aquastat chaudière à fond-minimum : tic/tic vérifier en demande
. ponter le thermostat sur platine électronique
. changer transfo/alim

. après tout ça
.est-ce que la rampe gaz s'allume, même quelques secondes ?



Tchotto

• 26 Octobre 2023

• #13

Salut !
-1) Dépose de l'injecteur veilleuse et nettoyage buselure/dito .
-2) Comme cette chaudière est à veilleuse permanente, tu coupes l'alimentation électrique, + ...
-3) et tu visses le thermocouple directement sur le bloc gaz sans le bypass /sécurité surchauffe.
-4) tu allumes la veilleuse nettoyée et tu contrôles si elle tient lorsque tu relâches le bouton gris.
-5) si elle tient 5 min, elle devrait tenir longtemps.
-6) tu purges la chaudière au niveau du purgeur à droite en haut du bloc gaz/ ne pas serrer comme un tordu après !
-7) tu relances l'alimentation électrique et tu mets l'aquastat en service sur 5, par exemple.
- 8) tu places la main dans le coupe-tirage à l'arrière de la chaudière pour sentir si tu as du tirage .
-9) Vois s'il n'y a pas de refoulement fumée via regard/veilleuse.
-10) la buse doit devenir chaude sans que la fumée/vapeur ne redescende de la boîte à fumée derrière.

Tu ne nous as pas dit si la chaudière montait à température au bout de ces 60 secondes ! Ou...?....

Si avec cet essai, elle tient plus longtemps: tu coupes et tu raccordes à nouveau le thermocouple au bypass de sécurité puis tu rallumes à nouveau la veilleuse, courant coupé et tu vois si elle tient 5 min .

Puis seulement après cela tu relances la chaudière.
Si nécessaire, tu déposes le couvercle chaudière et son isolation, puis tu dévisses le couvercle de la boîte à fumées ( vis peuvent casser, tu les remplaces ) afin de voir si l'isolant thermique interne n'est pas tombé sur les carneaux . Tu enlèves cela , tu remontes et rebelotte pour l'essai .
On te suit ! Ciao.



Decap

• 26 Octobre 2023

• #14

Merci beaucoup. C'est trop technique pour moi, j'ai envoyé à mon chauffagiste.

En fait, je parviens à la relancer 60secondes quand elle est froide. Une fois qu'elle s'est relancé (et donc éteinte après 60s), plus moyen de la relancer avant qu'elle ait refroidie. Voici la vidéo de quand elle se coupe :



Et la vidéo du thermocouple qui m'a l'air bien dans la flamme de la veilleuse quand même... (je maintiens le bouton enfoncé pour que la veilleuse ne s'éteigne pas) :



dany16

• 26 Octobre 2023

• #15

mon impression :

.ta veilleuse est ok
.j'entends plusieurs claquements avant qu'elle coupe.
? tu confirmes ?

ton circulateur ne tourne pas
elle passe en overtemp
la sécurité déclenche comme elle doit
elle se coupe comme prévu

.degripper ton circulateur
chercher sur youtube/ce forum etc...
sinon
.le changer



Dernière édition: 26 Octobre 2023

dany16

• 26 Octobre 2023

• #16

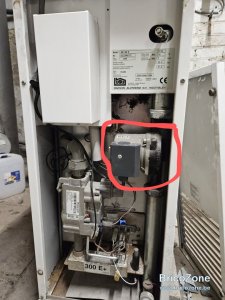

circulateur :



Decap

• 26 Octobre 2023

• #17

Réponse de mon chauffagiste :

En fonctionnement normal , ça serait possible qu'elle monte en température et se coupe à cause d'une surchauffe et d'un circulateur defaillant, mais là, c'est différent puisque la veilleuse ne tient pas , même à froid.



Dernière édition: 26 Octobre 2023

dany16

• 26 Octobre 2023

• #18

.ok tu as la veilleuse qui ne tient pas.
je n'avais pas lu que tu tenais le bouton enfoncé.

.alors c'est plutôt la sécurité "no flame" / pas de flamme.
assurée par le thermocouple.
la chaudière coupe car elle pense qu'il n'y a pas de flamme.

le courant doit circuler entre la platine et le thermocouple.
et pouvoir revenir par la masse de l'appareil.

à tester avec un multimètre (mA AC je pense).



dany16

• 26 Octobre 2023

• #19

.test thermocouple/solenoid sur valve gaz
.c'est en anglais mais c'est visuel :



dany16

• 26 Octobre 2023

• #20

.comme le thermocouple a été changé,
je pense que c'est la solenoid valve du thermocouple du bloc gaz qui est foutue.
(derrière le gros bouton gris).
ça peut se changer sans doute,
mais ce n'est peut-être pas autorisé par la réglementation gaz (?).


.pensez surtout à votre sécurité.
il s'agit de gaz.
