Boiler Thermodynamique dans un cave limitée en hauteur

Gerronimo · 24 Octobre 2023

Bonjour,

Je souhaite remplacer mon boiler traditionnel par un boiler thermodynamique et le placer dans ma cave. Le soucis est que cette cave voûtée fait +-1m80 au plus haut des voûtes, et +-1m70 au plus bas des voûtes.
Nous sommes 2 adultes et un bébé, mon choix c'est dirigé vers un 200L dans le cas ou nous nous retrouverions à 4 personnes dans le ménage dans le futur.

En premier lieu le boiler Atlantic Explorer V4 m'avait interéssé, avec ses entrées/sorties d'air en latéral et une hauteur de +- 1m62, c'était l'idéal, mais faut t-il encore pouvoir le relever une fois descendu à la cave. Dans la notice il est requis d'avoir + de 1m80 pour le redresser, mais avec un largeur de voûtes inférieur au diamètre du boiler, je risque de ne pas pouvoir le relever.

J'ai ensuite vu le boiler vaillant aroSTOR VWL 200 d'une hauteur d'environ 1m46, mais il est interdit d'incliner celui-ci pour l'installer selon la notice, la déscente à la cave n'est donc pas possible.

Auriez vous des marques et modèles de boiler à me recommander dans ma situation ? Je désespère un peu.

Merci.

belval · 24 Octobre 2023

suggestion: si c'est trop juste pour le redresser, parfois on peut enlever le capot de protection et le remettre ensuite. faut voir si c'est possible ou pas
sinon, je recommande parmi les boiler thermodynamique, ceux qui sont "sg ready" pour ceux qui ont des panneaux photovoltaiques ou qui vont en avoir

tomyp · 24 Octobre 2023

bonjour,
il est possible de démonter l'habillage de la partie pompe de l'Atlantic (la partie haute) ce fais gagner quelques cm (pas 10 non plus).

dans les 2 cas après l'avoir descendu en cave il y'a un temps d'attente à respecter avant la mise en route du boiler après l'avoir incliné

Gerronimo · 25 Octobre 2023

Merci pour vos réponses.

C'est une bonne chose que le capot supérieur soit démontable, mais j'ai peur que cela soit trop juste ..

Ayant des panneaux solaires, la fonctionnalité SG Ready m'interesse, mais déjà trouver un simple boiler themodynamique dans les dimensions requises serait déjà super.

tomyp · 25 Octobre 2023

l'Atlantic est SG ready (il faut justement démonter le capot pour accéder au branchement).

Le plus simple pour vous c'est de trouver un carton qui fait la même mesure que l'Atlantic et de faire un test dans la cave (parfois le basculer sur la dernière marche permet de passer, mais rarement

) vous serrez fixé très rapidement sur la faisabilité

ne pas hésiter à lire le topic de @Lex :
https://www.bricozone.be/t/ballon-thermodynamique-atlantic-explorer-v4-compte-rendu.137453/

Gerronimo · 6 Novembre 2023

J'ai fais un test en réalisant une structure en lattes de bois sur les dimensions du boiler, et le boiler atlantic explorer V4 ne passe pas dans ma cave.

Si quelqu'un à une piste d'un autre boiler de 200L avec possibilité de l'incliner et de plus petite taille, je suis preneur .. Merci.

heuschen · 6 Novembre 2023

Franchement ça va être compliqué, comment va tu faire l'entretien si la résistance sort par le dessous?

j'était dans le même cas que toi et finalement j'ai opté pour le grenier.

antoine7850 · 6 Novembre 2023

Gerronimo a dit:
J'ai fais un test en réalisant une structure en lattes de bois sur les dimensions du boiler, et le boiler atlantic explorer V4 ne passe pas dans ma cave.

Si quelqu'un à une piste d'un autre boiler de 200L avec possibilité de l'incliner et de plus petite taille, je suis preneur .. Merci.

Attention qu’il y a moyen de gagner de précieux cm en enlevant le capot plastique supérieur le temps de le relever.

belval · 6 Novembre 2023

j'ai un atlantic 200 l de +/- 162 cm de haut dans ma cave voutée qui fait au centre +/- 180 cm de haut. Et il a été redressé sans problème. il fonctionne depuis 1 an environ. Ne pas oublier de le retirer de l'emballage avant de le descendre en cave; utiliser des poignées ventouses pour le manipuler parce que ce bestiaux en est dépourvu, veiller à ne pas le coucher sur le coté contre-indiqué,

j'avais hésité avec un modèle avec split extérieur et cuve horizontale, mais on était hors de mon budget et je sais qu'il existe aussi des modèles mural de 150 l, mais je n'était pas sûr qu'ils soient sg ready

je suis curieux de la suite que vous allez donner à votre projet. mais j'ai pas bien compris ce que vous voulez dire quand vous dites" un largeur de voûtes inférieur au diamètre du boiler".

antoine7850 · 6 Novembre 2023

belval a dit:
j'ai un atlantic 200 l de +/- 162 cm de haut dans ma cave voutée qui fait au centre +/- 180 cm de haut. Et il a été redressé sans problème. il fonctionne depuis 1 an environ. Ne pas oublier de le retirer de l'emballage avant de le descendre en cave; utiliser des poignées ventouses pour le manipuler parce que ce bestiaux en est dépourvu, veiller à ne pas le coucher sur le coté contre-indiqué,

j'avais hésité avec un modèle avec split extérieur et cuve horizontale, mais on était hors de mon budget et je sais qu'il existe aussi des modèles mural de 150 l, mais je n'était pas sûr qu'ils soient sg ready

je suis curieux de la suite que vous allez donner à votre projet. mais j'ai pas bien compris ce que vous voulez dire quand vous dites" un largeur de voûtes inférieur au diamètre du boiler".

Et attendre 24h avant de le mettre en route non si il a été couché non?

belgotux · 6 Novembre 2023

J'ai le modèle 270L et je l'ai incliné durant la descente. J'ai laissé 24h à la vertical sans brancher comme on le ferait pour un frigo et j'ai rien eu. 2m de hauteur de cave il faudrait 210 selon la datasheet mais ça passe nickel au niveau de leurs coudes. Installé depuis 2017 de mémoire et il tourne toujours

poyon4 · 6 Novembre 2023

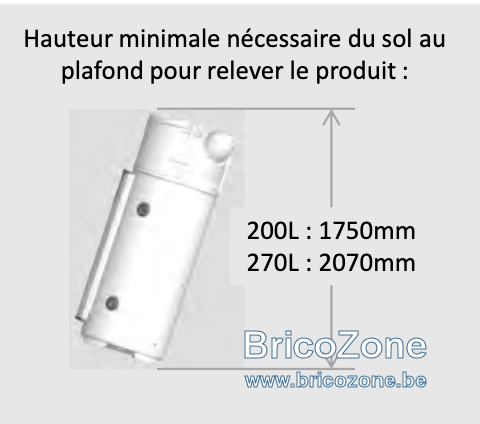

pour info :

Capture d’écran 2023-09-09 à 09.19.30.png

belgotux a dit:
J'ai le modèle 270L ..... il faudrait 210 selon la datasheet

Sur la doc que j'ai telechargee c'est 2,16m

Gerronimo · 6 Novembre 2023

belval a dit:
j'ai un atlantic 200 l de +/- 162 cm de haut dans ma cave voutée qui fait au centre +/- 180 cm de haut. Et il a été redressé sans problème. il fonctionne depuis 1 an environ. Ne pas oublier de le retirer de l'emballage avant de le descendre en cave; utiliser des poignées ventouses pour le manipuler parce que ce bestiaux en est dépourvu, veiller à ne pas le coucher sur le coté contre-indiqué,

j'avais hésité avec un modèle avec split extérieur et cuve horizontale, mais on était hors de mon budget et je sais qu'il existe aussi des modèles mural de 150 l, mais je n'était pas sûr qu'ils soient sg ready

je suis curieux de la suite que vous allez donner à votre projet. mais j'ai pas bien compris ce que vous voulez dire quand vous dites" un largeur de voûtes inférieur au diamètre du boiler".

Quand je dis que le boiler et plus large que les voûtes, cela veut dire que je dois prendre en compte le bas des voutes comme hauteur sous plafond au lieu de haut des voutes du coup

(que ce soit pour le relever ou pour l'utilisation finale)

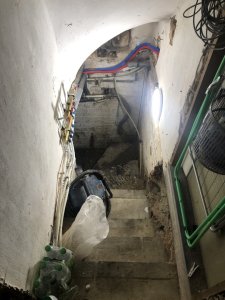

Mais le problème majeur c'est la descente dans l'escalier qui est très étroit et quart tournant.

Je pense que je vais devoir me diriger vers un 150 litres .. peut-être le modèle calypso VM 150L, qui je pense est SG ready ? Sur la notice il est évoqué le possibilité de brancher un contact 230V depuis le photovoltaïque.

belgotux · 6 Novembre 2023

poyon4 a dit:
pour info :
Voir la pièce jointe 149314

Sur la doc que j'ai telechargee c'est 2,16m

Je parlais du vaillant arostor

belgotux · 6 Novembre 2023

Gerronimo a dit:
Quand je dis que le boiler et plus large que les voûtes, cela veut dire que je dois prendre en compte le bas des voutes comme hauteur sous plafond au lieu de haut des voutes du coup (que ce soit pour le relever ou pour l'utilisation finale)

Mais le problème majeur c'est la descente dans l'escalier qui est très étroit et quart tournant.

Voir la pièce jointe 149325

Je pense que je vais devoir me diriger vers un 150 litres .. peut-être le modèle calypso VM 150L, qui je pense est SG ready ? Sur la notice il est évoqué le possibilité de brancher un contact 230V depuis le photovoltaïque.

Pourquoi pas un thermodynamique split avec ballon en cave et le compresseur en extérieur ? Tu gagnerais vachement en hauteur

belval · 6 Novembre 2023

Gerronimo a dit:
Quand je dis que le boiler et plus large que les voûtes, cela veut dire que je dois prendre en compte le bas des voutes comme hauteur sous plafond au lieu de haut des voutes du coup (que ce soit pour le relever ou pour l'utilisation finale)

Mais le problème majeur c'est la descente dans l'escalier qui est très étroit et quart tournant.

Voir la pièce jointe 149325

Je pense que je vais devoir me diriger vers un 150 litres .. peut-être le modèle calypso VM 150L, qui je pense est SG ready ? Sur la notice il est évoqué le possibilité de brancher un contact 230V depuis le photovoltaïque.

J'avais été aussi hésitant que vous, j'étais quasiment dans la même configuration que vous, même pour l'escalier quart tournant dans le bas et pour moi, ça s'est bien déroulé, mais un cas n'est pas l'autre. c'est à vous de voir.

Gerronimo · 7 Novembre 2023

belgotux a dit:
Pourquoi pas un thermodynamique split avec ballon en cave et le compresseur en extérieur ? Tu gagnerais vachement en hauteur

Ce n'est pas une mauvaise idée mais mon extérieur n s'y prête pas, ma maison est mitoyenne, et je ne vois pas ou mettre l'unité extérieur sans être dérangé l'été et déranger les voisins.

belval a dit:
J'avais été aussi hésitant que vous, j'étais quasiment dans la même configuration que vous, même pour l'escalier quart tournant dans le bas et pour moi, ça s'est bien déroulé, mais un cas n'est pas l'autre. c'est à vous de voir.

Le soucis aussi est que je souhaiterai également isoler les murs de l'escalier de la cave, si j'arrive à faire passer par miracle le 200L, je ne saurai plus le remonter si néscéssaire dans quelques années.

vorsarius · 7 Novembre 2023

Attention au volume de vos caves aussi, il y a une valeur minimale à respecter, sinon il fera beaucoup trop froid.

Gerronimo · 8 Novembre 2023

vorsarius a dit:
Attention au volume de vos caves aussi, il y a une valeur minimale à respecter, sinon il fera beaucoup trop froid.

Merci pour l'info, je devrais être ok de ce coté là, avec 2 arrivées d'air en 160mm qui donnent sur l'extérieur.

Si jamais quelqu'un est dans la même galère que moi, j'ai trouvé la pompe ECS VITOCAL 060-A de chez VIESSMANN qui fait 180L (on s'approche pas loin des 200L!), avec des dimensions inférieur au explorer V4 et qui peut être incliner à l'oblique dans le sens désiré. Je fais un test demain avec mon gabarit.

Gerronimo · 23 Décembre 2023

Bonjour,

J'ai finalement pris le risque de placer un atlantic explorer V4 en 200L .... et ça passe !!

Merci pour vos précieux conseils.
