Bonjour,
Je termine l'installation de mon nouveau ballon thermodynamique Atlantic Explorer v4.
Comme je n'ai pas pu trouver toutes les infos que je cherchais avant l'achat, j'ai décidé de faire un petit compte-rendu ici.
Le modèle
J'ai choisi le modèle 260 litres avec échangeur. Je n'ai pas besoin de l'échangeur pour l'instant, mais pour 100 € de plus c'était bête de ne pas en profiter. Il faut savoir que les modèles sans échangeur feraient 270 litres (ce n'est pas très clair dans la documentation).
J'ai choisi ce modèle en partie pour sa capacité à être autorisé ou non à fonctionner via des contacts secs, ce qui m'arrange bien pour ma domotique.
Le mode d'emploi est disponible sur le site d'Atlantic, mais il n'est pas exactement le même que celui reçu en papier (en 8 langues) avec la machine - les différences sont minimes.
La livraison
Acheté sur un site flamand à bas prix, livré par un camion Van Marck, sur palette, devant chez moi sous la pluie.
Le ballon est emballé dans un carton, posé sur un polystyrène filmé sur le dessous, le tout sur une petite palette.
Dans mon cas, le tout faisait 220 cm de haut. J'ai dû le bâcher en attendant de pouvoir le rentrer dans mon garage.
Le placement
Opération assez délicate: on ne peut pencher le ballon que d'un seul côté, et il n'y a pas de prises pour le prendre en mains, mis à part le dessous du ballon.
J'ai dû m'équiper d'un petit treuil électrique, installé au plafond de mon garage pour pouvoir descendre le ballon, par une trémie, dans ma cave.
J'ai dû le déballer, l'enlever de la palette et l'installer sur une planche car il était trop haut pour le treuil.
Ce fut toute une opération, mais qui finalement s'est déroulée sans problème.
Le mode d'emploi conseille de fixer le ballon au sol, ce que j'ai fait - je n'en vois pas l'utilité car il n'y a aucune vibration.
Je n'ai pas installé les pieds réglables fournis avec le ballon pour gagner de la hauteur.
J'ai installé le ballon trop près du mur, je n'avais pas assez fait attention au mode d'emploi pour ce point-là. Il faudra que je trouve une solution pour le déplacer le jour où je dois ouvrir l'arrière du capot pour un entretien.
Edition 1/10/23: Il faut bien vérifier (avec un niveau tout autour du ballon) qu'il est parfaitement horizontal, pour que le compresseur ne s'use pas prématurément.

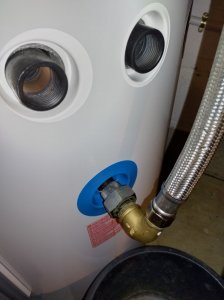

Raccordement
Le raccordement hydraulique est assez simple: entrée et sortie. Il ne faut pas oublier de mettre le bouchon fourni pour fermer le piquage de recirculation (à droite de la sortie eau chaude).
Un raccord diélectrique est fourni pour équiper la sortie eau chaude, et beaucoup d'explications claires concernant son placement sont également fournies.
Rien n'est indiqué pour l'entrée eau froide, j'avais donc connecté un coude laiton à l'entrée acier du ballon. Heureusement pour moi, l'étanchéité n'était pas parfaite et un petit filet s'est écoulé la première semaine, filet de couleur orange. Après avoir investigué, il est apparu que c'était déjà de la corrosion liée au mélange des deux métaux. J'ai alors démonté le raccord (le ballon étant plein) et installé un raccord diélectrique du Brico, pour lequel il faut une clé hexagonale de 16 (je n'en avais pas, j'ai dû bricoler un truc).
Ce point laisse à désirer, car le manuel insiste sur le fait de mettre un diélectrique sur l'eau chaude, mais ne dit rien quant à l'eau froide.
Il est donc bien possible de travailler sur le raccordement eau froide (en bas) le ballon étant plein, tant que personne ne puise d'eau chaude dans l'installation.
Raccordement électrique
J'ai ajouté un disjoncteur dédié de 16A, et alimenté le ballon par un 3G2.5. Le ballon est fourni avec un câble souple en 1.5. J'ai raccordé le tout dans une boîte de dérivation.
Le ballon contient une résistance de chauffe (le fameux BOOST, voir plus loin) de 1800W, portant la puissance totale électrique possible à 2500W.
Évacuation des condensats
Il faut prévoir une évacuation des condensats. Ils sont conséquents: environ 10 litres par semaine dans mon cas, que j'évacue actuellement à la main.

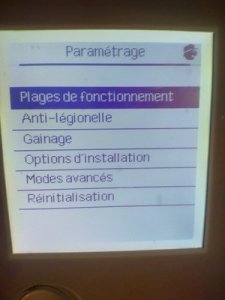

Le logiciel
C'est la partie que j'ai complètement découverte à la mise en service. Il n'y a que très peu d'information sur ce qu'on peut attendre du logiciel sur le net.
Dans l'ensemble, pour une appareil qui se dit connecté en 2022, c'est assez basique.
On trouve quelques menus qui donnent des informations générales, et qui permettent d'enclencher le mode BOOST, de définir une période de vacances et de définir des plages pendant lesquelles le ballon peut fonctionner (mais il y a des restrictions, voir mode d'emploi).
Il y a un menu installateur avec quelques paramètres en plus.
J'ai réussi une fois, sans faire exprès et je ne sais pas comment, à accéder à un menu "pro" qui contenait beaucoup plus de réglages, mais je ne sais malheureusement plus y accéder (c'est peut-être mieux ainsi).
La connectivité
C'est un appareil connecté !
Cozytouch est le nom de l'application pour téléphone à installer pour pouvoir communiquer avec son ballon thermo.
Elle demande de créer un compte au démarrage, je n'ai pas été voir plus loin.
Le ballon fonctionne avec ioHomeControl, ce n'est pas clair s'il y a du bluetooth (ou bien comment il va communiquer avec l'app du téléphone).
C'est pour moi un point négatif: cela m'oblige à multiplier les protocoles de différents fabricants afin de tout centraliser dans FHEM.
Pour l'instant, je vais me borner à dévier les contacts secs pour la commande photovoltaïque et les mettre sur ma domotique afin de lui interdire les heures pleines par exemple (ou un truc comme ça, je dois encore voir). Un point important: il est déconseillé de multiplier les démarrages, donc quand on l'arrête ou on le démarre, c'est pour longtemps.
L'utilisation
On peut régler la température de l'eau entre 50°C et 54°C. Le défaut est à 53°C.
J'ai mis 50°C, nous utilisons environ 200 litres par jour, et jusqu'à présent ne sommes jamais tombés à court d'eau chaude en laissant le ballon tourner à sa guise (pas de restrictions d'horaire).
Le ballon fait un peu de bruit et produit pas mal de froid (on sent bien le froid dans une cave ventilée de 50m²).
Il n'y a qu'un seul ventilateur.

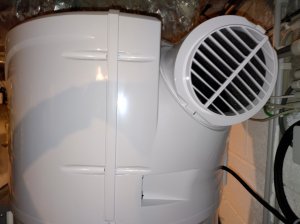

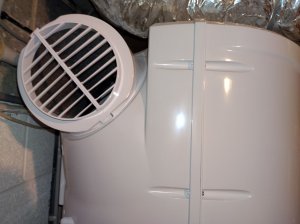

Les deux bouches d'air (entrée/sortie) sont orientables.
Il indique la consigne sur l'écran ainsi que la température dans le bas du ballon. Quand il indique 19°C, la sortie ne sera pas à 19°C, mais bien toujours à 50°C (sauf si on a vraiment puisé à fond).
Je vois sur d'autres ballons qu'il y a plus de sondes et qu'on peut voir aussi la température de sortie, qui peut être une donnée intéressante, surtout si on peut la récupérer pour la domotique.
Conclusion
Pour moins de 2500 € treuil compris, j'ai un ballon thermo qui produit de l'eau chaude à l'électricité, en consommant en moyenne 4 kWh par jour pour ce poste.
L'installation et la mise en service furent une bonne expérience.
Je trouve que la partie connectivité laisse à désirer: il manque clairement un standard ouvert, un port ethernet, une API.
Si vous envisagez la pose dans un endroit facilement accessible, et que vous avez lu jusqu'ici, n'hésitez plus, c'est facile !
Lien vers le mode d'emploi: https://www.atlantic.be/belgique/documentation/range/explorer-v4

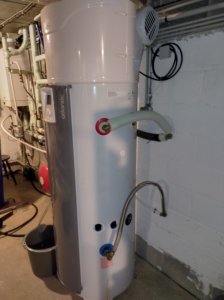

Quelques photos pour la route
Je termine l'installation de mon nouveau ballon thermodynamique Atlantic Explorer v4.
Comme je n'ai pas pu trouver toutes les infos que je cherchais avant l'achat, j'ai décidé de faire un petit compte-rendu ici.
Le modèle
J'ai choisi le modèle 260 litres avec échangeur. Je n'ai pas besoin de l'échangeur pour l'instant, mais pour 100 € de plus c'était bête de ne pas en profiter. Il faut savoir que les modèles sans échangeur feraient 270 litres (ce n'est pas très clair dans la documentation).
J'ai choisi ce modèle en partie pour sa capacité à être autorisé ou non à fonctionner via des contacts secs, ce qui m'arrange bien pour ma domotique.
Le mode d'emploi est disponible sur le site d'Atlantic, mais il n'est pas exactement le même que celui reçu en papier (en 8 langues) avec la machine - les différences sont minimes.
La livraison
Acheté sur un site flamand à bas prix, livré par un camion Van Marck, sur palette, devant chez moi sous la pluie.
Le ballon est emballé dans un carton, posé sur un polystyrène filmé sur le dessous, le tout sur une petite palette.
Dans mon cas, le tout faisait 220 cm de haut. J'ai dû le bâcher en attendant de pouvoir le rentrer dans mon garage.
Le placement
Opération assez délicate: on ne peut pencher le ballon que d'un seul côté, et il n'y a pas de prises pour le prendre en mains, mis à part le dessous du ballon.
J'ai dû m'équiper d'un petit treuil électrique, installé au plafond de mon garage pour pouvoir descendre le ballon, par une trémie, dans ma cave.
J'ai dû le déballer, l'enlever de la palette et l'installer sur une planche car il était trop haut pour le treuil.
Ce fut toute une opération, mais qui finalement s'est déroulée sans problème.
Le mode d'emploi conseille de fixer le ballon au sol, ce que j'ai fait - je n'en vois pas l'utilité car il n'y a aucune vibration.
Je n'ai pas installé les pieds réglables fournis avec le ballon pour gagner de la hauteur.
J'ai installé le ballon trop près du mur, je n'avais pas assez fait attention au mode d'emploi pour ce point-là. Il faudra que je trouve une solution pour le déplacer le jour où je dois ouvrir l'arrière du capot pour un entretien.
Edition 1/10/23: Il faut bien vérifier (avec un niveau tout autour du ballon) qu'il est parfaitement horizontal, pour que le compresseur ne s'use pas prématurément.
Raccordement
Le raccordement hydraulique est assez simple: entrée et sortie. Il ne faut pas oublier de mettre le bouchon fourni pour fermer le piquage de recirculation (à droite de la sortie eau chaude).
Un raccord diélectrique est fourni pour équiper la sortie eau chaude, et beaucoup d'explications claires concernant son placement sont également fournies.
Rien n'est indiqué pour l'entrée eau froide, j'avais donc connecté un coude laiton à l'entrée acier du ballon. Heureusement pour moi, l'étanchéité n'était pas parfaite et un petit filet s'est écoulé la première semaine, filet de couleur orange. Après avoir investigué, il est apparu que c'était déjà de la corrosion liée au mélange des deux métaux. J'ai alors démonté le raccord (le ballon étant plein) et installé un raccord diélectrique du Brico, pour lequel il faut une clé hexagonale de 16 (je n'en avais pas, j'ai dû bricoler un truc).
Ce point laisse à désirer, car le manuel insiste sur le fait de mettre un diélectrique sur l'eau chaude, mais ne dit rien quant à l'eau froide.
Il est donc bien possible de travailler sur le raccordement eau froide (en bas) le ballon étant plein, tant que personne ne puise d'eau chaude dans l'installation.
Raccordement électrique
J'ai ajouté un disjoncteur dédié de 16A, et alimenté le ballon par un 3G2.5. Le ballon est fourni avec un câble souple en 1.5. J'ai raccordé le tout dans une boîte de dérivation.
Le ballon contient une résistance de chauffe (le fameux BOOST, voir plus loin) de 1800W, portant la puissance totale électrique possible à 2500W.
Évacuation des condensats
Il faut prévoir une évacuation des condensats. Ils sont conséquents: environ 10 litres par semaine dans mon cas, que j'évacue actuellement à la main.
Le logiciel
C'est la partie que j'ai complètement découverte à la mise en service. Il n'y a que très peu d'information sur ce qu'on peut attendre du logiciel sur le net.
Dans l'ensemble, pour une appareil qui se dit connecté en 2022, c'est assez basique.
On trouve quelques menus qui donnent des informations générales, et qui permettent d'enclencher le mode BOOST, de définir une période de vacances et de définir des plages pendant lesquelles le ballon peut fonctionner (mais il y a des restrictions, voir mode d'emploi).
Il y a un menu installateur avec quelques paramètres en plus.
J'ai réussi une fois, sans faire exprès et je ne sais pas comment, à accéder à un menu "pro" qui contenait beaucoup plus de réglages, mais je ne sais malheureusement plus y accéder (c'est peut-être mieux ainsi).
La connectivité
C'est un appareil connecté !
Cozytouch est le nom de l'application pour téléphone à installer pour pouvoir communiquer avec son ballon thermo.
Elle demande de créer un compte au démarrage, je n'ai pas été voir plus loin.
Le ballon fonctionne avec ioHomeControl, ce n'est pas clair s'il y a du bluetooth (ou bien comment il va communiquer avec l'app du téléphone).
C'est pour moi un point négatif: cela m'oblige à multiplier les protocoles de différents fabricants afin de tout centraliser dans FHEM.
Pour l'instant, je vais me borner à dévier les contacts secs pour la commande photovoltaïque et les mettre sur ma domotique afin de lui interdire les heures pleines par exemple (ou un truc comme ça, je dois encore voir). Un point important: il est déconseillé de multiplier les démarrages, donc quand on l'arrête ou on le démarre, c'est pour longtemps.
L'utilisation
On peut régler la température de l'eau entre 50°C et 54°C. Le défaut est à 53°C.
J'ai mis 50°C, nous utilisons environ 200 litres par jour, et jusqu'à présent ne sommes jamais tombés à court d'eau chaude en laissant le ballon tourner à sa guise (pas de restrictions d'horaire).
Le ballon fait un peu de bruit et produit pas mal de froid (on sent bien le froid dans une cave ventilée de 50m²).
Il n'y a qu'un seul ventilateur.
Les deux bouches d'air (entrée/sortie) sont orientables.
Il indique la consigne sur l'écran ainsi que la température dans le bas du ballon. Quand il indique 19°C, la sortie ne sera pas à 19°C, mais bien toujours à 50°C (sauf si on a vraiment puisé à fond).
Je vois sur d'autres ballons qu'il y a plus de sondes et qu'on peut voir aussi la température de sortie, qui peut être une donnée intéressante, surtout si on peut la récupérer pour la domotique.
Conclusion
Pour moins de 2500 € treuil compris, j'ai un ballon thermo qui produit de l'eau chaude à l'électricité, en consommant en moyenne 4 kWh par jour pour ce poste.
L'installation et la mise en service furent une bonne expérience.
Je trouve que la partie connectivité laisse à désirer: il manque clairement un standard ouvert, un port ethernet, une API.
Si vous envisagez la pose dans un endroit facilement accessible, et que vous avez lu jusqu'ici, n'hésitez plus, c'est facile !
Lien vers le mode d'emploi: https://www.atlantic.be/belgique/documentation/range/explorer-v4
Quelques photos pour la route
