Tous mes boutons poussoirs sont inactif - souci télérupteur

L

lbondon

• 30 Avril 2024

• #1

Bonjour,
J'ai un souci avec un télérupteur et je me demande dans quelle direction chercher.
Je m'en suis rendu compte ce matin avec la lampe de mon hall qui était restée allumée.
Les 3 boutons poussoirs sont éteints (il y avait une petite lumière avant sur chacun) et ils ne font rien du tout quand on clique dessus.
Lorsque je vais sur mon tableau électrique, je peux allumer et éteindre la lumière avec le télérupteur.

Il fonctionne depuis des années.
Est-ce que c'est possible qu'il soit défaillant ? Ou est-ce que ce serait les cables ?
Un avis ?

Merci d'avance pour vos conseils
Laurent



electron

• 1 Mai 2024

• #2

Comment sont alimentés tes BP ?
Ils faut sans doute vérifier si la tension arrive aux BP



BG1000

• 1 Mai 2024

• #3

lbondon a dit:

...Lorsque je vais sur mon tableau électrique, je peux allumer et éteindre la lumière avec le télérupteur....

Cliquez pour agrandir...

Allumage mécanique ou électrique ?
Tension de commande du télérupteur ?
Les autres télérupteur fonctionnent ?
Y a t'il de la tension au départ de la commande via les BP ?
Un voltmètre sur la bobine y a t'il du jus (si on appuie sur un BP/les BP)?
.....



Cory

• 1 Mai 2024

• #4

Marque, type, photo du télérupteur sans le plastron du coffret.



hql161

• 1 Mai 2024

• #5

Hello
C'est dans la partie commande votre souci
=> Telerupteur, Bouton Poussoir, fil à vérifier

Vous dites que vos témoins sont éteint, c'est soit un BP qui est fermé en permanence ou une coupure dans le fil electrique ou le telerupteur HS (bobine coupé)



Commencer par tester Les BP



L

lbondon

• 1 Mai 2024

• #6

Bonjour,

Tout d'abord, wouah, merci pour votre réactivité ! Génial de voir que l'on peut compter sur tant de personnes.

Alors, j'ai lu vos remarques, j'ai ouvert mon tableau, et j'ai noté que le fil noir en bas à gauche de mon télérupteur n'était déjà pas bien enfoncé. Ca j'ai déjà fixé.

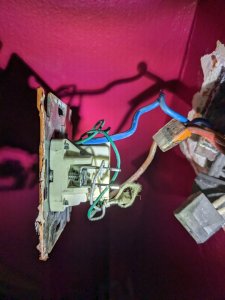

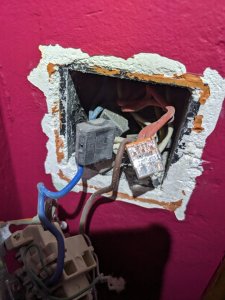

@electron, maintenant en tout cas, de la tension arrive à la prise par les cables bleu et rouge.
et

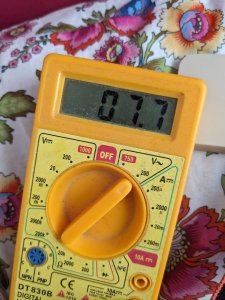

Donc, une petite tension avec lumière sur les boutons pression mais qui me parrait plus faible que d'habitude.

@BG1000, je ne sais pas ce qui est mécanique ou électrique. Vous demandez si les autres télérupteurs fonctionnent. Je dirais oui mais si la question est pour le boutons pression, non, aucun n'allume la lumière.

J'ai testé le courant sur le télérupteur :

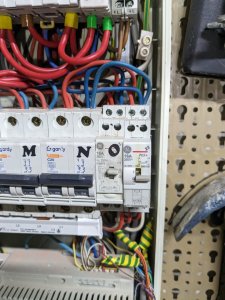

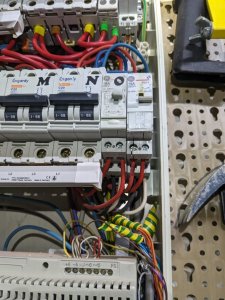

C'est le fusible N et le télérupteur le plus à droite (sans lettre).


Si je mesure la tension, j'ai du courant sur le télérupteur entre le bas gauche et le haut droit, entre le haut droit et le haut gauche mais rien avec le bas droit.

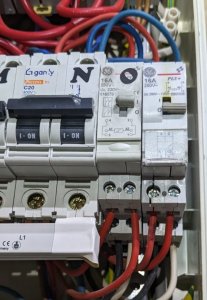

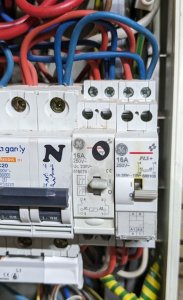

@Cory, voici les photos, j'imagine que vous pouvez reconnaitre la marque ?

@hlq161, effectivement, il y avait donc un cable débranché.

Est-ce que vous y voyez plus clair, moi ça reste éteint

Quelque chose à tester ?
A bientôt

Laurent



BG1000

• 1 Mai 2024

• #7

lbondon a dit:

.....@BG1000, je ne sais pas ce qui est mécanique ou électrique. Vous demandez si les autres télérupteurs fonctionnent. Je dirais oui mais si la question est pour le boutons pression, non, aucun n'allume la lumière.
...

Cliquez pour agrandir...

C'est mécanique on commande les palettes des contact avec un levier mécanique et pas avec une commande électrique.

Mesurer les tensions BP non enfoncé

• A1-A2
• 1-3
• 2-4

Mesurer les tensions BP enfoncé

• A1-A2
• 1-3
• 2-4



Cory

• 1 Mai 2024

• #8

Vu la tête du module de droite qui semble avoir bien morflé je commence par le remplacer.



L

lbondon

• 1 Mai 2024

• #9

BG1000 a dit:

C'est mécanique on commande les palettes des contact avec un levier mécanique et pas avec une commande électrique.

Mesurer les tensions BP non enfoncé

• A1-A2
• 1-3
• 2-4

Mesurer les tensions BP enfoncé

• A1-A2
• 1-3
• 2-4

Cliquez pour agrandir...

A1-A2 => 86,9 (177 enfoncé)
1-3 => 0.2 (0,9 enfoncé)
2-4 => 177,2 (177,4 enfoncé)

Alors docteur ?



L

lbondon

• 1 Mai 2024

• #10

Cory a dit:

Vu la tête du module de droite qui semble avoir bien morflé je commence par le remplacer.

Cliquez pour agrandir...

Pourquoi donc, c'est le plus récent de tous les composants



BG1000

• 1 Mai 2024

• #11

Changer le voltmètre.
Changer le télérupteur



Cory

• 1 Mai 2024

• #12

Quand je vois une tête pareille qui à surchauffée je le remplace d'office.
Et bien vérifier les BP.



hql161

• 1 Mai 2024

• #13

Hello,
Pas mieux
Je comprends pas déjà vos 7.7V au borne du BP de votre post #6
+ vos valeurs du post #9 sont incohérentes
A remplacer



perenoel123

• 1 Mai 2024

• #14

Déjà 177V sur 2,4 il y a déjà un gros problème .Mesure a refaire avec un vrais multimètre.



L

lbondon

• 1 Mai 2024

• #15

hql161 a dit:

Hello,
Pas mieux
Je comprends pas déjà vos 7.7V au borne du BP de votre post #6
+ vos valeurs du post #9 sont incohérentes
A remplacer

Cliquez pour agrandir...

C'était au niveau du BP. Pas normal ?



L

lbondon

• 1 Mai 2024

• #16

perenoel123 a dit:

Déjà 177V sur 2,4 il y a déjà un gros problème .Mesure a refaire avec un vrais multimètre.

Cliquez pour agrandir...

Bon, je vais racheter un multimetre alors. Que devrais-je mesurer ?

Mais sinon, des conseils sur Evere pour acheter un telerupteur qui conviendrait ?
Que faut-il prendre ?



Cory

• 1 Mai 2024

• #17

Si vous changez de multimètre il faut bien insister pour un appareil basse impédance, et pas la m.... vendue en grande surface.



perenoel123

• 1 Mai 2024

• #18

En entrée du telerupteur il faut normalement plus ou moins 230V.



hql161

• 1 Mai 2024

• #19

Vous avez des témoins lumineux donc
Normalement vous devriez avoir :
A1-A2 => +-10V(230V enfoncé)
1-3 =>sortie vers lampe 0V (230V enfoncé lampe allumé)
2-4 => entree 230V (230V enfoncé)

Sur le BP: +- 220V (0V enfoncé)



BG1000

• 1 Mai 2024

• #20

lbondon a dit:

....Mais sinon, des conseils sur Evere pour acheter un telerupteur qui conviendrait ?
Que faut-il prendre ?

Cliquez pour agrandir...

ETM, capitani

En premier vérifier la pile du multimètre avant d'en acheté un nouveau.
Refaire les mesure du #7 avec une lampe test à incandescence pas LED.
Je suppose que lors des mesures on n'a pas entendu un clac du télérupteur lors de la fermeture du BP?

La conclusion de ces mesures +/- réaliste/correcte
Lors de l’excitation de la bobine avec la tension en entré du télérupteur, il n'y a pas changement d'état.
Pas besoin d'investir dans un multimètre basse impédance, il suffit d'interpréter les mesures....

Ce qu'on peut faire pour confirmer

• relier
  • 1-3
  • 2-4
    Et voir si cela éclaire
• Débrancher A1-A2
• Connecter A1-A2 à 2-4 et voir si cela fait clac et éclaire

A priori toutes les mesures montrant 230V sont en très basse impédance, celle de la source...
Ici on mesure en fait 230 et pas 230, le voltmètre est décalibré, la mesure s'est bien faite en position 750V AC
