Branchement plaque à induction

B

bensys2

• 23 Août 2017

• #1

Bonjour,

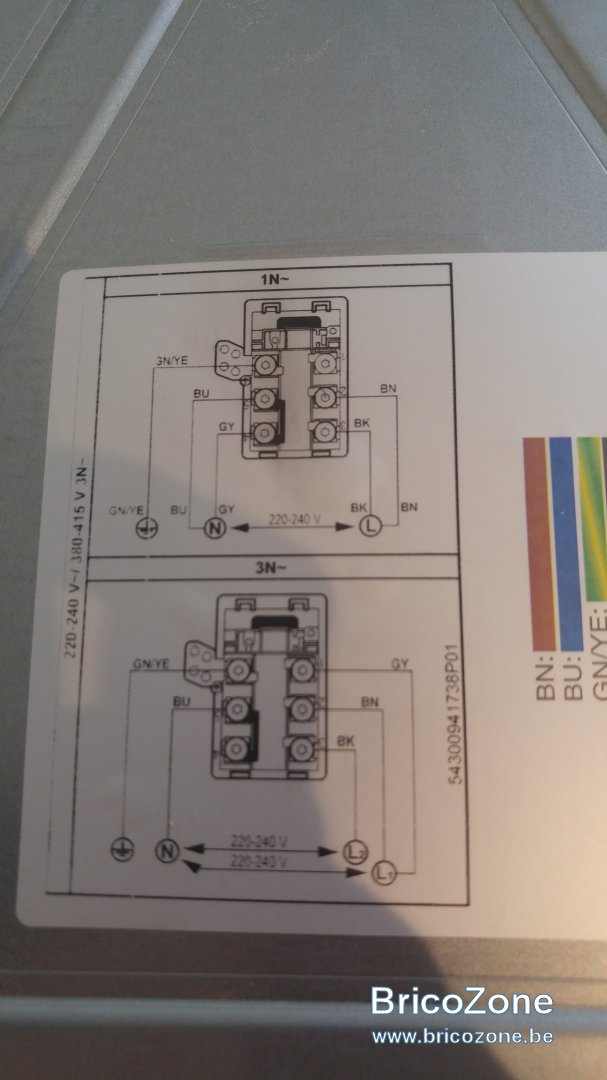

Je suis entrain de monter une plaque a induction bosch piv875dc1e/3 dont le schéma de câblage est le suivant :

Moi j'arrive donc avec mon 3g6² (terre, phase, neutre). Je me retrouve donc dans le cas de figure central.

Pour ponter les cables BN/BK et BU/GY et les connecter respectivement avec le fil phase et neutre en 6mm², que puis je utiliser comme connecteur pour être propre et sécure ?

Est-ce que mon branchement et mes dire sont corrects?

D'avance merci pour vos retours.

Bien à vous,

Benoit



B

bensys2

• 23 Août 2017

• #2

Bonjour Supertoto.
En me penchant d'un peu plus pres, je m'appercois qu'il y a un bornier et que des "ponteur" sont disponibles.
Par contre quand je regarde le schéma, je ponterais donc 2 fois mais le dessin ne montre pas de "ponteur" entre 2 et 3 (en noir foncé sur le dessin). Est ce un oubli ou est ce que j'interprète mal ?
Que feriez vous a ma place ?
Que se passe-t-il si on ne ponte pas ?



flashman

• 23 Août 2017

• #3

Vous devez faire arriver votre câble dans une prise taque ou une sortie de câble, et, repartir de celle-ci en 5g2,5 souple (avec des cosses).


Comme il a très bien été dit, le xvb n'est pas fait pour être raccordé à une taque.



omega.067

• 24 Août 2017

• #4

flashman a dit:

Vous devez faire arriver votre câble dans une prise taque ou une sortie de câble, et, repartir de celle-ci en 5g2,5 souple (avec des cosses).


Comme il a très bien été dit, le xvb n'est pas fait pour être raccordé à une taque.

Cliquez pour agrandir...

mouarfff, j'en connait un qui va demander ou se trouve l'article du RGIE stipulant qu'on ne peut pas faire ça
1/2schell



B

bensys2

• 24 Août 2017

• #5

J'avoue que c'est les monteurs de la cuisine qui ont câblé la plaque lors de l'installation.
Ils m'ont mis en garde quant à mon branchement au coffret. Ils m'ont clairement dit qu'il n'y connaissait rien en électricité, ce que je peux comprendre car ce n'est pas leur métier.

Je préférais donc faire vérifier leur branchement avec la mise sous tension...

Comme ils ont déjà tout refermé, je ne saurai pas aller placer une prise de taque et laisserai le xvb donc au bornier. Je suppose que bon nombre de ménage ont le même branchement non conventionnel ?

Ma question était de savoir si je peux laisser leur câblage en l'état ou si je dois ajouter un pontage dans le bornier entre 2 et 3. Je vais tenter le support BOSCH



Fgalette

• 24 Août 2017

• #6

il faut un pont aussi entre les 2 autres bornes, en face du pont de droite.

Si tu testes la taque comme cela (essaye) une partie ne chauffera pas.



Cory

• 24 Août 2017

• #7

Bonjour,
Attention il est est interdit de raccorder un appareil mobile avec du câble rigide, comme dit par supertoto et confirmé par flashman et omega.
En cas de sinistre vous aurez les pires problèmes vus que cette installation n'est pas conforme, et sans compter les risques de mauvais contacts qui peuvent être à l'origine de grave soucis.



B

bensys2

• 24 Août 2017

• #8

Bonjour fgalette,
Merci pour ta réponse. Je vais faire le test.
Bonjour Cory,
Merci pour ton avertissement. Je vais également faire la remarque aux monteurs de cuisine, qu'ils ne reproduisent plus cela chez d'autres particulier.
Un radiateur électrique mural est-il également considéré comme mobile et nécessite obligatoirement une fiche branchée à une prise ?



B

bensys2

• 24 Août 2017

• #9

J'aimerais qd même présenter une preuve auprès du cuisiniste, connais-tu le chapitre du RGIE dédié à cette remarque?

Et avec quel type de câble dois-je venir me connecter au bornier de la plaque a induction?



Dernière édition: 24 Août 2017

flashman

• 24 Août 2017

• #10

Du CTMB 5G2,5.


Pour l'article, pas envie de chercher mtnt, désolé... Suffit de chercher... Ce que l'on devrait faire pour le poster...

Mais c'est vraiment la base ça... Tout ce qui est mobile et tout ce qui est cordon d'alimentation doit être en fil souple, tout ce qui est fixe est fait en rigide. Par exemple, on ne peut pas brancher une fiche sur un xvb, c'est interdit, il faut du souple.

De +, pour une taque, il y a des contraintes de chaleur, ce pourquoi le xvb n'est pas prévu, il faut un câble prévu pour comme le ctmb.



Dernière édition: 25 Août 2017

omega.067

• 24 Août 2017

• #11

bensys2 a dit:

J'aimerais qd même présenter une preuve auprès du cuisiniste, connais-tu le chapitre du RGIE dédié à cette remarque?

Cliquez pour agrandir...

tiens, tu s'rais pas de la famille à Dc85, dès fois ??
1/2schell
