Branchement TECO 30(0)ma 3x230

Bonjour à tous,

C'est pas facile de trouver un sujet sur lequel il n'y a pas déjà une réponse ici et je commence mon premier message en remerciant tous ceux qui m'ont aidé sans le savoir dans la petite rénovation électrique que j'entreprends dans ma maison.

Il reste encore beaucoup de mystères mais souvent une recherche google <question> +bricozone et la réponse est trouvée en 3 secondes. C'est magique.

Il y a une chose pour le moment que je n'ose pas connecter et qui commence à être urgent car ores-man arrive dans quelques jours remplacer le compteur, ce sont les différentiels (je vous rassure il y en a déjà, mais ils sont plus vieux que moi)

J'ai donc acheté des TECO 300 et 30ma pour remplacer les existants.

Ref https://gigatek.be/nl/teco-differentieelschak-tc-4p-40a-30ma-type-a--tecf9404003a

Et dans la doc je trouve les infos contradictoires.

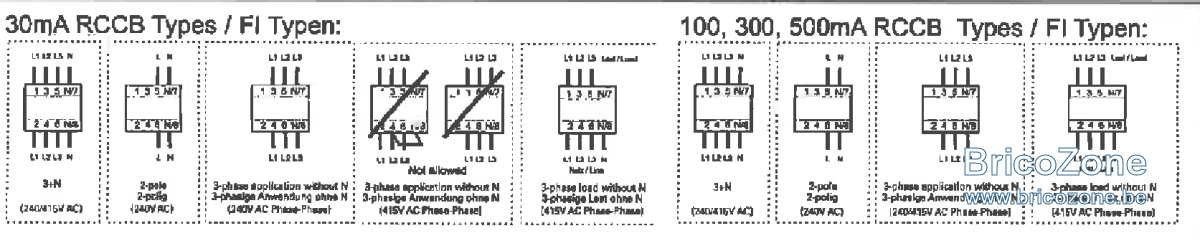

Ici ça me dit de brancher L1 L2 L3 respectivement sur les bornes L2 L3 N du différentiel.

C'est pas très clair sur l'image mais ça dit "3 phases application without N (...) 240V AC phase-phase"

https://assets.gigatek.be/product/744403d1a3dadeb8d238ac302afa8e5c.pdf

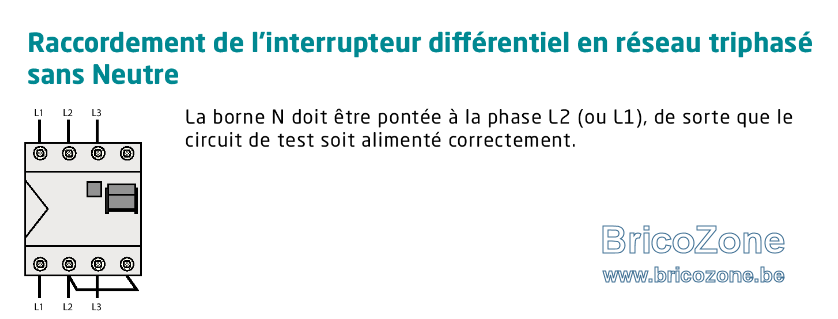

Et dans l'autre document pour le même modèle ça demande de ponter L1 ou L2 sur N

https://assets.gigatek.be/product/bb33367bd6c4d377acd68775b4a9622d.pdf



Quelqu'un aurait une idée de l'info importante que je loupe ?

On est d'accord que dans le schéma 2, si c'est lui qui a raison, l'alimentation compteur arrive par le bas ? Aka que le pontage se fait à l'arrivée et non à la sortie ?

J'avais en tête d'arriver par le haut et de distribuer en bas avec un peigne mais du coup je suis obligé d'alimenter par le bas ou pas ?

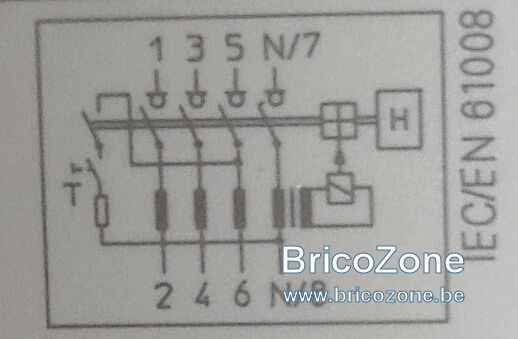

Le schéma sur la machine :



Merci d'avance !

Il n'y a qu'a câbler avec des peignes tripolaires

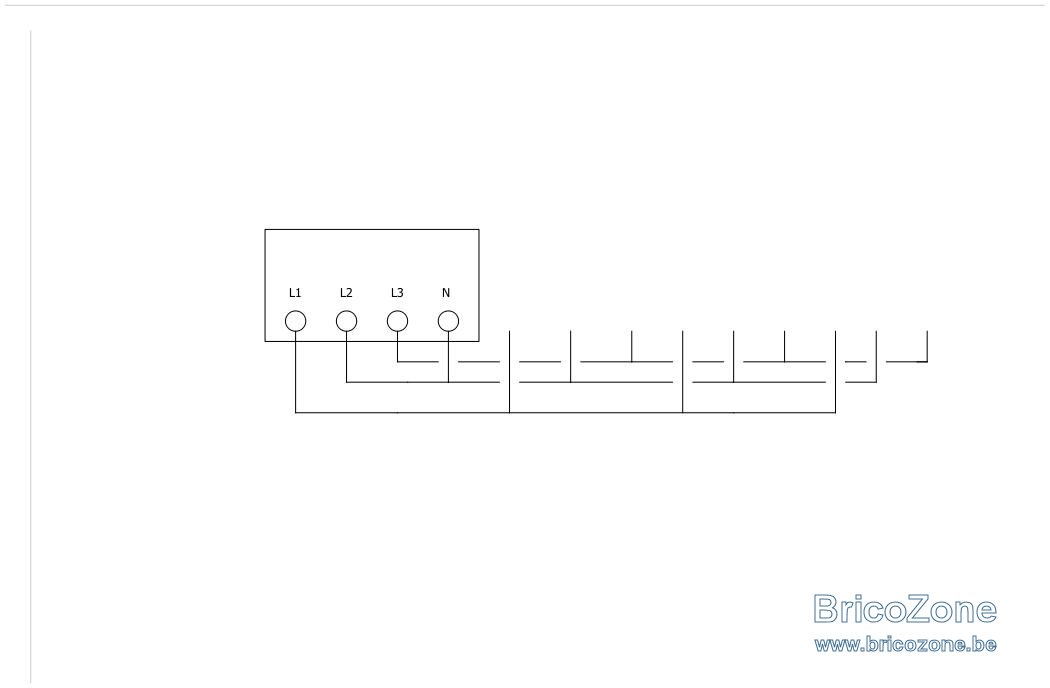

Ok donc j'arrive en haut sur L1/L2/L3 et je mets un peigne qui reliera naturellement L1 et N peu importe le sens.

C'est ce que j'avais en tête, merci !

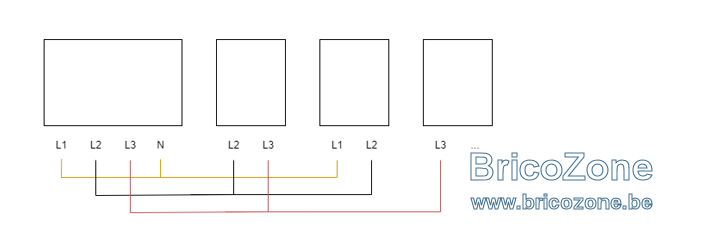

Attention pour votre installation vous devez utiliser des peignes tripolaire pas des tétras et faire le pontage entre le neutre et L2

Schéma valable uniquement sur réseau 3x230V.
En réseau 3x400+N utiliser l'autre schéma.

L_V ne nous a pas renseigné sur le type de schéma.

Si le diff est à gauche, le pontage via le peigne fonctionne bien

Tu a raison.
Et c'est mieux comme cela

Oui oui 3x230 c'était dans le titre En 3x400+N la question ne se posait pas vraiment.

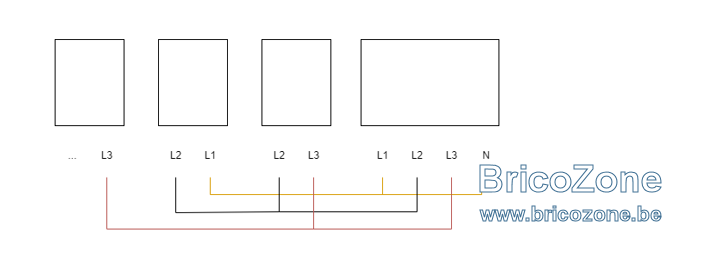

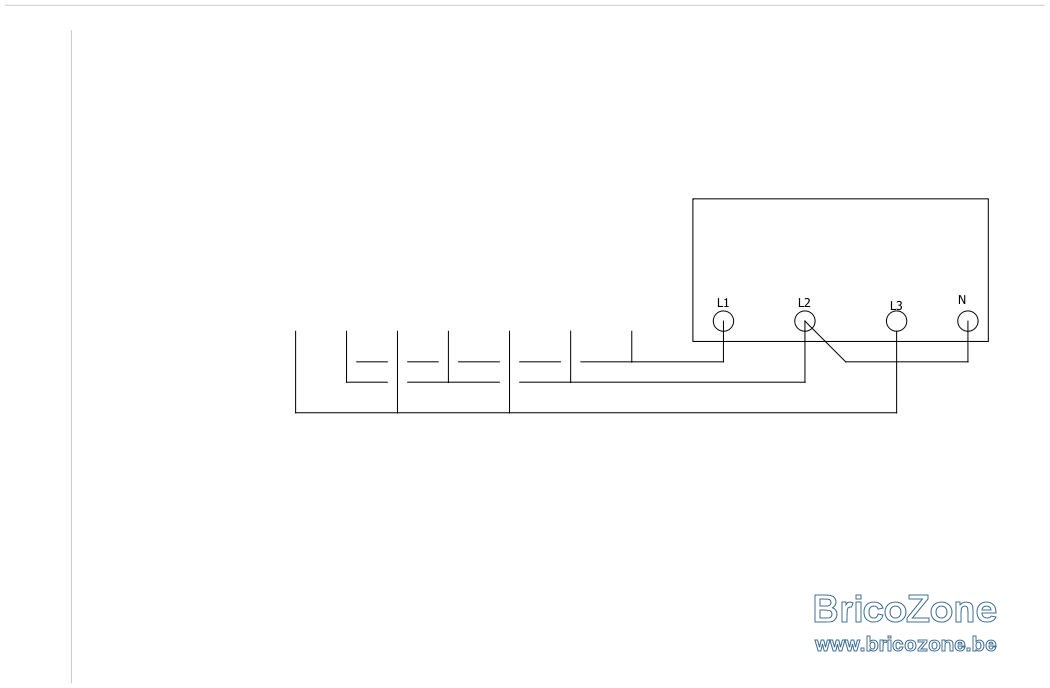

On serait plutôt là dessus avec le peigne tripolaire, non ?



Et dans l'autre sens

Oui.

narval a dit:

Non Vos schéma en tétra sont mauvais. Après diff en L2 et L3 sort du 400V

Cliquez pour agrandir...

Mais il n'a pas de tétra, il a du tri.
