Brancher Condensateur pour pompe piscine 3 fils sur 2 fils

F

Frankuss

• 28 Juin 2017

• #1

Bonjour à tous,

Ma pompe bloque à chaque fois que je veux la redémarrer .
Après quelques recherches, j'ai vu sur le net que ce serait le condensateur qui à claqué.
J'en ai recommander un mais le vendeur ma fourni un 2 fils alors que celui d'origine à 4 connexions (3 utilisé comme sur le schema).
J'ai fait un petit schema de mon system avant modification.

Au début, par deduction , j'ai branché le fil noir et bleu ensemblent sur un des fils du nouveau condensateur et l'autre fil bleu qui est seul sur le deuxieme fil du condensateur mais rien ne se passe...
Bon je ne suis pas electricien du tout pour info :/

Merci pour vos réponses



pegase

• 28 Juin 2017

• #2

pourquoi pas une photo avec la plaque à borne et le condensateur ?



F

Frankuss

• 28 Juin 2017

• #3

Certes, voici :



pegase

• 28 Juin 2017

• #4

Enlever le fil bleu du sucre et raccorder un blanc venant du condensateur
Mettre le fil bleu venant du moteur avec le fil blanc sur le sucre
connecter le fil noir du moteur avec l'autre blanc du condensateur



F

Frankuss

• 28 Juin 2017

• #5

Tiens, bizzare .. il ne se passe rien ... j'espere ne pas avoir brulé le condensateur avec un mauvais branchement juste avant :/



F

Frankuss

• 28 Juin 2017

• #6

OUPS !!! j'avais oublié de remettre les plombs
ça fonctionne beaucoup mieux maintenant
Un grand merci à toi Pégase ! vraiment sympas d'avoir pris du temps pour m'aider

A++



pegase

• 28 Juin 2017

• #7

la prochaine fois tu postes directement une photo c'est plus facile car sur les moteurs j'en connais un bout


je suis content de t'avoir dépanné



F

Frankuss

• 28 Juin 2017

• #8

Ben oui mais je pensais que ce serais plus clair avec un schema mais bon ..
En effet, je vois que tu en connait un bout oui quelques fois, je me dis que j'aurais du faire électricité à l'école.
C'est super pratique et intéressant.



pegase

• 29 Juin 2017

• #9

il n'est jamais trop tard pour apprendre au lieu de rester devant une TV
http://tinyurl.com/y9nr28yp
Bonne journée



S

Spiderfab

• 3 Mars 2019

• #10

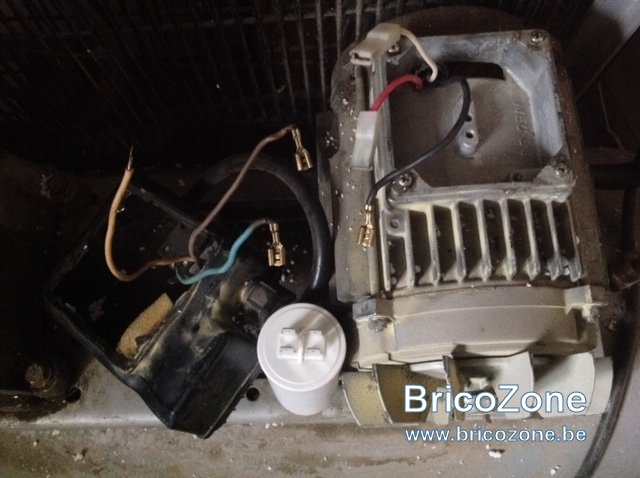

Bonjour à tous
je rebondis sur le sujet pour un ami qui n'arrive plus a retrouver le bon branchement pour son compresseur.....j'ai essayé plusieurs configurations mais rien n'y fait , j'espère que je n'ai pas grillé le condensateur (neuf) de démarrage....
merci d'avance pour votre aide
@+Fab



pegase

• 14 Mars 2019

• #11

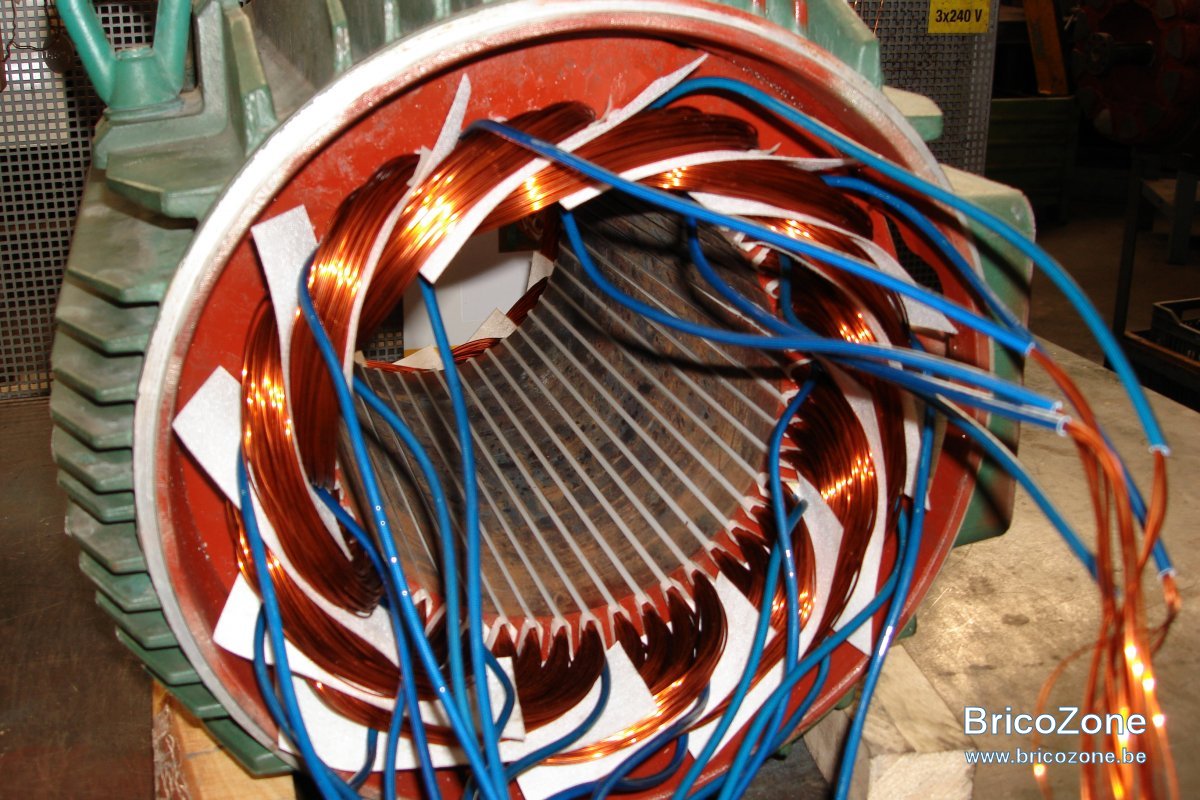

il faut mesurer la résistance des circuits pour déterminer les bobines moteur et démarrage mais voici un schéma

Bon courage



Dernière édition: 16 Mars 2019

S

Spiderfab

• 14 Mars 2019

• #12

Salut pegase
J ai un multimètre mais pourrais tu détailler la manip a faire entre les différentes couleurs de fils sur ma photo et les resultats a trouver .
Je ne suis pas electricien mais avec un bon tuto je devrais m en sortir ✌
Merci d avance
@+Fab



pegase

• 14 Mars 2019

• #13

Verifie que la tension (230V) arrive bien sur le bleu et le brun ensuite

Mesure la résistance (en ohm x 1 ou x 10) entre le fil blanc et le fil noir venant du moteur
ensuite entre le fil brun et le fil noir venant du moteur tu dois avoir la même résistance

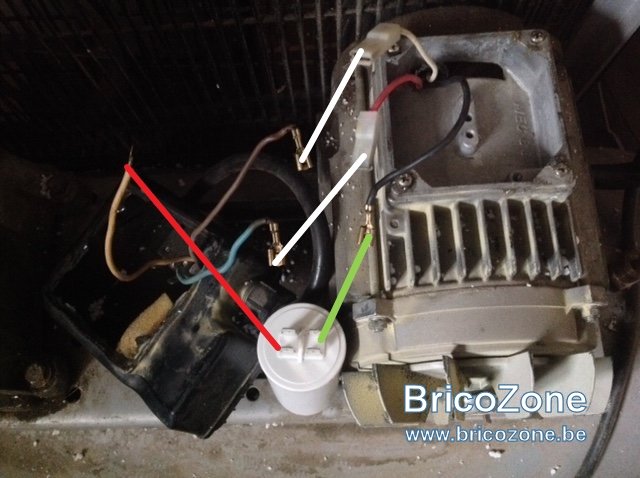

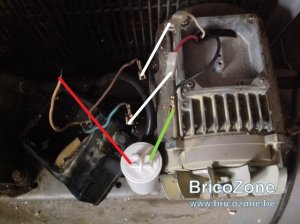

Mais fais l'essai avec ce montage.



pegase

• 14 Mars 2019

• #14

Voir aussi le tuto sur la vidéo



S

Spiderfab

• 14 Mars 2019

• #15

Merci pour ta réactivité !!!!!
Je vais faire un essai de montage comme indiqué et te redis vite
@+Fab



S

Spiderfab

• 14 Mars 2019

• #16

je reviens donner des news , le moteur "ronfle" , à l'air de vouloir partir ,il force .....mais non....rien ne bouge
mon collègue me dit qu'il fallait l'aider avant pour le démarrer....donc je supposais un pb de condo démarrage.

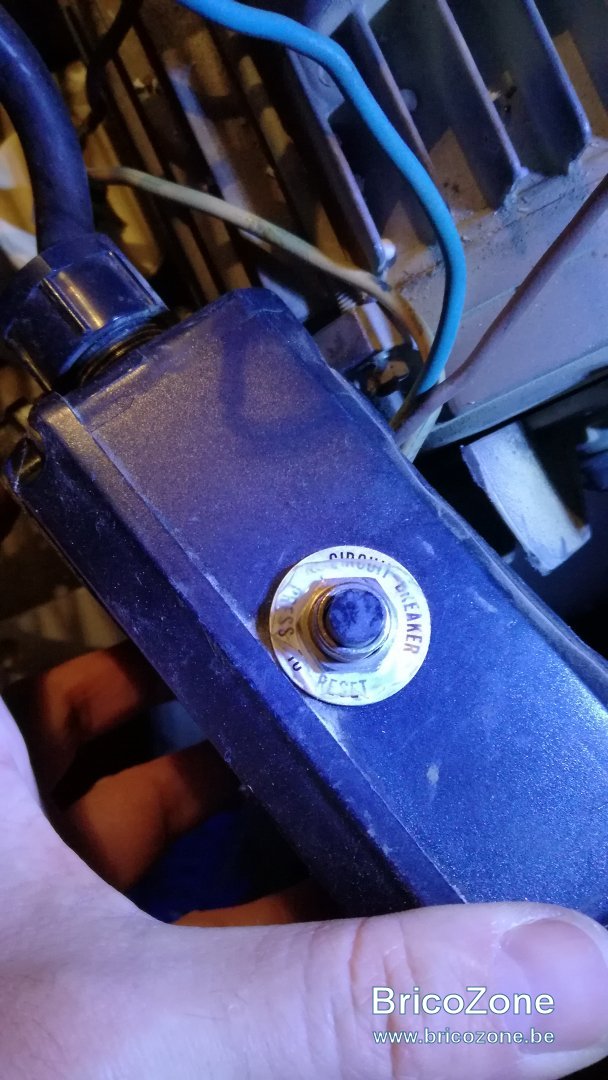

ci joint le montage ainsi que la photo d'un bouton poussoir inconnu....
si tu as une idée....
je vais me pencher sur ta video pour essayer de comprendre.....
@+Fab



pegase

• 15 Mars 2019

• #17

il se peux que le bouton "reset" soit ouvert
vérifier qu'il est bien enfoncé



S

Spiderfab

• 15 Mars 2019

• #18

Comme tu peux le voir sur l autre photo , rien n est branché sur ce bouton reset...



pegase

• 16 Mars 2019

• #19

peux tu me dire d'ou viens le fil blanc ?

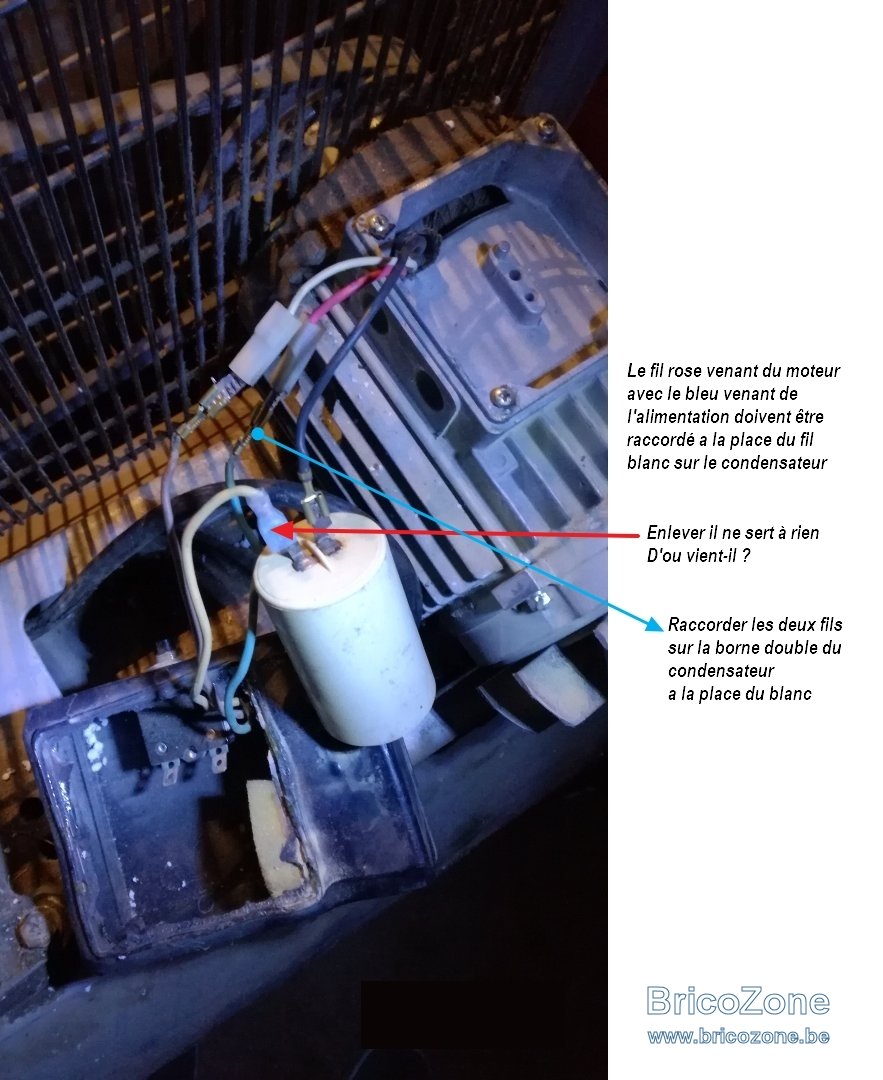

Voici un autre essai à faire Voir image



S

Spiderfab

• 16 Mars 2019

• #20

salut
je teste tout ça et te redis rapidement.
pour le blanc .....aucune idée je vais regarder.
donc bleu + rouge branchés sur une borne du condo et je retire le "beige bizarre"
