Bruit dans les canalisations d'eau (bis)

Stanley · 28 Juin 2010

MDe;291827 a dit:
Comment ? Il n'est pas encore viré celui-là !! ;-)

ben non

mais il y a peut-être moyen de le remplacer par le clapet AR que j'ai enlevé

:cryx:

Stanley · 28 Juin 2010

au passage, quand je vois cette photo, je me demande bien comment je vais l'enlever celui-là 8-|

il ne peut pas tourner sur lui-même, il est trop proche du mur

dites-moi pas qui faut tout démonter hein !

MDe · 28 Juin 2010

Il existe une règle toute simple: si ça a été monté, ça doit pouvoir se démonter ;-)

Jped · 28 Juin 2010

MDe;291848 a dit:
Il existe une règle toute simple: si ça a été monté, ça doit pouvoir se démonter ;-)

Deuxième règle presque aussi simple : si ça a été monté en galva, on a vissé chaque bout après l'autre sur des longueurs parfois considérables, donc pour démonter il y a 3 solutions :

dévisser le dernier truc, puis l'avant dernier, puis l'antépénultième, puis le précédent et ainsi de suite jusqu'à la pièce convoitée... Et tout remonter dans l'ordre inverse.
disquer le tuyau, le fileter et poser un raccord Union
espérer que le monteur d'origine a eu la bonne idée d'intercaler de ci de là un raccord 3 pièces

Jped · 28 Juin 2010

Stanley;288838 a dit:

Au fait, il y a une faute de conception dans ce montage. Je vous laisse chercher :=)

Stanley · 28 Juin 2010

Jped;291898 a dit:
Au fait, il y a une faute de conception dans ce montage. Je vous laisse chercher :=)

il me semble que la vanne à la sortie de l'adoucisseur est à l'envers...

Jped · 28 Juin 2010

Stanley;291907 a dit:
il me semble que la vanne à la sortie de l'adoucisseur est à l'envers...

Nenni, ce n'est point cela.
Je parle d'ailleurs d'une faute de conception, pas de mise en œuvre...
Tout est dans la photo.
Bonne recherche.

rabot · 28 Juin 2010

Le réducteur n'est pas au bon endroit.

Stanley · 28 Juin 2010

mmhm... alors ça doit sans doute être les deux angles droits successifs qui donnent un angle à 180°.

Stanley · 28 Juin 2010

Jped;291897 a dit:
Deuxième règle presque aussi simple : si ça a été monté en galva, on a vissé chaque bout après l'autre sur des longueurs parfois considérables, donc pour démonter il y a 3 solutions :

dévisser le dernier truc, puis l'avant dernier, puis l'antépénultième, puis le précédent et ainsi de suite jusqu'à la pièce convoitée... Et tout remonter dans l'ordre inverse.

disquer le tuyau, le fileter et poser un raccord Union

espérer que le monteur d'origine a eu la bonne idée d'intercaler de ci de là un raccord 3 pièces

est-ce que tu peux développer un peu le point 3 ?

ce soir je vais ré-attaquer la bête !

s.p.14 · 28 Juin 2010

Je me lance pour l'erreur de conception
Je ne connais pas du tout ce genre d'appareil mais par logique, je dirais que l'arrivée et la sortie se font sur la même ligne, juste séparées par des vannes. Où peut-être s'agit-il d'un bypass?

Stanley · 2 Juillet 2010

Jped;291898 a dit:
Au fait, il y a une faute de conception dans ce montage. Je vous laisse chercher :=)

Jped, on t'attend ;-)

Jped · 2 Juillet 2010

rabot;291980 a dit:
Le réducteur n'est pas au bon endroit.

Rabot a mis le doigt dessus, mais

pourquoi ce réducteur n'est pas au bon endroit ?
et que risque-t'il de se passer ?

Jped · 2 Juillet 2010

s.p.14;291995 a dit:
Je me lance pour l'erreur de conception
Je ne connais pas du tout ce genre d'appareil mais par logique, je dirais que l'arrivée et la sortie se font sur la même ligne, juste séparées par des vannes. Où peut-être s'agit-il d'un bypass?

Il s'agit d'un bypass : en fermant les deux vannes branchées à l'adoucisseur et ouvrant celle du milieu, on bypasse l'adoucisseur (pour entretien, ou en cas de panne)

Jped · 2 Juillet 2010

Stanley;291994 a dit:
est-ce que tu peux développer un peu le point 3 ?

ce soir je vais ré-attaquer la bête !

peux-tu montrer un peu l'amont et l'aval, que je voie ce qui serait possible ?

Une solution parmi d'autres serait de :

scier ou disquer le bout de tube blanc entre la vanne et le réducteur,
dévisser ce dernier,
remplacer réducteur et bouts du tube par
- ton clapet de réemploi (facultatif)
- un raccord 3 pièces
- un nouveau bout de tube fileté tout fait ("mamelon en tube ou "tonneau") de la longueur adaptée

Stanley · 2 Juillet 2010

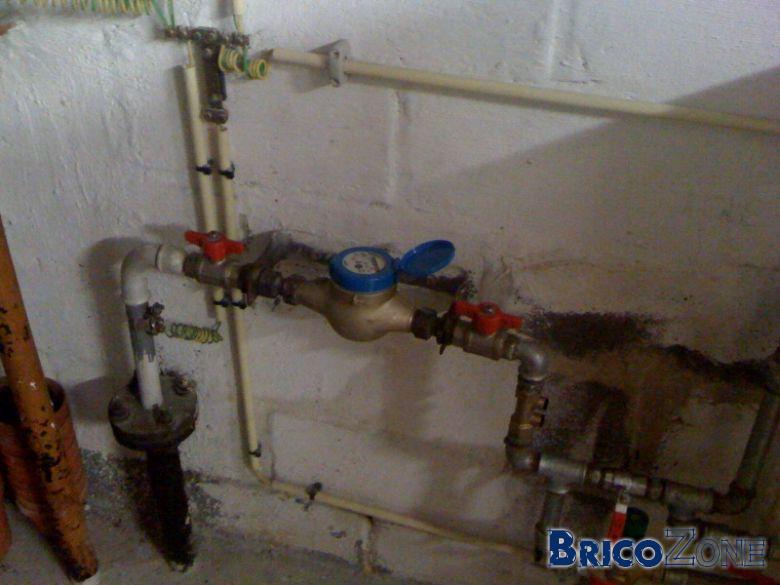

L'arrivée

Le bypass

la remontée

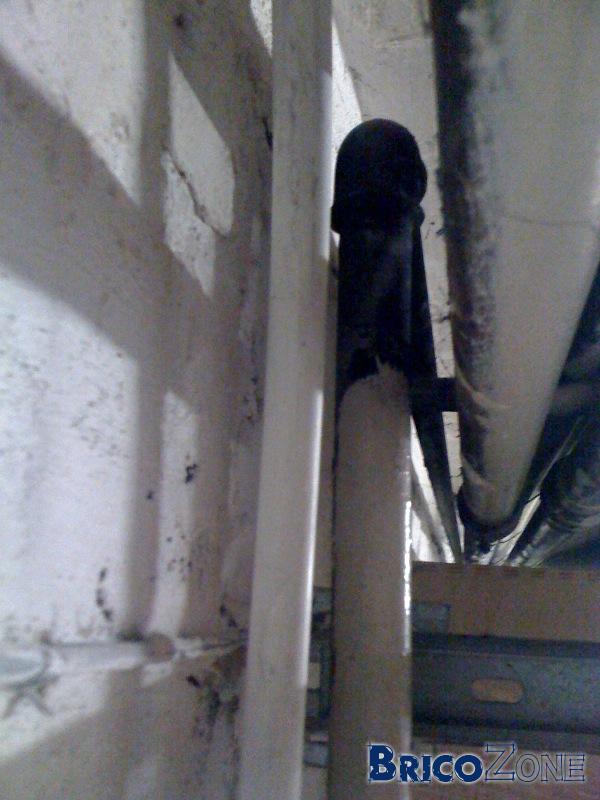

et un coude vers la droite

Stanley · 3 Juillet 2010

Jped;293351 a dit:
Rabot a mis le doigt dessus, mais

pourquoi ce réducteur n'est pas au bon endroit ?

et que risque-t'il de se passer ?

un réducteur ? où ça ?

c'est un réducteur en T ? le raccord avec la partie peinte en blanc ?

rabot · 3 Juillet 2010

Le réducteur se trouve tout en bas,avec la molette verte.Il devrais selon mes faibles connaissances,se trouver après le compteur,pour régler la pression sur l'ensemble de votre réseau priver.

Stanley · 3 Juillet 2010

ah, je pensais qu'un réducteur était l'élément, le mamelon ou autre qui permet de changer de diamètre de tube.

Mais apparemment réducteur = limiteur de pression... alors il y en a 2, un bleu et un vert.

Le bleu se trouve juste avant l'adoucisseur et est réglé sur 6 bars...
Le vert se trouve plus loin (et pour l'instant est ouvert au maximum). Il ne sert à rien.
Je suppose qu'il avait son utilité avant l'installation de l'adoucisseur et que le plombier, par commodité, l'aura laissé en place.

J'ai appris sur ce fil qu'un limiteur de pression crée beaucoup de turbulences... ce qui pourrait être la raison du bruit que j'ai dans mes canalisations.

J'ai l'intention de refaire toute cette partie, mais avant de le faire, je souhaite connaître la cause et ne pas répéter l'erreur qui a été commise.

Jped · 3 Juillet 2010

Stanley;293378 a dit:
la remontée

ok, voir si le manchon en bas est G/D, si oui, le tourner pour démonter, si non scier quelque part et insérer raccord Union et un bout de tube comme expliqué plus haut.
Je retirerais ce 2ème réducteur de pression mais pas remettre le clapet à la place, je n'en vois pas l'utilité.
