Cabane sur pilotis

J

Jkyfree

• 5 Avril 2020

• #1

Bonjour,

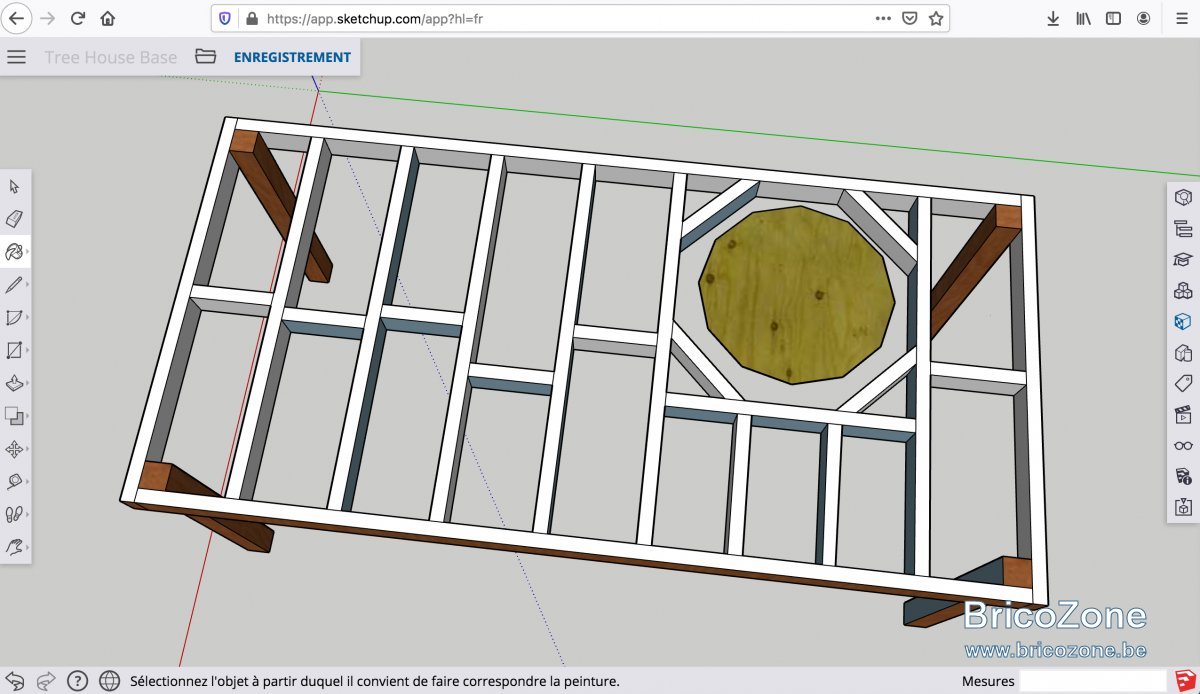

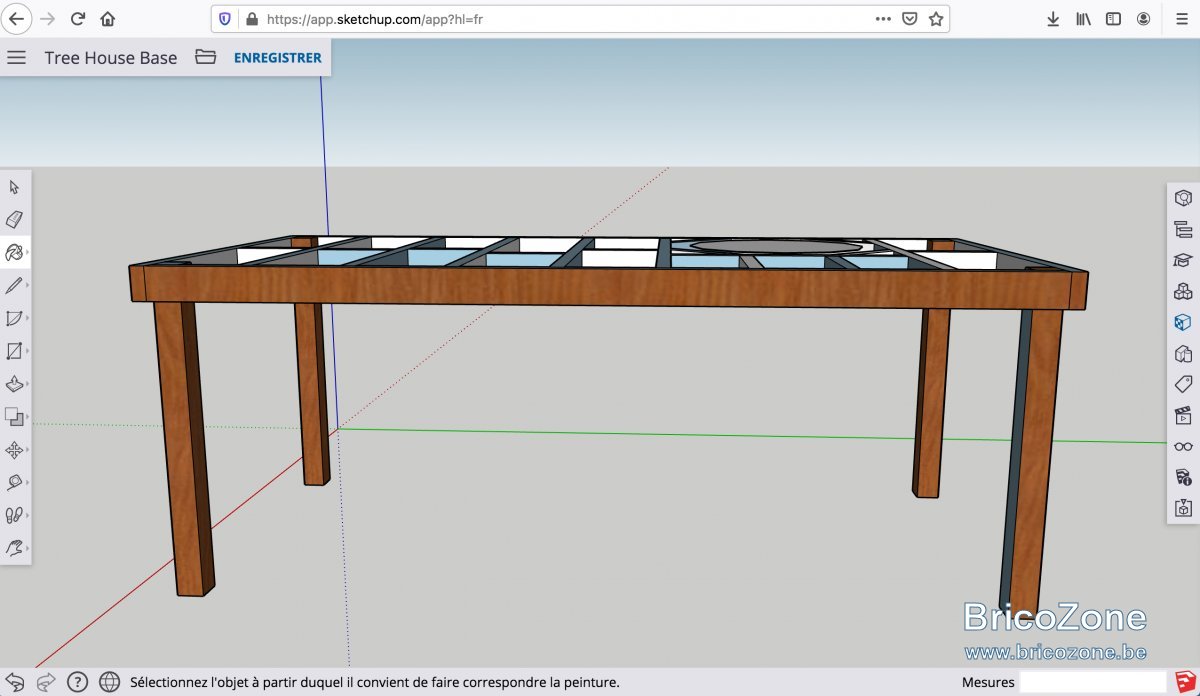

Je souhaiterais construire une cabane dans un arbre pour mes enfants. L'arbre en question est un saule, donc fragile. Pour cela, je pense plutôt à une cabane sur pilotis autour de l'arbre. J'ai réalisé des plans sur SketchUp. Il s'agirait d'une terrasse de 1,80m x 3,80m et d'une hauteur d'1,50m. Pensez-vous que je puisse utiliser du Douglas ou de l'épicea pour les pilotis (12x12 cm)? Ou dois-je utiliser du bois plus solide? Pour les poutres et les solives, je pense également utiliser du Douglas 15 x 6,3 cm. Des conseils?

Merci d'avance et bon confinement!



Ledeutsch

• 5 Avril 2020

• #2

Bonjour, ces 2 essences peuvent convenir.
Par rapport à ton plan, je placerais les supports verticaux sur des sabots. Et je mettrais les poutres en appui sur tes supports et pas fixés contre.

Ledeutsch.



jean_marc_cse

• 5 Avril 2020

• #3

j approuvé la réponse de @Ledeutsch .
si tu prévois de mettre une charge lourde sur la plateforme (cabane), peut être songer a ajouter un pilotis de plus au centre de la structure.

et sinon, très chouette projet! on veut les photos une fois terminé !



@lex

• 6 Avril 2020

• #4

Quel sera l'assemblage entre les poteaux verticaux et les horizontaux ?



J

Jkyfree

• 8 Avril 2020

• #5

Merci à Ledeutsch et jean_marc_cse pour vos idées!

Je peux en effet fixer les poutres en appui sur les poteaux verticaux (pilotis). J'utiliserais des tire fonds entre les 4 poutres horizontales. Quelle fixation me conseillez-vous entre les poutres et les poteaux?
Par contre, y'a-t-il vraiment un avantage à placer les poteaux verticaux sur des sabots plutôt que bétonnés dans le sol en ayant pris soin de recouvrir la partie enterrée du poteau avec un enduit de protection?

Pour le pilotis supplémentaire concernant la charge, devrais-je le placer au centre de la terrasse ou bien en rajouter deux (au milieu des longueurs de poutres)?

Et je crois surtout que le plus gros problème que je vais rencontrer sera de trouver le matériel en cette période de confinement! Des conseils concernant la livraison de bois et matériaux de construction (Brabant Wallon/Namur)?

D'avance merci à tous!



B

bouzid

• 8 Avril 2020

• #6

Bonjour,

Je suis aussi actuellement en pleine construction (plus à la fin qu'au début) d'une cabane sur pilotis de 3 x 3.9 m perchée à 1.9 m de hauteur. Concernant les poteaux verticaux, j'ai utilisé des poteaux de 9x9 cm, un total de 8 répartis en périphérie de la structure. Actuellement, pas de poteau au centre. L'ancrage au sol a été fait au moyen d'ancres en H fixées dans environ 150 kg de turbo béton par pied.

Si vous avez d'autres questions, n'hésitez pas

Bonne journée



J

Jkyfree

• 8 Avril 2020

• #7

Merci pour ta réponse, Bouzid!
As-tu des photos de la construction? Cela m'intéresserait beaucoup.

Bonne journée



V

v1d53e2

• 8 Avril 2020

• #8

Perso, j'en rajoute 2 au milieu de la grande longueur + au quatre coin un petit en diagonale.
Pour la pose, sur le poteau : https://www.manomano.fr/p/equerre-galvanise-dassemblage-avec-renfort-70x70x55mm-2534125
Pour les traverses : https://www.hubo.be/fr/p/sam-sabot-de-poutre-50x140x1-5-mm/86418.html

Si c'est une cabane pour enfant, j'épargnerais aussi les sabots aux pieds, je dougronne et betonne. En faisant attention de pas creer une cuvette dans le beton. A terme oui, c'est à la jonction sol air que le poteau lachera.



Ledeutsch

• 8 Avril 2020

• #9

Voilà le principe de fixation sur les supports de la cabane. Les vis sont des 5x70

Ledeutsch.



Ledeutsch

• 8 Avril 2020

• #10



Ledeutsch

• 8 Avril 2020

• #11



Ledeutsch

• 8 Avril 2020

• #12



B

bouzid

• 8 Avril 2020

• #13

Bonjour,

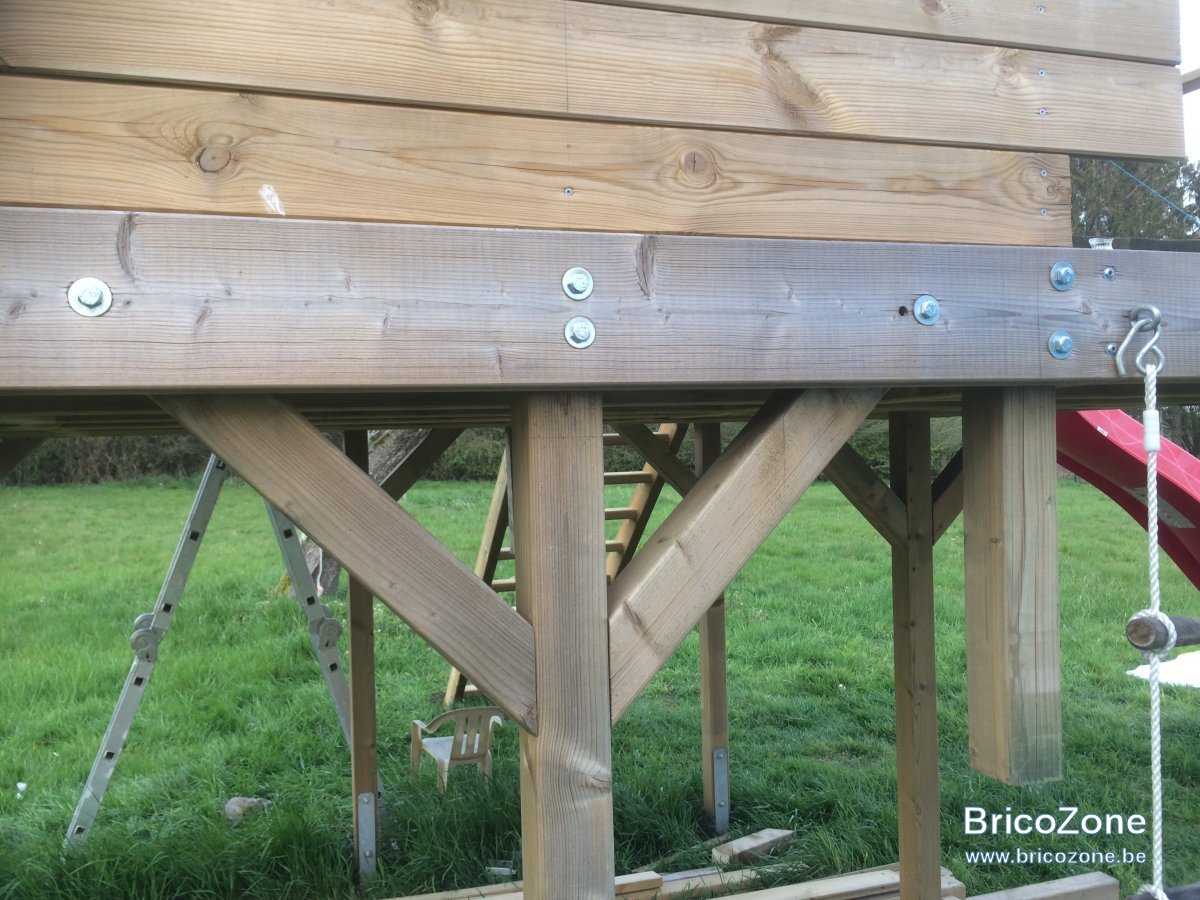

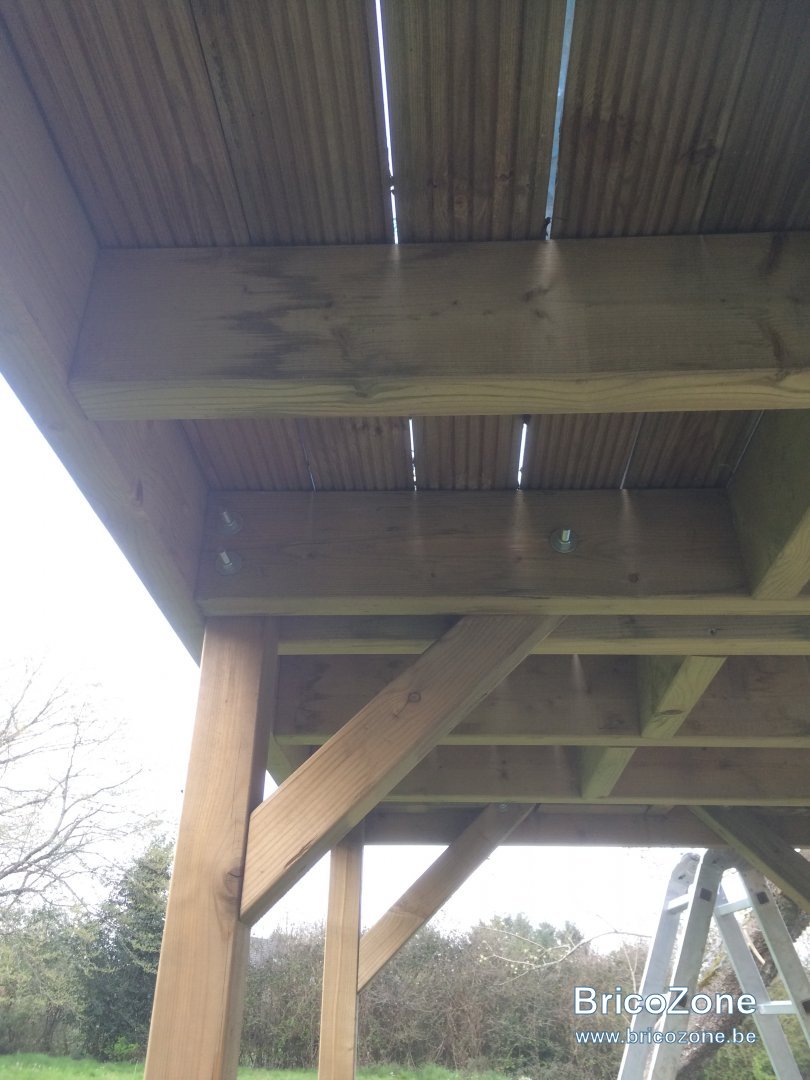

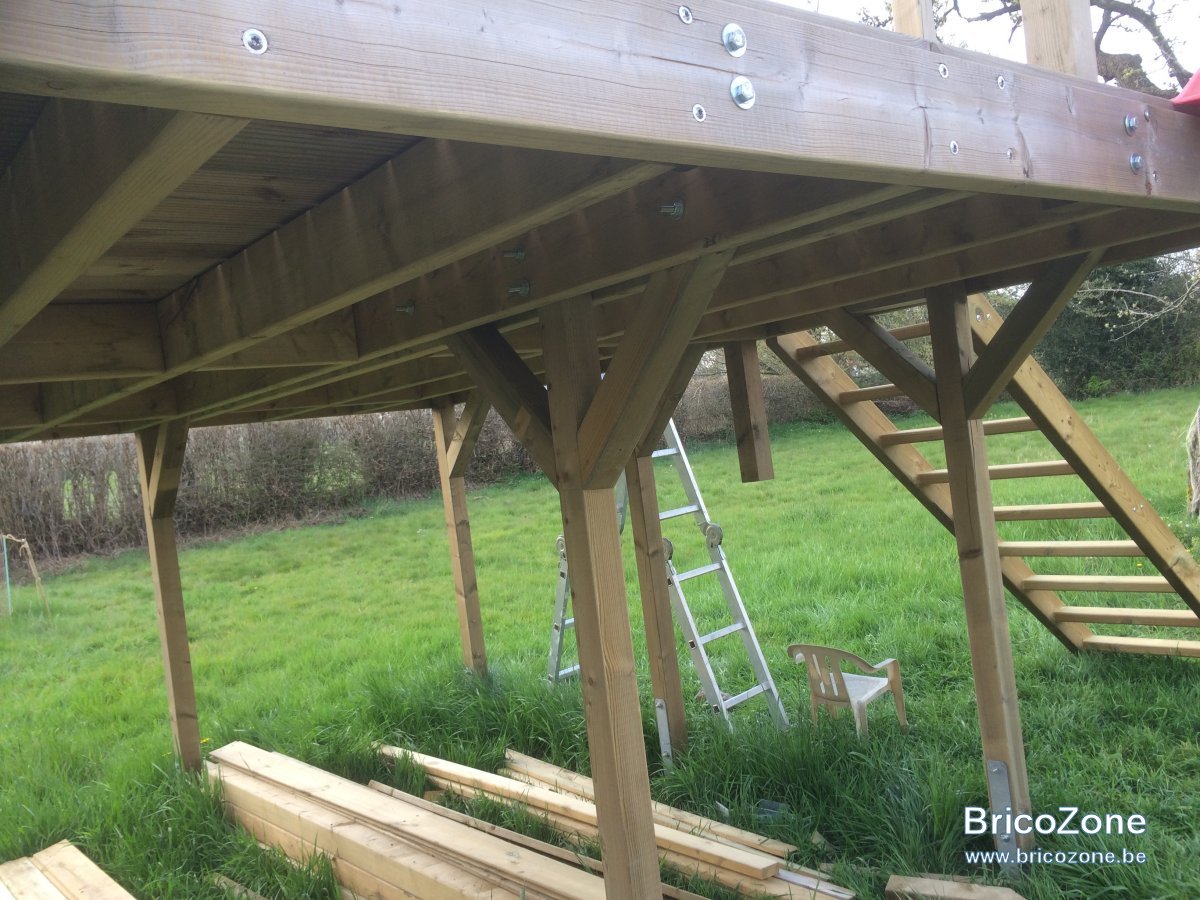

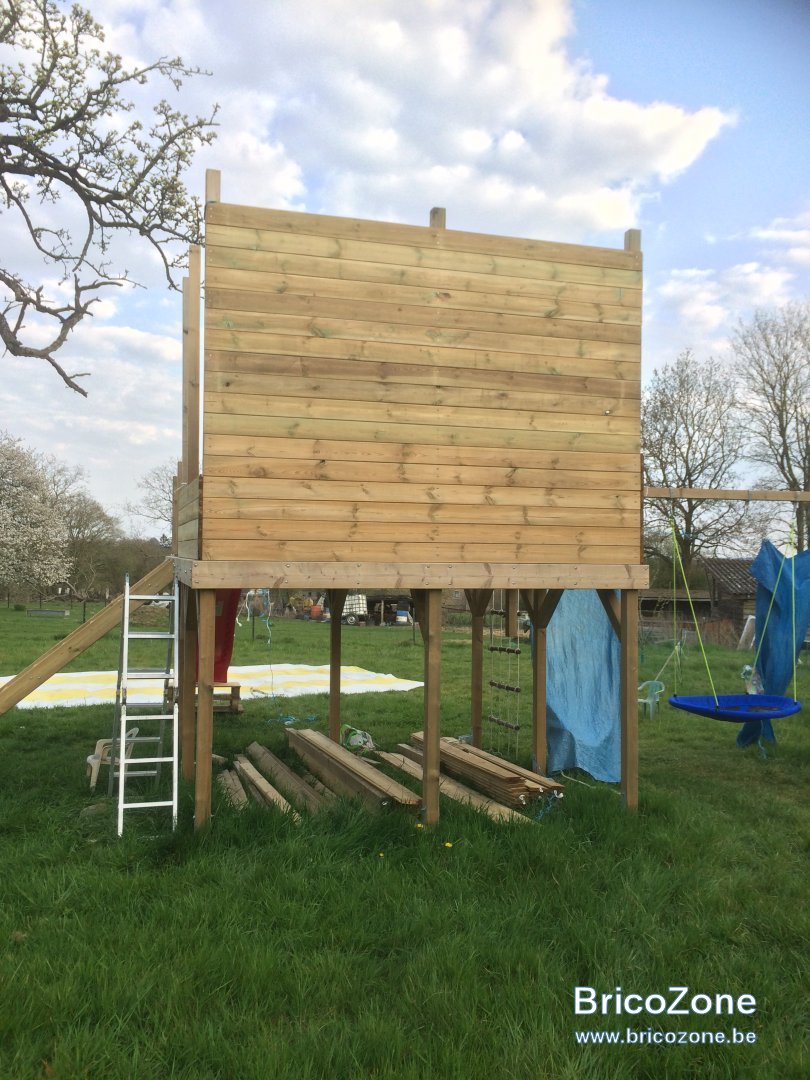

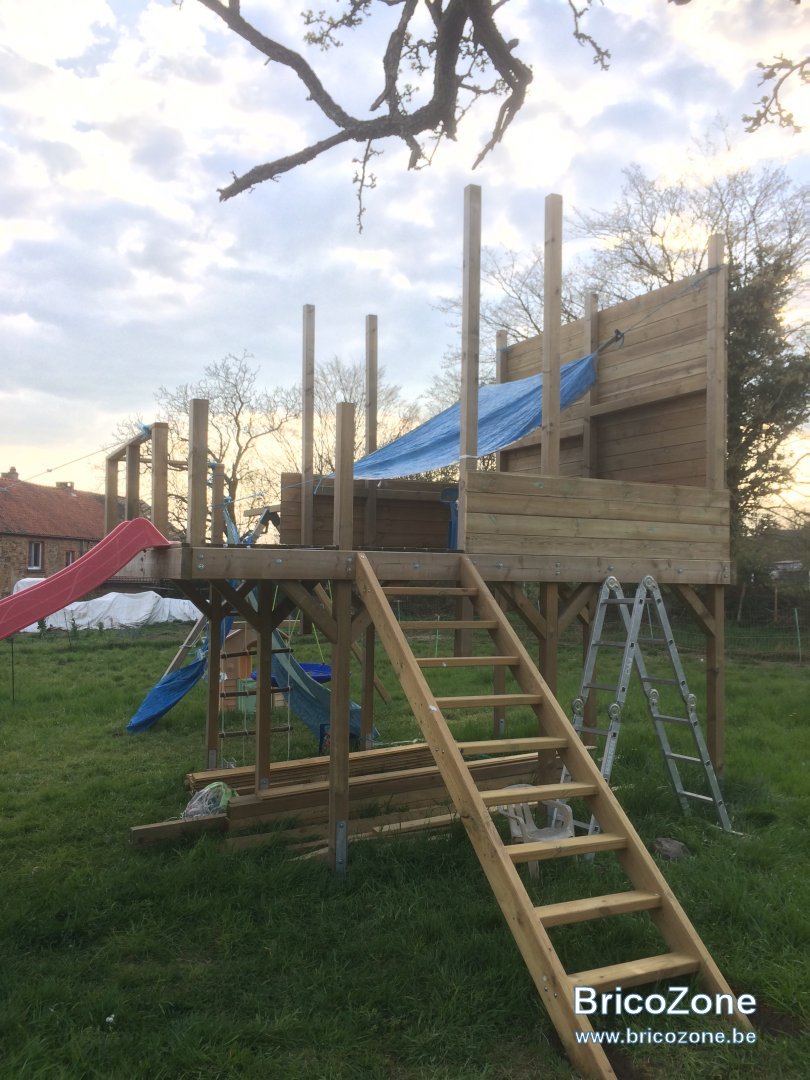

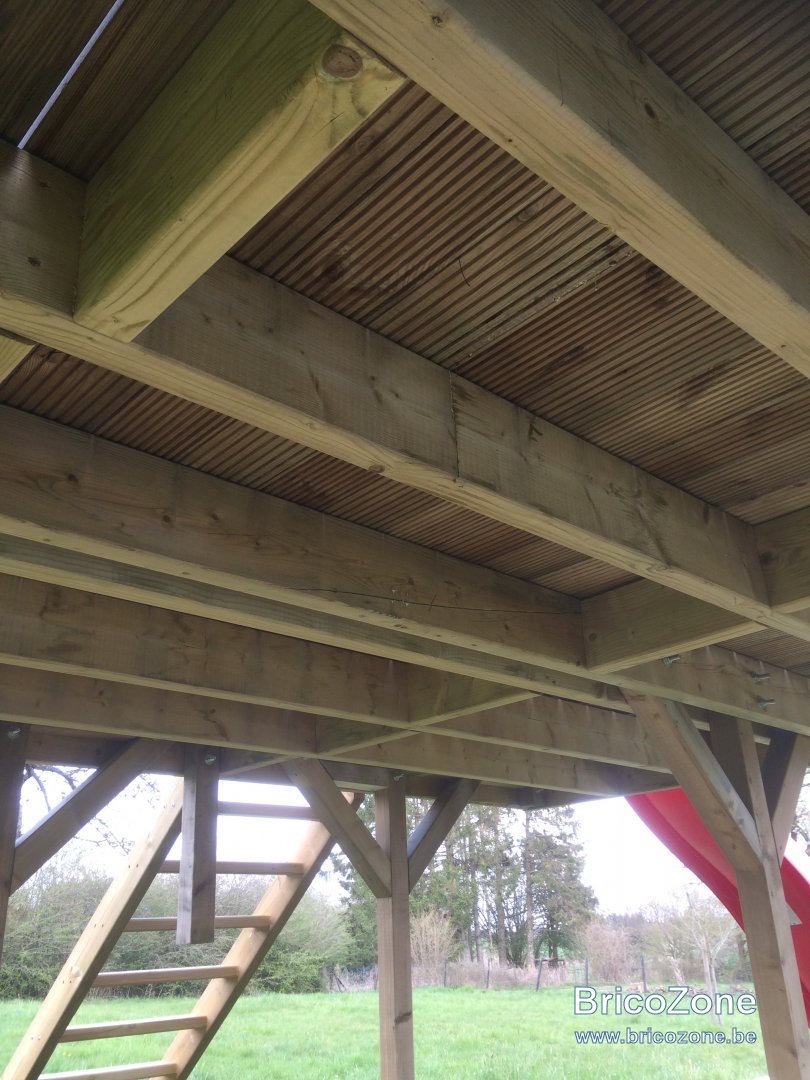

Voici quelques photos de la cabane en construction



jean_marc_cse

• 8 Avril 2020

• #14

bouzid a dit:

Bonjour,

Voici quelques photos de la cabane en construction

Voir la pièce jointe 62254

Voir la pièce jointe 62255

Voir la pièce jointe 62256

Voir la pièce jointe 62257

Voir la pièce jointe 62258

Cliquez pour agrandir...

Superbe réalisation, magnifique !



sonyagiova

• 8 Avril 2020

• #15

superbe Bouzid! Un grand projet pour des enfants heureux. Madame souhaite un portique pour Pâques mais quand on voit les prix des kits et ce que vous avez fait. Chapeau.



J

Jkyfree

• 9 Avril 2020

• #16

Super, Bouzid! Un grand merci pour les photos!



A

A.L.

• 9 Avril 2020

• #17

@bouzid
Comment as-tu fixé les contrefiches entre poteaux et poutres?



B

bouzid

• 9 Avril 2020

• #18

Bonjour,
Concernant les fixations :


- les contrefiches sont fixées au niveau des solives par un système de boulons (12 mm de diamètre) et au niveau des poteaux verticaux par des vis

- les montants verticaux sont fixés aux solives (57*170) au moyen de boulons et écrous, 2 boulons à chaque intersection

- les solives qui ne prennent pas appui sur un montant vertical sont fixées aux solives périphériques au moyen de 2 vis de 8*180 à tête plate (spax) par intersection, l'espacement entre chaque solive est de 35-40 cm.

- le chainage entre les solives est aussi fixé au moyen de vis 8*180

Si vous avez d'autres questions, n'hésitez pas

Bonne journée



V

v1d53e2

• 9 Avril 2020

• #19

C'est dans ma liste pour la maison (en 145eme position...). Combien de temps de travail de ton coté pour ce super travail ?



B

bouzid

• 15 Avril 2020

• #20

Bonjour,

Le temps total déjà passé sur la cabane est difficile à estimer car je suis maniaque et je cogite beaucoup avant d'agir. Je dirais donc facilement 15 jours à temps plein...
