Cablage de mon coffret

I

Infosam

• 3 Septembre 2021

• #1

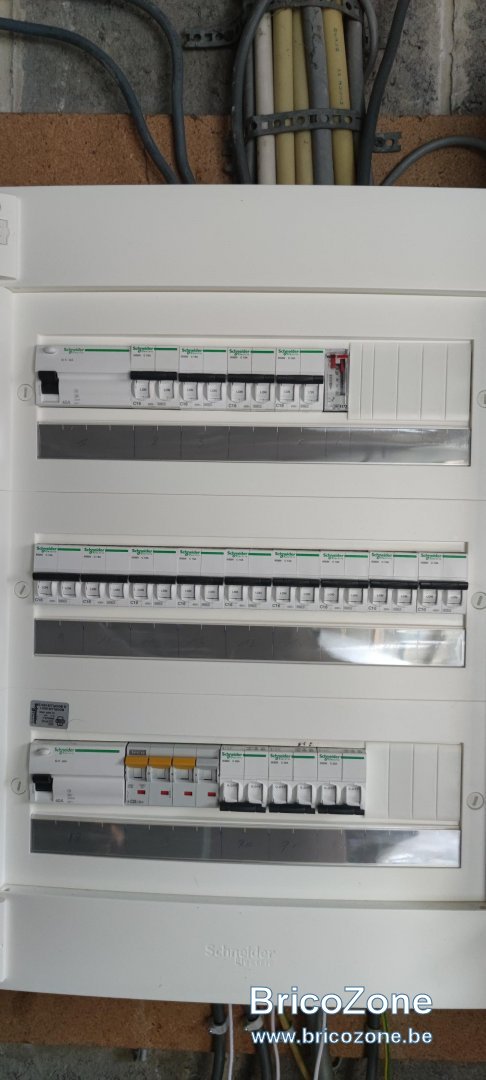

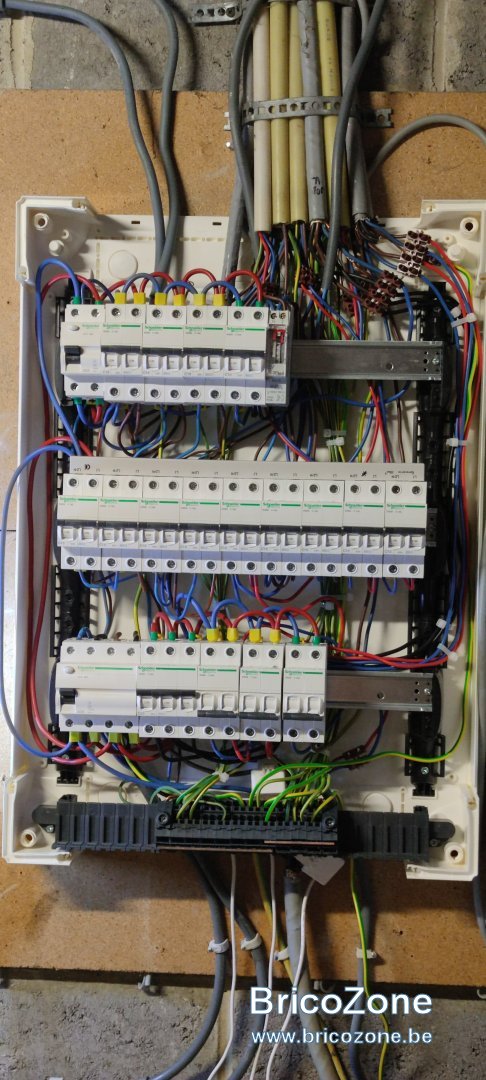

Voila,

Travail du jour remplacement des cables 4mm2 par des 6mm2 souples avec cosses comme recommande par les pros de Bricozone



I

Infosam

• 3 Septembre 2021

• #2

supertoto a dit:

Souple entre les rangées, mais peignes entre les disjoncteurs.

Une arrivée en triphasé 400 ( tétrapolaire ) et un départ en triphasé 230 ?? ( tripolaire ) il alimente quoi ?

Cliquez pour agrandir...

J ai mis un peignes ou je pouvais en mettre facilement un. Sur la rangé du dessus il y a le timer qui m'embêtait, et la rangée du bas justement le tetra.

Pour celui ci c est ce qui alimente la taque de cuisson et le four (ancienne ligne j'ai remplacé le disjoncteur et le tableau mais gardé le système).

L'ancien tableau a alimenté de gros radiateurs à accu en exclusif nuit. Historiquement les 3 disjoncteur du chauffage nuit ainsi que le chauffe eau était raccordés directement sur le câble exclusif nuit sans différentiel.



I

Infosam

• 3 Septembre 2021

• #3

Pour la taque c est ce qui me perturbe, c est un héritage de l ancien tableau mais il y a bien un neutre mais ponté sur un autre disjoncteur. J avoue etre novice mais je ne comprenait pas ce motage et pourquoi ne pas avoir eu de remarque de vincote pour ce souci.

Pour la répartition, en fait la machine a laver et le séchoir sont sur la meme car derrière le 30 ma.

Il faut savoir que sur chaque phase se trouve un disjoncteur d'un des radiateurs (3 au total). Après j ai attribué une phase à chaque étage du tableau, en sachant que celle du centre sont les lignes des lampes et des appareils courant (tv pc,...).



I

Infosam

• 3 Septembre 2021

• #4

Pour la taque oui je vais voir pour changer cela.

Les disjoncteurs derieres le 30ma sont également alimentés par du 6mm2. Le câble au dessus du 30m etant le neutre de la fameuse taque justement en 4mm2 (historique c etait comme cela dans l ancien tableau). Je vais voir demain pour un 30 tetra je comprends l erreur. Cela me permettra de mettre le chauffe eau sur une phase, la MAL sur la deuxieme et le sechoir sur la 3 eme.

Pour le reste ca n a jamais sauté, je n ai pas changé grand chose par rapport à l historique si ce n'est repartir les 3 radiateurs sur chaque phase (il était tous sur la même), ramené le chauffe eau derrière le 30ma, et créer une ligne pour le sechoir car il etait sur la meme prise que la machine a lavee (multiprise) .

A savoir aussi qu il a existé un câble exclusif nuit mais que l électricien qui nous a installé les radiateurs à virer (en rebranchant le chauffe eau directement sur le 300 ma).

Cette installation revient de loin car deriere le 30ma il n y avait que les 3 prises de la sdb + l'éclairage. La MAL etait sur une multiprise avec le sechoir sur la meme ligne et le chauffe eau direct sur le 300ma. A savoir qu on a vécu un certain temps avec 13 appareils branche sur la meme prise avec des multiprises en cascade. Il m a fallut le temps pour convaincre ma compagne de remettre tout cela en ordre.

Merci pour vos commentaires instructifs en tout cas je verrais pour modifier cela demain en fonction de vos remarques.



I

Infosam

• 3 Septembre 2021

• #5

Je note pour les wagos, j ai regarde ce qui avait ete utilisé chez ma mere et c était ce type de raccord.

Tous les cables souples sont bien du 6mm2. Je les ai placé ce jour avant c'était du 4mm2 en monobrin.



I

Infosam

• 3 Septembre 2021

• #6

supertoto a dit:

Les câbles rigides en haut a droite qui sont justement dans les raccords de lustre, sur la photo on dirais que les câbles qui partent dans la maison sont en 4² et les fils qui les alimentent en 2.5. Mais je peut me tromper.

Cliquez pour agrandir...

Logiquement j ai respecte les sections mais je verifierais demain.



I

Infosam

• 3 Septembre 2021

• #7

Par contre me suis posé ma question, si on hésite sur la section d un câble, un pied a coulisse peut il nous aider ?



I

Infosam

• 4 Septembre 2021

• #8

Oui bien sur c est logique, mais j ai deja eu des doutes sur des sections et je me demandais comment m en assurer



I

Infosam

• 4 Septembre 2021

• #9

Voila en suivent les conseils avisés j'ai été chercher un 30 mA en tétra ainsi qu'un 25a tétra également.

J'ai donc amélioré la répartition :

- la phase 1 gérant un radiateur, la taque, les prises de la SDB ainsi que la machine à laver.
- La phase 2 à le second radiateur, la taque, les lignes des différents appareils comme les tvs, ordi et le séchoir. Le radiateur de cette phase est le plus petit et n'est pas utilisé.
- La 3ème phase à le 3àme radiateur (le plus gros) la taque et le chauffe eau. Le chauffe eau ne tournant que la nuit et le radiateur fonctionnant beaucoup moins à ce moment là, ils ne tournent pas trop en même temps.



I

Infosam

• 4 Septembre 2021

• #10

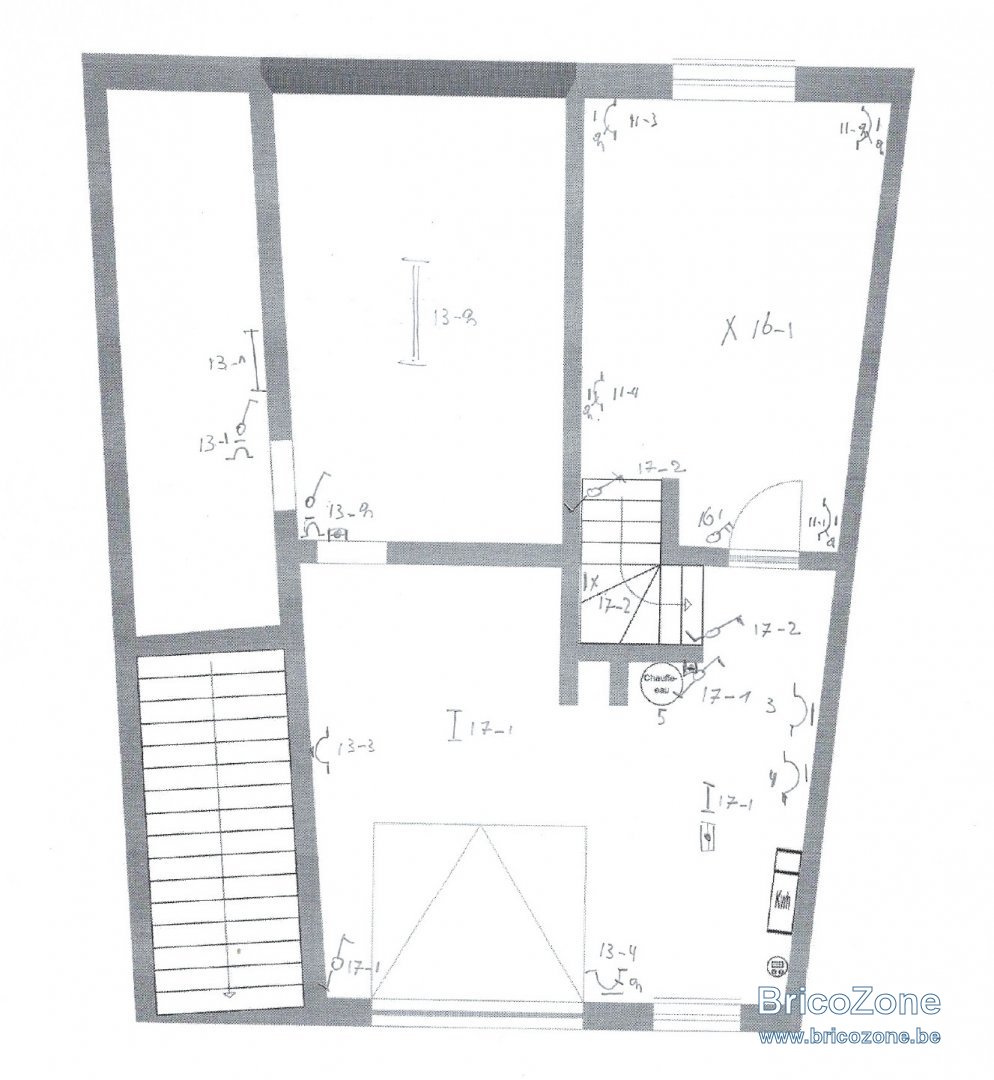

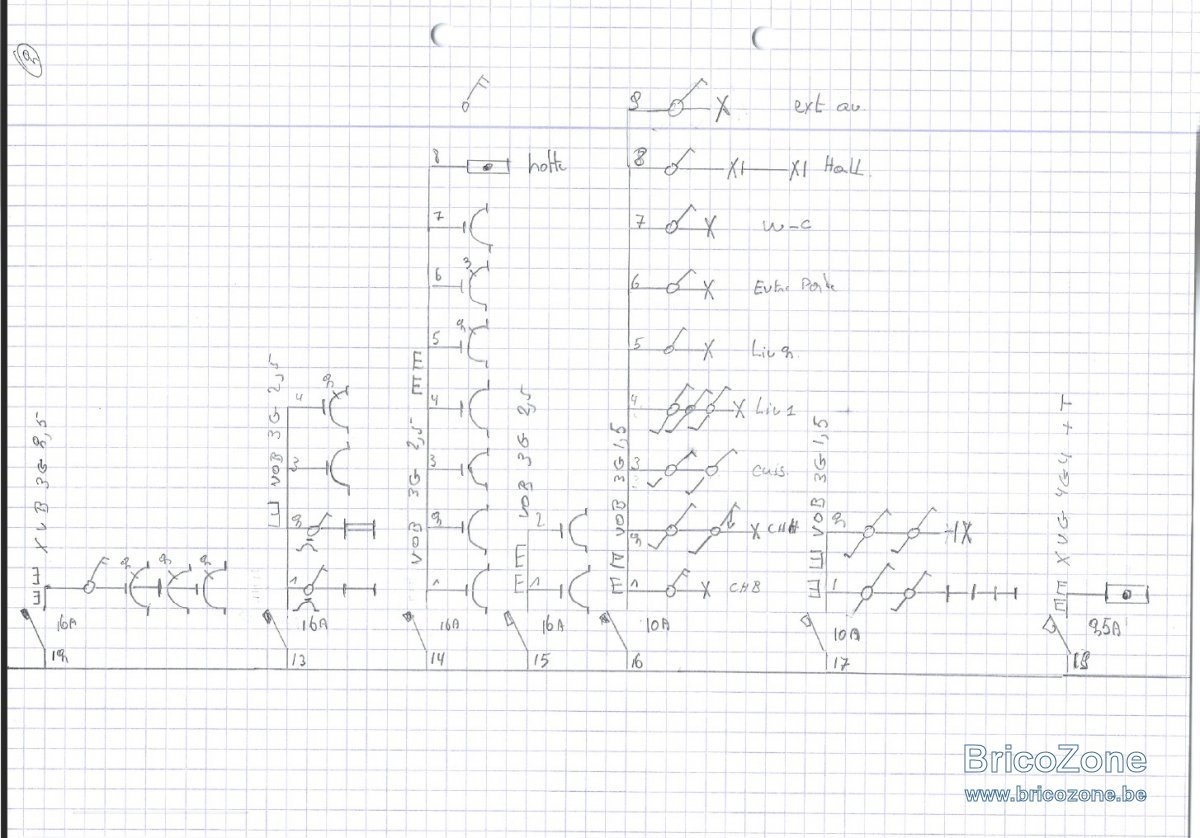

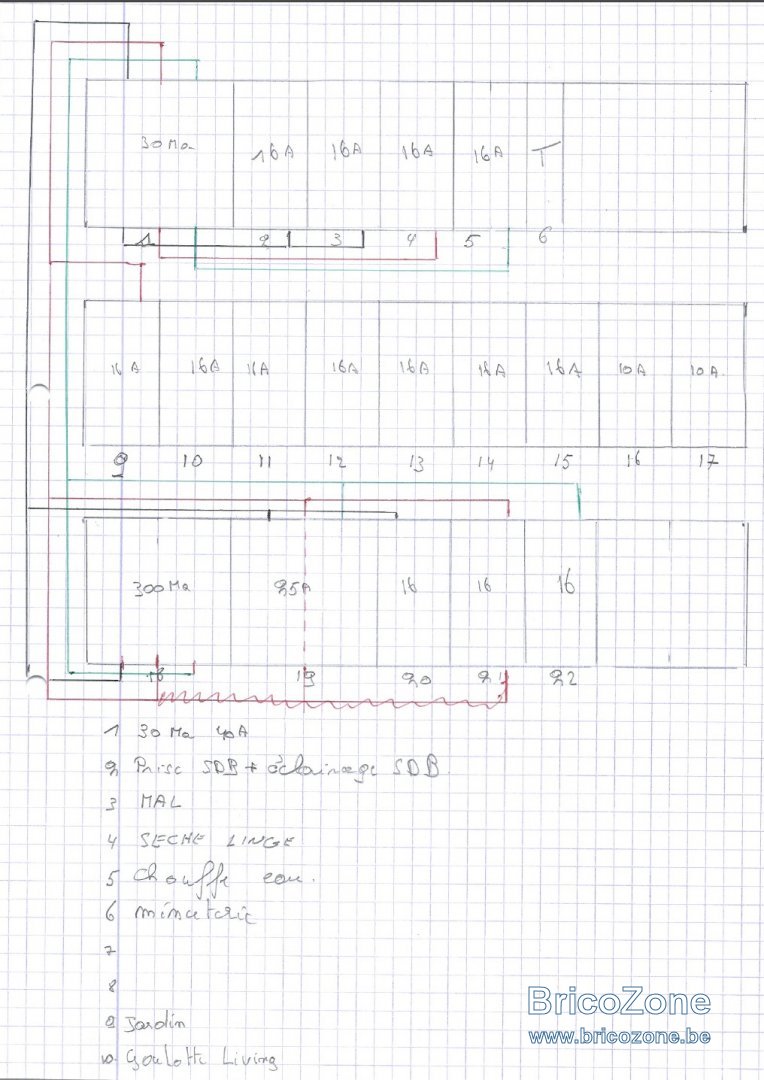

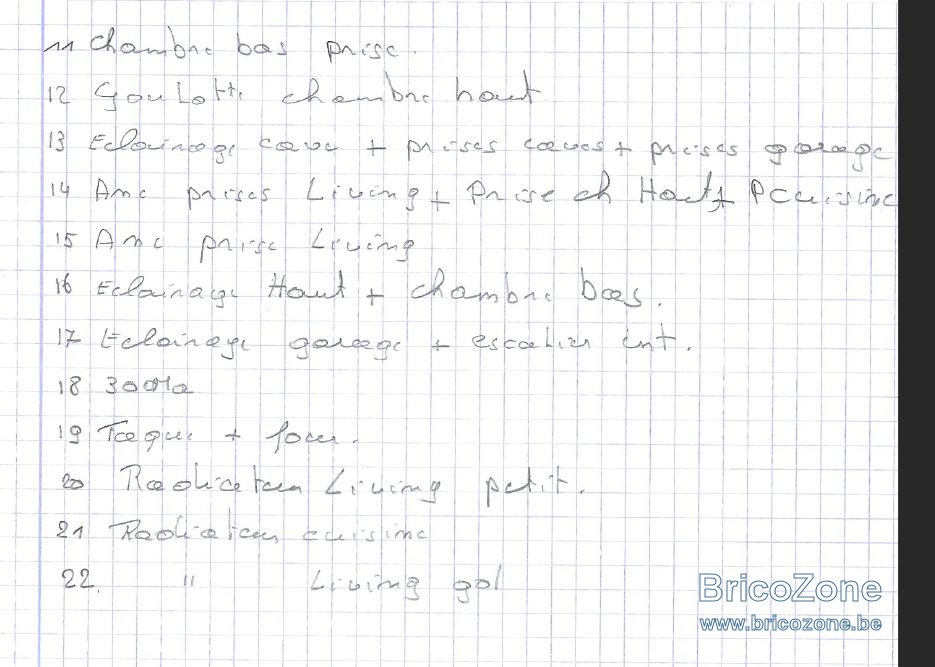

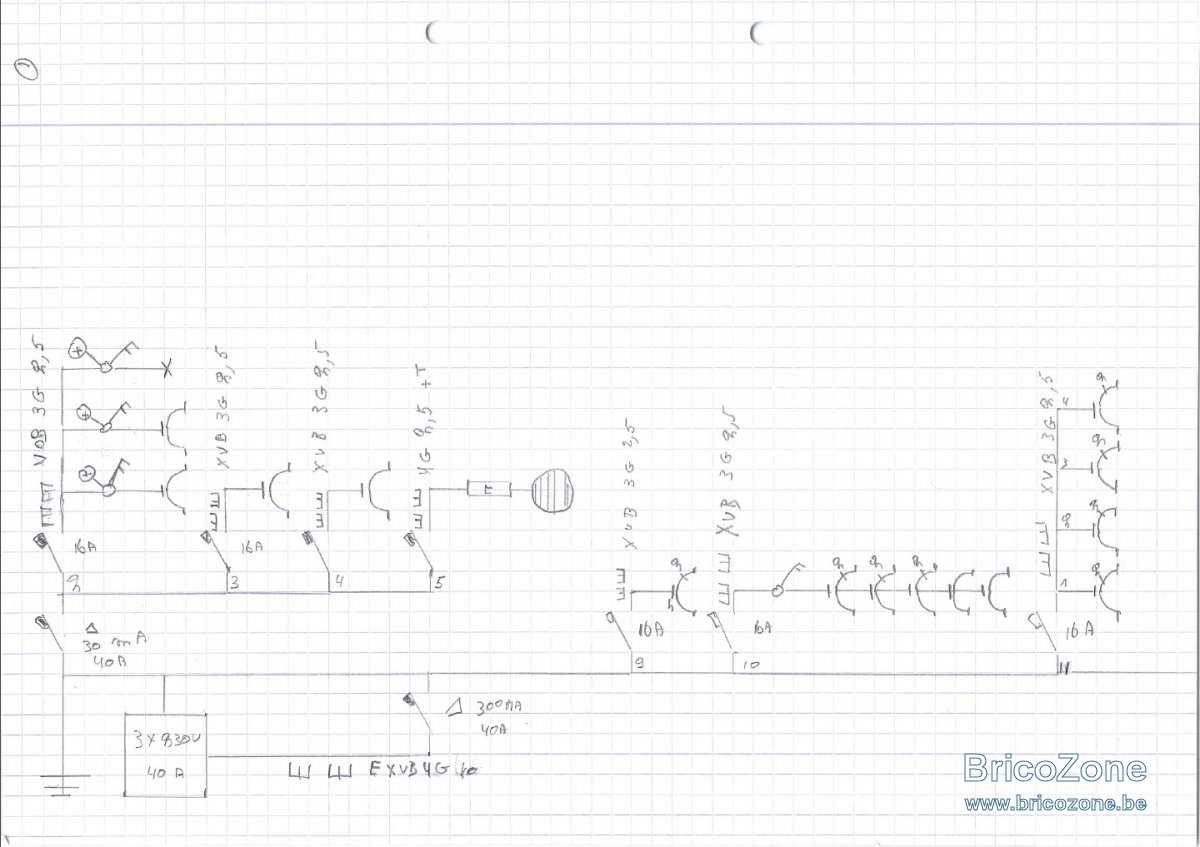

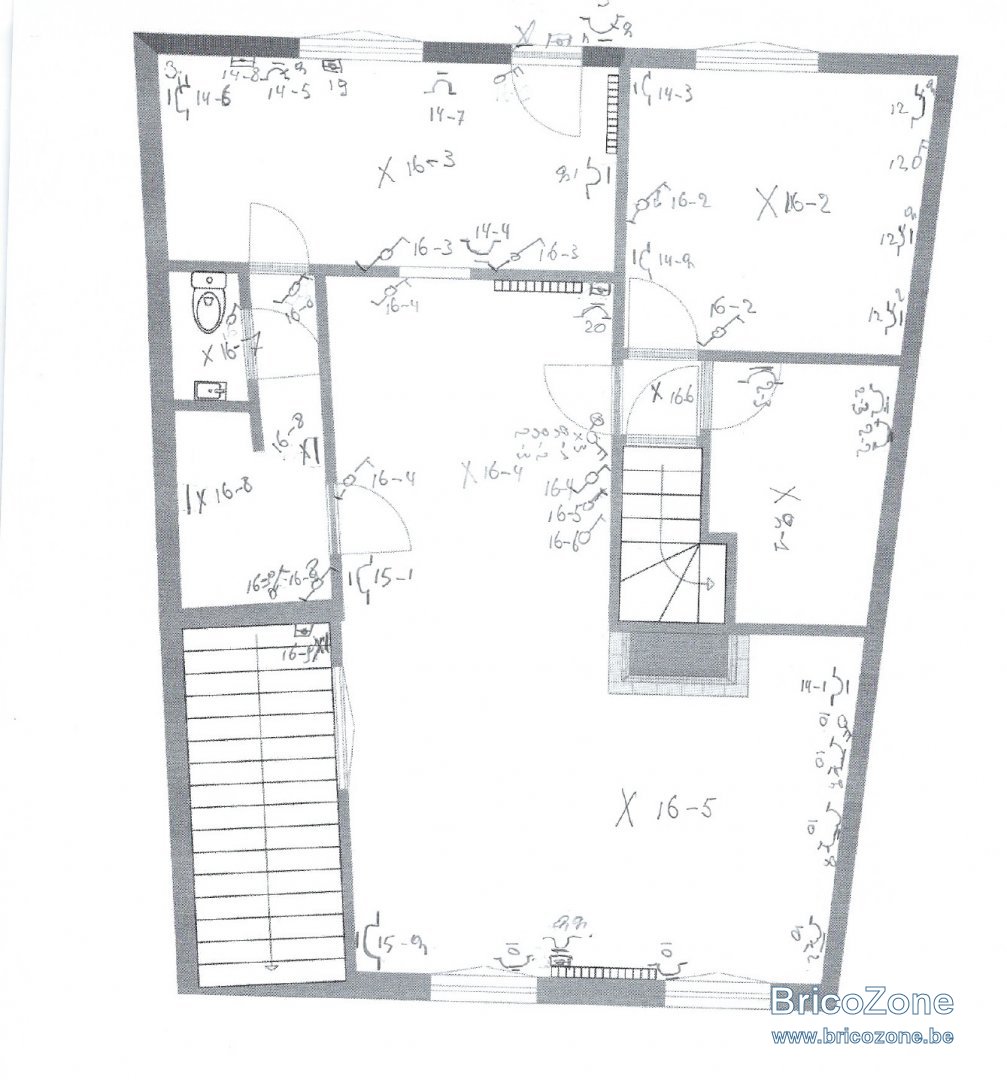

Et bien sur les schémas



I

Infosam

• 5 Septembre 2021

• #11

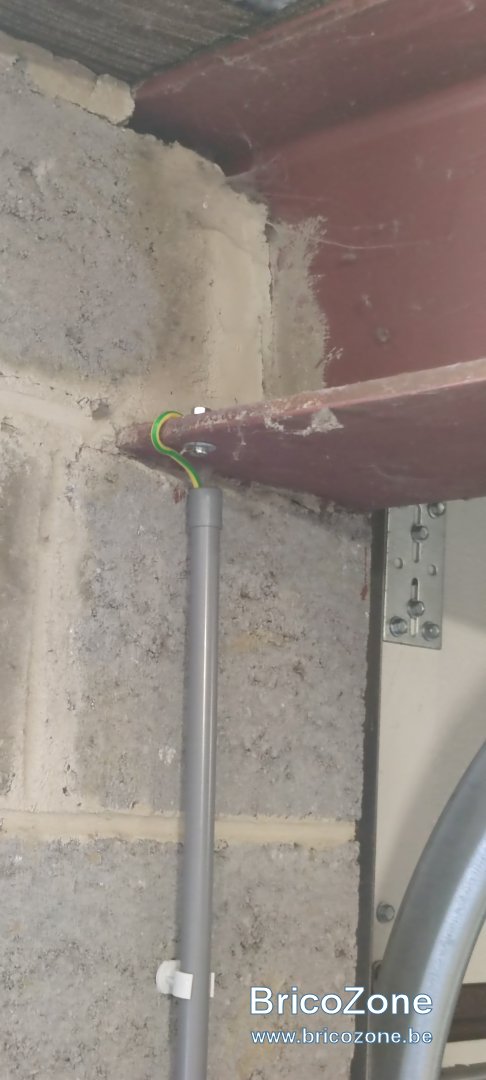

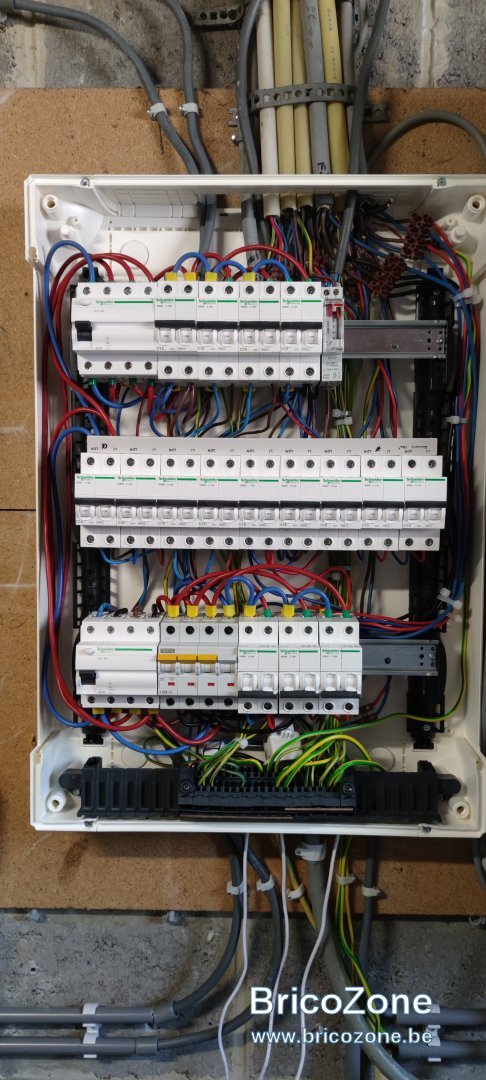

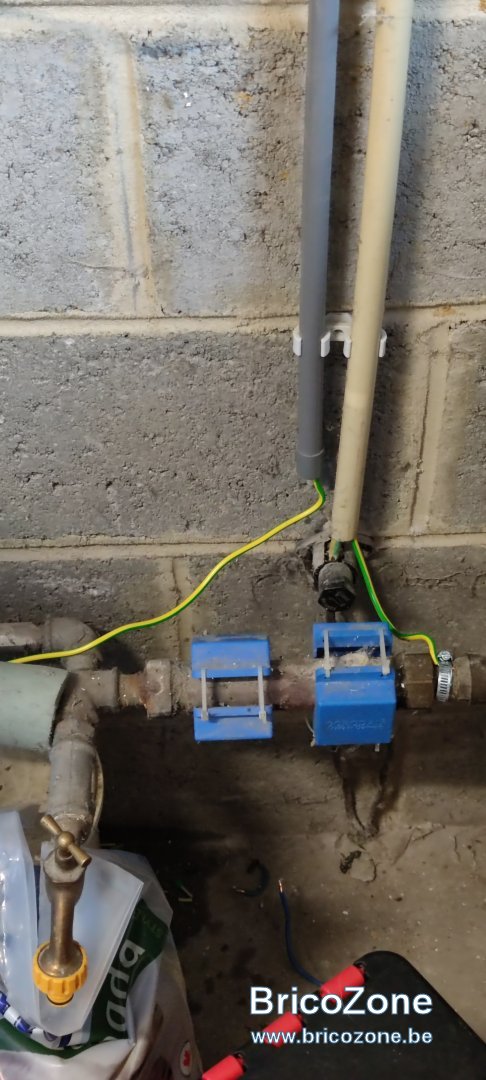

Fixation des derniers câbles mises en place de l équipotentielle et poutrelle à la terre.



Cory

• 5 Septembre 2021

• #12

Très bien, mais remplacez-moi ces pontages en VOB par des peignes de raccordement
Utilisez ce qui existe et ne retournez pas à l'âge des bougies



I

Infosam

• 5 Septembre 2021

• #13

Cory a dit:

Très bien, mais remplacez-moi ces pontages en VOB par des peignes de raccordement
Utilisez ce qui existe et ne retournez pas à l'âge des bougies

Cliquez pour agrandir...

J aurais bien aimé mais je n ai pas trouvé des peignes pour la répartition. Pour ca que je n ai mis qu un sur l etage central. Mais si je trouve un jour je changerais



Cory

• 5 Septembre 2021

• #14

Bizarre, les peignes sont très courant pourtant



jack333

• 5 Septembre 2021

• #15

m'enfin....... c'est pas difficile de trouver des peignes et même pour les 4 disjoncteurs de la rangée supérieure. C'est tellement plus propre.
Car si un VOB est moins bien serré qu'un autre cela grésille méchamment. Et faire ces pontages VOB en 6² c'est franchement enquiquinant.
Mais dans la dernière photo cela ressemble à des vobs ? Est-ce tu as mis 2 fils dans le même embout ? On voit mal et je ne sais pas si c'est admis et quel diamètre d'embout peut être utilisé,

( et si le contrôleur est mal embouché)
.



Dernière édition: 5 Septembre 2021

I

Infosam

• 5 Septembre 2021

• #16

Cory a dit:

Bizarre, les peignes sont très courant pourtant

Cliquez pour agrandir...

Tout a fait mais vu que j ai du aller assez vite pour remplacer en 6 au lieu du 4, j ai du faire avec brico vu que les magasins d électricité sont fermé s quand je quitte le Boulot



I

Infosam

• 5 Septembre 2021

• #17

jack333 a dit:

m'enfin....... c'est pas difficile de trouver des peignes et même pour les 4 disjoncteurs de la rangée supérieure. C'est tellement plus propre.
Car si un VOB est moins bien serré qu'un autre cela grésille méchamment. Et faire ces pontages VOB en 6² c'est franchement enquiquinant.
Mais dans la dernière photo cela ressemble à des vobs ? Est-ce tu as mis 2 fils dans le même embout ? On voit mal et je ne sais pas si c'est admis et quel diamètre d'embout peut être utilisé,

( et si le contrôleur est mal embouché)
.

Cliquez pour agrandir...

Ce sont des embouts pour 2 vob 6mm2 donc en tout cas cela existe et semble courant (sans jeu de mot). Et j ai déjà vu cela dans des tableaux qui ont été validé, c est du vob souple et je l'ai trouvé très facile à travailler.



perenoel123

• 5 Septembre 2021

• #18

Il n'y aucun soucis avec les embouts double cela passe sans problèmes au contrôle RGIE.



jack333

• 5 Septembre 2021

• #19

si ces embouts existent alors c'est OK. (et ce sont des 6² en fils souples)



Cory

• 5 Septembre 2021

• #20

Embout double 2x10².

Mais quand même rien ne vaut les peignes.
