Cablage de mon coffret

I

Infosam

• 5 Septembre 2021

• #21

Cory a dit:

Embout double 2x10².
Voir la pièce jointe 101956
Mais quand même rien ne vaut les peignes.

Cliquez pour agrandir...

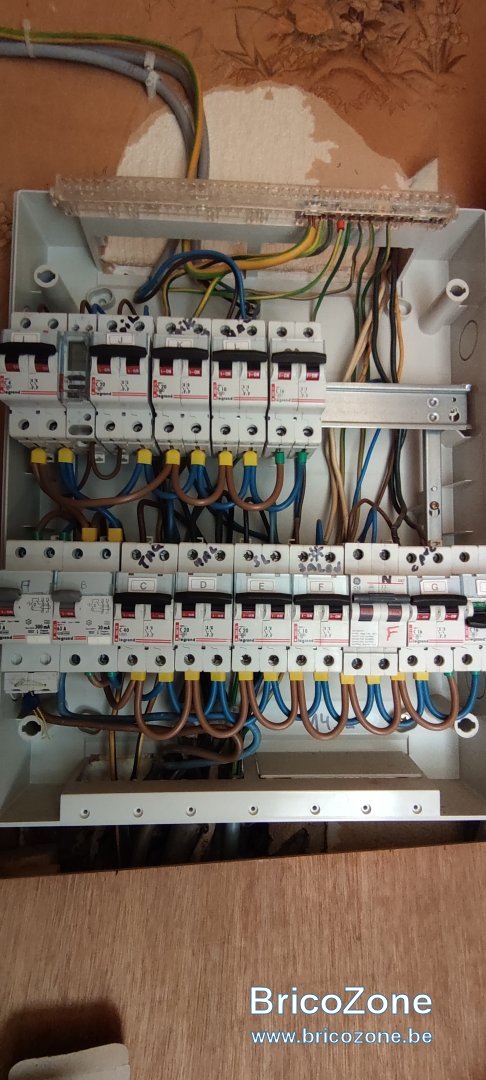

C est clair que le peigne a ete mis très vite

Par contre vu qu on a jamais la paix j avais sauté une visse lors du serrage... Mon gamin n avait pas sa tv dans sa chambre le soir



flashman

• 5 Septembre 2021

• #22

Et c'est du triphasé, vous avez mis un peigne mono... Si tri, on met des peignes tri... Là, une phase est complètement surchargée, ça va sauter tout le temps...



flashman

• 5 Septembre 2021

• #23

Au pire, un peigne, ça se commande sur internet...



I

Infosam

• 5 Septembre 2021

• #24

flashman a dit:

Et c'est du triphasé, vous avez mis un peigne mono... Si tri, on met des peignes tri... Là, une phase est complètement surchargée, ça va sauter tout le temps...

Cliquez pour agrandir...

Si parce que j ai utilise les 2 autres pour les radiateurs accu qui pompent quand meme regulierement et j ai egalement mis la machine a laver, le sechoir et chauffe eau sur une phase differentes. La phase alimentant la barette mono dont les lignes ne contiennent pas de gros consomateur a également le radiateur qu on n utilise jamais. Comme expliqué a Cory je n ai trouvé que ce genre de barette (brico pas le choix apres journee) et fallait que ce soit fini pour ce jour. Dans l ancien confret une phase avait tout les fusibles comme ici (y compris sechoir et machine à laver) une autre le chauffe eau en direct (pas de disjoncteur) et la dernière tout les acu. C edt peut etre pas encore top mais je pense avoir fait mieux.

Cette semaine c est un contrôle de conformité avant installation photovoltaïque donc j aurais le loisir de changer les peignes avant le passage pour la conformité avant le lancement du photovoltaïque.



I

Infosam

• 5 Septembre 2021

• #25

flashman a dit:

Au pire, un peigne, ça se commande sur internet...

Cliquez pour agrandir...

Pas faux mais j ai du corrigé plein d autres choses donc un peu pris par le temps. Mais bon on verra. Il n y a deja plus 13 appareils sur la meme prise électrique comme il n y avait pas encore longtemps



I

Infosam

• 5 Septembre 2021

• #26

flashman a dit:

Au pire, un peigne, ça se commande sur internet...

Cliquez pour agrandir...

Si je ne me trompe pas il aurait fallu des peignes tetra polaire donc tri + neutre. Je ferais la modification lorsque je rajouterais l atelier ( avant la venue de l'organisme de controle pour le photovoltaïque)



I

Infosam

• 5 Septembre 2021

• #27

Celui-ci c est chez ma mere je trouve bizarre la distribution par le bas



flashman

• 5 Septembre 2021

• #28

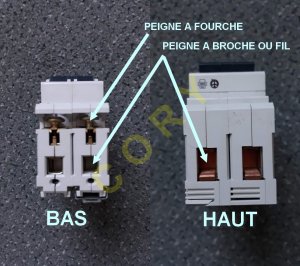

En général, en Belgique, la distribution se fait justement par le bas (peignes à fourches). C'est les mettre en haut qui est inhabituel.

Les français, eux, les placent en haut.



I

Infosam

• 5 Septembre 2021

• #29

flashman a dit:

En général, en Belgique, la distribution se fait justement par le bas (peignes à fourches). C'est les mettre en haut qui est inhabituel.

Les français, eux, les placent en haut.

Cliquez pour agrandir...

Ha ok j ai toujours eu la distri en haut sur les tableaux dans les 3 maisons où jvai vécu



Cory

• 5 Septembre 2021

• #30

C'est aussi un choix, j'ai toujours placé les peignes au dessus quand possible.
Je trouve cette façon de faire plus facile, mais des peignes à broches.



I

Infosam

• 8 Septembre 2021

• #31

Et bien voila, électricité confirmée ce jour, juste une petite remarque pour que je vire les multiprises du murs (je ne savais pas ce point mais il est logique). Merci à ceux qui m'ont aidé ;-)



Cory

• 8 Septembre 2021

• #32

Tout dépend du type de multipliée.
Ils étaient alimente via un cordon souple ?



I

Infosam

• 8 Septembre 2021

• #33

Ben ce sont les multiprises qu'on trouve dans tout magasin de bricolage donc oui. Comme j'ai dis à l'auditeur, si elles ne peuvent pas être mises au mur pourquoi ont elles le support pour les visses de fixation, cela induit le consommateur en erreur. Maintenant elles ne peuvent être fixées au mur, je les ai fixée aux meubles



Cory

• 8 Septembre 2021

• #34

Exactement, refusé avec fil de raccord souple mais, comme vous avez fait, peuvent être accrochés dans un meuble.
Comme c'est dans un meuble le bloc fait donc partie de celui-ci et comme tous les meubles ne font pas partie de l'installation.
Si vous auriez placé un bloc tels que ci dessous et alimenté via un XVB3g2,5 il n'y aurait eu aucuns refus.



I

Infosam

• 8 Septembre 2021

• #35

Merci pour l'information. Dans mon cas de toute façon la multiprise fait effectivement partie du meuble car elle alimente les appareils s'y trouvant. Mon but étant juste d'éviter que mes chats les confondent avec un urinoir ;-)



Cory

• 8 Septembre 2021

• #36

Pour alimenter un meuble ou il y a plusieurs appareil, tel que ordi et accessoire ou meuble TV, il est toujours mieux de placer un bloc prise dans le meuble.
Ainsi entre ce meuble et le mur il n'y a qu'un fil.
Plus sûr et plus confortable lors de l’entretien.
