Câblage pour saignée de volet roulant électrique

Bonjour à tous,

Il me reste la dernière étape pour l’installation de mes volet roulant électrique connecté.

jusqu’à maintenant mes volets sont branché avec une fiche dans une prise.

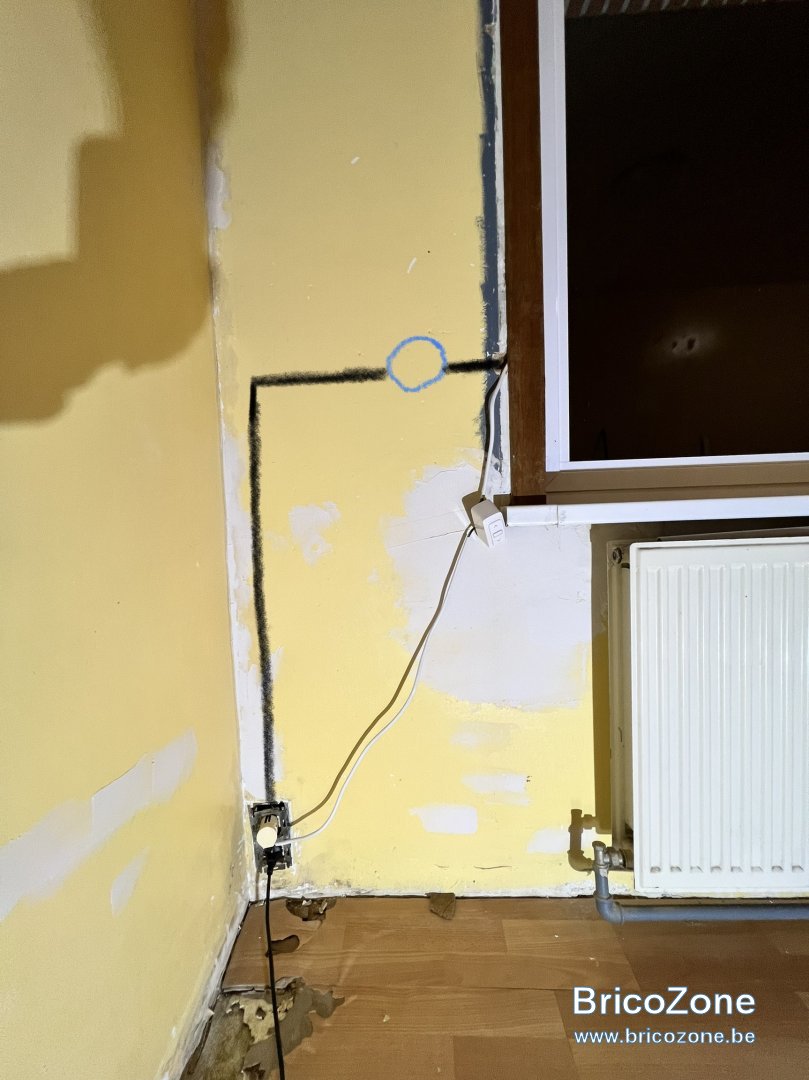

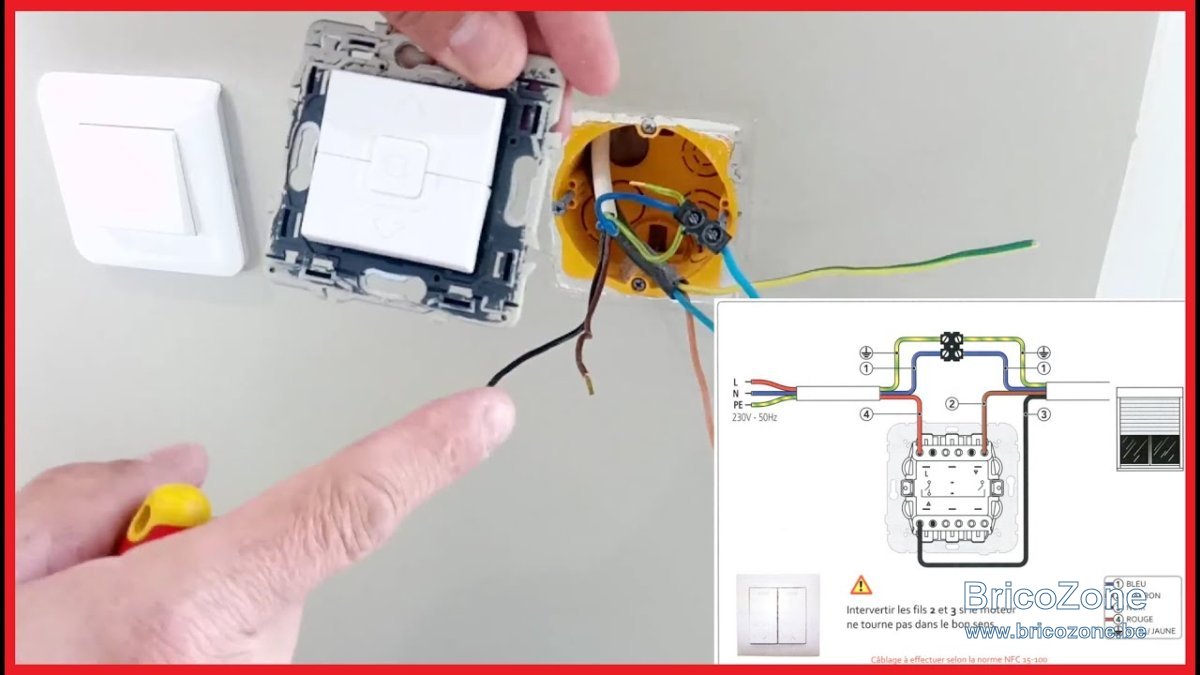

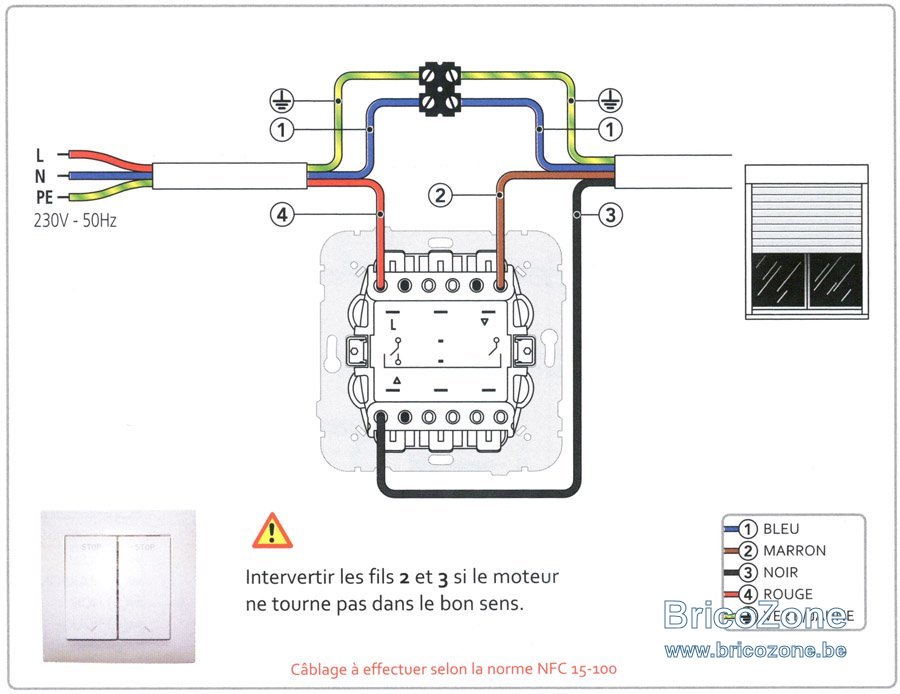

Moi je voudrais partir de la prise avec du câble en 2.5mm2 jusqu’au rond qui représente un boîtier d’encastrement avec un interrupteur connecté a 3 positions pour volet roulant. Puis la petite partie représente le câble actuel qui sort du chambrant de la fenêtre et qui est connecté au volet roulant.

- au niveau profondeur de trous est ce que c’est suffisant comme sur l’image pour faire ma Saignée (+/- 2cm). ?

- Niveau façon de procéder quel schéma choisir ? Monter droit depuis la prise et puis au niveau de la ou sort le câble du moteur tourner à droite ? Ou l’autre ?

- En suivant l’image des mm si je comprends bien la RGIE autorise 4mm d’enduits pour recouvrir les câbles ?

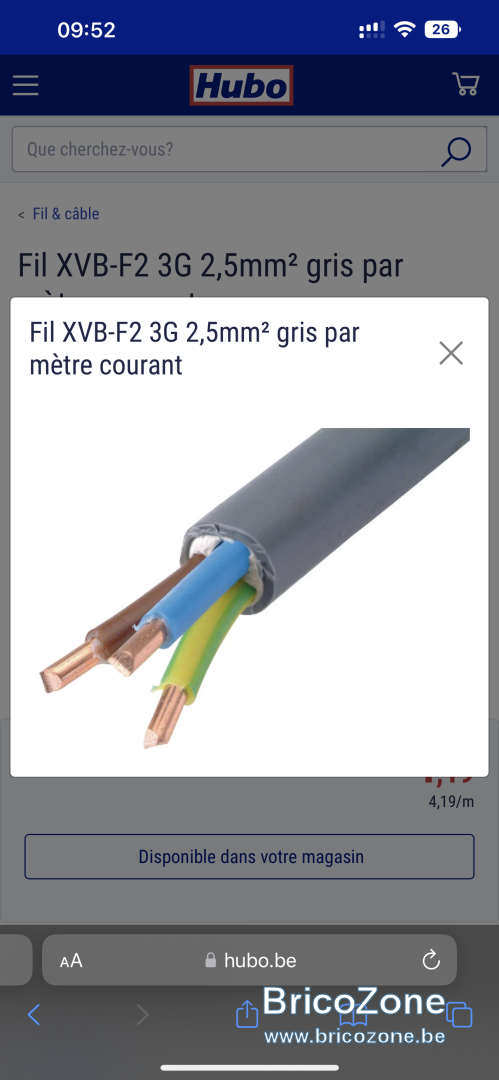

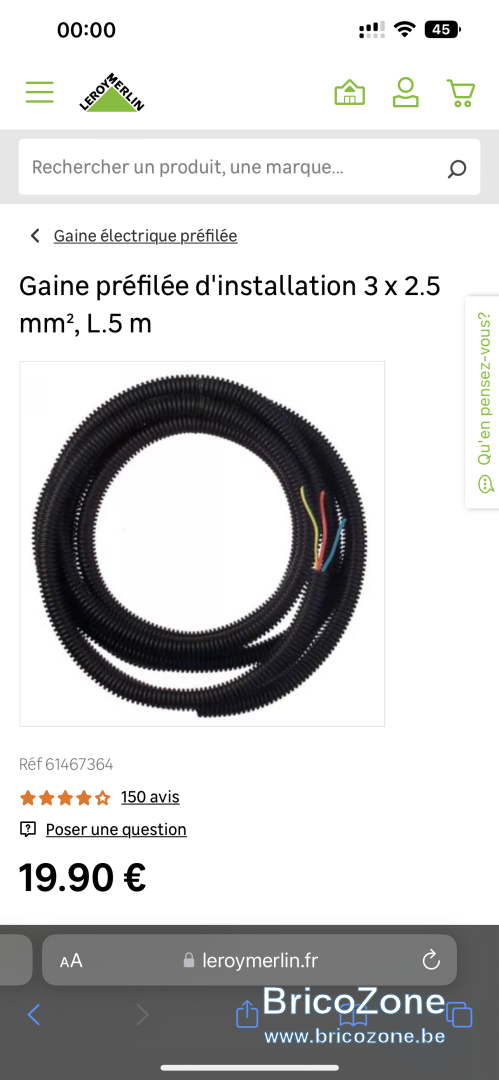

- Est-ce que le type de câble que j’ai mis en photo correspond à ce qu’il me faut pour prolonger le courant vers mon interrupteur en respectant la RGIE ? Et y a t’il un autre moyen avec un câble un peux moins gros tout en respectant les normes de la RGIE ?

- Il y a des distances à respectes par rapport aux normes concernant les saignées ?

Merci à vous !
ps: la prise n’est pas alimenté dans cet état c’était juste pour la photo !

xvb de la prise jusqu'à l'interrupteur (plus simple que du preflex)
Par contre il faut vérifier que le circuit sur lequel est la prise n'a pas déjà 8 points

keeper a dit:

xvb de la prise jusqu'à l'interrupteur (plus simple que du preflex)
Par contre il faut vérifier que le circuit sur lequel est la prise n'a pas déjà 8 points

Cliquez pour agrandir...

Vu qu’elles sont l’une sur l’autre ça ne compte que pour un point. Et je vais sûrement condamner celle du dessus et y mettre un couvercle sur le boîtier d’encadrement avec mon raccordement dedans. Ensuite XVg vous avez un modèle à me conseiller pcq je vois pas trop ce que c’est et faut que je sois conforme à la RGIE et pour les autres questions ?

keeper a dit:

xvb de la prise jusqu'à l'interrupteur (plus simple que du preflex)
Par contre il faut vérifier que le circuit sur lequel est la prise n'a pas déjà 8 points

Cliquez pour agrandir...

Ce type de câble est donc suffisant pour la RGIE afin d’alimenter mes volets en partant d’une prise et il me faut que 4mm d’enduit par dessus ?

quel parcours de mes schémas vous paraissent le plus adapté ?

tout à fait.
Les 2 se valles, j'aurais perso fait le second

keeper a dit:

tout à fait.
Les 2 se valles, j'aurais perso fait le second

Cliquez pour agrandir...

Et le câble du moteur de mes volets peut partir du chambrant et également être mis ainsi dans une saignée ? Ou il faut placer ce câble dans une protection ou autre ?

normalement dans une gaine car il n'est pas dans une norme de protection comme le XVB

keeper a dit:

normalement dans une gaine car il n'est pas dans une norme de protection comme le XVB

Cliquez pour agrandir...

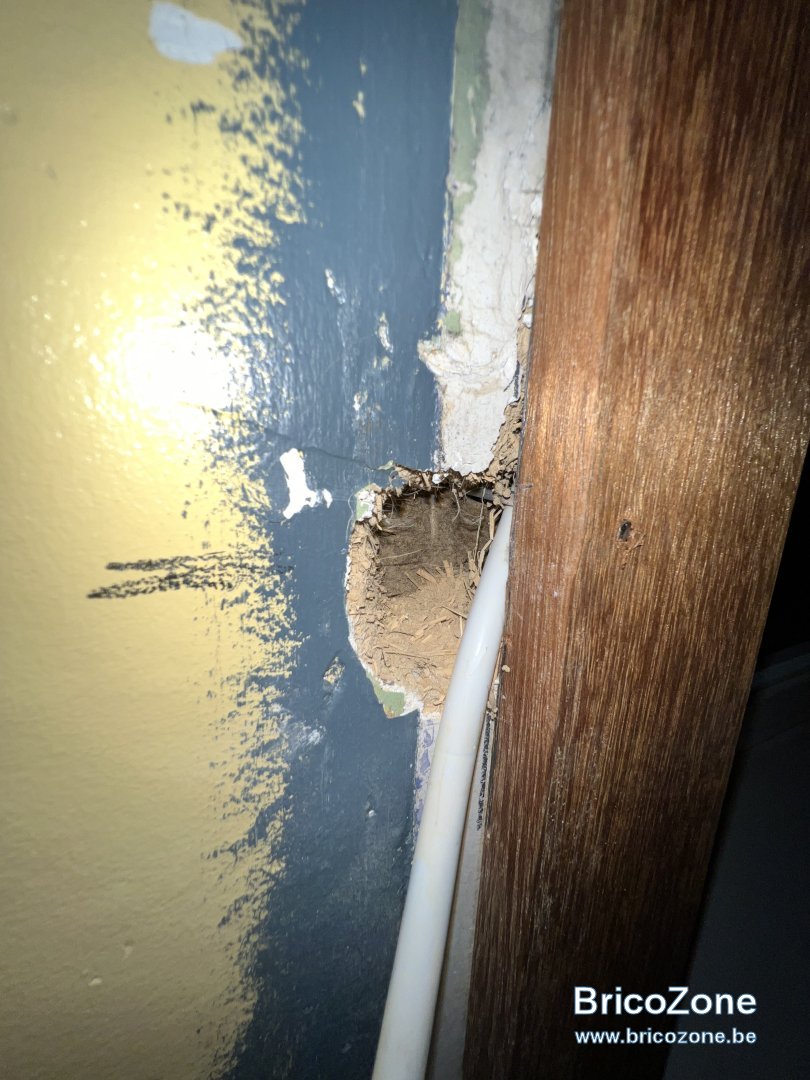

Et après avoir fais le trous pour mon boîtier d’encastrement. Je peux l’attacher comment si il tient pas juste avec les crochets en métal ?

je ne comprend pas la question.

Pour le nombre de point, il faut voir le circuit en entier. Si la prise indiquée est seule derrière un disjoncteur/fusible, alors pas de soucis, sinon il faut compter pour ne pas dépasser 8.
