- #101
Et tapisser l'intérieur du caisson avec des bandes de laine de verre agraphée pour amortir le bruit ?
Caisson hotte NOVY
- Finitions - Cuisine equipée
- Auteur du sujet tandt
- Date de début
Et tapisser l'intérieur du caisson avec des bandes de laine de verre agraphée pour amortir le bruit ?
- #102
Un grand merci à tous pour vos réponses !
@Patdec : Le groupe Novy sera un pure line 6840 (+ box encastrable de recyclage 7900.400 qui ne semble plus dispo à la vente d'ailleurs mais ses dimensions m'arrangent vraiment bien). Je vais devoir couper mes MS sur 50cm de long pour faire passer le moteur de ma hotte mais rien de bien compliqué.
@LED3 : eh ben j'y avais pas du tout pensé aux tiges filetées, ça pourrait vraiment me faciliter la vie en fait. J'ai refait le calcul et ça donne plutôt ça :
- Plaque du bas : environ 40kg
- Plaques des 4 côtés : environ 35 kg
- A ça il faut ajouter la structure mais rien de bien pesant
Pour l'installation, j'aimerais ne pas devoir porter trop lourd juste au dessus du plan de travail. Je pense fixer un cadre en CLS sur mon plafond fixé avec tiges filetées ou structure bois (comme les propositions précédentes) puis ensuite monter le caisson sans la plaque du bas et régler le tout puis venir fixer la plaque du bas par le dessous, puis hotte et box de recirculation.
@fradeco : J'avais un peu peur de me fixer sur les voliges (25mm de large) niveau résistance mais je me pose peut-être trop de questions et me tracasse pour rien (mon entourage n'arrête pas de me le dire
)
Pour l'aspect résonance je compte dérouler un tapis de 10 cm de laine de verre au dessus de mes MS comme je l'ai fait partout dans mes faux plafond autoportants (c'est assez efficace). Je pense également mettre un caoutchoux (comme ceux qu'on colle sur les lisses de MS) entre le caisson et le MS/gyproc pour absorber d'éventuelle vibrations. Je me demande quand même si les tiges filetées ne seraient pas plus (j'entends par là moins de transmission de vibrations que par un assemblage via chevrons mais je dis ça sans aucunes certitudes)
J'avais lu sur le forum que ce n'était pas conseillé de mettre de la laine de verre dans le caisson (risque incendie) mais quand on regarde la box de recirculation tout l'intérieur est en LDV bizarrement... au pire je peux agrapher un plastique pare vapeur dessus.
Encore merci
@Patdec : Le groupe Novy sera un pure line 6840 (+ box encastrable de recyclage 7900.400 qui ne semble plus dispo à la vente d'ailleurs mais ses dimensions m'arrangent vraiment bien). Je vais devoir couper mes MS sur 50cm de long pour faire passer le moteur de ma hotte mais rien de bien compliqué.
@LED3 : eh ben j'y avais pas du tout pensé aux tiges filetées, ça pourrait vraiment me faciliter la vie en fait. J'ai refait le calcul et ça donne plutôt ça :
- Plaque du bas : environ 40kg
- Plaques des 4 côtés : environ 35 kg
- A ça il faut ajouter la structure mais rien de bien pesant
Pour l'installation, j'aimerais ne pas devoir porter trop lourd juste au dessus du plan de travail. Je pense fixer un cadre en CLS sur mon plafond fixé avec tiges filetées ou structure bois (comme les propositions précédentes) puis ensuite monter le caisson sans la plaque du bas et régler le tout puis venir fixer la plaque du bas par le dessous, puis hotte et box de recirculation.
@fradeco : J'avais un peu peur de me fixer sur les voliges (25mm de large) niveau résistance mais je me pose peut-être trop de questions et me tracasse pour rien (mon entourage n'arrête pas de me le dire
)Pour l'aspect résonance je compte dérouler un tapis de 10 cm de laine de verre au dessus de mes MS comme je l'ai fait partout dans mes faux plafond autoportants (c'est assez efficace). Je pense également mettre un caoutchoux (comme ceux qu'on colle sur les lisses de MS) entre le caisson et le MS/gyproc pour absorber d'éventuelle vibrations. Je me demande quand même si les tiges filetées ne seraient pas plus (j'entends par là moins de transmission de vibrations que par un assemblage via chevrons mais je dis ça sans aucunes certitudes
)J'avais lu sur le forum que ce n'était pas conseillé de mettre de la laine de verre dans le caisson (risque incendie) mais quand on regarde la box de recirculation tout l'intérieur est en LDV bizarrement... au pire je peux agrapher un plastique pare vapeur dessus.
Encore merci
- #103

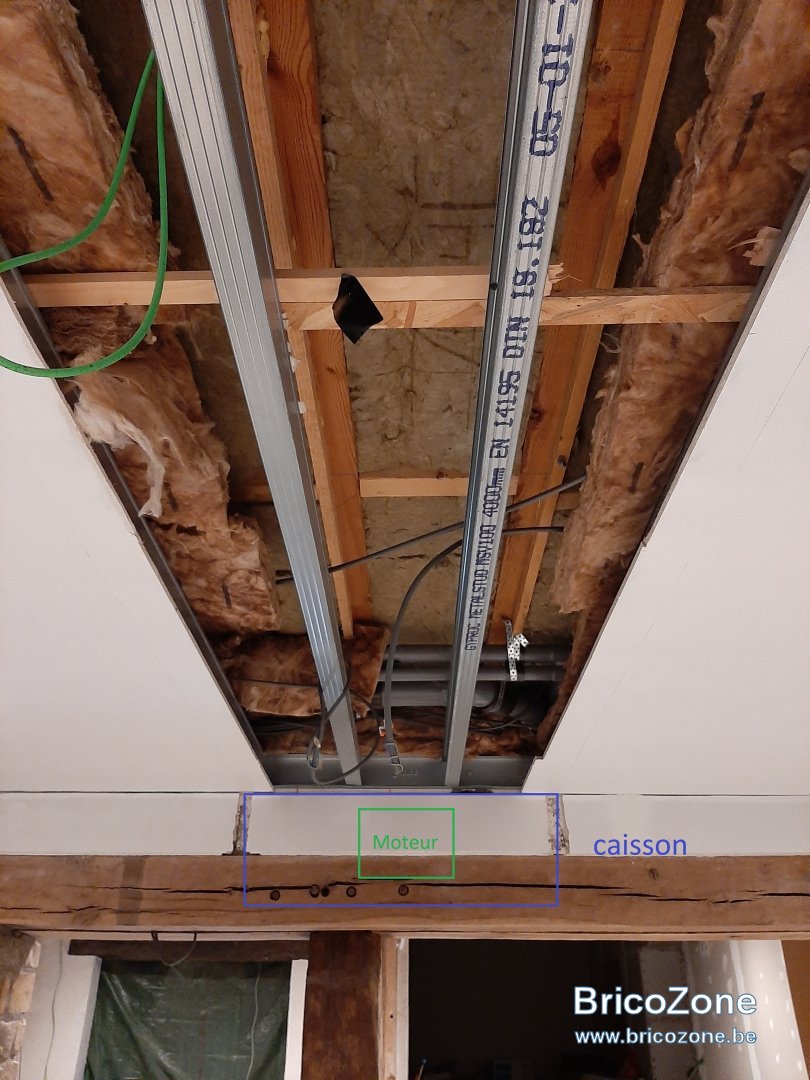

Perso j'ai une hotte NOVY, mais j'ai fixer le moteur dans la dalle de béton en le rendant indépendant du caisson.
Mon opinion est que, si ce moteur est fixé sur le caisson - directement ou indirectement,- les vibrations et le bruit sont inévitables.
Mon opinion est que, si ce moteur est fixé sur le caisson - directement ou indirectement,- les vibrations et le bruit sont inévitables.
- #104
Je pense que ce groupe permet de dissocier le moteur de la cellule d'aspiration.
Tu pourrais ainsi garder intacts tes metalstud et ne pas les déforcer.
Le groupe devrait pouvoir passer entre
- #106
Le fixer sur le mur, oui mais prévoir qu'il peut tomber en panne. Comment y accèdes-tu alors ?
Normalement ce type de moteur ne vibre pas. ( De mon expérience ).
Utilise autant que possible des conduits à l'intérieur lisse. Surtout pas annelé.
Normalement ce type de moteur ne vibre pas. ( De mon expérience ).
Utilise autant que possible des conduits à l'intérieur lisse. Surtout pas annelé.
- #108
Rien de tel qu'un test histoire de me rendre compte du bruit généré. Je vais l'alimenter et voir ce que ça donne en terme de bruit et vibration et aviser en fonction. A priori le trou de ma hotte est vraiment tout près du mur donc je devrais avoir accès mais il faut que je vérifie pour être certain de mon coup. Je note le point sur les conduits avec l'intérieur lisse histoire de mettre toutes les chances de mon côté.
- #109
Tant que le caisson ne sera pas fermé et raccordé à sa box, tuyaux posés, les db serons très élevés.
- #110

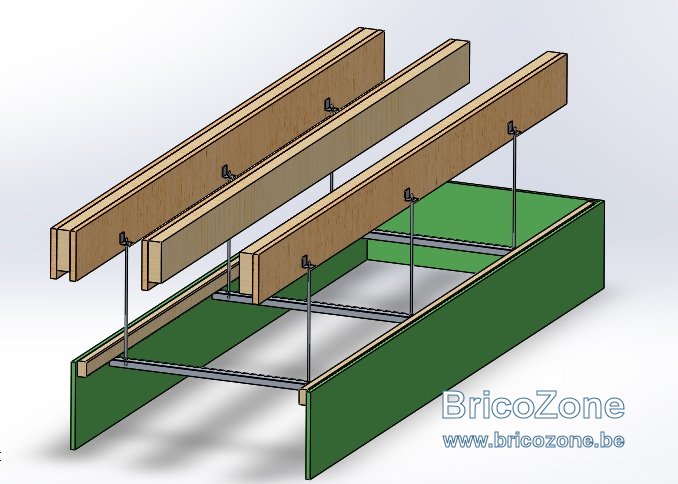

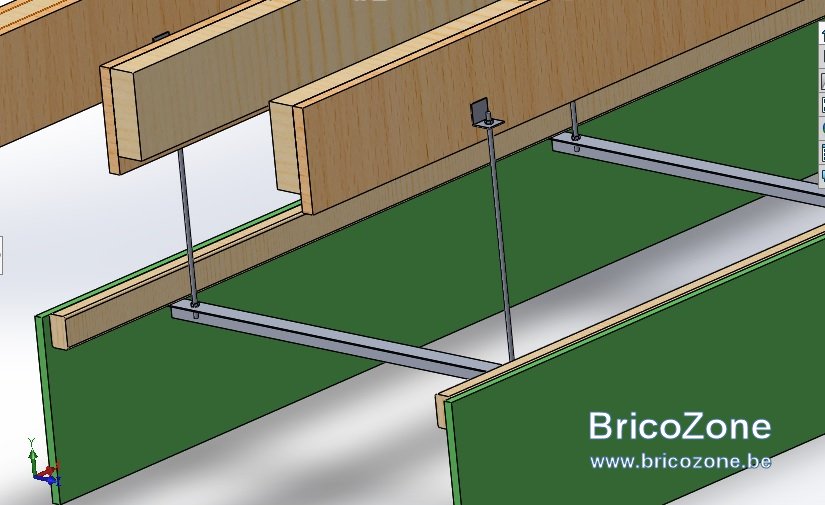

Après réflexion et en me basant sur vos suggestions, voici ce que j'envisage de faire:
- Structure CLS 38/63 pour venir fixer mes plaques MDF
- Fixation aux gîtes et au caisson via tiges filetées et cornières (je pense que c'est ce qui m'offrira le plus de réglages lors du positionnement...du moins je l'espère)
- Je pense ajouter un caoutchouc entre la cornière et le CLS (style celui qu'on met en dessous des machines à laver chez B..C.) pour éviter tant que possible la transmission des bruits/vibration du plancher du dessus vers le caisson
Si je ne me trompe pas dans mes calculs je suis large niveau résistance mais il n'y a rien à faire j'ai toujours l'impression que c'est pas assez ça me parait trop juste...
@fradeco un éventuel avis théorique sur les sections choisies afin de mettre mon coeur à l'aise?
Matériaux:
- Cornière aluminium 40x40x2 Type 6060 T66 (choix de l'alu car plus léger, plus facile à couper/forer et surtout pas de traitement à faire mais peut-être que ce n'est pas un bon choix) => j'hésite vraiment à passer sur du 50x50x3 vu la faible différence de prix
- Tige filetée 8mm
- Poids total caisson je dirais 150 kg pour voir large
- 6 tiges filetées qui tiendraient le caisson
- Structure CLS 38/63 pour venir fixer mes plaques MDF
- Fixation aux gîtes et au caisson via tiges filetées et cornières (je pense que c'est ce qui m'offrira le plus de réglages lors du positionnement...du moins je l'espère)
- Je pense ajouter un caoutchouc entre la cornière et le CLS (style celui qu'on met en dessous des machines à laver chez B..C.) pour éviter tant que possible la transmission des bruits/vibration du plancher du dessus vers le caisson
Si je ne me trompe pas dans mes calculs je suis large niveau résistance mais il n'y a rien à faire j'ai toujours l'impression que c'est pas assez ça me parait trop juste...
@fradeco un éventuel avis théorique sur les sections choisies afin de mettre mon coeur à l'aise
?Matériaux:
- Cornière aluminium 40x40x2 Type 6060 T66 (choix de l'alu car plus léger, plus facile à couper/forer et surtout pas de traitement à faire mais peut-être que ce n'est pas un bon choix) => j'hésite vraiment à passer sur du 50x50x3 vu la faible différence de prix
- Tige filetée 8mm
- Poids total caisson je dirais 150 kg pour voir large
- 6 tiges filetées qui tiendraient le caisson
- #111
La hotte et son moteur pèsent 30.5 kg.
L'ossature mdf en 18 mm = 75 kg
Un peu de bois et d'alu = 5 kg
Total = 110 - 115 kg au max.
Par contre, je trouve insuffisant 3 tiges de soutien sur 3 m.
Je me prononce pas sur la structure. Tu vas quand même fixer tes CLS sur le gyproc je suppose.
Si tu retiens cette solution, j'utiliserai des équerres avec des côtés fermés pour éviter qu'elles ne plient vers le bas.
L'ossature mdf en 18 mm = 75 kg
Un peu de bois et d'alu = 5 kg
Total = 110 - 115 kg au max.
Par contre, je trouve insuffisant 3 tiges de soutien sur 3 m.
Je me prononce pas sur la structure. Tu vas quand même fixer tes CLS sur le gyproc je suppose.
Si tu retiens cette solution, j'utiliserai des équerres avec des côtés fermés pour éviter qu'elles ne plient vers le bas.
- #112
Oui je vois large avec 150 kg (mais j ai aussi en plus le kit de recirculation qui pèse un peu)
Je ne pensais pas fixer mon cls au gyproc (ni au metalstut) car je serai vraiment mal mis pas sur d y arriver et pas certain que ça apporte beaucoup.
J avais prévu 4 tiges sur 3 mètres au début en fait puis je me suis dit que c etait peut-être trop vu la charge que du m8 peut reprendre en traction... Ce qui vous inquiète c est le fléchissement éventuel de la plaque Mdf à long terme ? J en suis pas à une fixation près donc autant prévoir plus.
Je vais regarder pour ce type d equerre avec un côté fermé j avais pas pensé que ça existait
Je ne pensais pas fixer mon cls au gyproc (ni au metalstut) car je serai vraiment mal mis pas sur d y arriver et pas certain que ça apporte beaucoup.
J avais prévu 4 tiges sur 3 mètres au début en fait puis je me suis dit que c etait peut-être trop vu la charge que du m8 peut reprendre en traction... Ce qui vous inquiète c est le fléchissement éventuel de la plaque Mdf à long terme ? J en suis pas à une fixation près donc autant prévoir plus.
Je vais regarder pour ce type d equerre avec un côté fermé j avais pas pensé que ça existait
- #113
Dans le texte en bleu
- #114

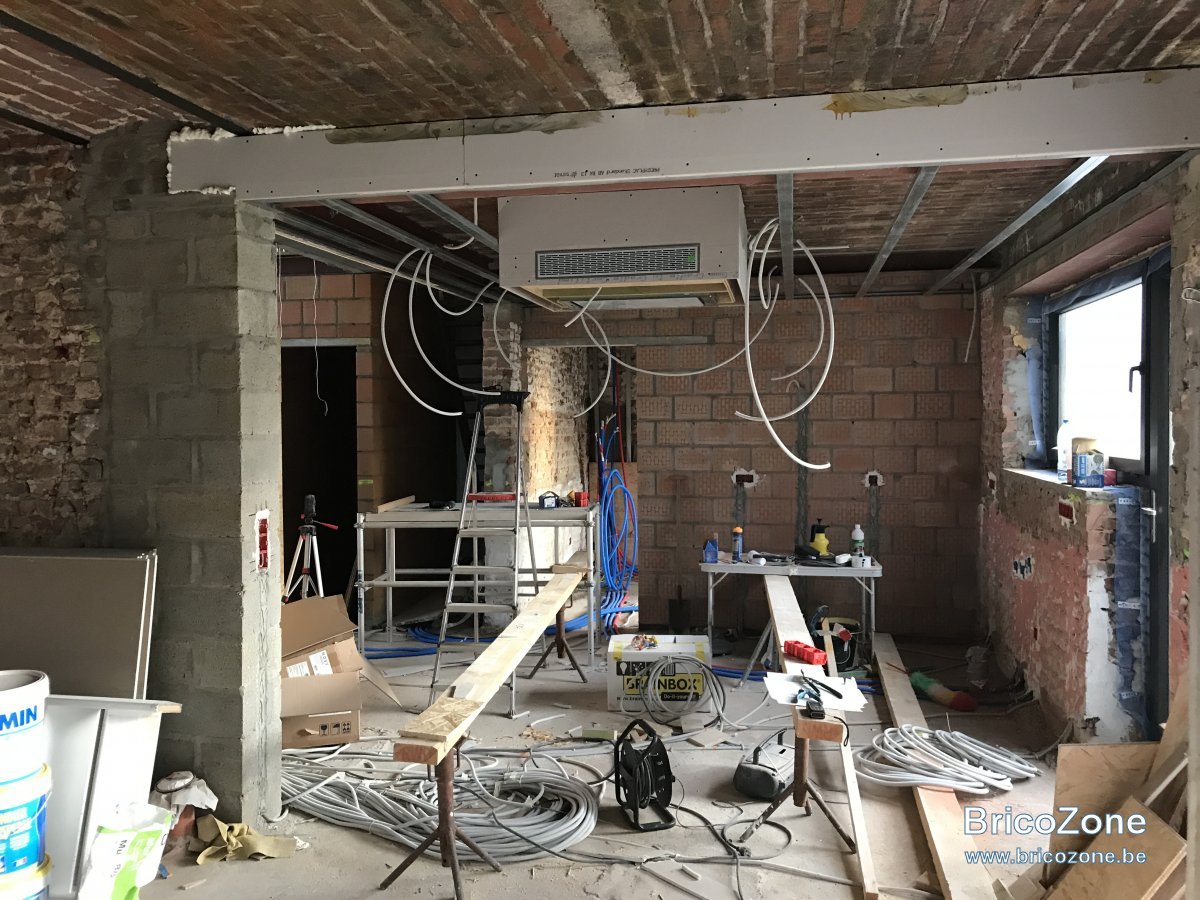

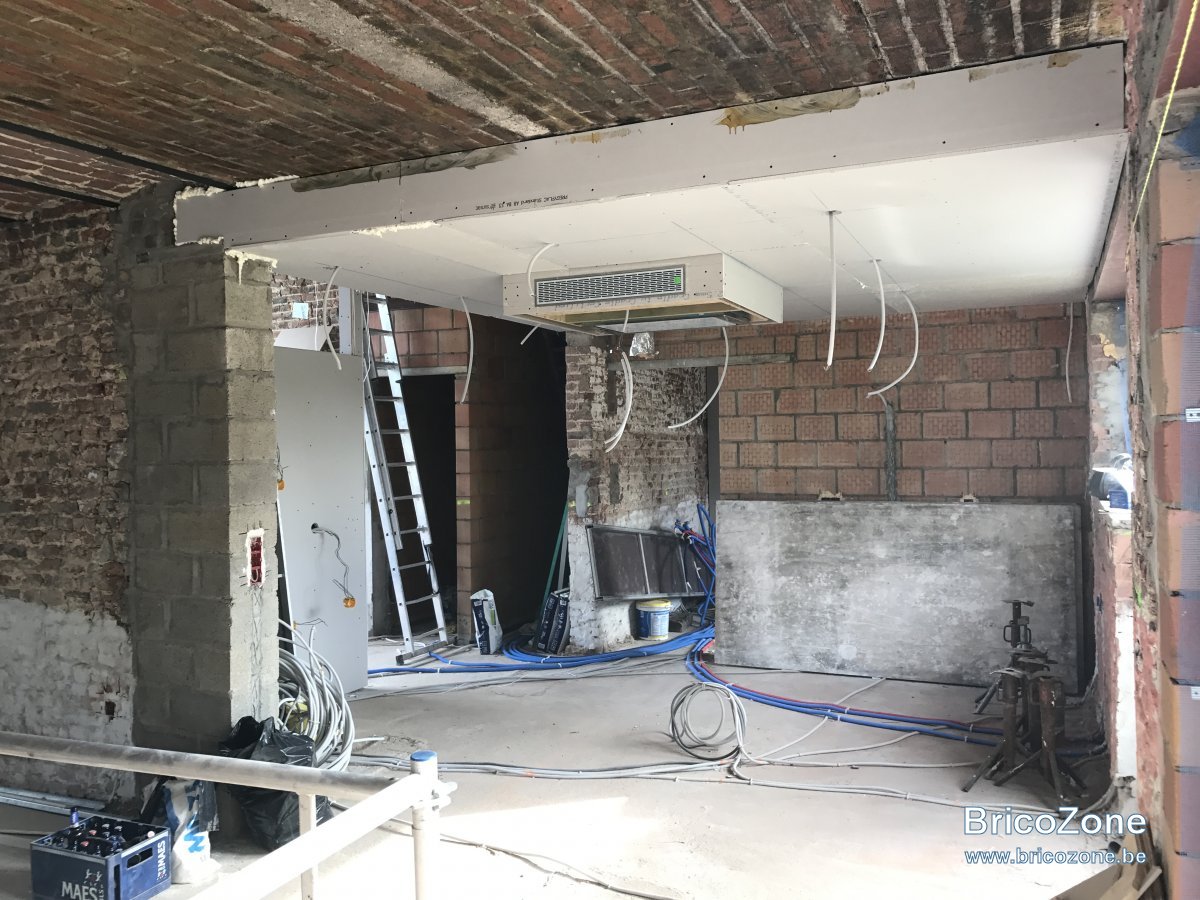

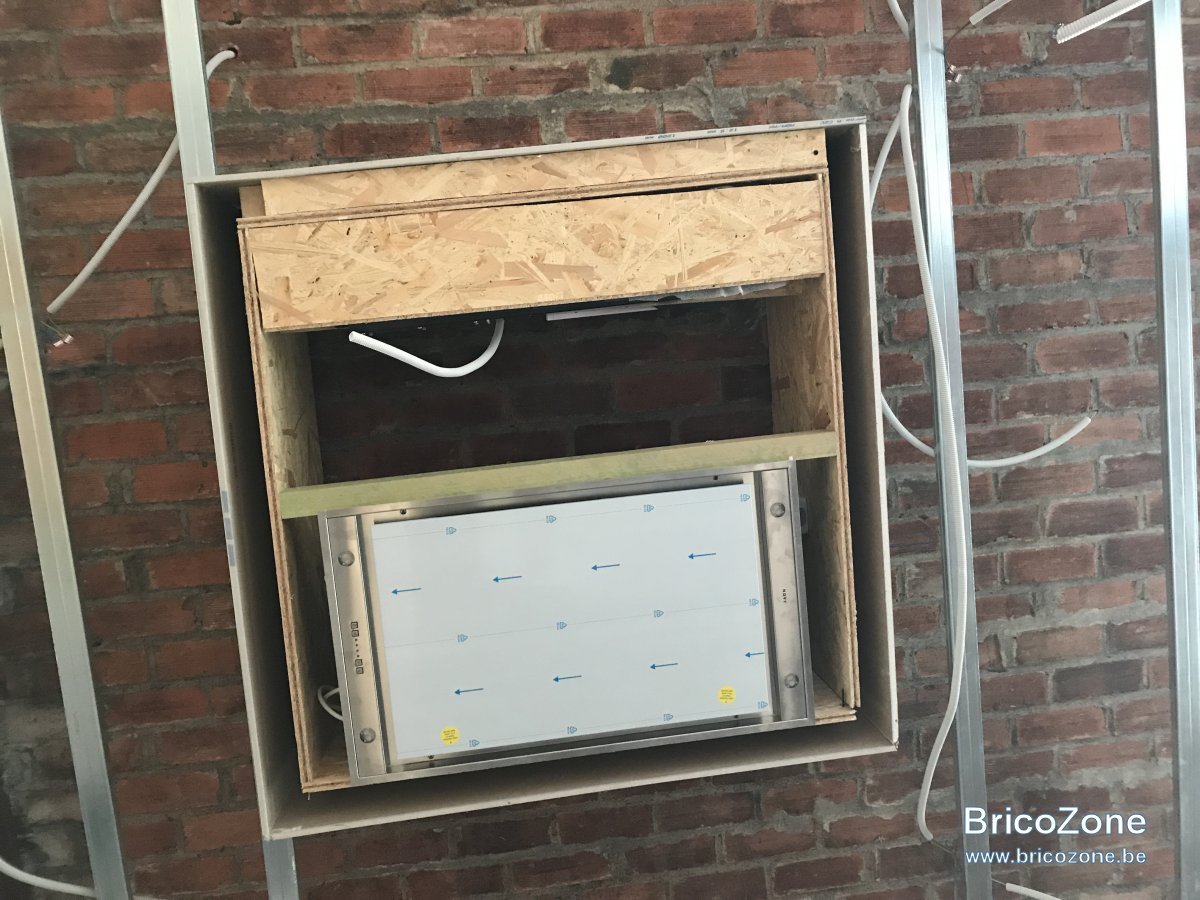

Bonjour, l'ayant déjà fait chez moi, on était descendu directement et simplement avec un OSB depuis le chevron du plafond (qui pour nous a été un chevron fixé aux hourdis).
- #115
Belle réalisation.
J'inverserai de 180° la prise du plan de travail ( plot terre en bas ) car avec certaines fiches coudées tu dois être embêté.
J'inverserai de 180° la prise du plan de travail ( plot terre en bas ) car avec certaines fiches coudées tu dois être embêté.
- #117
Les cornières alu sont trop fragiles.
- #118
Ben en fait c'était mon premier sentiment également puis j'ai fait les calculs sur http://jean.lamaison.free.fr/flexion.html
et il apparait que je suis surdimensionné même avec du 40x40x2 en alu... du coup je préfère demander confirmation pour être certain de pas me tromper quelque part...
et il apparait que je suis surdimensionné même avec du 40x40x2 en alu... du coup je préfère demander confirmation pour être certain de pas me tromper quelque part...
- #119
Et tu te bases sur quoi pour affirmer ça ? Si tu pouvais nous éclairer ...
Dernière édition:
- #120
Par expérience !
Dans le montage, ce n'est pas la position statique qui est problématique. C'est lors du montage.
Un L ou U en alu même de 3mm se plie trop facilement.
Dans le montage, ce n'est pas la position statique qui est problématique. C'est lors du montage.
Un L ou U en alu même de 3mm se plie trop facilement.
