Caisson hotte NOVY

Dans le forum Cuisine equipée - par tandt le 18 Novembre 2013

  1. fafalili

    fafalili Invité




    si non travail impeccable, comme un pro et même mieux ;-).
    Les deux dernier monteurs que j'ai eu pour mes deux cuisines dans ma 1er maison Pfffff des bricoleurs mais du dimanche cette fois je fais tous moi-même

    fafalili , 3 Mars 2014
    #61
  2. Patdec

    Patdec 71 ans, Hainaut

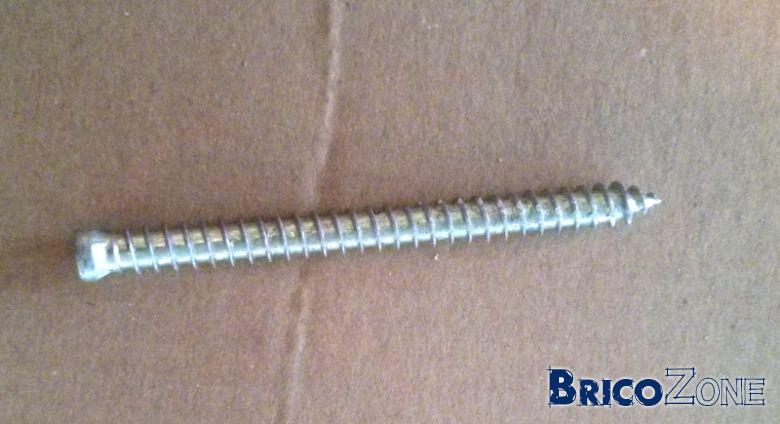

    FFS et FFSZ ( FISCHER )

    Patdec , 3 Mars 2014
    #62
  3. JuBe

    JuBe 40 ans, Hainaut

    Bonjour,
    Je vais aussi commencer mon caisson pour y mettre la hotte!
    En regardant sur le net, je vois des photos de caisson où un petit rebord fait le tour du caisson (j'imagine que c'est prévu pour "rabattre" les fumées vers la hotte). Sans ce rebord, la hotte fonctionne aussi bien? Est-ce uniquement esthétique? Dans les documents de Novy, il me semble que l'on n'en parle pas...
    Par exemple sur ce blog: http://demaret.blogspot.be/2012/07/encastrement-dans-un-faux-plafond-dune.html
    [​IMG]

    Je vais prévoir uniquement le dessous en mdf recouvert de plâtre. La périphérie sera en Gyplat. Le moteur se trouvera à l'étage, caché dans un meuble de la salle-de-bain.

    Merci.

    Julien

    JuBe , 3 Août 2014
    #63
  4. Frigu7

    Frigu7 41 ans, Luxembourg

    Je pense que c'est esthetique. je vais egalement faire realiser un caisson pour sans doute egalement une hotte Novy a recyclage.

    Par contre j'aimerai peut-etre faire une caisson "flottant" pour pouvoir peut-etre integre des lampes indirectes...

    Si qqu'un a deja fait un caisson de ce type, je suis preneur de la procedure a suivre;)

    Merci

    Frigu

    Frigu7 , 3 Août 2014
    #64
  5. Gougloux

    Gougloux 41 ans, Hainaut

    Je rebondis sur le sujet...

    j'ai exactement ce type de caisson à réaliser... mais à fixer sur un plafond Métal stud / gyproc existant....

    Que pourriez-vous me conseiller pour fixer la structurer sur le plafond existant ( je peux aller rechercher la structure métal)

    Gougloux , 27 Décembre 2014
    #65
  6. fradeco

    fradeco 75 ans, Flandre

    Bonjour Gougloux,

    Perso, je ne sais conseiller que d'aller rechercher la structure porteuse ? (hourdis)

    Pour le rebord inférieur: Au moment ou j'ai mis mon caisson de hotte Novy en œuvre, les rebords latéraux étaient utiles (nécessaires) si la face plane de la hotte était distante de plus de 80 cm (si mes souvenirs sont exactes) du niveau de la surface de cuisson.

    Perso je n'ai pas suivi ce conseil. La hotte se trouve a plus d'un mètre de la surface de cuisson, et nous n'avons aucun souci.

    fradeco , 27 Décembre 2014
    #66
  7. fafalili

    fafalili Invité

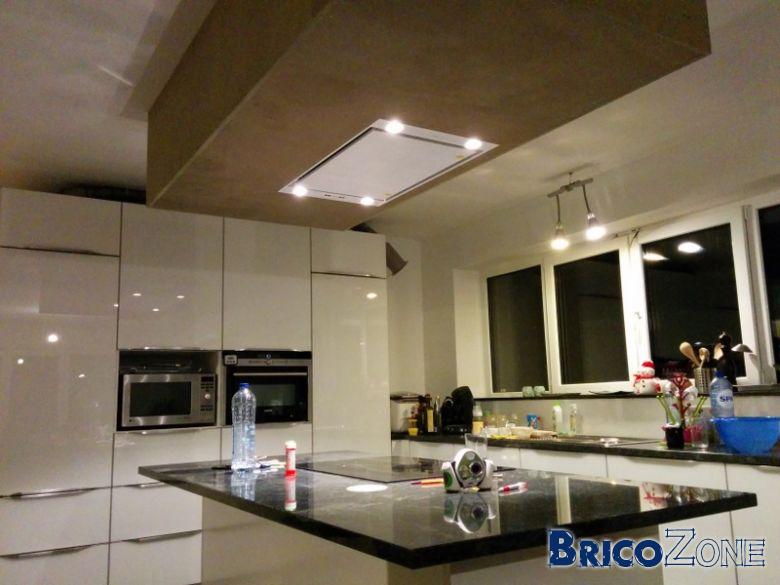

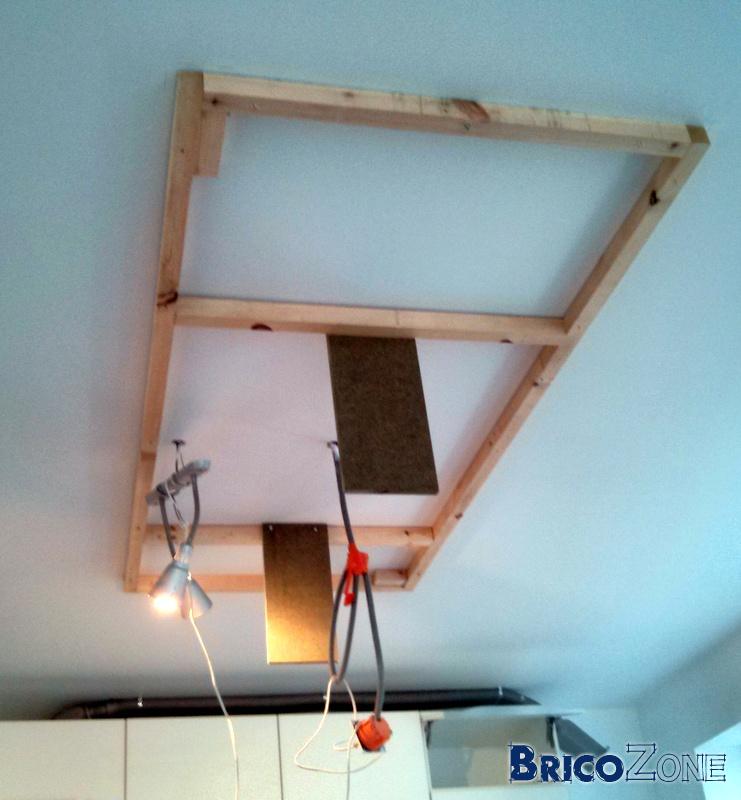

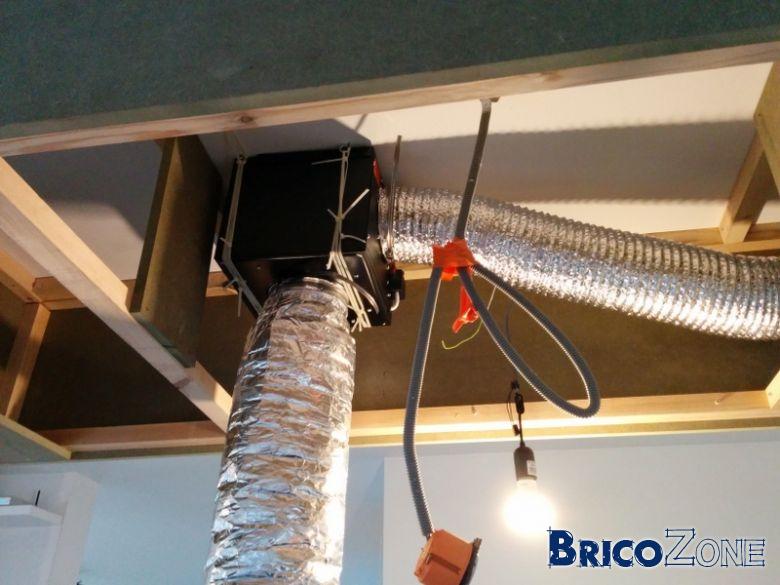

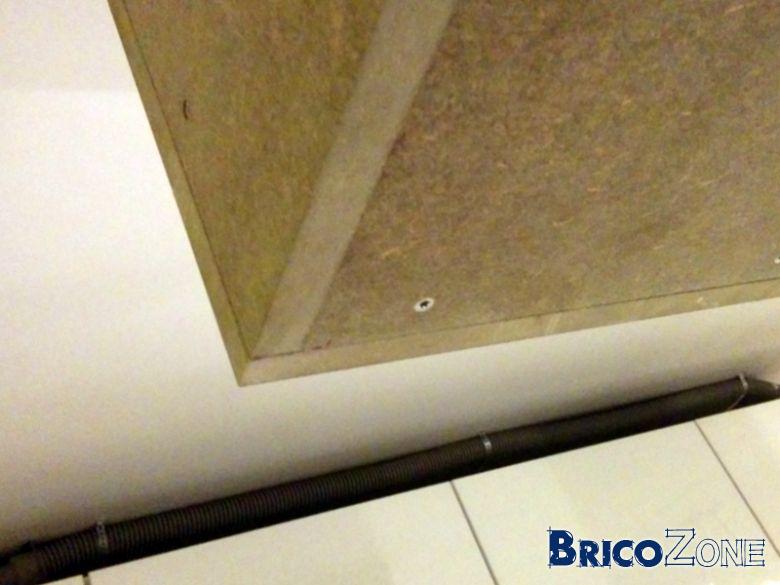

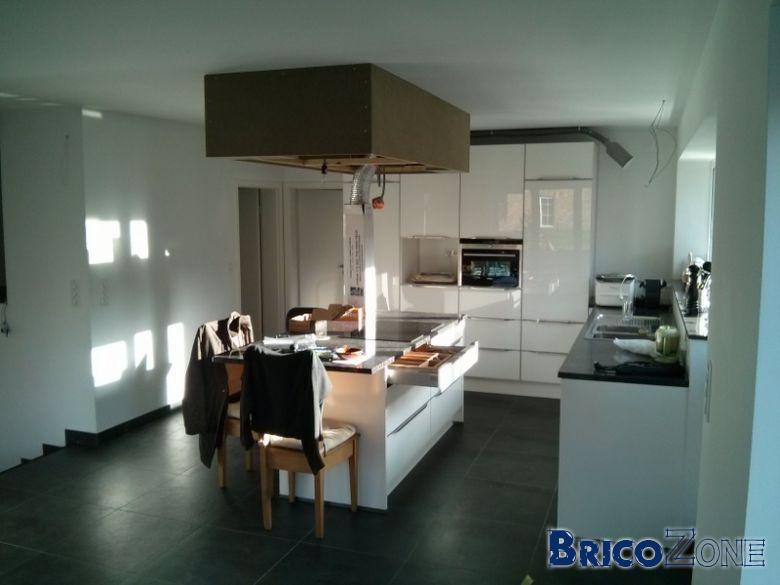

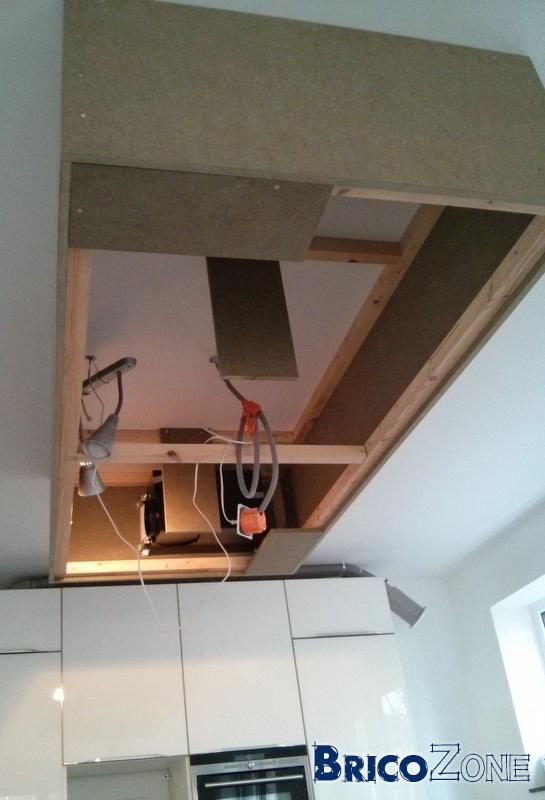

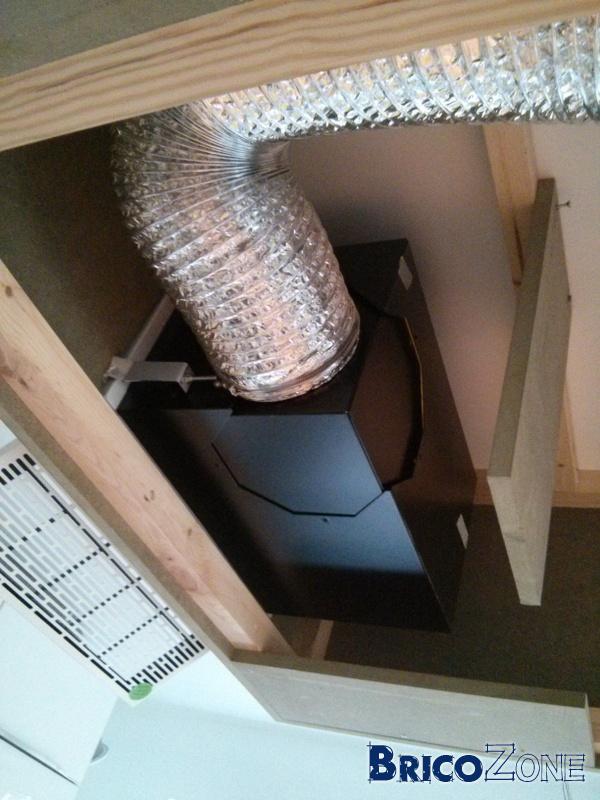

    moi voici les photos et merci de vos conseille

    [​IMG]

    un grand merci a tous et un particulier a fradeco pour ses croquis et ses conseilles

    fafalili , 27 Décembre 2014
    #67
  8. Gougloux

    Gougloux 41 ans, Hainaut

    Super... merci pour vos conseils....

    J'ai finalement réussi à trouver une solution qui sera mise en place lundi...

    Pour ce qui est de la hotte Mini Pure Line, je compte opter pour le modèle 820... soit, d'après ce que je comprends de la doc papier que j'ai entre les mains et le site internet, le modèle le plus puissant par rapport à la 822.

    A ce sujet, la hotte va être en fonction dans une cuisine donnant sur un espace ouvert avoisinant (cuisine comprise) les 270 m3.

    Pour purifier l'air vicié j'ai, d'une part, la hotte proprement dite avec le kit de recyclage, et d'autre part la sortie de l'air recyclé qui va se trouver directement sous la bouche d'extraction de la VMC double flux..

    La distance entre la hotte et le plan de travail est d'environ 1,4m... pas trop le choix, j'ai prévu un débord périphérique du caisson d'environ 6 cm...

    Croyez-vous que la puissance de la hotte soit suffisante ?

    Gougloux , 28 Décembre 2014
    #68
  9. Ledeutsch

    Ledeutsch 43 ans, Liège

    Bonjour,


    Je remonte ce post.
    Je viens de réaliser le caisson (180cm x 80cm x 35cm) de la hotte. Je n'ai pas de hourdis mais des gites 6,5x18 avec un entraxe de 35cm. Les gites sont perpendiculaires à la longueur de mon caisson.
    Quelle est la dimension des vis que je dois utiliser pour fixer mon caisson aux gites? Dois-je ajouter des feuillards pour bien "coller" l'ossature du caisson sur mes gites?

    Pour info, j'ai suivi le plan de Fradeco ci-dessus en mettant des sections 45x45mm partout.

    Merci d'avance.

    Ledeutsch.

    Ledeutsch , 29 Juillet 2015
    #69
  10. fradeco

    fradeco 75 ans, Flandre

    Bonjour ledeutsch,

    Pour les vis, il faut au moins des 6 x 100 mm.
    Pour une question de vibrations, (sait-on jamais) deux feuillards intérieur en plus de chaque côté ne feront de mal a personne. ;-)

    fradeco , 30 Juillet 2015
    #70
  11. Ledeutsch

    Ledeutsch 43 ans, Liège

    Super, merci !!

    Ledeutsch.

    Ledeutsch , 30 Juillet 2015
    #71
  12. xav1979

    xav1979 40 ans, Hainaut

    Je m'incruste car c'est un projet que je devrai également réaliser dans quelques mois: je ne comprends pas bien l'histoire des feuillards! On les place où?

    xav1979 , 30 Juillet 2015
    #72
  13. fradeco

    fradeco 75 ans, Flandre

    Bonjour xav1979,

    Le feuillard serait fixé sur le flanc des solives, et viendrait se replier sur le profil de 45*45 qui est perpendiculaire aux solives. De cette manière il y a des vis qui travail perpendiculairement à la charge.

    fradeco , 31 Juillet 2015
    #73
  14. xav1979

    xav1979 40 ans, Hainaut

    Merci Fradeco, c'est très clair maintenant ;-)

    xav1979 , 31 Juillet 2015
    #74
  15. sebcbien

    sebcbien 48 ans,

    juste pour info, je vend un flexible original novy pour l’évacuation des fumées.
    vous pouvez en voir un morceau sur mes photos ci-dessus
    1/2 prix ;-)

    sebcbien , 31 Juillet 2015
    #75
  16. buzz

    buzz Hainaut

    Salut à tous les constructeurs de caissons,

    Ayant fait ce genre de caisson en MDF 18mm, je conseille de prendre du "vert" hydro. C'est quand même un milieu qui peut être considéré comme humide.

    Et si le moteur est dans le caisson, prévoir de remplir les espaces vides par un matériau insonorisant, sinon cela risque de faire amplificateur.

    Cdlt,

    buzz , 1 Août 2015
    #76
  17. Ledeutsch

    Ledeutsch 43 ans, Liège

    Oui, bien sûr du MDF hydro. Je pense l'avoir lu dans les posts plus anciens.

    Que mettrais-tu comme isolant phonique? Ca risque de faire surchauffer le moteur si je l'entoure de "trucs" isolants. A la rigueur sur les parois intérieures du MDF mais çà risque de garder l'humidité de la pièce.

    Ledeutsch.

    Ledeutsch , 1 Août 2015
    #77
  18. fafalili

    fafalili Invité

    Moi rien placer et franchement pas de résonance

    fafalili , 1 Août 2015
    #78
  19. buzz

    buzz Hainaut

    L'entrée en résonance n'est pas systématique et dépend de plusieurs facteurs: volume, vitesse moteur, balourd ventilateur, longueur des tuyaux,...

    Chez mon fils c'est une très basse fréquence à une certaine vitesse uniquement.
    Si c'était à refaire j'essayerais une couche de laine de roche sur les parois internes.

    Cdlt,

    buzz , 2 Août 2015
    #79
  20. fafalili

    fafalili Invité

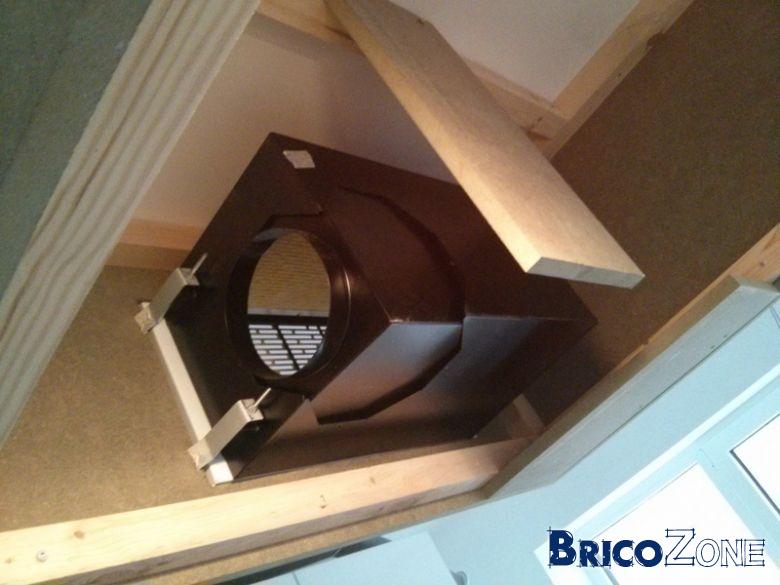

    Moteur déporter j'ai fixer Le moteur sur les chevrons dans un coin avec juste une bande de mousse pour métal stud

    fafalili , 2 Août 2015
    #80
